智能交通信号灯设计

视频1

引言

随着车辆的增多和交通的飞速发展,在道路交通管理与控制中对交通信息的 需求越来越多。实时准确地检测道路车辆的交通流信息并预测未来道路交通状况,进而将预测信息提供给交通控制中心,这样,就能够有效地引导交通避免交通阻塞,减少出行时间和交通事故的发生。并且,交通数据检测在交通控制系统中也是十分重要的,精确和可靠的检测数据是在交通控制中进行合理的信号配时优化的基础,实时准确地对交通流预测,即有效地利用实时的交通数据预测未来的交通状况,是实现有效的交通控制和交通诱导的关键所在,也为了在应急情况下可以对道路通行状态进行改变。 本设计采用了一套可用于智能交通灯的方案。该套设计方案采用51单片机作为系统的主控芯片,使用LED数码管,红黄绿三种颜色的发光二极管。通过对定时器的设置和中断的控制,实现交通信号灯的功能。本设计引入了车流量检测,通过在地面铺设环形线圈传感器,测量车辆通过数量,检测车流量的大小,来自动调节红绿灯的显示时间。还设置了按键模块,在紧急情况时可通过按键模块实现任一方向的可持续通行的效果,经过仿真对本文方案进行验证。测试结果表明,所设计的智能信号交通灯微机控制系统符合设计要求。

硬件准备

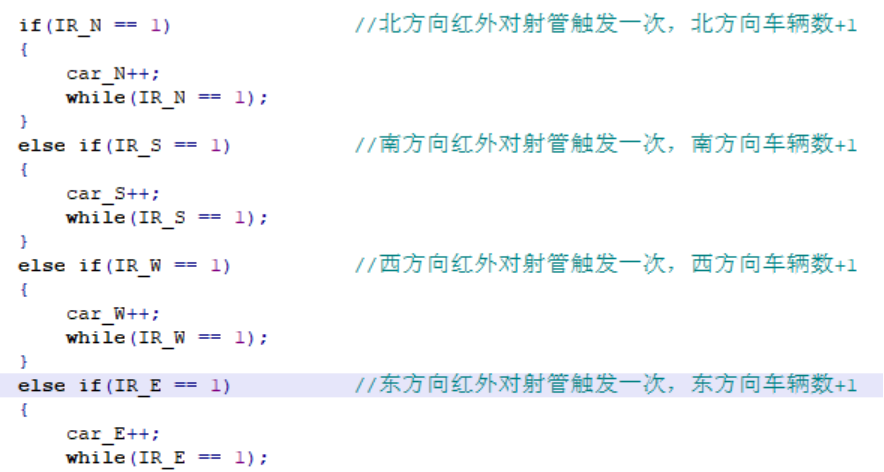

1,红外对射管的原理: 对射式光电开关由发射器和接收器组成,其工作原理是:通过发射器发出的光线直接进入接收器,当被检测物体经过发射器和接收器之间阻断光线时,光电开关就产生开关信号。对射式光电开关包含在结构上相互分离且光轴相对放置的发射器和接收器,发射器发出的光线直接进入接收器。当被检测物体经过发射器和接收器之间且阻断光线时,光电开关就产生了开关信号。当检测物体是不透明时,对射式光电开关是最可靠的检测模式。

2,数码管:数码管,也称作辉光管,是一种可以显示数字和其他信息的电子设备。玻璃管中包括一个金属丝网制成的阳极和多个阴极。大部分数码管阴极的形状为数字。管中充以低压气体,通常大部分为氖加上一些汞和/或氩。给某一个阴极充电,数码管就会发出颜色光,视乎管内的气体而定,一般都是橙色或绿色。

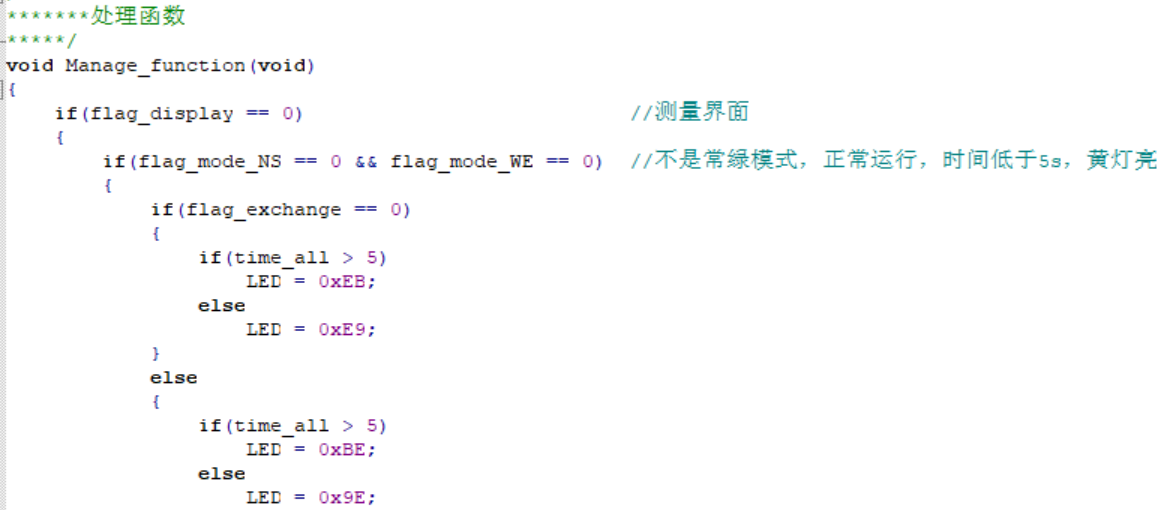

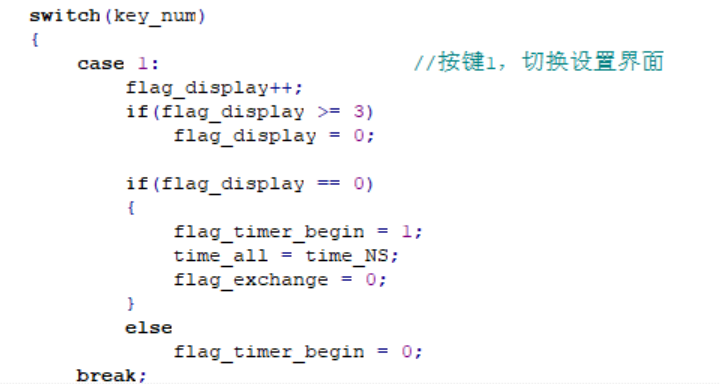

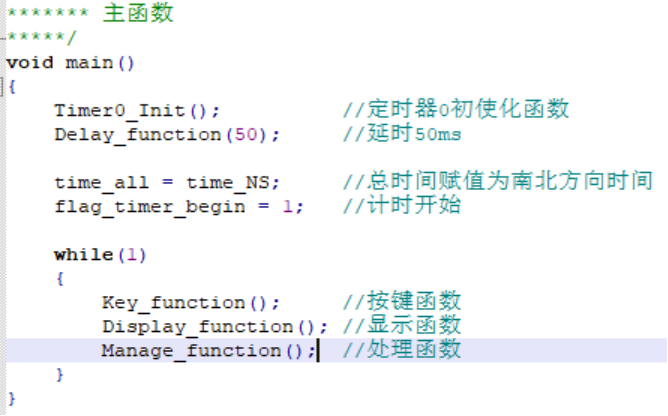

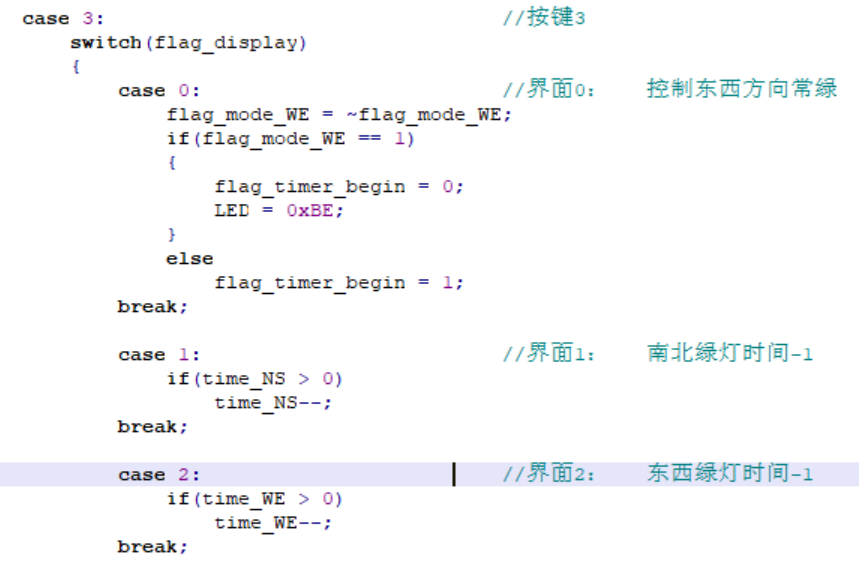

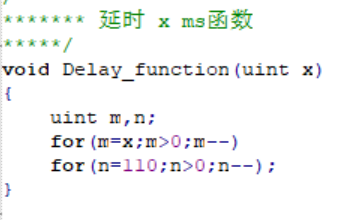

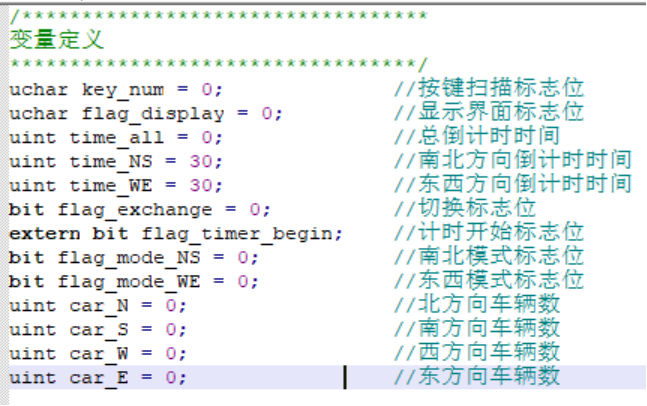

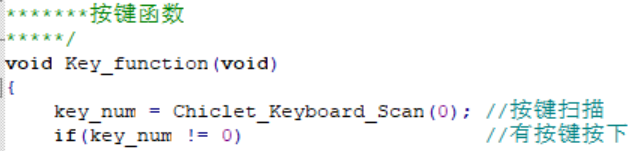

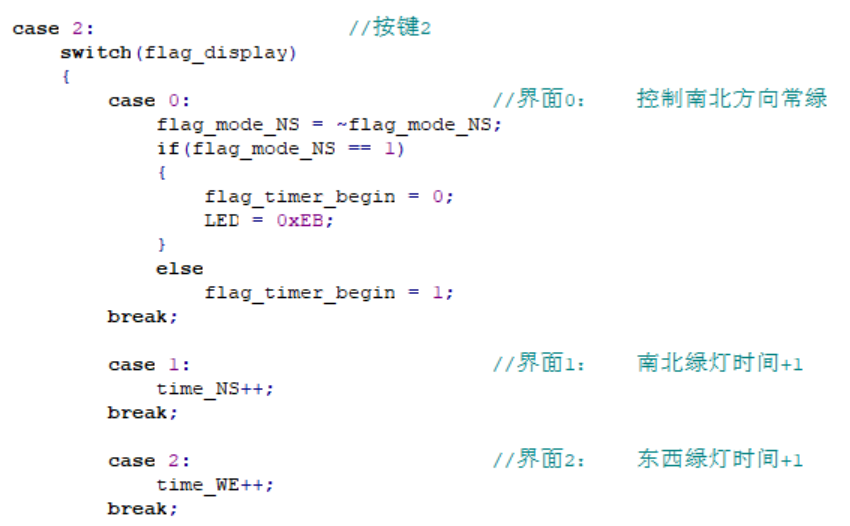

软件模块
