9.重建大师重建教程

摘要：本文主要介绍重建大师重建操作教程，包含：视图介绍、空间框架设置、重建设置。

右键指定区块，有新建重建-2D、新建重建-3D、新建重建-3DGS三个选项，点击后进入基于当前选中区块（Block）的重建页面。

图 右键区块新建重建

选中重建右键菜单功能有新建产品、重置重建、复制重建、导出KML、打开重建目录、保存、删除、重命名。如下图所示。可通过这些功能对重建进行编辑。

图 右键重建功能栏

现在分别介绍三维重建和二维重建和三维高斯重建的重建界面。

1.视图

重建视图中可调整项详情如下表：

表 重建设置

图层显示/隐藏	对兴趣区、瓦片、相机、连接点、点云、控制点进行显示或隐藏
重置视图	重置三维视图
相机增大、减小	调整相机显示的大小
相机增大、减小	调整相机显示的大小
编辑感兴趣区域	在三维视图手动调整重建范围
导入KML	导入KML范围进行重建范围约束
导出瓦片边界KML	导出瓦片边界为KML文件

图 重建视图

2.空间框架设置

表 重建设置

空间坐标系	瓦片划分空间参考
建模范围设置	适应连接点：根据连接点自适应兴趣区 适应相机：根据相机点自适应兴趣区
瓦片划分	划分模式：平面格网划分、三维格网划分、不划分 瓦片长度：瓦片划分长度 缓冲半径：瓦片外扩长度 原点X/Y/Z：设置划分原点的坐标值 实时预览：修改参数后，三维视图实时显示 忽略空块：忽略没有连接点的瓦片 保存：保存空间框架至json文件 加载：加载保存的空间框架json文件
内存预估	预估单个区块需要使用的运行内存资源上限，预留空间建议至少是两倍该上限大小。
更多重建设置	可进行几何精度、数据简化及点云设置
复制重建参数	可快速复制同工程下的重建参数

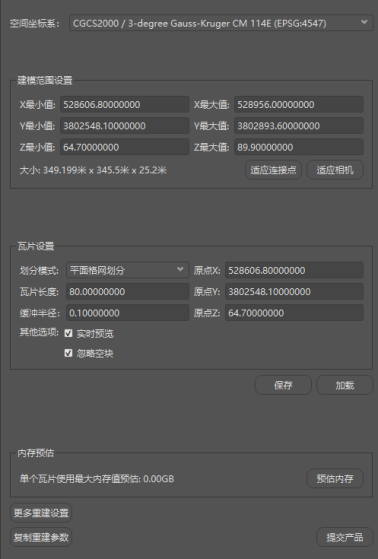

图 空间框架设置

3.重建设置

3.1新建重建-3D

3.1.1更多设置

在重建设置界面可以根据需求调整重建参数，获取符合生产要求的结果。

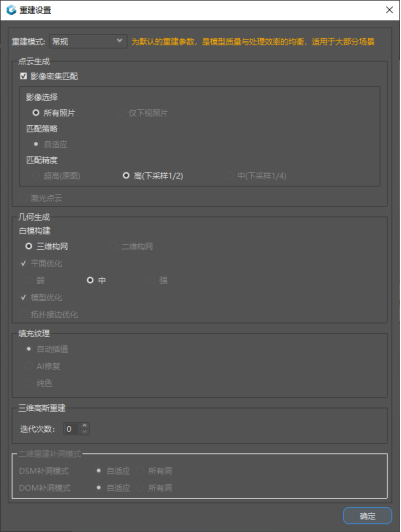

图 更多设置

重建模式：

1）常规：为默认的重建参数，是模型质量与处理效率的均衡，适用于大部分场景

2）高质量：模型细节更丰富，内存资源、存储资源需求大、耗时长(时长大约为常规模式的4倍)，适用于小场景精细建模

3）高效率：大场景快速建模，2.5D重建效果

4）自定义：用户根据自身需求选择合适的重建参数

3.1.2产品提交

产品包含三维模型，三维点云，DSM/DOM。

图 产品基本参数

基本参数功能详情如表。

表 基本参数

产品名称	设置产品名称
输出路径	产品需要输出的路径（注意多机处理使用网络路径）
产品选项	设置输出成果类型
三维模型	设置输出格式、纹理来源、纹理质量、纹理最大尺寸、色调风格（导入Dasviewer调色配置文件，更新模型纹理）、激光点云选项
三维点云	设置输出点云格式及分辨率
DOM/DSM	设置DOM/DSM分幅大小、生成格式、分辨率等
地物外轮廓	设置地物外轮廓输出格式、地物类型
实体三维模型	设置实体三维模型输出格式，导入地物外轮廓
空间参考	设置输出产品的坐标系和坐标偏移原点

（1）三维模型

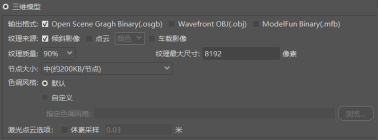

设置输出格式、纹理来源、纹理质量、纹理最大尺寸、是否应用调色风格，如图

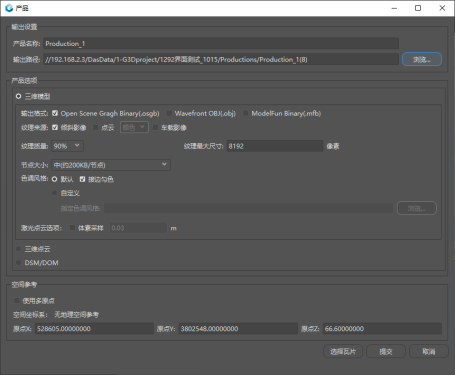

图 三维模型

（2）三维点云

设置输出点云格式及分辨率，支持点云分类。

图 三维点云

（3）DSM/DOM

通过三维模型生成DSM/DOM。

设置DOM/DSM分幅图像尺寸、输出格式、分辨率等。

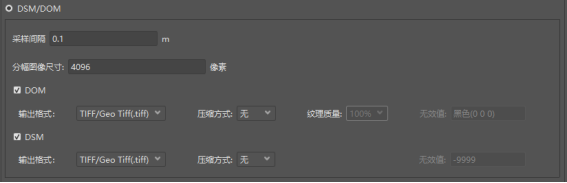

图 生成DSM/DOM

表 DSM/DOM设置

采样间距	每像素代表实地距离精度
分幅图像尺寸	单幅图像尺寸，以像素为单位
DOM	输出格式：输出TIFF或者JPEG格式 压缩方式：无、LZW、JPEG、ZIP四种压缩方式 纹理质量：jpeg压缩方式下选择纹理质量，有50%/70%/90%/100%四种 无效值：dom范围外用何种颜色表示
DSM	输出格式：输出TIFF或者asc格式 压缩方式：无、LZW、ZIP三种压缩方式

设置好DOM、DSM参数，选择分幅设置如下图

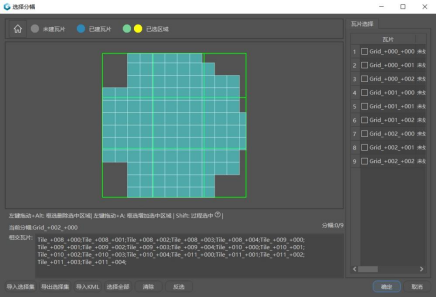

图 选择分幅

界面包含重置视图、瓦片状态、分幅视图、瓦片选择、快捷键说明、当前分幅、相交瓦片、导入选择集、导出选择集、导入kml、选择全部、清除、反选；

（4）选择瓦片

选择需要生成为三维模型或点云的兴趣瓦片，如图所示：

图 产品瓦片选择

瓦片选择功能详情如下。

表 瓦片选择

瓦片	显示瓦片名称
状态	显示瓦片状态
更新类型	显示瓦片有无更新
导入选择集	导入需要成为产品的瓦片合集
导出选择集	导出需要成为产品的瓦片合集
导入KML	导入KML文件进行瓦片选择
按连接点选择	按照连接点覆盖的范围选择瓦片
按航线选择	按照航线覆盖的范围选择瓦片
选择可视瓦片	可以通过隐藏部分瓦片选择余下的所有瓦片
选择全部	选择所有瓦片
清除	取消选中的瓦片
反选	反向选择已选中的瓦片

常用的快捷操作如下：

表 瓦片快捷选择

右键拖动	旋转视角
左键拖动+Alt	框选删除选中区域
左键拖动+A	框选增加选中区域
Shift	过程选中（两次左键点击之间的瓦片均选中）

3.2新建重建-2D

3.2.1产品提交

二维产品提交介绍。

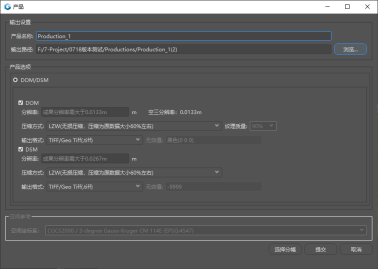

表 DSM/DOM设置

DOM	DOM分辨率：成果分辨率设置 输出格式：输出TIFF或者JPEG格式 压缩方式：无、LZW、JPEG、ZIP四种压缩方式
DSM	DSM分辨率：成果分辨率设置 输出格式：输出TIFF或者asc格式 压缩方式：无、LZW、ZIP三种压缩方式

图 二维重建界面

分幅选择，分幅以二维重建框架设置的网格划分一致。

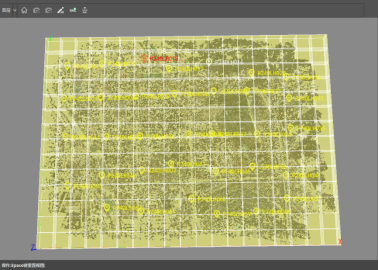

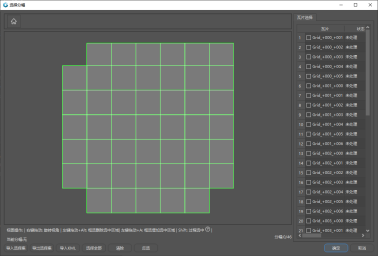

图 二维选择分幅界面

3.3新建重建-3DGS

3.3.1产品提交

产品提交具体操作如下：

①新建重建。

图 新建重建-3DGS

②3DGS重建须使用至少12GB显存的英伟达显卡。

图 GPU性能要求提示

③提交产品，三维模型，三维模型生成完后，在同一重建下再提交DOM产品，得到DOM结果。

图 产品提交界面

④选择需要处理的瓦片

图 瓦片选择

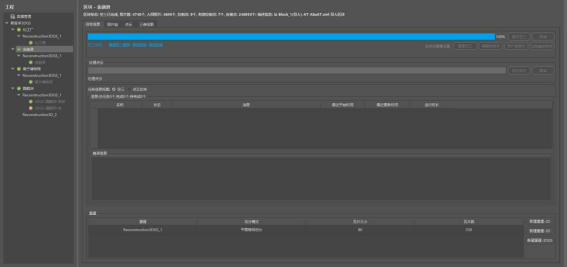

⑤等待3DGS重建成，完成后点击合并根节点，等待合并结束。

图 根节点合并

图 合并根节点进度条

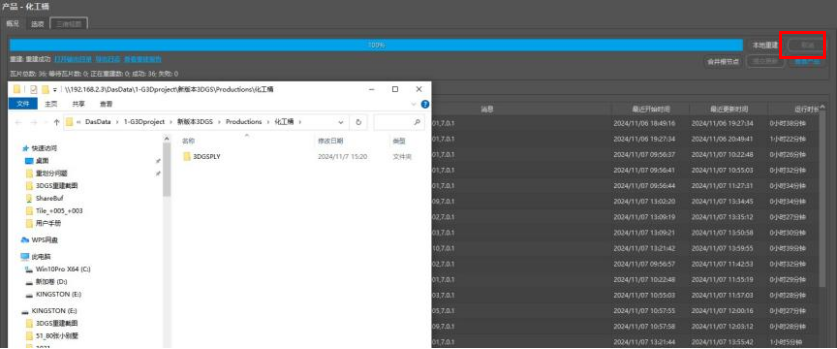

⑥打开输出目录，找到对应成果文件夹的Data文件夹。

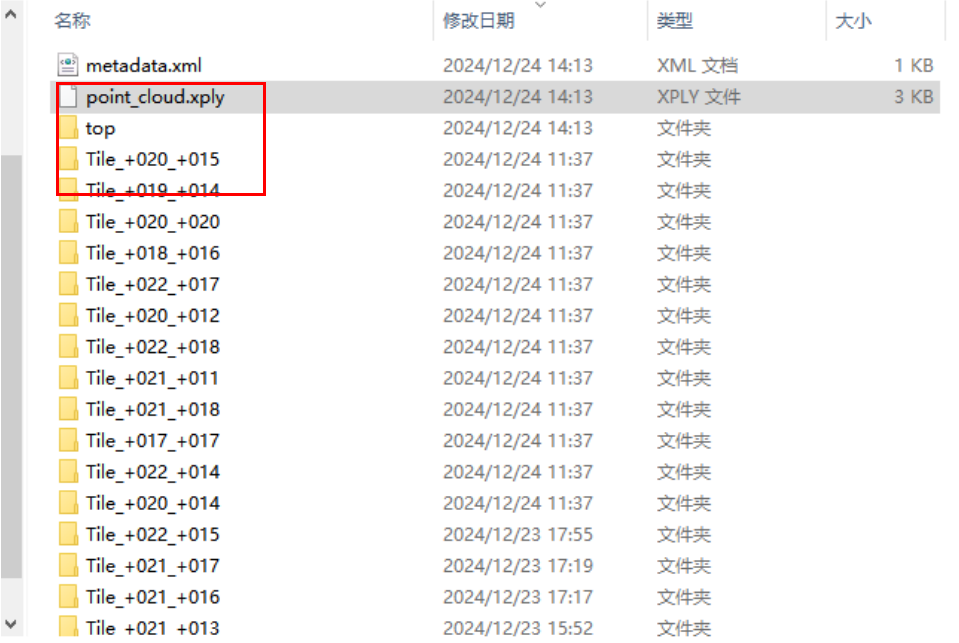

图 合并根节点结果

⑦将Data文件夹拖入新版支持3DGS模型成果的DasViwer软件界面或直接点击软件界面上的查看产品按钮，浏览数据。

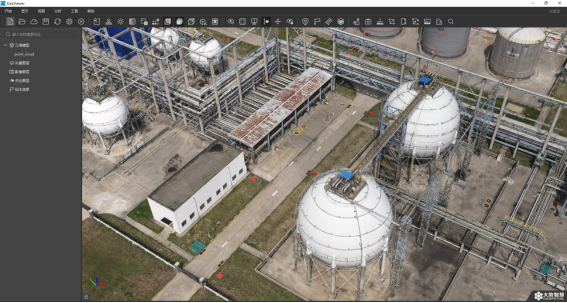

图 DasViewer查看3DGS模型
