virtuoso仿真网表查看信息

最近在做抽取MOS管结电容时，发现使用不同工具打印出的静态工作点参数并不相同，查看网表发现，网表中还是有细微差别，正好学习一下网表中的各项参数。

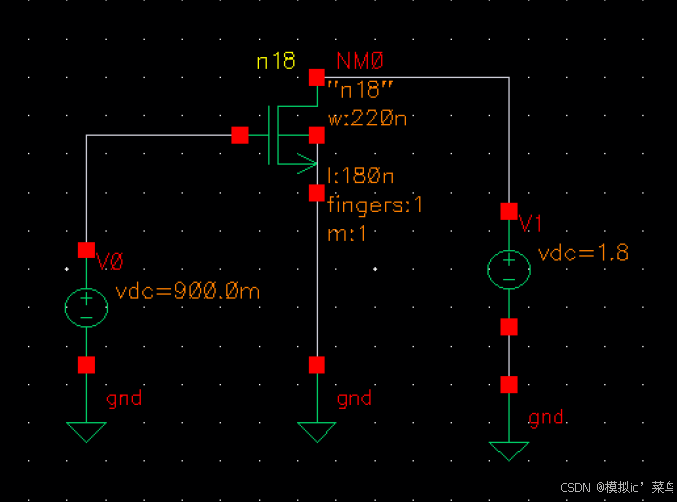

MOS管testbench如图：

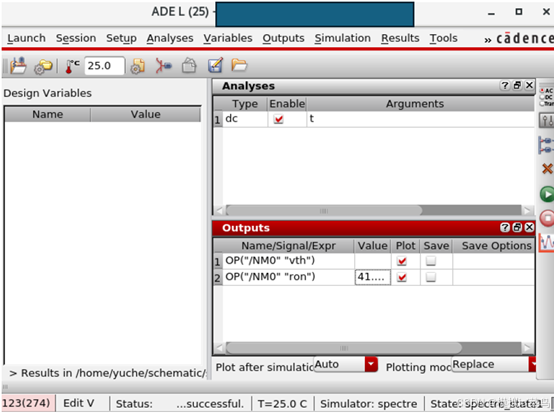

进行dc仿真，使用calculator查看MOS管的OP参数，在ADEL窗口中选择simulation→netlist→create查看电路网表，如图所示：

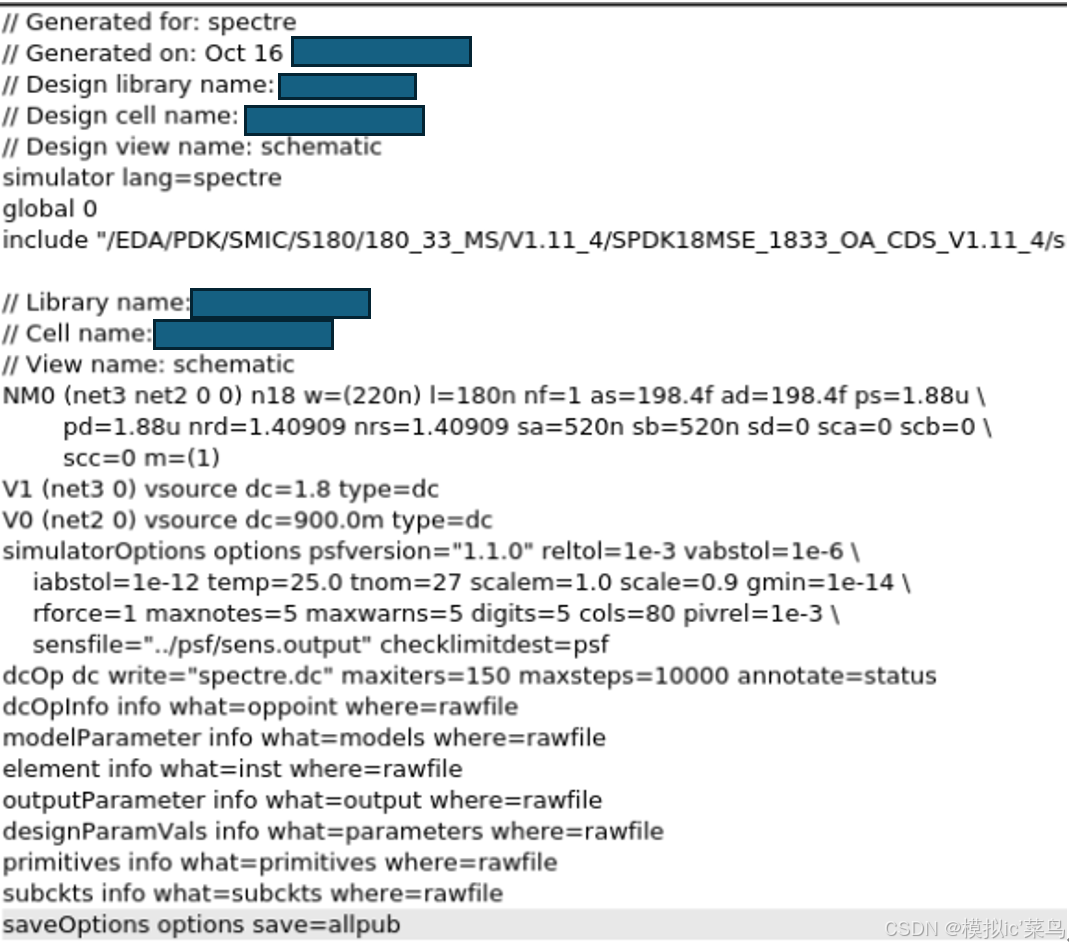

从网表中可以看到在最上面部分会列出电路的仿真器类型，时间，库名等等信息。

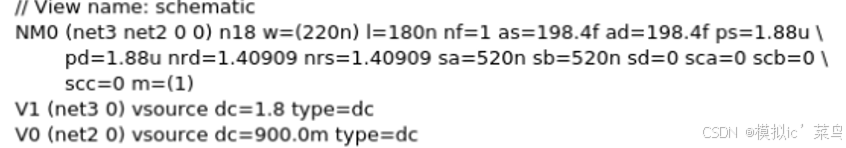

此处在描述电路NM0表示MOS管的名称，（）里的内容分别对应MOS管d,g,s,b四个端口分别对应连接的节点，后面的参数分别对应的w、L、nf、as（面积）、ad（漏极面积）、ps（漏极周长）、nrd（漏极电阻）、nrs（源极电阻）、sa（源极面积）、sb（漏极面积）、m等等。

V1和V0是理想电压源，此处描述它们的连接方式。

下面是对spectre仿真器的仿真选项，reltol（相对容差），valbstol（绝对电压容差），iabstol（绝对电流容差），temp（温度），tnom（标称温度），scalem（模型缩放因子），scale（设计缩放因子），gmin（最小导数）等等参数。

接下来是直流工作点（dcop）的设置以及输出信息设置。

在使用不同EDA工具对同样的testbench进行仿真时，进行网表对比，发现MOS管后面参数以及仿真器参数设置略有不同，导致了最后仿真结果受到影响。

在使用网表验证后发现，scalem 和scale两个参数对于仿真结果影响比较大。

模型缩放因子（scalem）：在Spectre仿真中，scalem影响带有米（m）单位的模型参数，对于设置的参数值最后会乘以scalem，例如一个1μF的电容，scalem=1e6，在进行仿真时，电容值就会被视为1F。

设计缩放因子（scale）：scale参数影响具有指定设备长度（l）或宽度（w）的元件，当参数包含单位m（米）时，它们会乘以scale。

从上面描述来看，scalem和scale都是用来缩放电路仿真中的参数，但是它们的作用层面不同，scalem作用于模型级别，影响所有模型参数；而scale作用于实例级别，影响具体元件的参数。

在virtuoso的网表中可以看到，scale=0.9，而使用其他工具时，对于仿真器设置并没有这一项，就导致了两次仿真结果的差异。

这也是提醒我们在仿真电路，尤其是使用不同工具时，要多去检查网表。
