静态路由的原理及命令

静态路由原理与配置

路由器的工作原理

• 路由
  • 从源主机到目标主机的转发过程
  • 根据路由表转发数据

路由表的形成

• 路由表

  • 路由器中维护的路由表做路径选择
  • 路由器根据路由表做路径选择

• 路由表的形成

  • 直连网段
  • 配置IP地址，端口up状态，形成直连路由
  • 非直连网段

静态路由和默认路由

• 静态路由

  • 由管理员手工配置的，是单向的
  • 缺乏灵活性

• 默认路由

  • 当路由器在路由表中找不到目标网络的路由条目时，路由器把请求转发到默认路由接口

路由器转发数据包的封装过程

PC1	源IP 目的IP 源Mac 目的（下一跳）mac
	先进行ARP广播解析出网关E0的MAC地址，进行第一次封装
路由A	先解封装，查看数据包的目的IP，查询路由表，确定转发路径，给路由B
/E	先ARP广播解析出路由B E1的MAC地址。进行第二次封装
	源IP 目的IP 源（路由器A）Mac 目的（下一跳）mac
路由B	先解封装，查看数据包的目的IP为自己网段直连网段，通过E0发给主机B
/E	先ARP广播解析出主机B的MAC地址，进行第三次解封装
	源IP 目的IP 源（路由B）Mac 目的 （下一跳）MAC
PC2	数据包到主机B，一路解封装送到应用层

静态路由和默认路由的配置

默认路由

[Huawei] ip route-static 0.0.0.0 0.0.0.0 192.168.12.1

静态路由

[Huawei] ip route-static 192.168.10.0 255.255.255.0 192.168.12.1

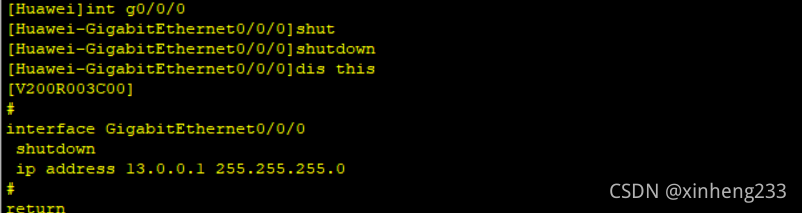

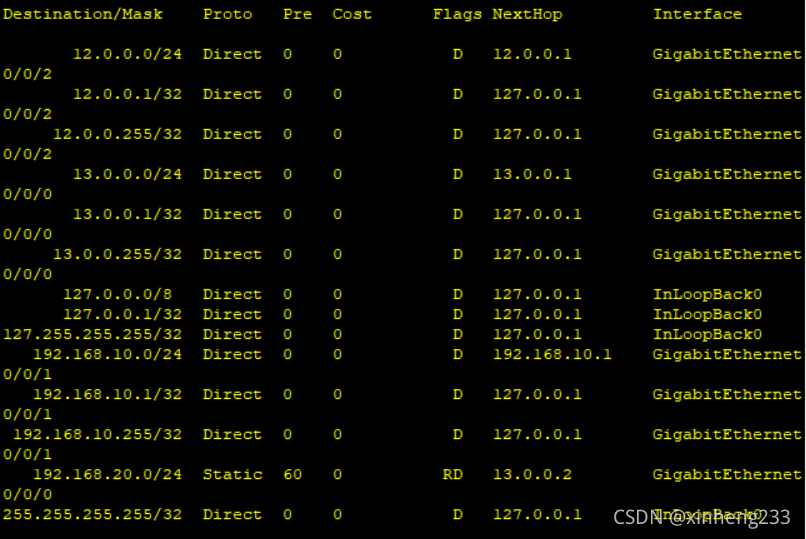

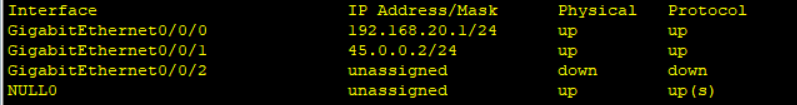

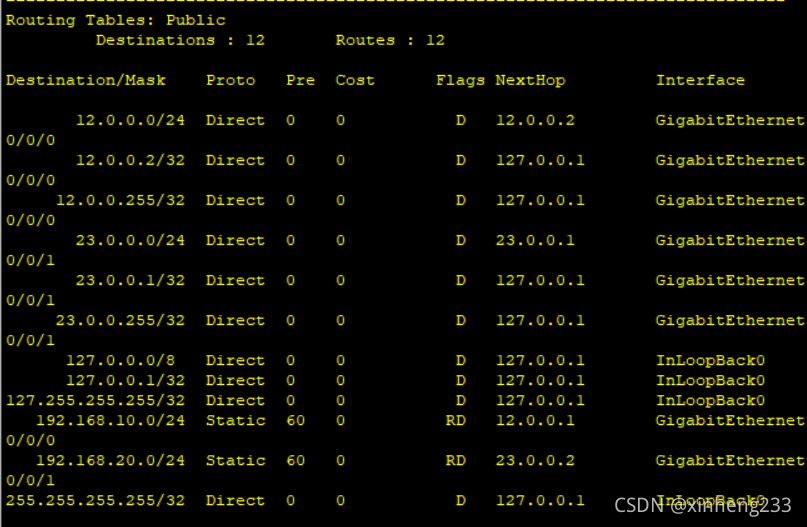

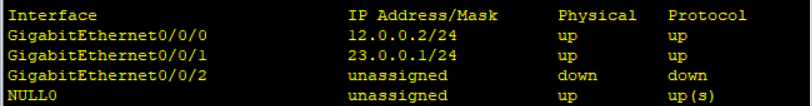

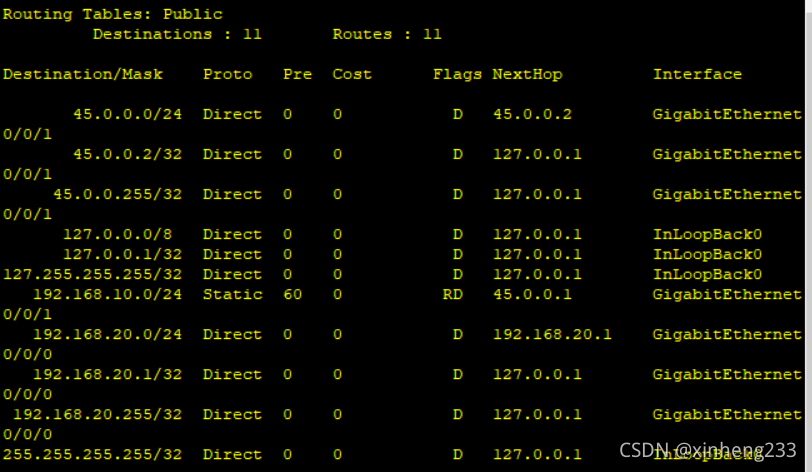

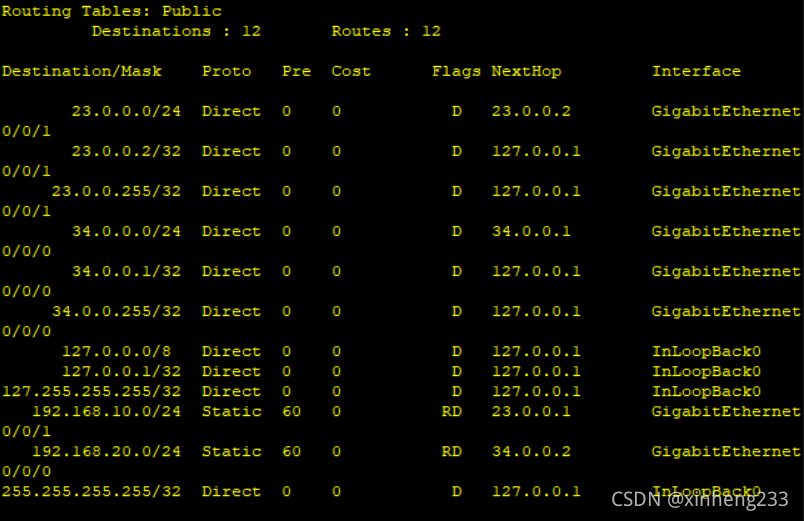

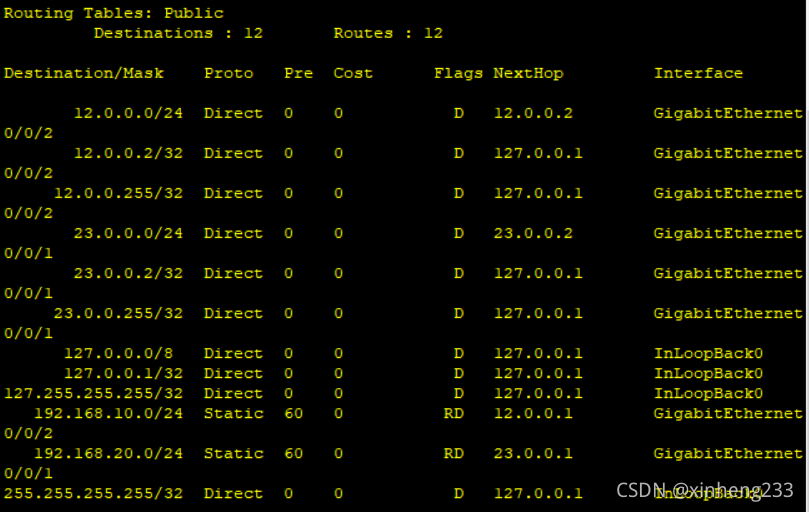

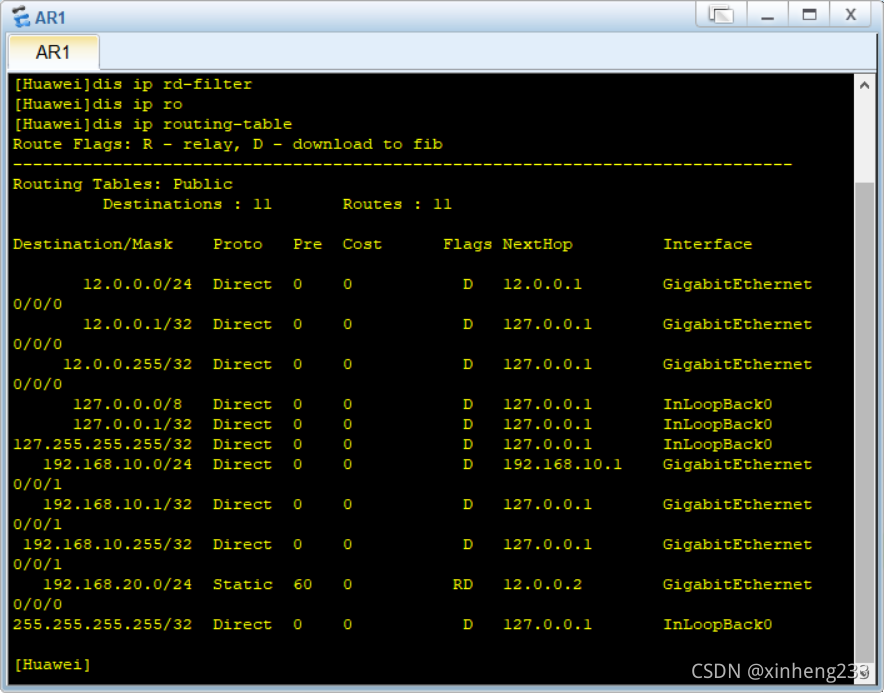

查看路由表

[Huawei] display ip routing-table

[R1] ip route-static 192.168.10.0 24 11.0.0.2 //<主>优先级默认值60 （越小越优先）

[R1] ip route-static 192.168.10.0 24 12.0.0.2 //配置浮动路由用于被用

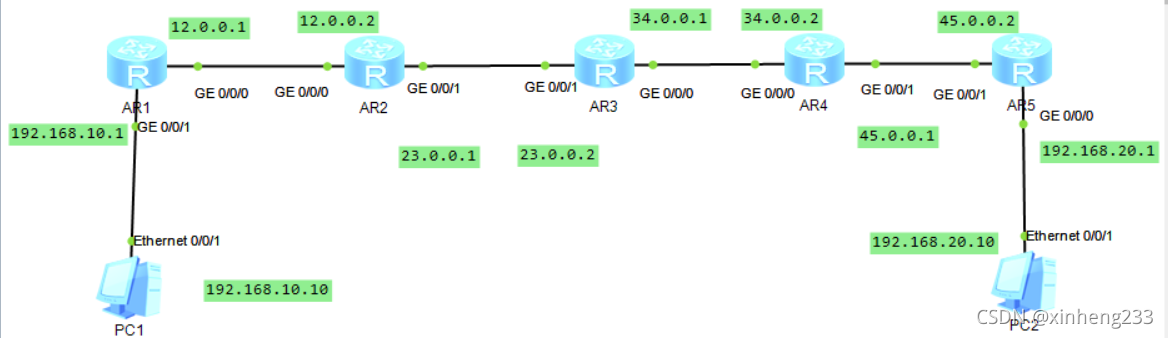

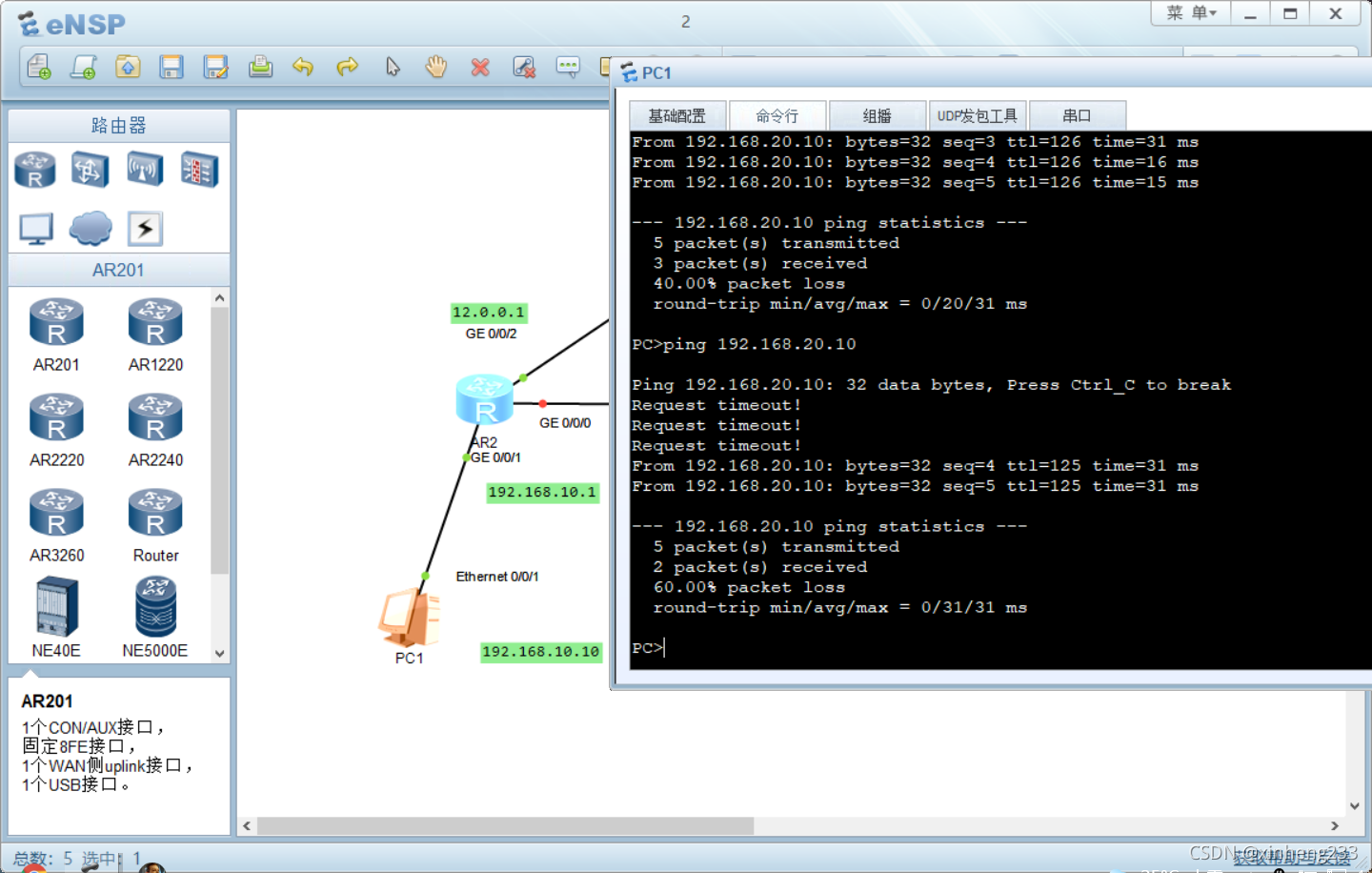

实验

相关配置

<Huawei>undo terminal monitor
[Huawei]user-interface console 0
[Huawei-ui-console0]idle-timeout 0 0
[Huawei-ui-console0]q
[Huawei]sysname R1
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 192.168.10.1 24
[R1-GigabitEthernet0/0/0]undo shutdown
[R1-GigabitEthernet0/0/0]int g0/0/1
[R1-GigabitEthernet0/0/1]ip add 12.0.0.1 24
[R1-GigabitEthernet0/0/1]undo shutdown
[R1]ip route-static 0.0.0.0 0.0.0.0 12.0.0.2

// 先配置G0/0/1端口G0/0/0端口的IP地址 再开启端口

<Huawei>undo terminal monitor
[Huawei]user-interface console 0
[Huawei-ui-console0]idle-timeout 0 0
[Huawei-ui-console0]q
[Huawei]sysname R2
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 12.0.0.2 24
[R2-GigabitEthernet0/0/0]undo shutdown
[R2-GigabitEthernet0/0/0]int g0/0/1
[R2-GigabitEthernet0/0/1]ip add 23.0.0.1 24
[R2-GigabitEthernet0/0/1]undo shutdown
[R2]ip route-static 192.168.10.0 24 12.0.0.1
[R2]ip route-static 12.0.0.1 24 23.0.0.2
[R2]ip route-static 192.168.20.0 24 23.0.0.2

<Huawei>undo terminal monitor
[Huawei]user-interface console 0
[Huawei-ui-console0]idle-timeout 0 0
[Huawei-ui-console0]q

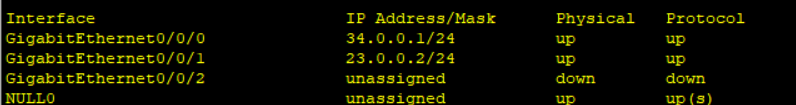

[Huawei]sysname R3
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip add 34.0.0.1 24
[R3-GigabitEthernet0/0/0]undo shutdown
[R3-GigabitEthernet0/0/0]int g0/0/1
[R3-GigabitEthernet0/0/1]ip add 23.0.0.2 24
[R3-GigabitEthernet0/0/1]undo shutdown
[R3]ip route-static 192.168.10.0 24 34.0.0.2
[R3]ip route-static 192.168.20.0 24 23.0.0.1

<Huawei>undo terminal monitor
[Huawei]user-interface console 0
[Huawei-ui-console0]idle-timeout 0 0
[Huawei-ui-console0]q

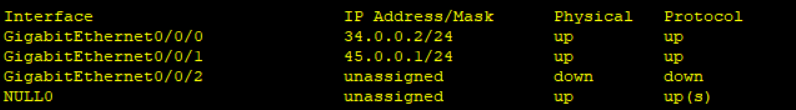

[Huawei]sysname R4
[R4]int g0/0/0
[R4-GigabitEthernet0/0/0]ip add 34.0.0.1 24
[R4-GigabitEthernet0/0/0]undo shutdown
[R4-GigabitEthernet0/0/0]int g0/0/1
[R4-GigabitEthernet0/0/1]ip add 45.0.0.1 24
[R4-GigabitEthernet0/0/1]undo shutdown

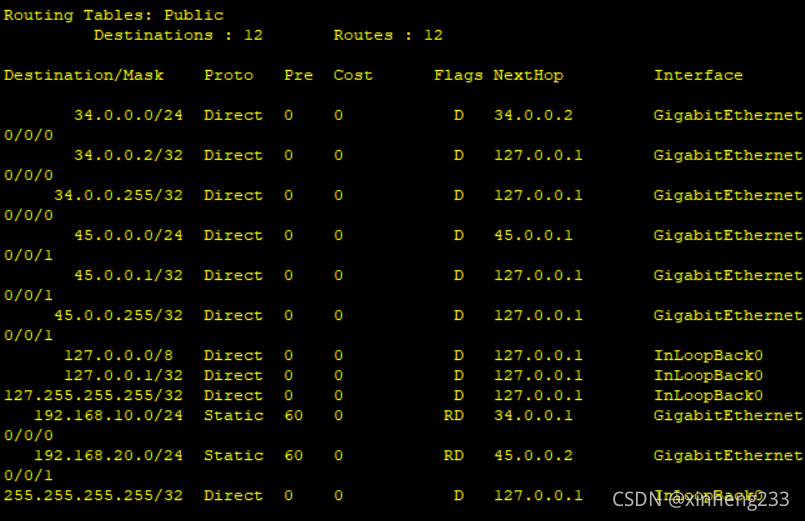

[R4]ip route-static 192.168.10.0 24 45.0.0.2
[R4]ip route-static 192.168.20.0 24 34.0.0.1

<Huawei>undo terminal monitor
[Huawei]user-interface console 0
[Huawei-ui-console0]idle-timeout 0 0
[Huawei-ui-console0]q
[Huawei]sysname R5
[R5]int g0/0/0
[R5-GigabitEthernet0/0/1]ip add 45.0.0.2 24
[R5-GigabitEthernet0/0/1]undo shutdown
[R5-GigabitEthernet0/0/1]int g0/0/1
[R5-GigabitEthernet0/0/0]ip add 192.168.20.1 24
[R5-GigabitEthernet0/0/0]undo shutdown
[R5]ip route-static 0.0.0.0 0.0.0.0 15.0.0.1

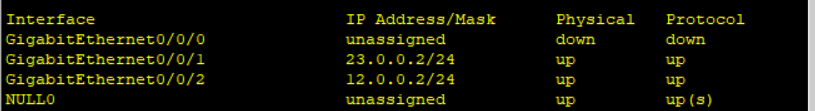

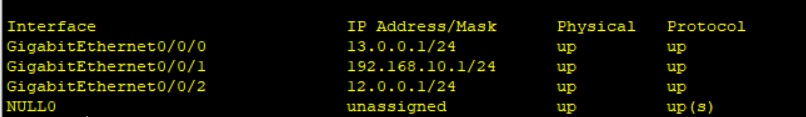

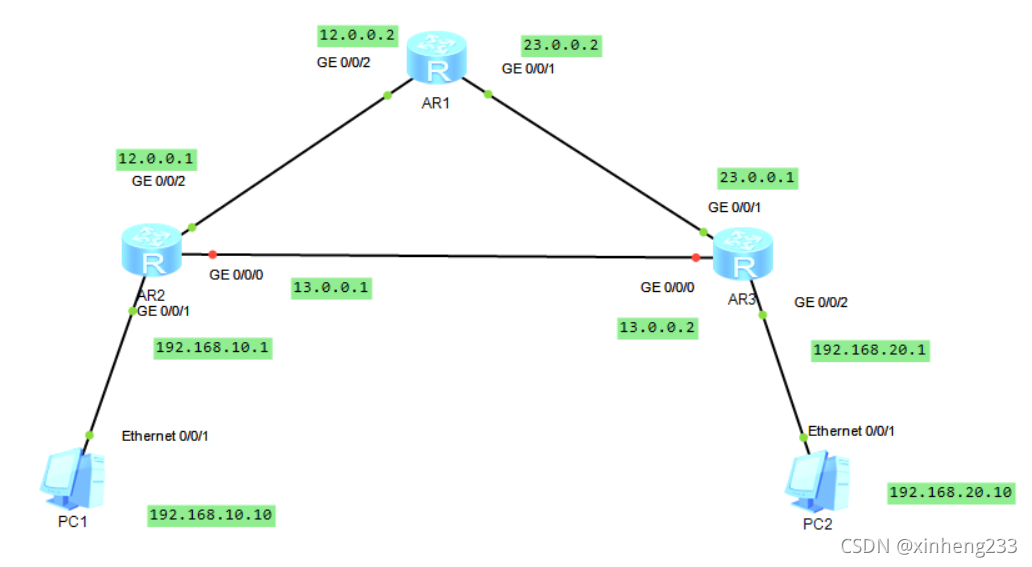

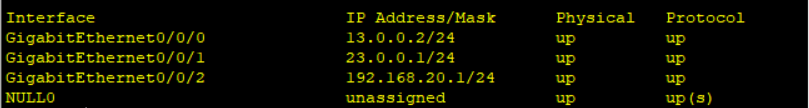

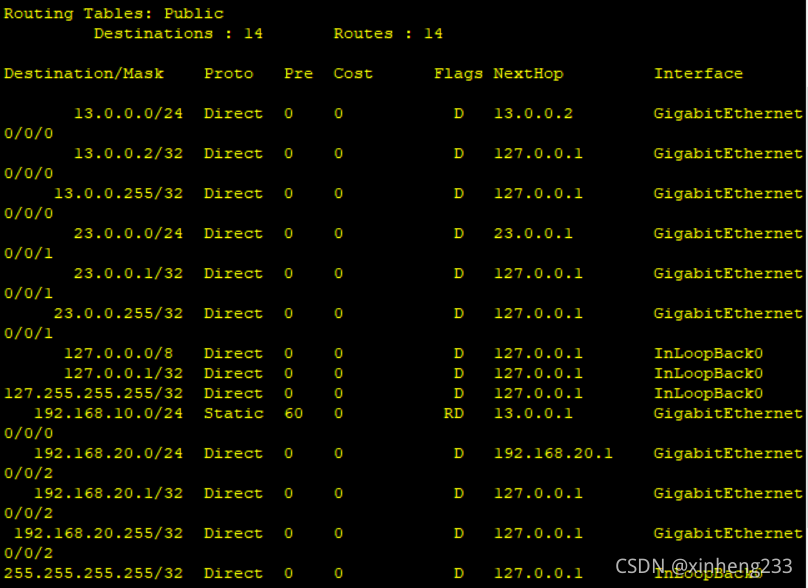

浮动路由
