如何利用CAD数据进行产品说明书的制作？

于 2023-08-03 14:50:49 发布
阅读量149 收藏
点赞数
文章标签： 3d 数据库 大数据 java 服务器
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Yuxi_tech/article/details/132083492
版权

SOLIDWORKS Composer 是一种 3D 工具，它可以重用3D 工程数据以创建图形内容，以便对技术交流资料（例如制造装配体说明、产品手册、安装说明、维修手册、培训手册以及市场营销宣传册和销售投标书）中的流程和步骤进行说明。

SOLIDWORKS产品开发解决方案套件涵盖了设计、仿真、可持续设计、技术交流和数据管理。作为其组成部分，SOLIDWORKS Composer 通过利用关联的 CAD 数据来帮助制造商说明复杂的流程和步骤，而不用等待互不关联的图片。

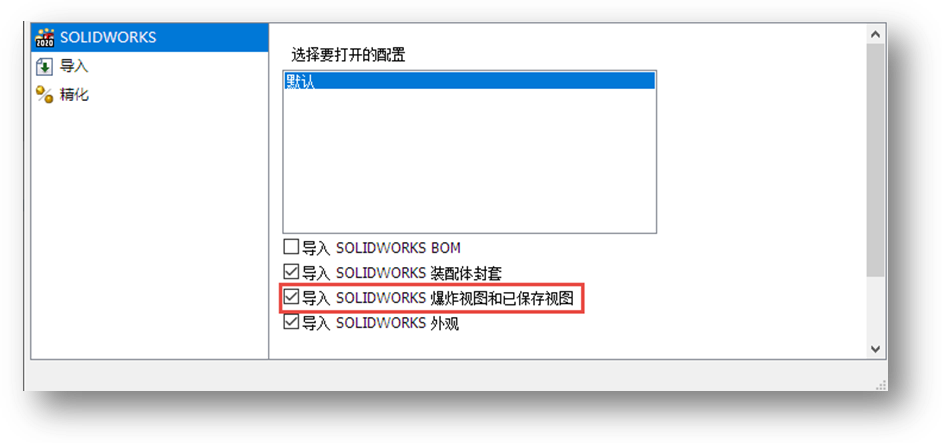

SOLIDWORKS Composer 2020版本支持直接导入SOLIDWORKS文件的爆炸视图、已保存视图和已命名视图。

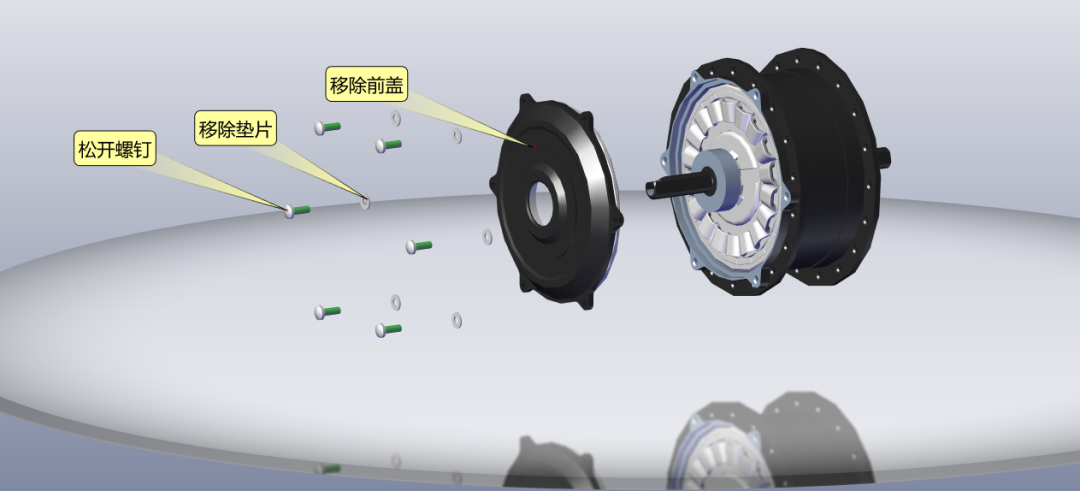

SOLIDWORKS Composer可以使用导入的爆炸视图制作拆解动画，将爆炸试图添加到时间轴，添加标签说明以及改变地面属性，快速制作产品拆解动画。

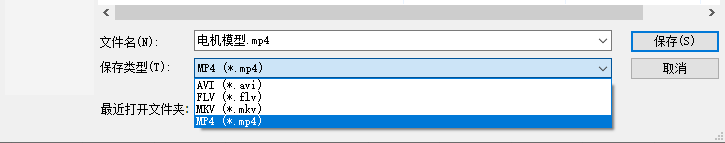

动画制作完成后，SOLIDWORKS Composer支持导出多种格式的视频，包括AVI、FLV、MKV以及MP4，提供了多种选择，以适应当前的多媒体时代。


 更多请关注宇喜科技官网达索solidworks广州宇喜资讯科技有限公司 (yuxitech.com)达索solidworks广州宇喜资讯科技有限公司
