如何通过使用SolidworksSimulation完成对压力容器的分析并查看实
体的膜片应力强度以及弯曲应力强度，操作简单易学，让我们进入到操作界面。
我们以罐体底部实体模型为例，这里已经提前设置好了材料。

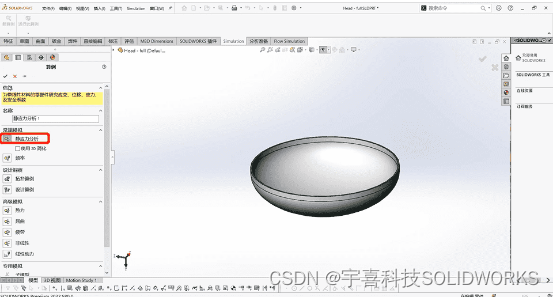

点击新算例，选择静应力分析

由于本次演示是以实体模型为例，这里把曲面不包含在分析中

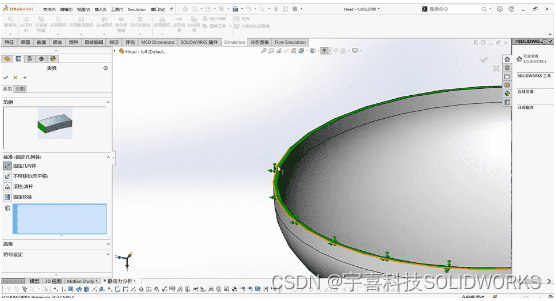

按照惯例通过设置夹具限制模型的自由度，由于底部这部分是焊接于罐身，通过完全固定选择与罐身的接触面

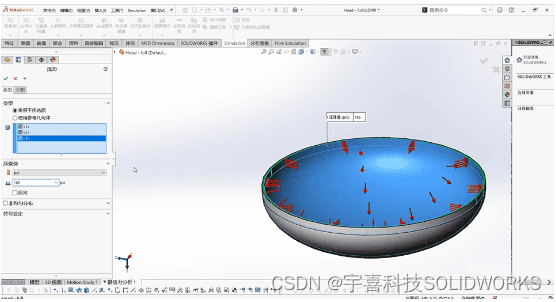

设置完夹具后，添加载荷后设置罐内向外的气压压力165psi


完成这些设置调整好网格后，就可以进行运算

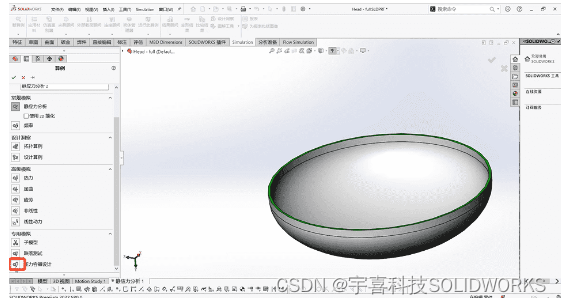

再创建一个算例，这次选择下面的压力容器

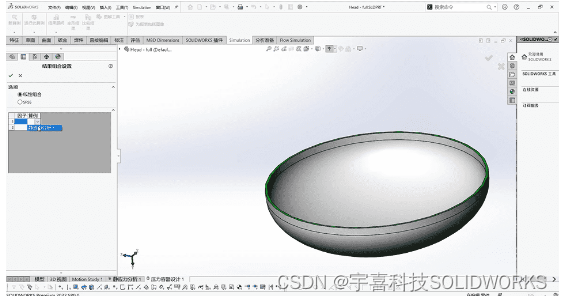

在压力容器需要在设置这里引用到刚才计算的算例，当然这里可
以引用多个算例


设置完成后点击运算

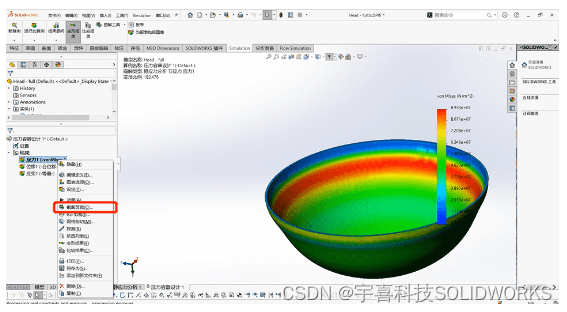

为了显示膜片应力强度和弯曲应力强度我们需要对结果进行截面裁剪，裁剪出截面
的应力结果

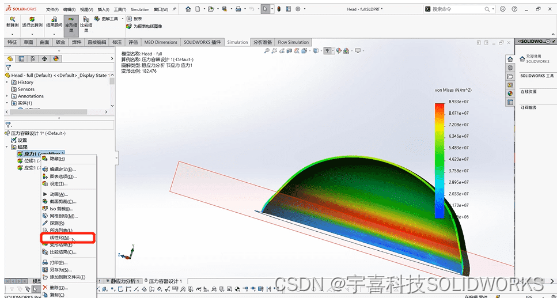

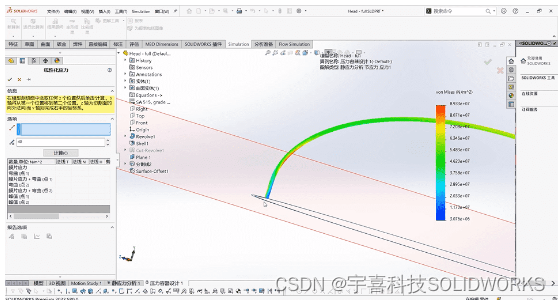

当再次右键应力就可以看到多出了线性化这个选项，点进去后就可以对模型的截面
进行取点

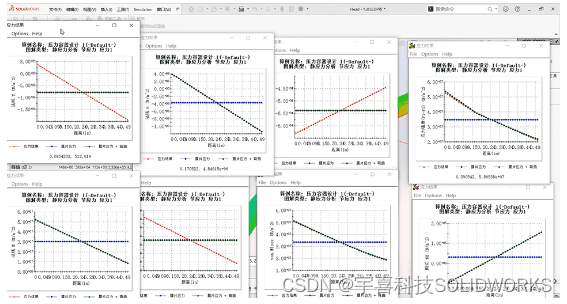

完成设置后就可以看到膜片应力以及弯曲应力的图解
