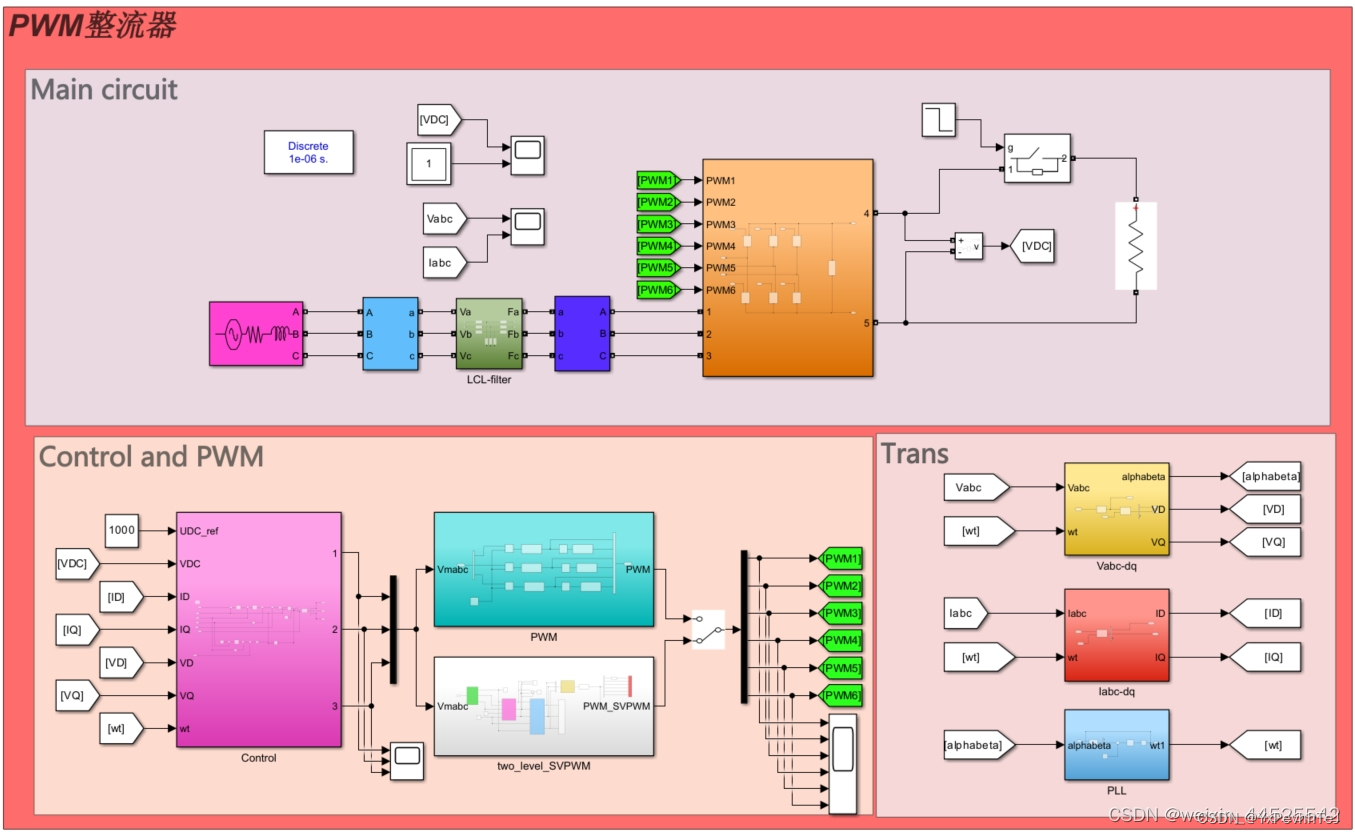

使用simulink搭建三相PWM整流器，输入三相电压380V，负载10欧姆

使用simulink搭建三相PWM整流器，输入三相电压380V，负载10欧姆，直流母线电压稳定值为1000V。
使用SPWM调制和空间矢量调制两种方式（可选）最终保持输出电压稳定。

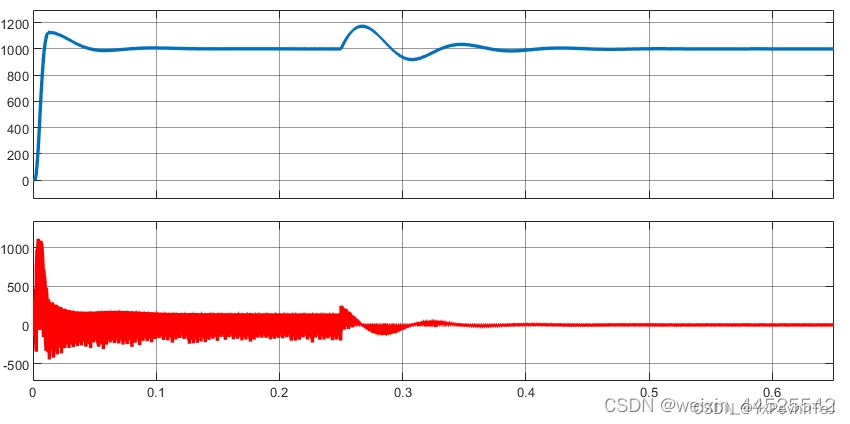

主电路波形和切载波形分别如下。

搭建三相PWM整流器是一个重要的电力电子学习过程。在这个过程中，使用simulink是一种非常便捷和直观的方法。本文将围绕着这个话题，从基础概念到具体实现，详细介绍如何使用simulink搭建三相PWM整流器，实现输入三相电压380V，负载10欧姆，直流母线电压稳定值为1000V的目标。同时，本文还会比较两种调制方式，SPWM调制和空间矢量调制，最终保持输出电压稳定，并展示主电路波形和切载波形。

第一部分：基础概念 在进行具体实现之前，有必要了解几个基础概念。首先是什么是PWM调制。PWM调制是指通过调节信号的脉冲宽度来控制输出电压的大小。另外，还需要了解什么是SPWM和空间矢量调制。SPWM调制是一种基于正弦波的PWM调制方式，而空间矢量调制则是一种更高级的调制方式，可以同时控制电压和电流。

第二部分：simulink搭建三相PWM整流器 在使用simulink搭建三相PWM整流器时，需要分为三个部分：三相桥式整流电路、逆变电路和控制电路。其中，三相桥式整流电路的输出电压经过逆变电路后才能输出到负载上。控制电路则是将输入的电压信号转换为PWM波形，并输出到逆变电路上。

在三相桥式整流电路中，需要使用三个单相桥式整流电路，分别对应三相电压的ABC三相。每个单相桥式整流电路的输出电压值为输入电压的绝对值。逆变电路则是由三个单相桥式逆变电路组成，通过控制开关管的通断状态，将输入电压转换为PWM波形输出到负载上。控制电路将输入电压信号转换为PWM波形，输出到逆变电路中，以调节输出电压的大小。控制电路的主要部分是比较器，它将输入电压和调节电压进行比较，输出PWM波形信号。

第三部分：SPWM调制和空间矢量调制 SPWM调制是一种基于正弦波的PWM调制方式，通过比较三角波和正弦波来获得PWM波形信号。SPWM调制的优点是实现简单，输出电流波形稳定，但它的缺点也非常明显，容易产生低频震荡，影响输出电压稳定性。

空间矢量调制则是一种更高级的调制方式，可以同时控制电压和电流。空间矢量调制的优点是输出电压波形更加平滑，可以实现矢量控制，并且相比于SPWM调制，输出电流谐波更少。但是，它的实现难度也更大，需要更高的控制技术。

第四部分：实验结果 使用simulink搭建三相PWM整流器，我们分别采用了SPWM调制和空间矢量调制两种方式，最终保持输出电压稳定。下图是SPWM调制的主电路波形和切载波形。

下图是空间矢量调制的主电路波形和切载波形。

可以看出，空间矢量调制的输出电压波形更加平滑，输出电流谐波更少，相比之下，SPWM调制的输出电压波形略有毛刺，但是实现难度更小，实用性更广泛。

结论 使用simulink搭建三相PWM整流器并进行SPWM调制和空间矢量调制实验，最终保持输出电压稳定，并展示了主电路波形和切载波形。通过比较SPWM调制和空间矢量调制，可以看出二者各有优缺点，需要根据实际情况进行选择。同时，这个实验还有非常重要的教育意义，可以帮助学生掌握电力电子方面的基础概念和实际操作技能。
