MS2401隔离Σ-Δ调制器，可替代ADI的AD7401

产品简述

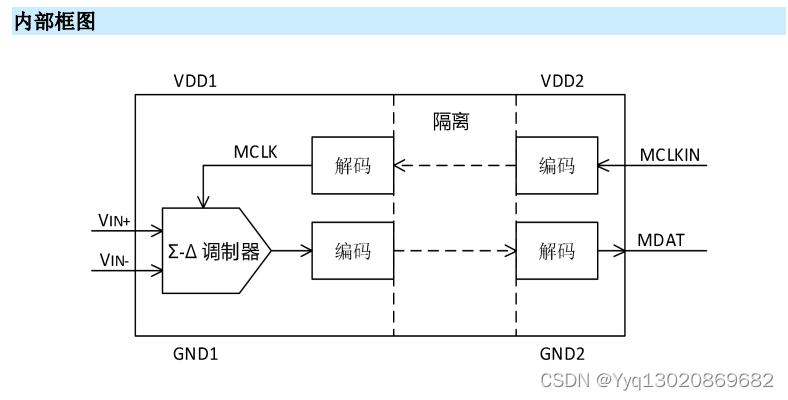

MS2401 是一款二阶 Σ-Δ 调制器，集成片上数字隔离器，能

将模拟输入信号转换为高速 1 位码流。调制器对输入信号连续

采样，无需外部采样保持电路。模拟信号输入满量程为 ±320

mV ，转换后的数字码流的最高数据速率为 20MHz 。 MS2401 的

VDD1 采用 5V 电源供电， VDD2 可采用 5 V 或 3 V 电源供电。

串行接口采用片上数字式隔离，可提供更加优异的工作

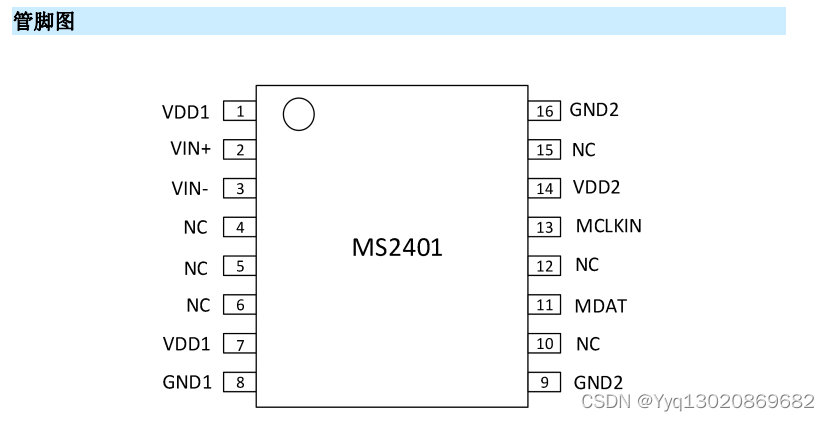

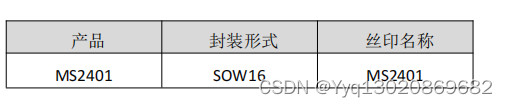

特性。该器件内置片内基准电压。 MS2401 采用 16 引脚 SOW 封

装，工作温度范围为 −40°C 至 +125°C 。

主要特点



16 位无失码



16 位时 INL 典型值为 ±2LSB



失调漂移： 1uV/°C

 20MHz 最大外部时钟速率



片上数字隔离器



集成基准电压

 ±250mV 模拟输入电压（满幅 ±320mV ）



低功耗工作



工作温度范围： -40°C 至 +125°C

 SOW16 封装



隔离耐压符合 60s 5kVrms 标准

应用



交流电机控制

可ptp替代AD7401
