【STM32】C语言整型提升与HAL库SysTick代码的思考

0 前言

  最近想在标准库中自己实现一个和HAL库一样的超时自动退出的功能，一般适用于一些耗时可能很长的函数。然后在看HAL库的代码时，发现systick定时器部分的代码对于自增的变量没有归零的操作，感觉很奇怪，于是一边上网找资料，一边和朋友讨论，才发现这背后的门道还挺多。

1 问题描述

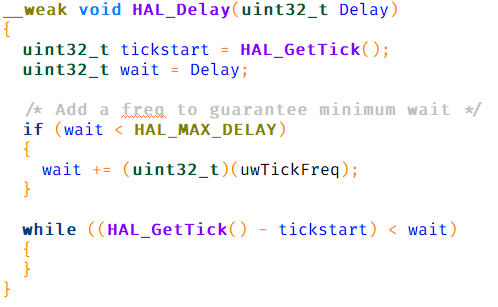

  在HAL库中延时函数常用HAL_Delay，可以实现毫秒级的延时，定位到其函数实现，可以看到这样的代码：

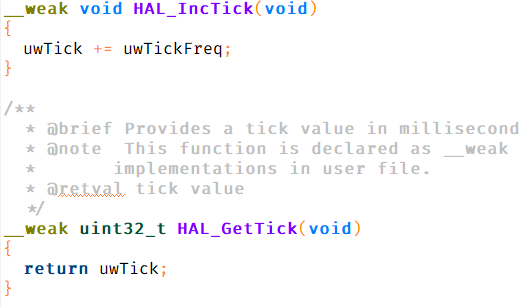

再深挖HAL_GetTick函数定义：

其中，上面那个IncTick的函数是中断服务程序，即1ms执行一次，变量每次+1，下面是获取当前的时刻。那么问题来了，假如这个uwTick变量溢出了怎么办？上面那个表达式(HAL_GetTick() - tickstart) < wait岂不是不成立了？因为有可能出现0x00 - 0xFFFF FFFE的情况，这种情况会正常吗？

2 资料查找与实验验证

  一开始还以为就是个简单的问题，但一查发现网上对此的说法竟然截然相反。一方面，有人觉得这个有问题，需要开发者去修改，即额外定义一个函数对其进行覆盖（原函数定义为weak类型）；另一方面，有人觉得这个没有问题，就是这样用的。其中后者的观点也有博客进行了解释，如这篇，但无符号数相减没有负数这样的结论确实太过武断，和我之前的认识有很大出入，于是为了验证真假，决定还是自己做实验验证。

  为了排除编译器和平台的差别，决定在STM32CubeIDE——也是在这里发现的这个问题，上进行测试，代码如下：

uint8_t a = 0x01;
uint8_t b = 0xFE;

if ((a - b) > 0)       // 输出False
	printf("True\n");
else
	printf("False\n");

uint8_t d = 0;
if ((a - b) > d)       // 输出False
	printf("True\n");
else
	printf("False\n");

uint8_t c = a - b;
if (c > 0)             // 输出True
	printf("True\n");
else
	printf("False\n");

if ((uint8_t)(a - b) > 0)  // 输出True
	printf("True\n");
else
	printf("False\n");

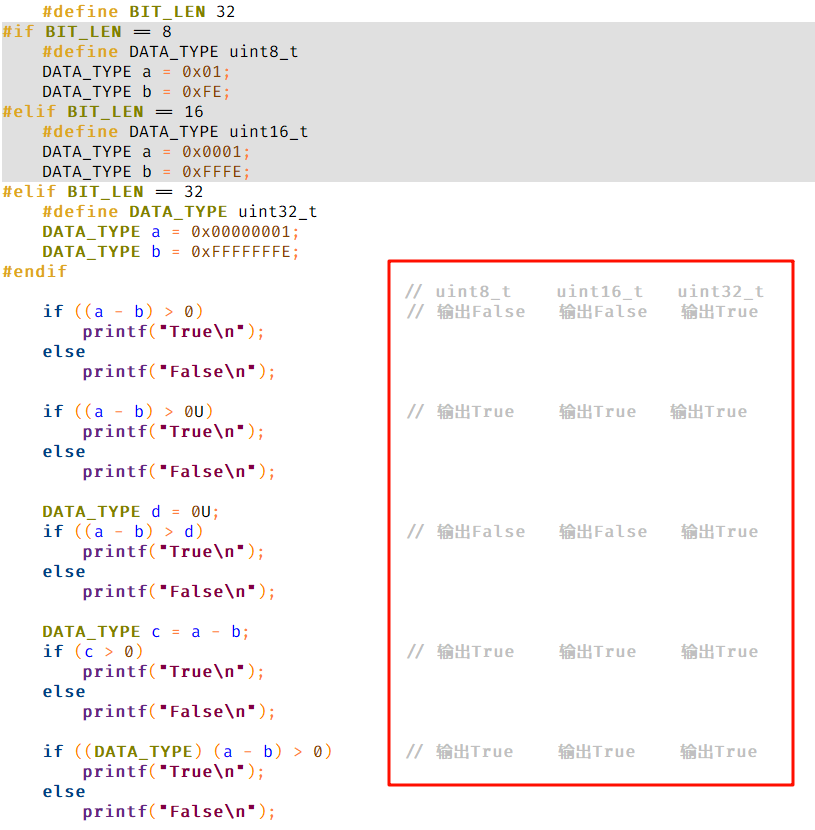

于是，我很快得出了结论：“无符号相减如果是赋值给另外一个无符号数，是正值，这显而易见的；但如果是在条件语句中，还是有负值的”。结论与自己原先的想法一致，非常高兴，得意洋洋地给上面那篇文章评论了，同时把这一发现分享给了一位好友，但是朋友貌似并不认可我的发现，坚信库的代码是正确的，毕竟这么大一个公司，而且这么多年了，如果有问题应该会修改才对，于是一通鼓捣之后建议我换个条件再尝试，主要是两个方面：①在数值后面加上U；②改变数据类型，于是又做了一波实验，结果如下，非常Amazing：

可以发现当数据类型是8位或者16位时，输出的结果是一样的，但是数据类型为32位时，输出结果就发生了改变，全部输出True。

  对此，朋友非常淡定地表示，这个是合理的，这个涉及到运算过程中隐式数据类型变换，恰巧，这个时候之前的那条评论也得到了作者的回复，同样提到运算过程中会对数据进行位扩展，防止溢出，于是再查找了一些资料，简单做个总结。

3 理论总结

  在C语言中，定义一个变量需要使用数据类型，这其实决定了这个变量的存储空间。但在参与运算时，存在一个整型提升的概念。即在表达式计算时，各种整形首先要提升为int类型，如果int类型不足以表示则要提升为unsigned int类型；然后执行表达式的运算。 而且这个提升的过程是隐式的。这是C语言中的一项规定，和使用的平台没有关系。

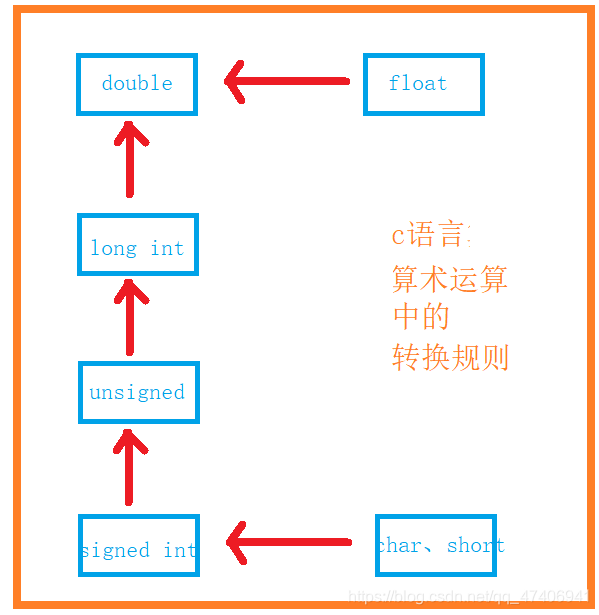

  实际运算时，数据类型提升的顺序如下图所示：

参考链接

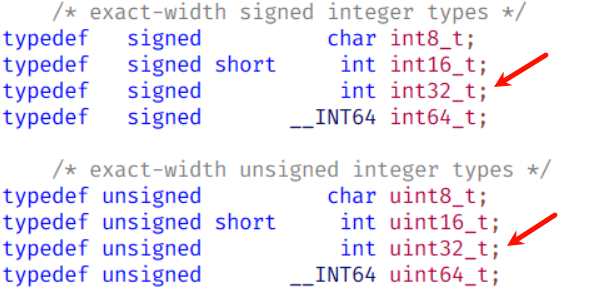

  以STM32为例，从库函数的代码可以看到，int类型对应的就是32位数据：

注意，在STM32中，short=2字节，long=int=4字节，long long=8字节，和x86系统是一样的。

  基于以上理论，再来解释以上代码运行的结果，就容易很多了。

uint8_t a = 0x01;
uint8_t b = 0xFE;

if ((a - b) > 0)     // 输出false
	printf("True\n");
else
	printf("False\n")
// 这里的0默认视为int类型，即0x0000 0000s(s表示signed int)
// a在运算时被提升到int，即0x0000 0001s
// b在运算时被提升到int，即0x0000 00FEs
// 则a-b为0x0000 0001s - 0x0000 00FEs = 0xFFFF FF03s 为负数，false

if ((a - b) > 0U)  // 输出True
	printf("True\n");
else
	printf("False\n");
// 这里的0加上后缀U，默认视为unsigned int类型，即0x0000 0000u(u表示unsigned int)
// a在运算时被提升到int，即0x0000 0001s，但由于出现了更大的unsigned int，
