FPGA学习笔记——按键点亮LED灯

一、按键消抖

消抖可以分为硬件消抖和软件消抖。

我这里使用的开发板，只能进行软件消抖。硬件消抖需要加电容或者RS触发器。

为什么要进行按键消抖呢？因为使用的开关为机械弹性开关，当按下或者松开按键时，由于弹片物理特性，无法立即闭合或断开，会在该时刻短时间内产生机械抖动，使我们采集到错误的按键状态。按键消抖的示例代码如下;、

//按键消抖
module key_filter(
	input 	wire   sys_clk  ,
	input   wire   rst_n    ,
	input   wire   key_in   ,
	output  reg    key_flag
);

reg   [19:0]   cnt_20ms    ;

parameter   cnt_max  = 20'd999_999;

always@(posedge sys_clk or negedge rst_n)
	if(!rst_n)
		cnt_20ms <= 0;
	else if (key_in == 1)
		cnt_20ms <= 0;
	else if (cnt_20ms == cnt_max)
		cnt_20ms <= cnt_max;
	else
		cnt_20ms <= cnt_20ms + 1  ;

always@(posedge sys_clk or negedge rst_n)
	if(!rst_n)
		key_flag <= 0;
	else if(cnt_20ms == (cnt_max - 1 ))
		key_flag <= 1;
	else
		key_flag <= 0;

endmodule

这里我延时20ms进行软件消抖。

二、画visio图

三、写代码

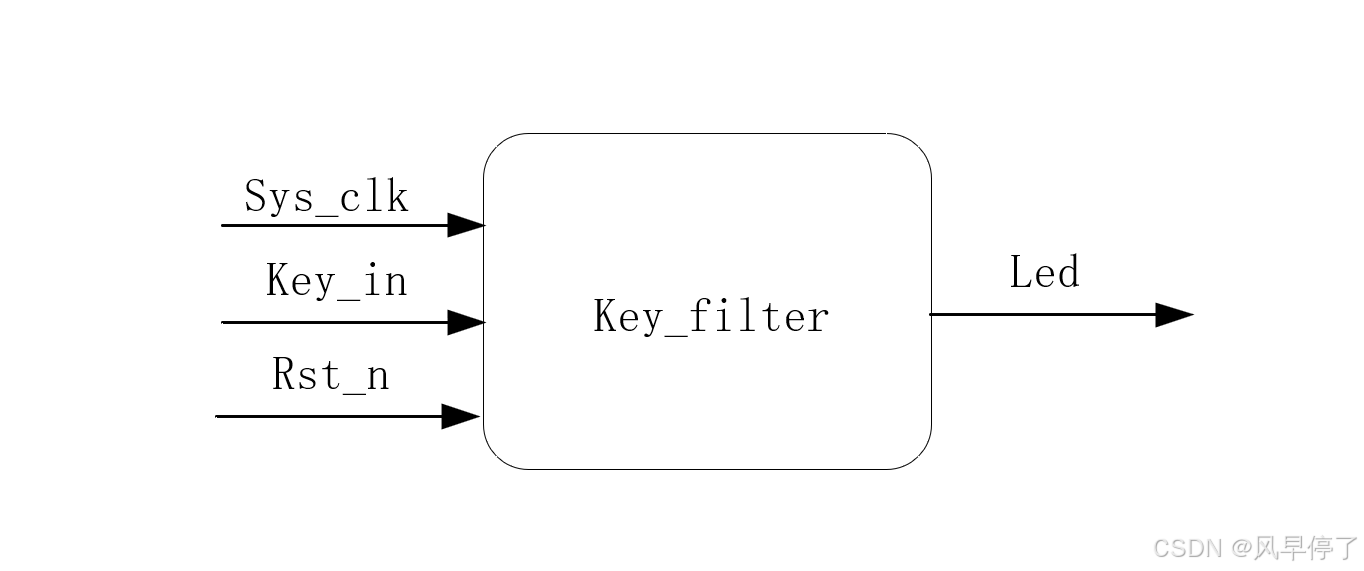

根据visio图可以定义出输入和输出变量，再加入按键消抖，就可以写出按键点亮LED灯的代码。示例代码如下：

module key_filter(
	input 	wire   sys_clk  ,
	input   wire   rst_n    ,
	input   wire   key_in   ,
	output  wire   led
);

reg   [19:0]   cnt_20ms    ;
reg            key_flag    ;

parameter   cnt_max  = 20'd999_999;

always@(posedge sys_clk or negedge rst_n)
	if(!rst_n)
		cnt_20ms <= 0;
	else if (key_in == 1)
		cnt_20ms <= 0;
	else if (cnt_20ms == cnt_max)
		cnt_20ms <= cnt_max;
	else
		cnt_20ms <= cnt_20ms + 1  ;

always@(posedge sys_clk or negedge rst_n)
	if(!rst_n)
		key_flag <= 0;
	else if(cnt_20ms == (cnt_max - 1 ))
		key_flag <= ~key_flag;
	else
		key_flag <= key_flag;

assign led  =  key_flag;

endmodule

我这里是设置的按键按下就会改变LED灯的状态。大家可以根据这些代码改一些参数，使得按键松开LED灯的状态才会改变。

这些就是按键点亮LED灯的笔记了。
