SCI常见的18种配图代码实现（Matlab语言）

目录

1 好图欣赏

2 折线图

3 散点图

4 柱状图

5 热图

6 箱线图

7 条形图

8 直方图

9 散点矩阵图

10 平行坐标图

11 堆叠条形图

12 带误差条的柱状图

13 交互式散点图

14 多变量高斯分布图

15 随机噪声图

---

1 好图欣赏

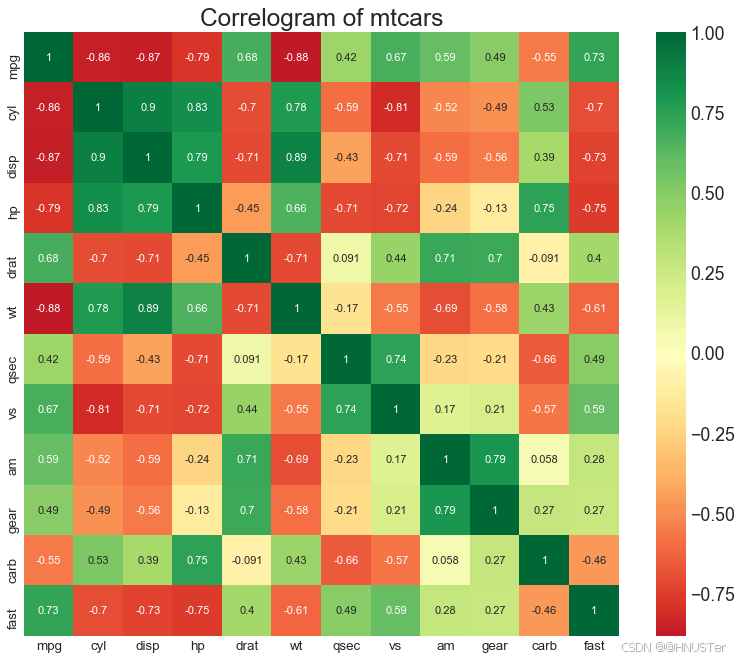

相关图 （Correllogram）

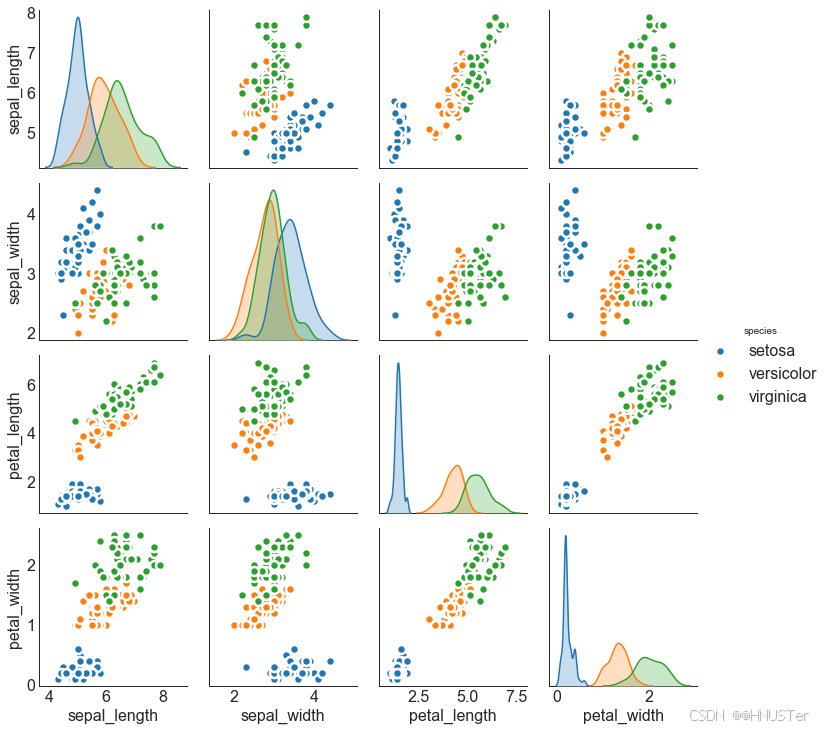

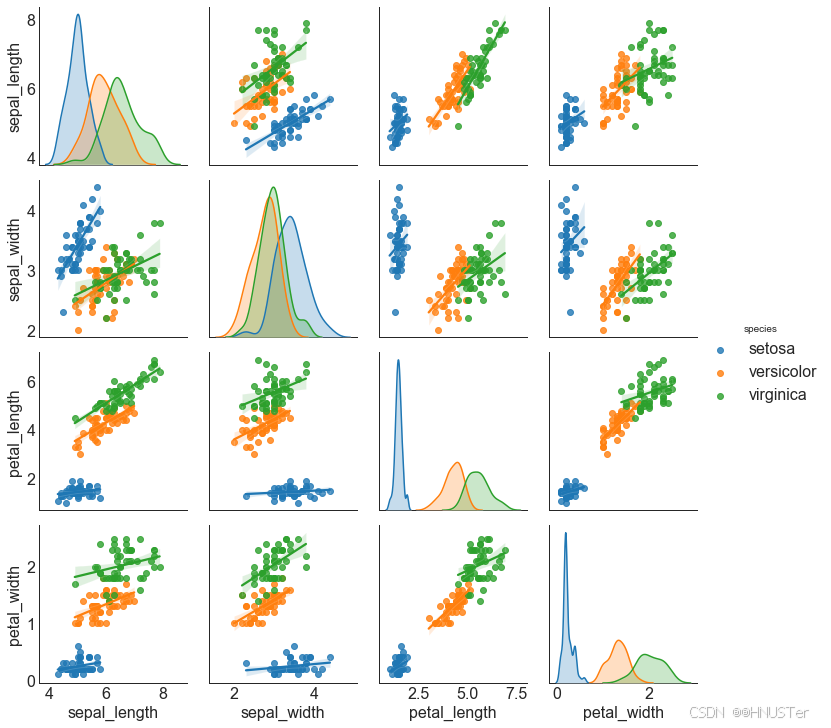

矩阵图 （Pairwise Plot）

偏差（Deviation）

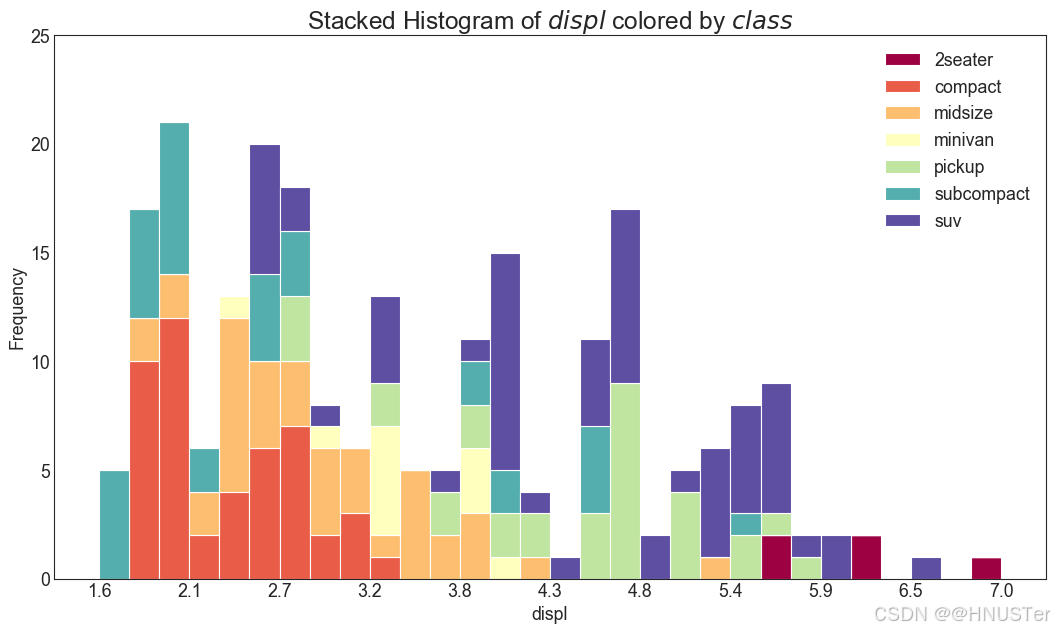

连续变量的直方图 （Histogram for Continuous Variable）

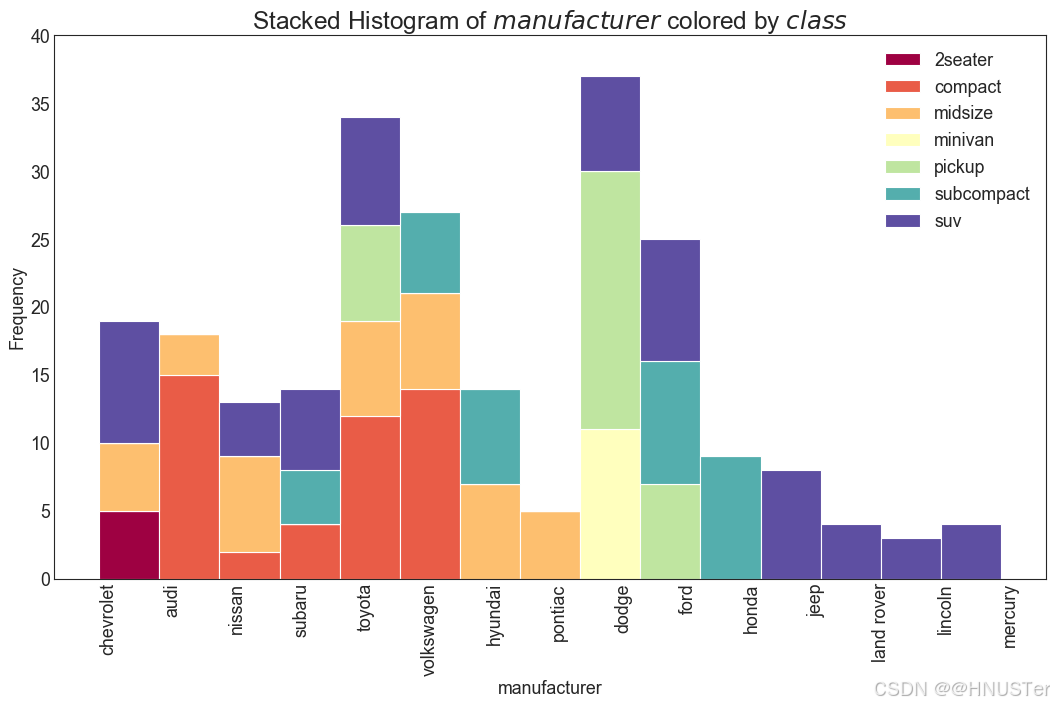

类型变量的直方图（Histogram for Categorical Variable）

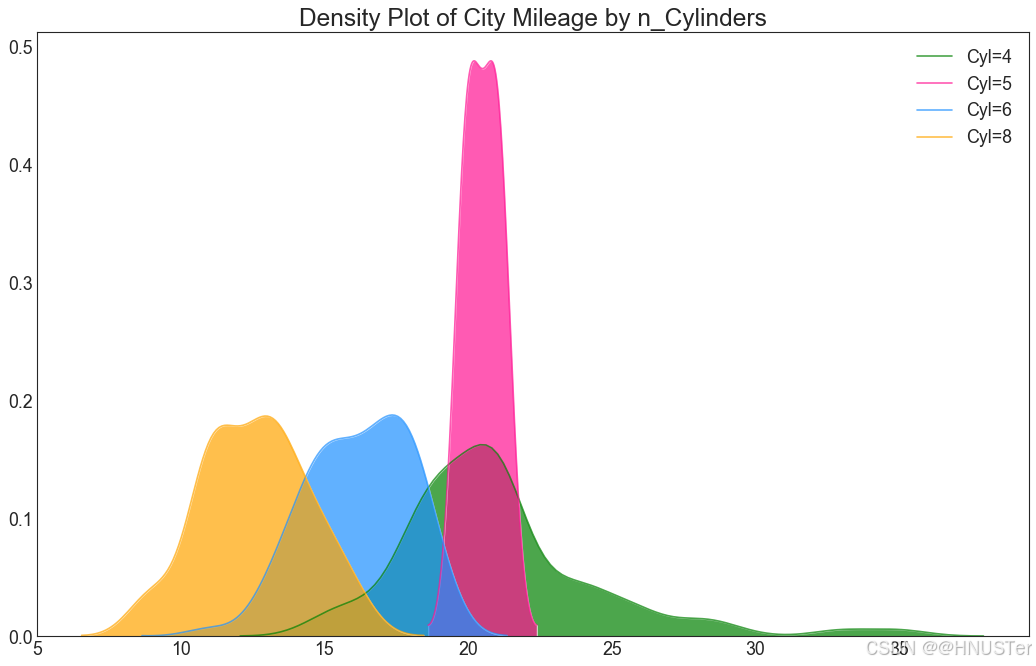

密度图 （Density Plot）

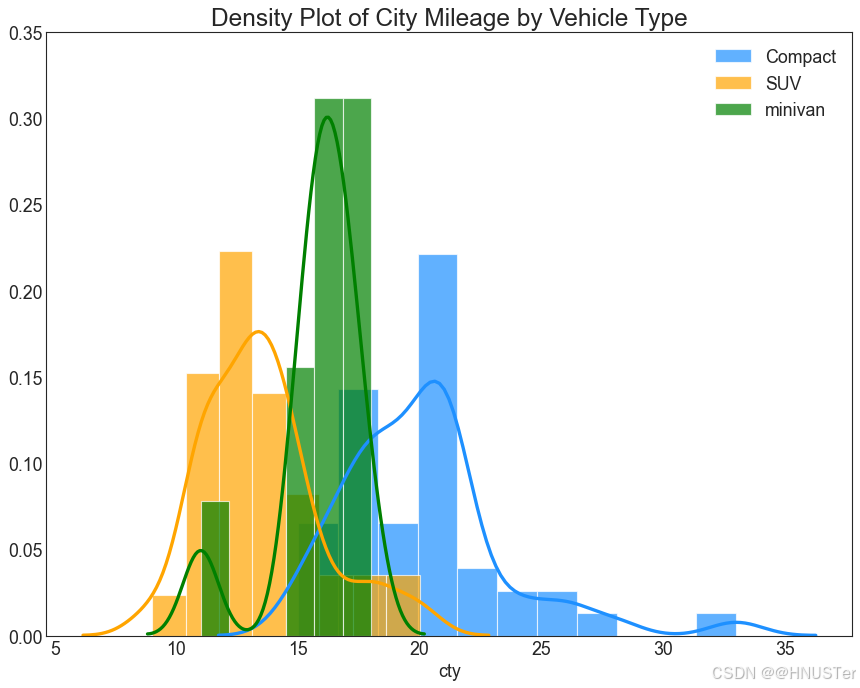

直方密度线图（Density Curves with Histogram）

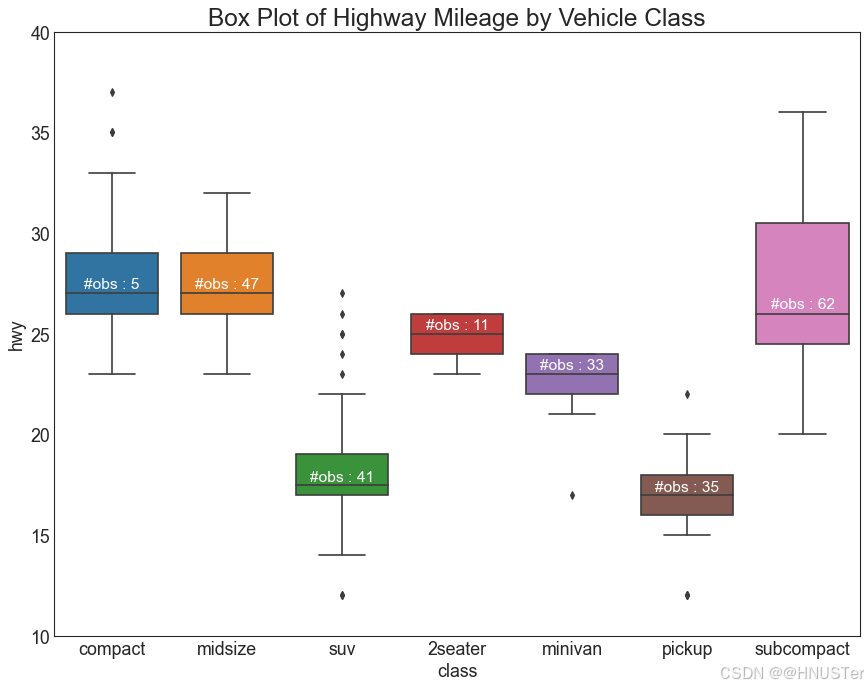

箱形图 （Box Plot）

包点+箱形图 （Dot + Box Plot）

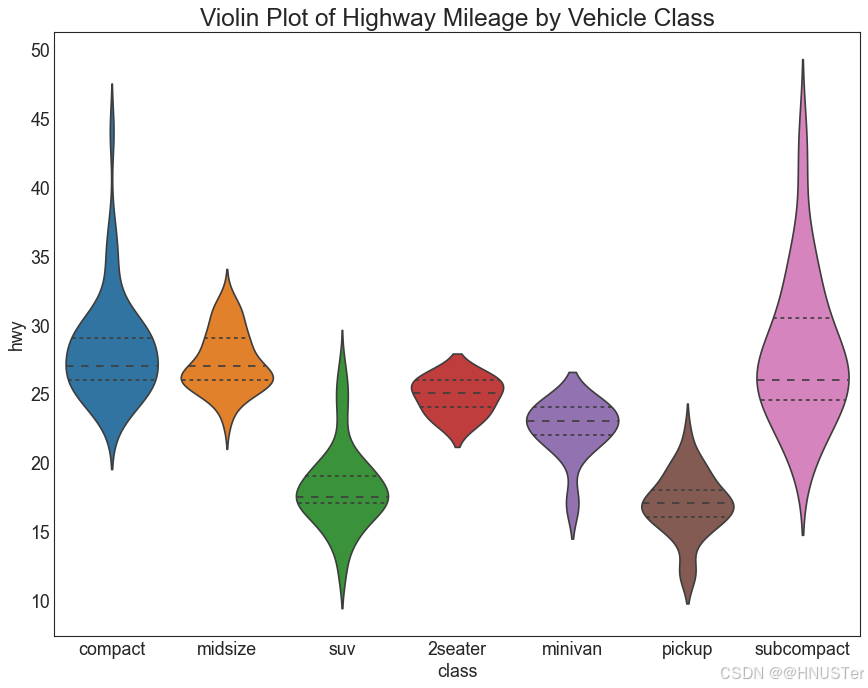

小提琴图 （Violin Plot）

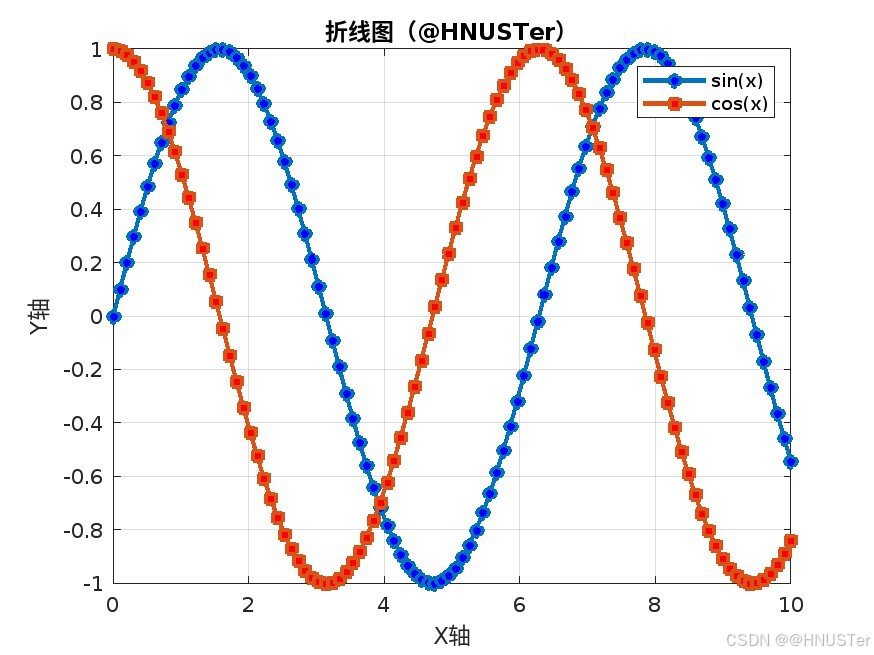

2 折线图

折线图

clc
clear
close
close all
%%

% 定义x值范围
x = linspace(0, 10, 100);

% 计算y值
y1 = sin(x);
y2 = cos(x);

% 创建图形窗口
figure;

% 绘制sin(x)的折线图
plot(x, y1, '-o', 'LineWidth', 2, 'MarkerSize', 6, 'MarkerFaceColor', 'b');

% 保持当前图形，以便在同一图上绘制另一条线
hold on;

% 绘制cos(x)的折线图
plot(x, y2, '-s', 'LineWidth
