配置用户账户

到目前为止，我们的最小Linux系统里面还没有任何用户账户，就连root账户也没有。
我们执行whoami命令查看当前登录的用户，提示找不到0号用户：

/ # whoami
whoami: unknown uid 0

用ls -l命令查看文件列表时，也只能看用户和组的ID号（root用户id为0），看不到名称：

/ # ls -l root
total 28
-rwxr-xr-x    1 0        0              170 Jan  1 00:13 adc.sh
drwxr-xr-x    2 1000     1000          4096 Aug 28  2021 hello
drwxr-xr-x    2 1000     1000          4096 Sep  1  2021 hello_dynamic
drwxr-xr-x    2 1000     1000          4096 Aug 30  2021 leds
-rwxr-xr-x    1 0        0              256 Jan  1  2000 leds.sh
drwxr-xr-x    2 1000     1000          4096 Sep  2  2021 libtest
drwxr-xr-x    2 1000     1000          4096 Sep  2  2021 sl

我们继续看：

/ # echo $USER
root
/ # echo $HOME
/
/ # echo ~
/
/ # echo $HOSTNAME
(none)

从$USER变量上倒是可以看到当前登录的是root账户。但家目录$HOME是根目录，不是/root目录。echo ~的输出也是根目录。$HOSTNAME主机名没有。

我们先用addgroup命令，添加root组，组号（GID）为0。执行addgroup命令前，必须先建立空白的/etc/group文件：

/ # touch /etc/group
/ # addgroup -g0 -S root

然后再用adduser命令，添加一个root账户，用户号（UID）为0，所属组为root组，家目录为/root，shell为/bin/sh。执行adduser命令前，必须先建立空白的/etc/passwd文件：

/ # touch /etc/passwd
/ # adduser -h/root -Groot -S -u0 -s/bin/sh root

现在可以看到root用户和root组了：

/ # whoami
root
/ # ls -l /root
total 28
-rwxr-xr-x    1 root     root           170 Jan  1 00:13 adc.sh
drwxr-xr-x    2 1000     1000          4096 Aug 28  2021 hello
drwxr-xr-x    2 1000     1000          4096 Sep  1  2021 hello_dynamic
drwxr-xr-x    2 1000     1000          4096 Aug 30  2021 leds
-rwxr-xr-x    1 root     root           256 Jan  1  2000 leds.sh
drwxr-xr-x    2 1000     1000          4096 Sep  2  2021 libtest
drwxr-xr-x    2 1000     1000          4096 Sep  2  2021 sl
/ # ls -l /etc
total 28
-rw-r--r--    1 root     root           150 Jan  1 00:04 fstab
-rw-r--r--    1 root     root            14 Jan  1 00:14 group
-rw-r--r--    1 root     root            10 Jan  1 00:14 group-
drwxr-xr-x    2 root     root          4096 Aug 27  2021 init.d
-rw-r--r--    1 root     root           296 Sep  3  2021 inittab
-rw-r--r--    1 root     root            39 Jan  1 00:14 passwd
-rw-r--r--    1 root     root             0 Jan  1 00:14 passwd-
-rw-r--r--    1 root     root           133 Aug 27  2021 profile
/ # cat /etc/group
root:x:0:root
/ # cat /etc/passwd
root:x:0:0:Linux User,,,:/root:/bin/sh

addgroup命令生成了group和group-文件。adduser命令生成了passwd和passwd-文件。
我们用passwd命令（不带任何参数）给root账户设置密码：

/ # passwd
Changing password for root
New password:
Retype password:
passwd: password for root changed by root
/ # cat /etc/passwd
root:7W5Zw34HC9p/M:0:0:Linux User,,,:/root:/bin/sh

现在root账户有了，cd /root后命令提示符也会变成~ #，不再是以前的/root #了。
但是有一个问题，cd ~不能切换到家目录/root，只能切换到根目录/。这是因为我们还没有给$HOME变量赋值。

~ # cd /
/ # HOME=/root
/ # cd ~
~ # ls

执行了HOME=/root后，cd ~就可以切换到/root了。为了使HOME变量的值永久生效，exit退出命令行或者reboot重启后也不会丢失，我们把这条命令加入到/etc/profile中。
我们可以用awk -F: "\$1==\"$USER\"{print \$6}" /etc/passwd来获取当前用户的家目录路径。

用vi编辑器打开/etc/profile，修改成如下内容：

# /etc/profile: system-wide .profile file for the Bourne shells

echo
echo -n "Processing /etc/profile... "
# no-op

awktext="\$1==\"$USER\"{print \$6}"
export HOME=`awk -F: "$awktext" /etc/passwd`
export PS1="[\\u@\\h \\w]\\$ "

echo "Done"
echo

其中PS1指定了命令提示符的格式：[用户名@主机名当前路径]$。“\\$”表示超级用户（root）下以#结尾，其他用户下以$结尾。
这里HOME肯定不能直接写/root。后面搭建了telnet服务器后，一进去首先是要输入用户名和密码，万一登录的用户不是root，那么$USER就不是root了，但是开机时加载的还是/etc/profile文件。所以我们只好用awk去读取/etc/passwd文件，找到$USER用户对应的home目录，赋给HOME全局变量。
/etc/passwd文件的权限是644，所属用户和组都为root，root账户对这个文件有读写权限，其他用户都只有读权限。所有用户都有读权限，那就没问题。
修改inittab文件，也可以做到开机后串口里面要求输入用户名和密码，但是这对嵌入式设备没有必要。因为嵌入式设备的终端是用来调试的，产品的用户是看不到的。开机后自动登录root账户就行了。

修改完成后:wq保存文件。exit退出命令行，然后按回车键重新进入命令行，可以看到$HOME变量生效了，cd ~也能成功进入家目录/root了：

/ # vi /etc/profile
/ # exit
fracval = 0004
config: 8bits/char
setting ulcon to 00000003, brddiv to 53, udivslot 00000004
uart: ulcon = 0x00000003, ucon = 0x0000f3c5, ufcon = 0x00000131

Please press Enter to activate this console.

Processing /etc/profile... Done

[root@(none) /]# echo $HOME
/root
[root@(none) /]# cd ~
[root@(none) ~]# ls -l
total 28
-rwxr-xr-x    1 root     root           170 Jan  1 00:13 adc.sh
drwxr-xr-x    2 1000     1000          4096 Aug 28  2021 hello
drwxr-xr-x    2 1000     1000          4096 Sep  1  2021 hello_dynamic
drwxr-xr-x    2 1000     1000          4096 Aug 30  2021 leds
-rwxr-xr-x    1 root     root           256 Jan  1  2000 leds.sh
drwxr-xr-x    2 1000     1000          4096 Sep  2  2021 libtest
drwxr-xr-x    2 1000     1000          4096 Sep  2  2021 sl
[root@(none) ~]#

命令提示符也变了，可以同时显示当前登录的用户名，设备名称，还有当前路径。
设备名（主机名）目前仍然是(none)，我们可以用hostname命令修改设备名：

[root@(none) /]# hostname exynos4412
[root@exynos4412 /]#

然而重启板子后设备名又消失了。解决办法是把设备名保存到/etc/hostname文件里面，然后在开机脚本/etc/init.d/rcS中用hostname命令读取/etc/hostname文件：

[root@(none) /]# echo exynos4412 > /etc/hostname
[root@(none) /]# vi /etc/init.d/rcS

rcS文件内容如下：

#! /bin/sh

/bin/mount -a
/bin/hostname -F /etc/hostname

这样重启后，设备名就不会丢失了，并且echo $HOSTNAME也能输出正确的设备名：

[root@exynos4412 /]# echo $HOSTNAME
exynos4412

不过现在还有一个问题，我们这个时候如果再创建几个普通用户的话，除了第一个用户（也就是用户号为1000的那个用户）能登录外，其他用户都无法登录，提示su: can't execute '/bin/sh': Permission denied，这个是不是很奇怪？
还有，1000号用户为什么有权限在根目录下创建文件夹？根目录下的其他文件夹里面就没有权限，这是为什么？
猜猜看是什么原因？答案见：嵌入式Linux Busybox创建用户后无法登录的解决方案_ZLK1214的专栏-CSDN博客

自动挂载或卸载U盘（热插拔）

我们插上U盘后，/mnt文件夹里面并不会自动出现U盘的文件夹，得我们手动用mount命令挂载上去。能不能插上U盘后，/mnt文件夹里面自动就挂载好文件夹呢？
Linux内核里面有热插拔检测的功能，我们只要配置好Busybox根文件系统里面的mdev，就可以实现热插拔自动挂载和卸载U盘了。
提示：
（1）虽然U盘拔下后会自动卸载并删除/mnt/xxx文件夹，但是为了防止文件系统被破坏，拔出U盘前最好手动执行umount /mnt/xxx，安全弹出U盘，然后再拔U盘。
（2）后面我们讲telnetd服务器的时候也会用到mdev。

我们先把之前建立的/mnt/myusbdisk文件夹删了：rmdir /mnt/myusbdisk。现在这个文件夹没有用了。
建立/etc/mdev.conf配置文件，内容如下：

sd[a-z][0-9]+   0:0 660 */etc/hotplug.sh

建立/etc/hotplug.sh脚本，内容如下：

#!/bin/sh
if [ "$ACTION" = "add" ]
then
        mkdir -p /mnt/$MDEV
        mount /dev/$MDEV /mnt/$MDEV
else
        umount /mnt/$MDEV
        rmdir /mnt/$MDEV
fi

给/etc/hotplug.sh添加可执行权限：chmod +x /etc/hotplug.sh
修改/etc/init.d/rcS文件，内容如下（在原来的基础上添加了最后四行代码）：

#! /bin/sh

/bin/mount -a
/bin/hostname -F /etc/hostname

mkdir /dev/pts
mount -t devpts devpts /dev/pts
echo /sbin/mdev > /proc/sys/kernel/hotplug
mdev -s

reboot重启开发板。
起初，/mnt里面只有myfat文件夹。
插上U盘后，/mnt里面出现了sda1文件夹，进入sda1文件夹后可以看到U盘里面的内容。
拔出U盘，/mnt里面的sda1文件夹自动消失，只剩下myfat文件夹。
由于我们拔出U盘前没有手动执行umount /mnt/sda1命令安全弹出U盘，所以再插上U盘就会提示文件系统有问题，需要修复：
[ 25.360519] FAT-fs (sda1): Volume was not properly unmounted. Some data may be corrupt. Please run fsck.

U盘插到Windows电脑上，也会提示需要修复磁盘：

不过有了这个功能，假如设备上一直插着一个U盘的话，那么开机就会自动挂载这个U盘到/mnt目录下，关机前也会自动卸载，非常方便。不需要把U盘的信息写入到/etc/fstab里面。
只要中途不突然拔出U盘，无论怎么开关机，U盘文件系统都不会提示需要修复。
提示：关机前自动卸载U盘，靠的是/etc/inittab里面的:shutdown:/bin/umount -a -r这句话。

配置有线网络

迅为开发板上搭载的有线网口是HanRun HR911105A，网络芯片是Davicom公司的DM9621ANP。此芯片支持RMII接口和USB接口，迅为开发板采用的是USB接口与此芯片相连。
如下图所示，开发板左下角有两个大的USB口，还有一个小的micro USB OTG口，右下角就是DM9621A网口了。

exynos4412芯片带有一个USB_OTG接口，和两个HSIC接口。开发板上的USB_OTG接的就是那个小的micro USB OTG接口（CON7）。而两个HSIC只用了HSIC1，连接了USB3503A芯片（核心板右下角最小的那个正方形黑芯片，标号为U8），通过这个芯片扩展了三个USB口出来，其中两个就是那两个大的USB口，另一个接的就是板上的DM9621A芯片。
简单来说，就是exynos4412的HSIC1接了USB3503A芯片，这个芯片扩展出了3个USB端口。第一个口接的是中间那个大USB口（CON15），第二个口接的是DM9621A芯片，第三个口接的是左边那个大USB口（CON14）。
我们前面已经在两个大USB口上插过U盘了，U盘能正常识别和读写，mdev自动挂载/卸载U盘也没问题，这说明，USB3503A芯片是正常工作的，我们只需要在内核里面选中网口驱动，就能联网了。

DM9621A芯片的LED灯是无法通过寄存器配置的，芯片上三个灯的作用是固定的，低电平点亮，高阻态（Hi-Z）熄灭，属于开漏输出。三个灯的作用如下表所示。

引脚	灯的颜色	说明
USB_LED		USB处于高速模式：亮 USB处于全速模式：灭 USB正在传输数据：闪烁
SPD_LED	绿	以太网速率为100Mbps：亮以太网速率为10Mbps：灭未插网线：灭
LNK_LED	黄	插了网线：亮没插网线：灭插了网线，且正在传输数据：闪烁

引脚

灯的颜色

说明

USB_LED

USB处于高速模式：亮

USB处于全速模式：灭

USB正在传输数据：闪烁

SPD_LED

绿

以太网速率为100Mbps：亮

以太网速率为10Mbps：灭

未插网线：灭

LNK_LED

黄

插了网线：亮

没插网线：灭

插了网线，且正在传输数据：闪烁

习惯上，绿灯的亮灭表示连接状态，黄灯闪烁表示在收发数据。笔记本和台式电脑的网口基本都是这样设计的。那为什么迅为板子上是绿灯闪烁，黄灯不闪呢？因为迅为画板子的时候，把LNK和SPD灯接反了。如下图红框中所示，29脚LNK_LED本来该接LNK&ACT（黄灯）的，28脚SPD_LED本来该接sPEED（绿灯）的，但是红框中却接反了！大家画板子抄电路的时候一定要注意这个问题。

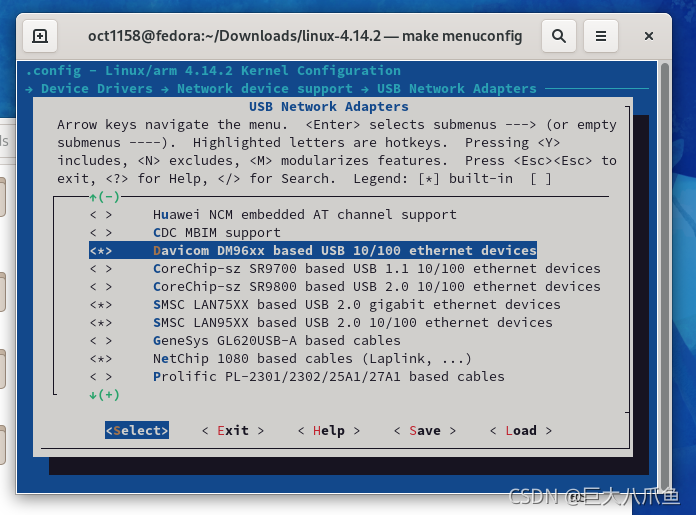

我们打开内核配置菜单（make menuconfig），进入到Device Drivers ---> Network device support ---> USB Network Adapters，选中Davicom DM96xx based USB 10/100 ethernet devices选项：

勾选的这个DM96xx网口驱动的驱动文件是drivers/net/usb/dm9601.c。虽然源文件的名称叫dm9601.c，但是这个文件是支持DM9621A芯片的，可以在文件内的struct usb_device_id products[]数组里面看到：

保存内核配置，重新编译内核并烧写到开发板中。启动开发板，我们就可以看到内核识别到了DM9621设备了：

DM9621 USB设备的VID为0x0a46，PID就是0x9621。用lsusb命令，也能看到这个9621设备：

[root@exynos4412 /]# lsusb
Bus 001 Device 003: ID 0a46:9621
Bus 001 Device 001: ID 1d6b:0002
Bus 001 Device 002: ID 0424:3503

然而，我们执行ifconfig命令，什么输出也没有，因为我们还没有配置网口的IP地址：

[root@exynos4412 /]# ifconfig
[root@exynos4412 /]#

我们执行下面三条命令，手动配置一下IP地址：
ifconfig lo up
ifconfig eth0 192.168.137.2 netmask 255.255.255.0
route add default gw 192.168.137.1

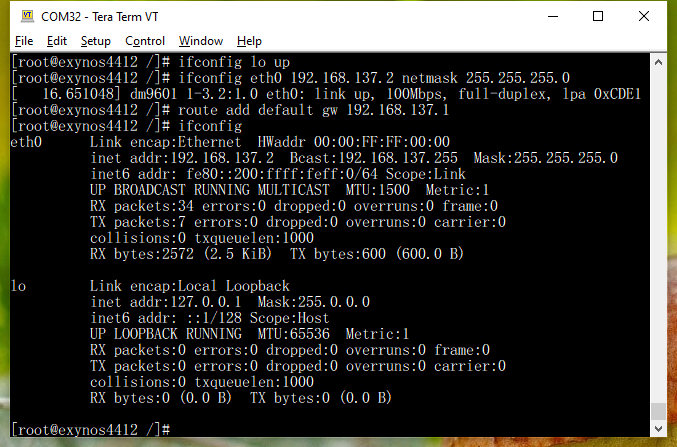

现在再执行ifconfig命令，就能看到eth0和lo两个网络接口了。
lo是本地回环接口，IP地址为127.0.0.1（localhost）。
eth0就是DM9621A网口，IP地址为192.168.137.2，子网掩码为255.255.255.0，默认网关为192.168.137.1（路由器的IP地址）。

我们ping一下IP地址，已经可以ping通了，但是www.baidu.com却无法ping通，原因是我们还没有配置DNS服务器的地址：

[root@exynos4412 /]# ping 8.8.8.8 -c 4
PING 8.8.8.8 (8.8.8.8): 56 data bytes
64 bytes from 8.8.8.8: seq=0 ttl=107 time=431.978 ms
64 bytes from 8.8.8.8: seq=1 ttl=107 time=63.421 ms
64 bytes from 8.8.8.8: seq=2 ttl=107 time=72.447 ms
64 bytes from 8.8.8.8: seq=3 ttl=107 time=298.730 ms

--- 8.8.8.8 ping statistics ---
4 packets transmitted, 4 packets received, 0% packet loss
round-trip min/avg/max = 63.421/216.644/431.978 ms
[root@exynos4412 /]# ping 8.8.4.4 -c 4
PING 8.8.4.4 (8.8.4.4): 56 data bytes
64 bytes from 8.8.4.4: seq=0 ttl=109 time=229.352 ms
64 bytes from 8.8.4.4: seq=1 ttl=109 time=250.390 ms
64 bytes from 8.8.4.4: seq=2 ttl=109 time=282.585 ms
64 bytes from 8.8.4.4: seq=3 ttl=109 time=240.822 ms

--- 8.8.4.4 ping statistics ---
4 packets transmitted, 4 packets received, 0% packet loss
round-trip min/avg/max = 229.352/250.787/282.585 ms
[root@exynos4412 /]# ping www.baidu.com -c 4
ping: bad address 'www.baidu.com'

于是我们建立/etc/resolv.conf文件，配置DNS服务器的地址为8.8.8.8，然后再试：

[root@exynos4412 /]# echo "nameserver 8.8.8.8" > /etc/resolv.conf
[root@exynos4412 /]# ping www.baidu.com -c 4
PING www.baidu.com (14.215.177.39): 56 data bytes
64 bytes from 14.215.177.39: seq=0 ttl=48 time=97.472 ms
64 bytes from 14.215.177.39: seq=1 ttl=48 time=92.706 ms
64 bytes from 14.215.177.39: seq=2 ttl=48 time=66.773 ms
64 bytes from 14.215.177.39: seq=3 ttl=48 time=72.480 ms

--- www.baidu.com ping statistics ---
4 packets transmitted, 4 packets received, 0% packet loss
round-trip min/avg/max = 66.773/82.357/97.472 ms
[root@exynos4412 /]# cd ~
[root@exynos4412 ~]# wget http://savannah.nongnu.org/projects/lwip/
Connecting to savannah.nongnu.org (209.51.188.72:80)
index.html           100% |*******************************| 26455   0:00:00 ETA
[root@exynos4412 ~]# ls -l index.html
-rw-r--r--    1 root     root         26455 Jan  1 00:09 index.html
[root@exynos4412 ~]#

这下就能ping通百度了，wget也能成功下载网页，保存为index.html文件。

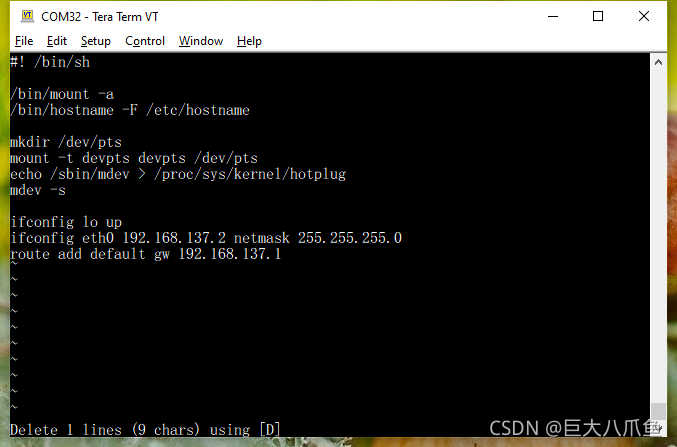

为了使IP地址永久生效，关机后也不会丢失，我们把之前那三条命令加入到/etc/init.d/rcS开机脚本中：

这样，开机后网口就能直接使用，可以直接ping通百度。

使用Busybox HTTP服务器

Busybox自带了一个http服务器，使用httpd命令就能启动这个服务器，用-h参数指定网页文件的存放位置。
服务器启动后会进入后台运行，可以用ps | grep httpd命令查看服务器是否正在后台运行。

[root@exynos4412 /]# mkdir -p /var/www/html
[root@exynos4412 /]# httpd -h /var/www/html
[root@exynos4412 /]# ps | grep httpd
  177 root       0:00 httpd -h /var/www/html
  179 root       0:00 grep httpd

http服务器启动后，用电脑上的浏览器访问一下试试看，访问的网址是http://板子IP。

提示404错误，找不到网页。这是因为我们还没有建立网页文件。
我们建立一个/var/www/html/index.html网页文件试试：

[root@exynos4412 /]# cd /var/www/html
[root@exynos4412 /var/www/html]# vi index.html

网页内容如下（采用了React前端框架）：

<!doctype html>
<html>
<head>
<meta charset="utf-8">
<title>Hello Busybox</title>
<script src="https://unpkg.com/react@17/umd/react.development.js"></script>
<script src="https://unpkg.com/react-dom@17/umd/react-dom.development.js"></script>
<script src="https://unpkg.com/babel-standalone@6/babel.min.js"></script>
<script type="text/babel">
class Clock extends React.Component {
	constructor(props) {
		super(props)
		this.state = {date: new Date()}
	}
	componentDidMount() {
		this.timerID = setInterval(() => this.tick(), 1000)
	}
	componentWillUnmount() {
		clearInterval(this.timerID)
	}
	tick() {
		this.setState({date: new Date()})
	}
	render() {
		return (
			<div>
				<h1>Hello World</h1>
				<h2>It is {this.state.date.toLocaleString()}.</h2>
			</div>
		)
	}
}
ReactDOM.render(<Clock />, document.getElementById("root"))
</script>
</head>

<body>
<div id="root"></div>
</body>
</html>

网页保存后，不用重启httpd服务器，就能直接在浏览器中看到网页：

HTTP服务器支持IPv6，用http://[fe80::200:ffff:feff:0]/这个网址也可以访问。

使用Busybox FTP服务器

Busybox自带了一个ftp服务器，使用tcpsvd 0 21 ftpd -w / &命令就能启动这个服务器，其中-w参数指定的是FTP服务器根目录的位置。
和httpd服务器不同，ftpd服务器启动后不会进入后台运行，而是在前台占用命令行。
要想使服务器在后台运行，启动服务器的命令末尾要加“&”符号。服务器启动后，可以用ps | grep ftpd命令查看服务器是否正在后台运行。

[root@exynos4412 /]# tcpsvd 0 21 ftpd -w / &
[root@exynos4412 /]# ps | grep tcpsvd
  230 root       0:00 tcpsvd 0 21 ftpd -w /
  233 root       0:00 grep tcpsvd

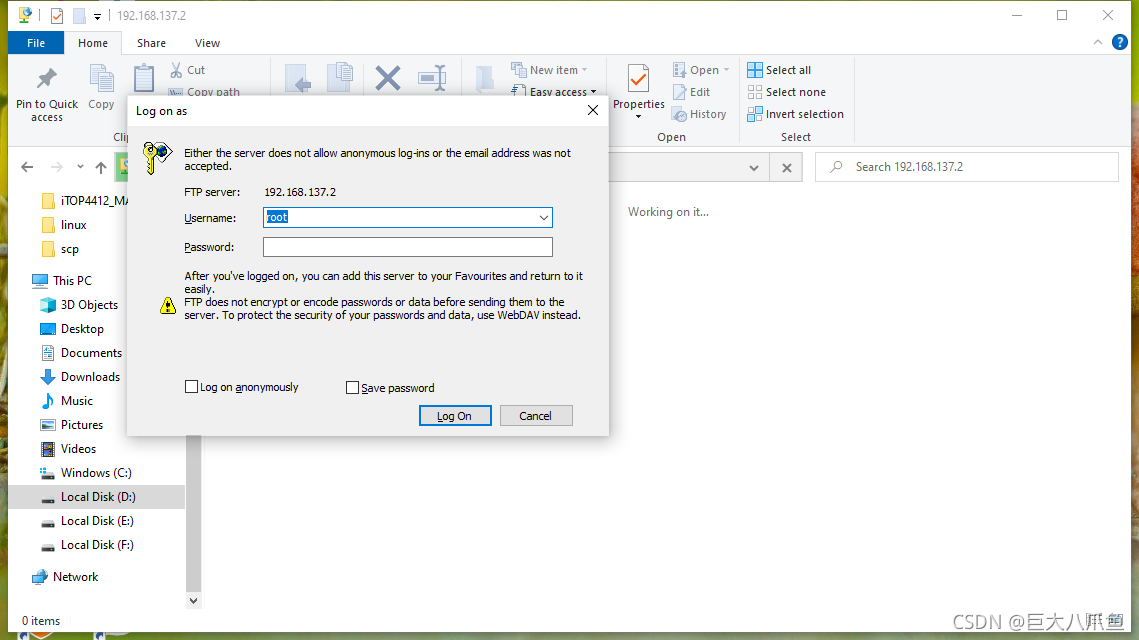

用Windows文件管理器打开FTP服务器，使用root账户登录，密码为之前用passwd命令设置的内容。

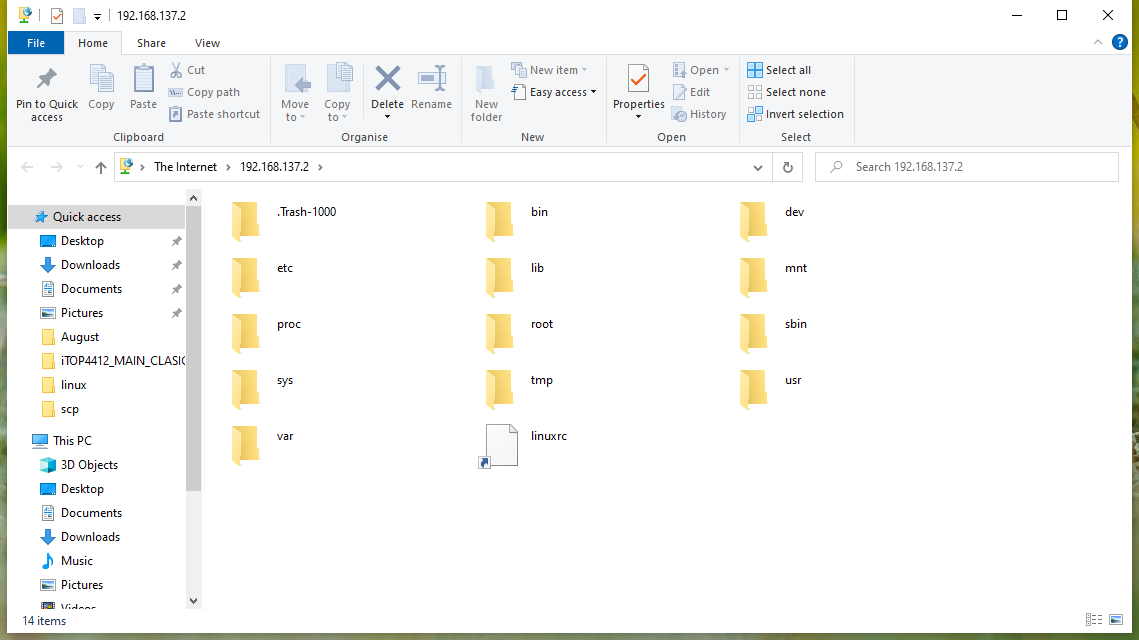

密码输入正确，登录成功后，我们就能看到根目录下的内容了：

可以新建文件夹，上传和下载文件，重命名和删除文件。不过唯一不足的是，这个ftp服务器对中文支持不好。中文文件上传上去，文件名就会变成问号，而且无法在ftp中删除这些文件，只能去命令行里面用rm命令删除。

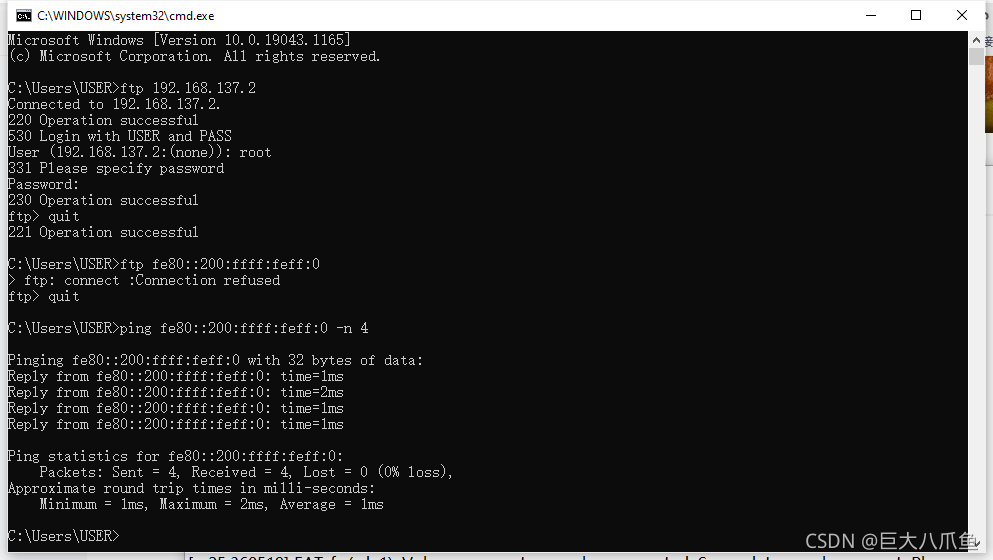

经测试，FTP服务器不支持IPv6，无法通过IPv6地址访问。

使用Busybox Telnet服务器

telnet服务器依赖于mdev，所以使用telnet服务器前，一定要先配置好U盘的自动挂载/卸载功能。
执行telnetd命令就能启动服务器了，服务器启动后自动转入后台运行。
如果telnetd命令执行后，用ps | grep telnetd看不到telnetd进程，说明mdev没有配置好，telnetd服务器启动失败。

[root@exynos4412 /]# telnetd
[root@exynos4412 /]# ps | grep telnetd
  274 root       0:00 telnetd
  276 root       0:00 grep telnetd

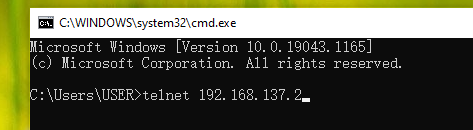

打开Windows系统的控制台（cmd），执行telnet 192.168.137.2命令，就能连接板子的telnet服务器了。连接成功后首先输入root账号的用户名和密码，然后进入的是shell界面。
提示：如果Windows里面提示找不到telnet命令，则需要在控制面板--->程序和功能-->打开或关闭Windows功能里面安装telnet客户端。

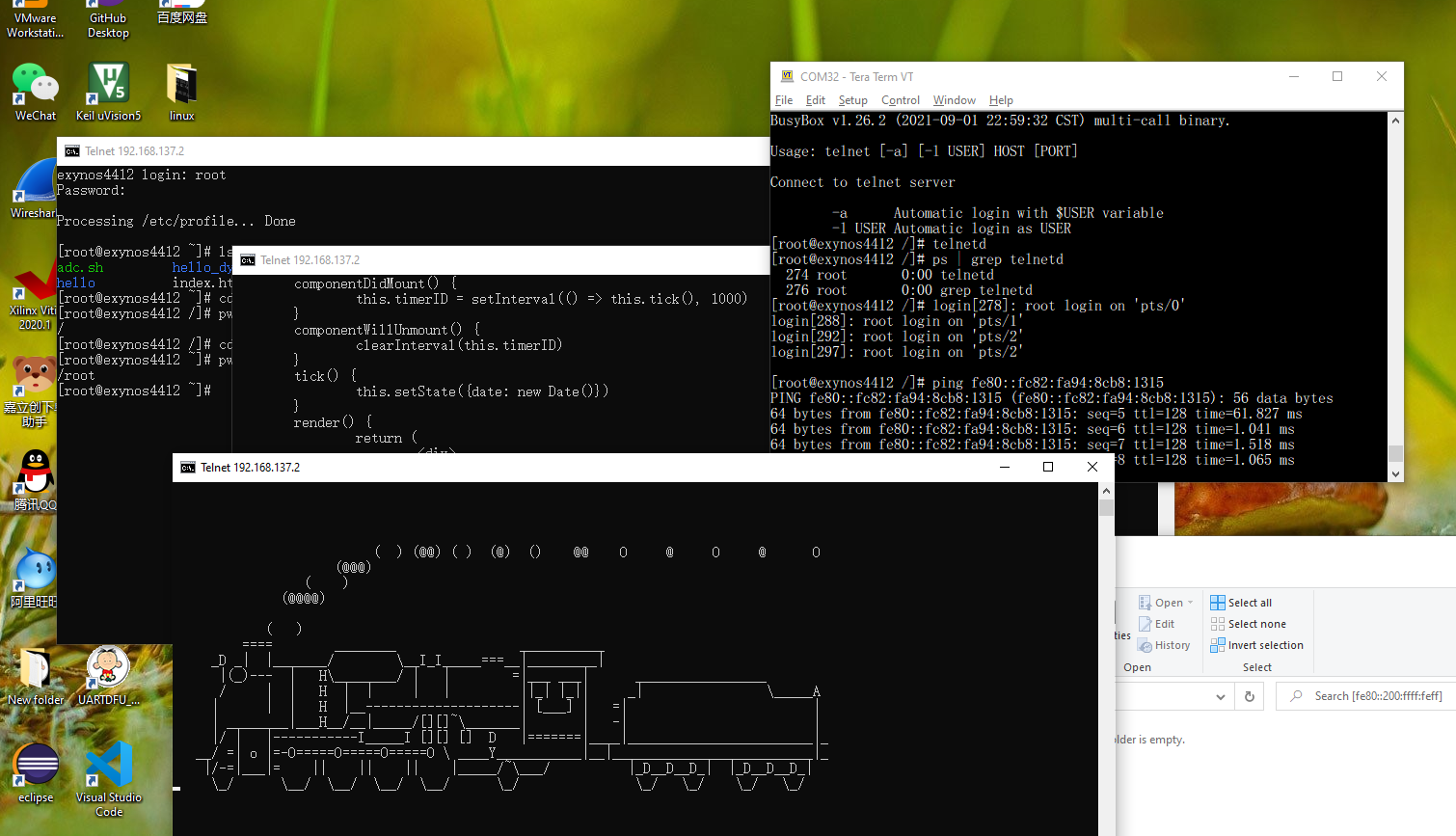

而且还能同时打开多个telnet终端，终端里面还可以运行sl程序跑一下小火车：

有了telnet服务器，我们就可以不要串口线，直接通过网口连接板子的shell终端，操作板子了！
板子的IPv6地址为fe80::200:ffff:feff:0，我们还可以通过IPv6连接板子。
在/dev/pts文件夹里面可以看到当前一共连接了多少个终端。

到现在，HTTP、FTP和Telnet服务器都已经正常工作了，我们将其加入开机脚本/etc/init.d/rcS中，让它们开机自动启动：

使用ftpget和ftpput命令

除了使用Busybox FTP服务器外，我们可以在自己电脑上搭建一个FTP服务器，让板子来访问。用ftpget命令下载文件，用ftpput命令上传文件。
我们可以使用Windows里面的Internet 信息服务（IIS）来搭建FTP服务器。在“打开或关闭Windows功能”里面安装好IIS（要勾选FTP），然后打开IIS管理器，我们要配置成登录用户和匿名用户访问不同的文件夹，登录用户有读写权限，匿名用户只有读权限，操作步骤如下。

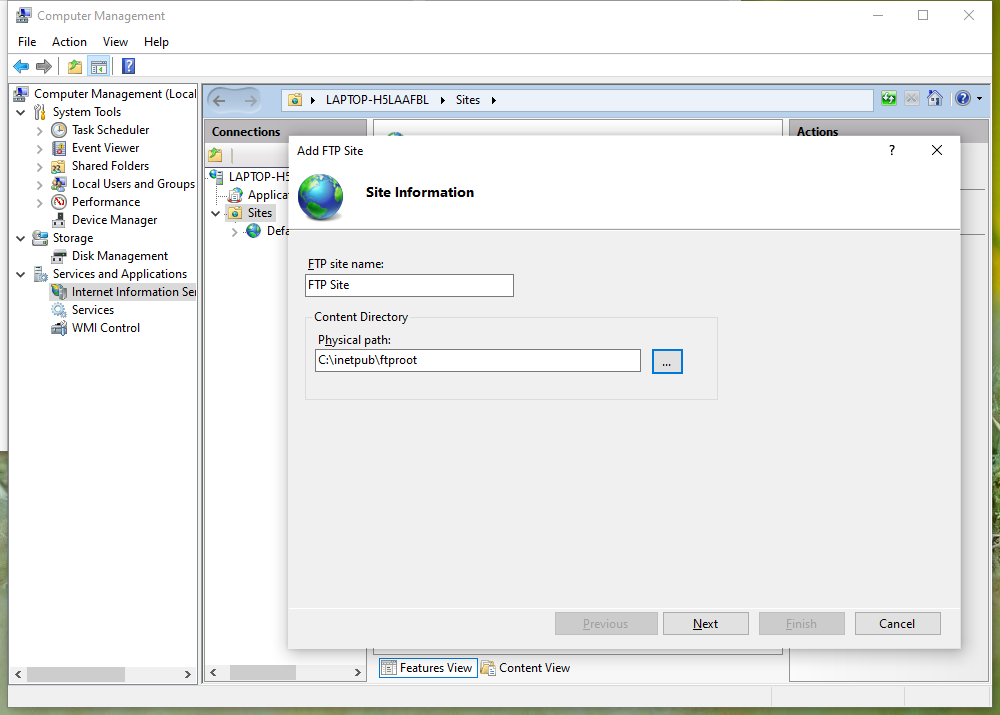

添加FTP站点，文件夹路径为C:\inetpub\ftproot：

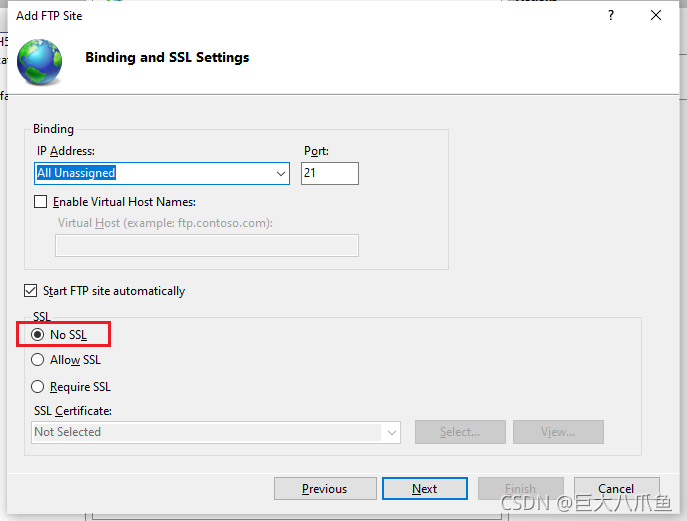

选择No SSL：

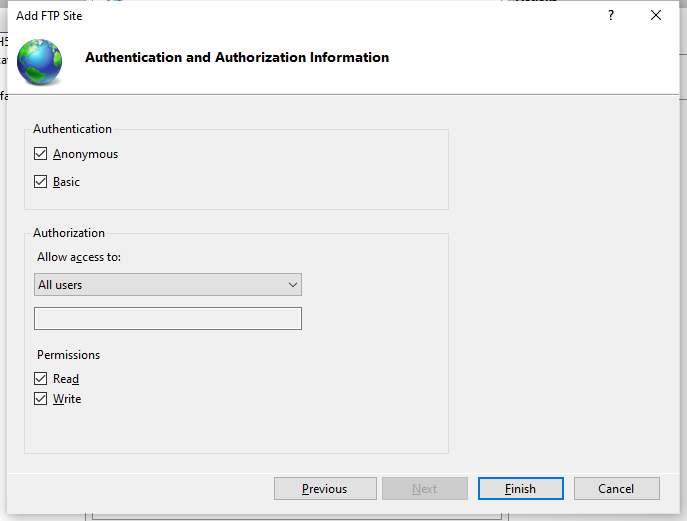

勾选Anonymous（匿名）和Basic认证方式，打开登录用户（All users）的读写权限，然后点击Finish按钮：

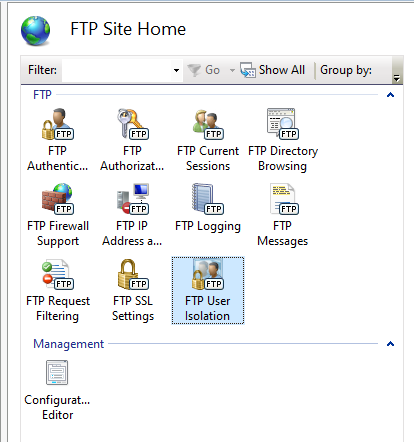

进入FTP User Isolation（用户文件夹隔离）配置：

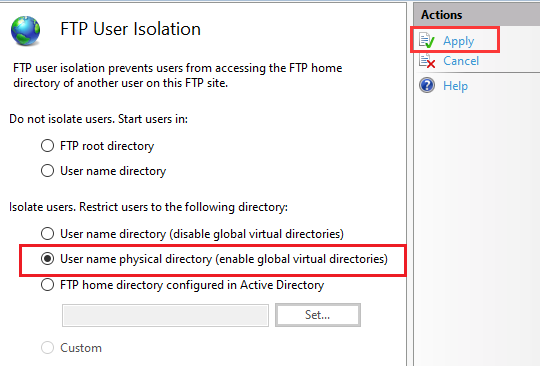

选择Isolate users. User name physical directory (enable global virtual directories)，然后点击Apply：

建立C:\inetpub\ftproot\LocalUser\Public文件夹，供匿名用户使用，在里面放置一个from_public.c文件。
建立C:\inetpub\ftproot\LocalUser\Oct1158文件夹，供登录用户Oct1158（选择自己电脑的用户名）使用，在里面放置一个from_oct1158.c文件。

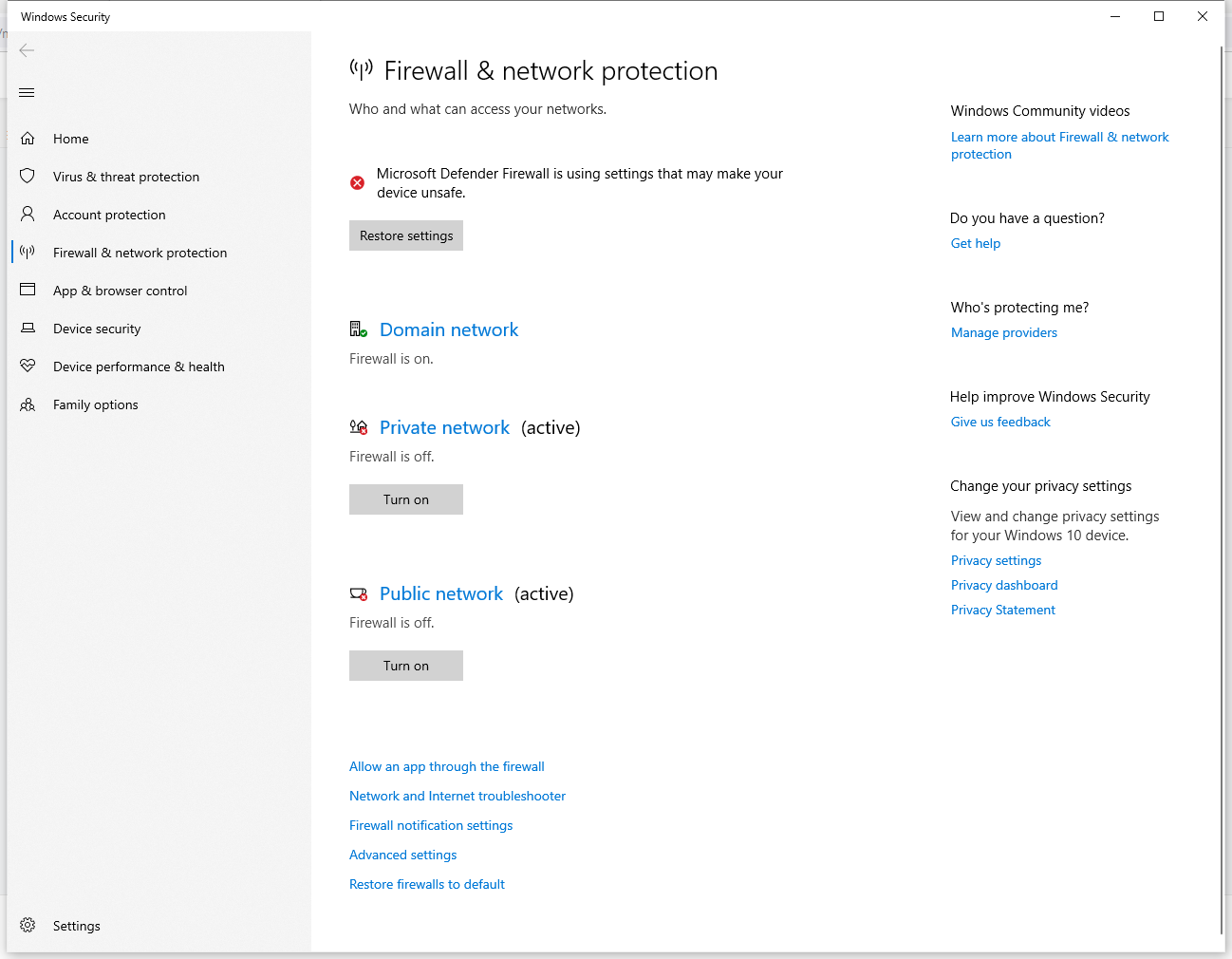

关闭Windows防火墙：

现在，匿名用户可以登录FTP，只有读权限。登录用户Oct1158后，可读可写。让我们在板子上试试看。
匿名登录服务器，下载from_public.c文件：ftpget 192.168.137.1 from_public.c
通过Oct1158账户登录服务器，密码为XXXXXX，下载from_oct1158.c文件：ftpget -u oct1158 -p XXXXXX 192.168.137.1 from_oct1158.c
匿名登录服务器，上传leds.sh文件：ftpput 192.168.137.1 leds.sh
（上传失败，提示ftpput: unexpected server response to STOR: 550 Access is denied.）
通过Oct1158账户登录服务器，密码为XXXXXX，上传leds.sh文件：ftpput -u oct1158 -p XXXXXX 192.168.137.1 leds.sh
如果执行ftpget/ftpput命令后，一直停住不动，就说明电脑防火墙没关，板子访问不了电脑上的ftp服务器。

通过网络烧写uboot、内核和设备树

以前要烧写uboot、内核和设备树，板子要先关机，取下内存卡，拿一个读卡器把内存卡插到电脑上，插入虚拟机中，再使用dd命令烧写。烧写完了，安全弹出读卡器，把内存卡插到板子上，板子再开机，很麻烦。
但是现在有了网络，就要简单很多了。我们事先把uboot、内核和设备树文件放到电脑的IIS FTP服务器上（C:\inetpub\ftproot\LocalUser\Public），在板子上通过ftpget命令下载，然后直接在板子上执行dd命令烧写，再reboot重启板子就可以了。

exynos4412 login: root
Password:

Processing /etc/profile... Done

[root@exynos4412 ~]# mkdir kernel
[root@exynos4412 ~]# cd kernel
[root@exynos4412 ~/kernel]# ftpget 192.168.137.1 u-boot-iTOP-4412.bin
[root@exynos4412 ~/kernel]# ftpget 192.168.137.1 uImage
[root@exynos4412 ~/kernel]# ftpget 192.168.137.1 myexynos4412-itop-elite.dtb
[root@exynos4412 ~/kernel]# ls
myexynos4412-itop-elite.dtb  u-boot-iTOP-4412.bin         uImage
[root@exynos4412 ~/kernel]# dd if=u-boot-iTOP-4412.bin of=/dev/mmcblk0 seek=1
781+1 records in
781+1 records out
400112 bytes (390.7KB) copied, 0.073484 seconds, 5.2MB/s
[root@exynos4412 ~/kernel]# dd if=uImage of=/dev/mmcblk0 seek=4096
10776+1 records in
10776+1 records out
5517576 bytes (5.3MB) copied, 1.042179 seconds, 5.0MB/s
[root@exynos4412 ~/kernel]# dd if=myexynos4412-itop-elite.dtb of=/dev/mmcblk0 seek=2048
109+1 records in
109+1 records out
55843 bytes (54.5KB) copied, 0.010244 seconds, 5.2MB/s
[root@exynos4412 ~/kernel]# reboot
[root@exynos4412 ~/kernel]#

Connection to host lost.

通过DHCP自动从路由器获取IP地址

Busybox里面自带了udhcpc和udhcpd两种程序。
udhcpc是DHCP客户端，板子和路由器之间插了一根网线，板子通过路由器上网，板子是从路由器那里获取IP地址和DNS服务器的地址。
udhcpd是DHCP服务器，板子本身做路由器，其他设备插到板子上，通过板子来上网。
显然我们这里应该采用的是udhcpc。
有了DHCP，我们就不需要手工配置网口的IP地址和DNS服务器地址，直接就能上网，ping通百度。以下是udhcpc的配置过程。
首先我们删除之前手工配置的DNS服务器地址：

[root@exynos4412 /]# rm /etc/resolv.conf

将busybox压缩包里面的examples/udhcp/simple.script复制到根文件系统的usr/share/udhcpc文件夹下，并重命名为default.script：

[oct1158@fedora df9ab0e3-4168-4efe-8175-fb6eb4af4e03]$ sudo mkdir -p usr/share/udhcpc/
[sudo] password for oct1158:
[oct1158@fedora df9ab0e3-4168-4efe-8175-fb6eb4af4e03]$ sudo cp ~/Downloads/busybox-1.26.2/examples/udhcp/simple.script usr/share/udhcpc/default.script

修改根文件系统的/etc/init.d/rcS开机脚本，删除一切关于eth0的配置，然后添加udhcpc命令：
ifconfig lo up
udhcpc -b -x hostname:$(hostname) &

#! /bin/sh

/bin/mount -a
/bin/hostname -F /etc/hostname

mkdir /dev/pts
mount -t devpts devpts /dev/pts
echo /sbin/mdev > /proc/sys/kernel/hotplug
mdev -s

ifconfig lo up
udhcpc -b -x hostname:$(hostname) &

httpd -h /var/www/html
tcpsvd 0 21 ftpd -w / &
telnetd

udhcpc的-b参数是必须要加的，防止板子没插网线，开机时一直在那里获取IP地址，一直打印udhcpc: sending discover。
有了-b参数，打印几次udhcpc: sending discover后就会提示udhcpc: no lease, forking to background，程序自动转入后台运行。等到有网的时候，程序在后台自动获取IP地址，不向控制台打印任何信息。
加-x hostname:$(hostname)参数是为了能在路由器的管理页面里面看到设备名称。注意$(hostname)不能换成$HOSTNAME，因为开机时$HOSTNAME的值为(none)。
加&的目的是开机时udhcpc立即转入后台运行，缩短开机时间。

配置完毕，重新启动开发板，一开机就能够直接ping通百度：

[root@exynos4412 /]# ping www.baidu.com -c 4
PING www.baidu.com (36.152.44.95): 56 data bytes
64 bytes from 36.152.44.95: seq=0 ttl=52 time=34.727 ms
64 bytes from 36.152.44.95: seq=1 ttl=52 time=61.846 ms
64 bytes from 36.152.44.95: seq=2 ttl=52 time=161.664 ms
64 bytes from 36.152.44.95: seq=3 ttl=52 time=65.887 ms

--- www.baidu.com ping statistics ---
4 packets transmitted, 4 packets received, 0% packet loss
round-trip min/avg/max = 34.727/81.031/161.664 ms

用ps命令可以看到，udhcpc进程一直在后台运行，没有退出：

[root@exynos4412 /]# ps | grep udhcpc
  573 root       0:00 udhcpc -b -x hostname exynos4412
  585 root       0:00 grep udhcpc

此外还可以发现，udhcpc运行后，/etc/resolv.conf文件又自动重新生成了：

[root@exynos4412 /]# cat /etc/resolv.conf
search mshome.net
nameserver 192.168.137.1

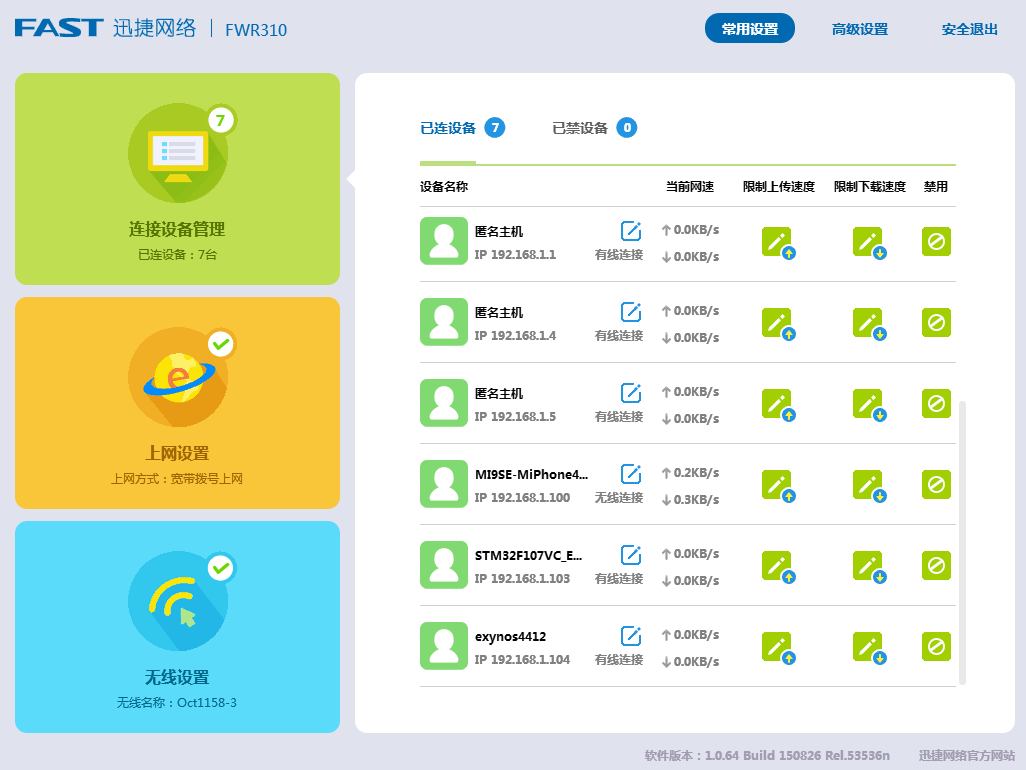

路由器管理页面里面可以看到exynos4412这个设备：

让板子通过笔记本电脑上网

有些环境下，特别是公司里面，路由器往往离桌子很远，板子上又只有有线网口。如果找不到那么长的网线，那调试起来就很不方便。
现在的笔记本电脑一般同时拥有有线网口和无线网卡（WiFi），如果笔记本电脑通过WiFi连接远处的无线路由器上网，然后板子的网线插到电脑的有线网口上，通过电脑上网，那就好了。

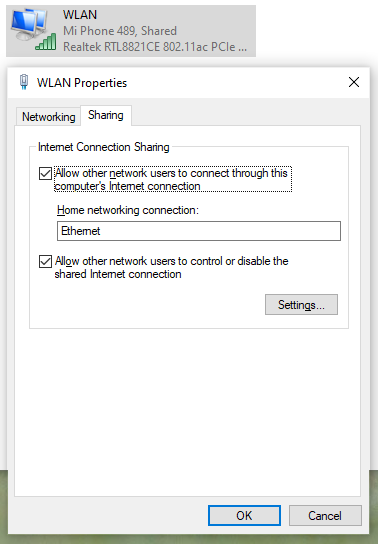

Windows系统提供了Internet 连接共享（ICS）的功能，笔记本的无线网卡连接了无线路由器，能上网之后，我们在无线网卡上启用ICS，将连接共享到有线网卡上，板子插一根网线到这个有线网卡上，板子就能上网了。

此时，有线网卡的IP地址和子网掩码自动变为192.168.137.1 255.255.255.0，默认网关为空。这说明Windows在有线网卡上成功启用了DHCP服务器，板子可以从电脑自动获取到IP地址。
也就是说，Windows系统不仅有DHCP客户端的功能，也有DHCP服务器的功能。

[下一篇]

巨大八爪鱼

关注

0
点赞
踩
2

收藏

觉得还不错? 一键收藏
打赏
2
评论
【教程】迅为iTOP-4412精英版exynos4412开发板搭建原生Linux最小系统（四）

[上一篇]配置用户账户到目前为止，我们的最小Linux系统里面还没有任何用户账户，就连root账户也没有。我们执行whoami命令查看当前登录的用户，提示找不到0号用户：/ # whoamiwhoami: unknown uid 0用ls -l命令查看文件列表时，也只能看用户和组的ID号（root用户id为0），看不到名称：/ # ls -l roottotal 28-rwxr-xr-x 1 0 0 170 Jan 1 00:1
复制链接

扫一扫
