BIM Revit新功能“墙按面拆分”,一键将带面层的墙,按面层拆分成单个墙

# 简介

在BIM设计过程中，墙体的构造往往包含多个面层，如饰面、保温层等。在实际应用中，设计师可能需要对墙体进行拆分，以便进行更加精细的管理和调整。为了解决这一需求，我们推出了一款Revit插件新功能——墙按面拆分。

功能简介

本功能可对带面层的墙进行自动拆分，将墙体的各个面层分解为单独的墙实例，方便用户对不同面层进行独立调整和管理。



核心功能点

1. 智能选择墙体

• • 仅支持具有多个面层的墙体（如带饰面层、保温层等的复合墙）。
  • 通过交互选择需要拆分的墙体，插件自动识别符合条件的墙体。

1. 按层拆分

• • 依据Revit墙类型的复合结构（Compound Structure）进行分解。
  • 逐层解析墙体的材料、功能属性，并生成相应的墙实例。

1. 原墙体转换

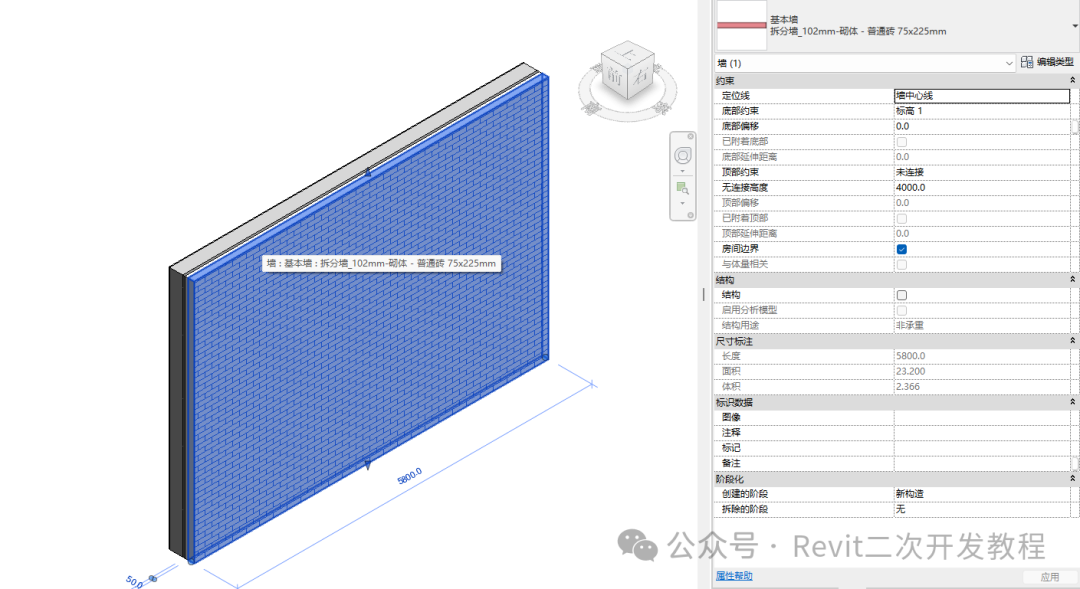

• • 拆分后的墙体会按照原墙体的几何位置进行排列。
  • 中心层默认转换为主墙，其余层分别生成独立墙实例。

1. 完整继承墙体参数

• • 新创建的墙体会保留原墙体的标高、基准偏移、高度、顶部偏移等属性。
  • 自动分配对应的材料参数，确保信息完整。



使用方法

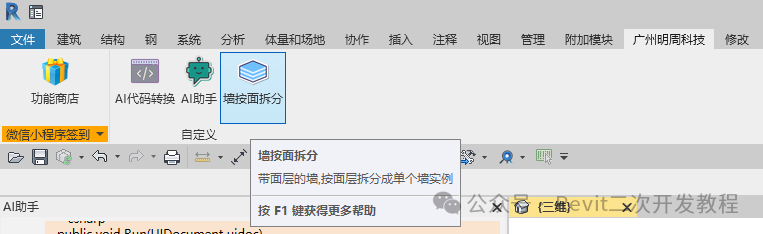

1. 在Revit中运行插件，点击墙按面拆分命令。
2. 选择带面层的墙体，插件会自动筛选符合条件的墙体。

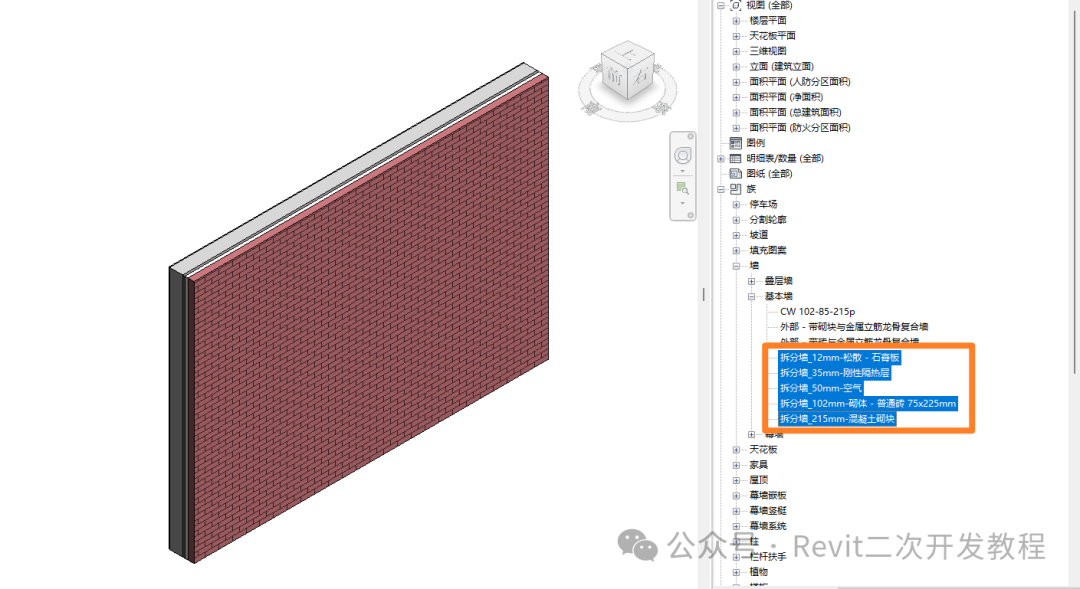

3. 运行拆分命令，插件会将墙体按面层拆分为多个独立墙实例。
4. 拆分完成后，可分别编辑各个墙体的属性，或进行进一步调整。

按需求不断完善中~

应用场景

• 建筑设计：可拆分不同功能区域的墙体，如防火层、隔热层等，方便施工管理。
• 装修设计：按饰面材质拆分，便于控制不同墙面的装饰效果。
• 能耗分析：对墙体的保温层单独分析，提高建筑能耗计算的精确度。

总结

该功能极大地提高了墙体拆分的自动化程度，使得设计人员可以更高效地对墙体的不同层级进行编辑和管理。欢迎大家下载使用，并在实际项目中体验它的便捷性！

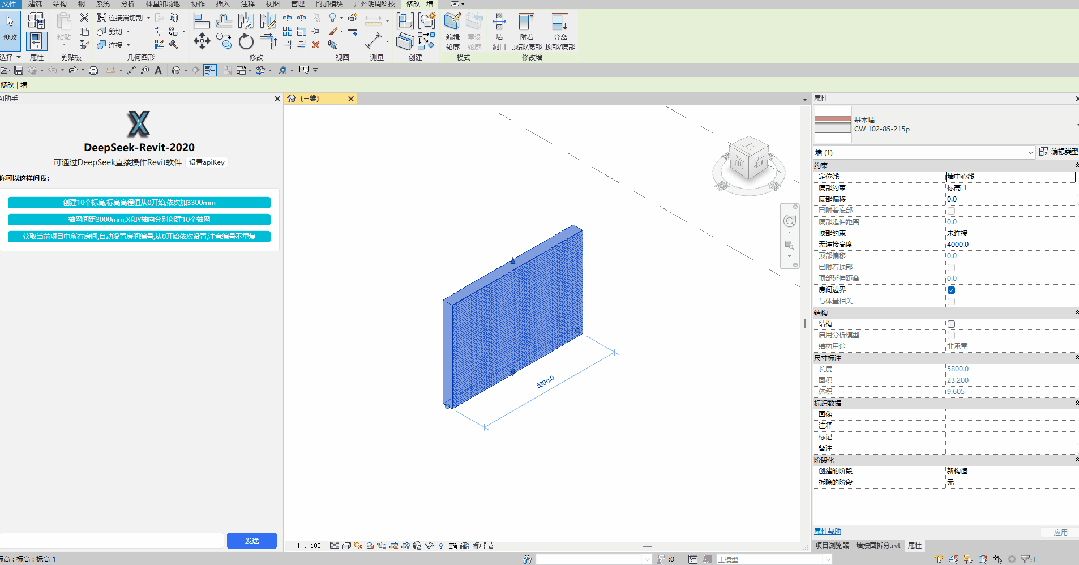

AI助手功能,这应该是目前国内唯一一款已发布的非ppt式,将Revit接入deepseek的功能~

当然大模型能否正确回答问题

需要在提问上不断下功夫

# 写在最后 #

粉丝Free提需求！！

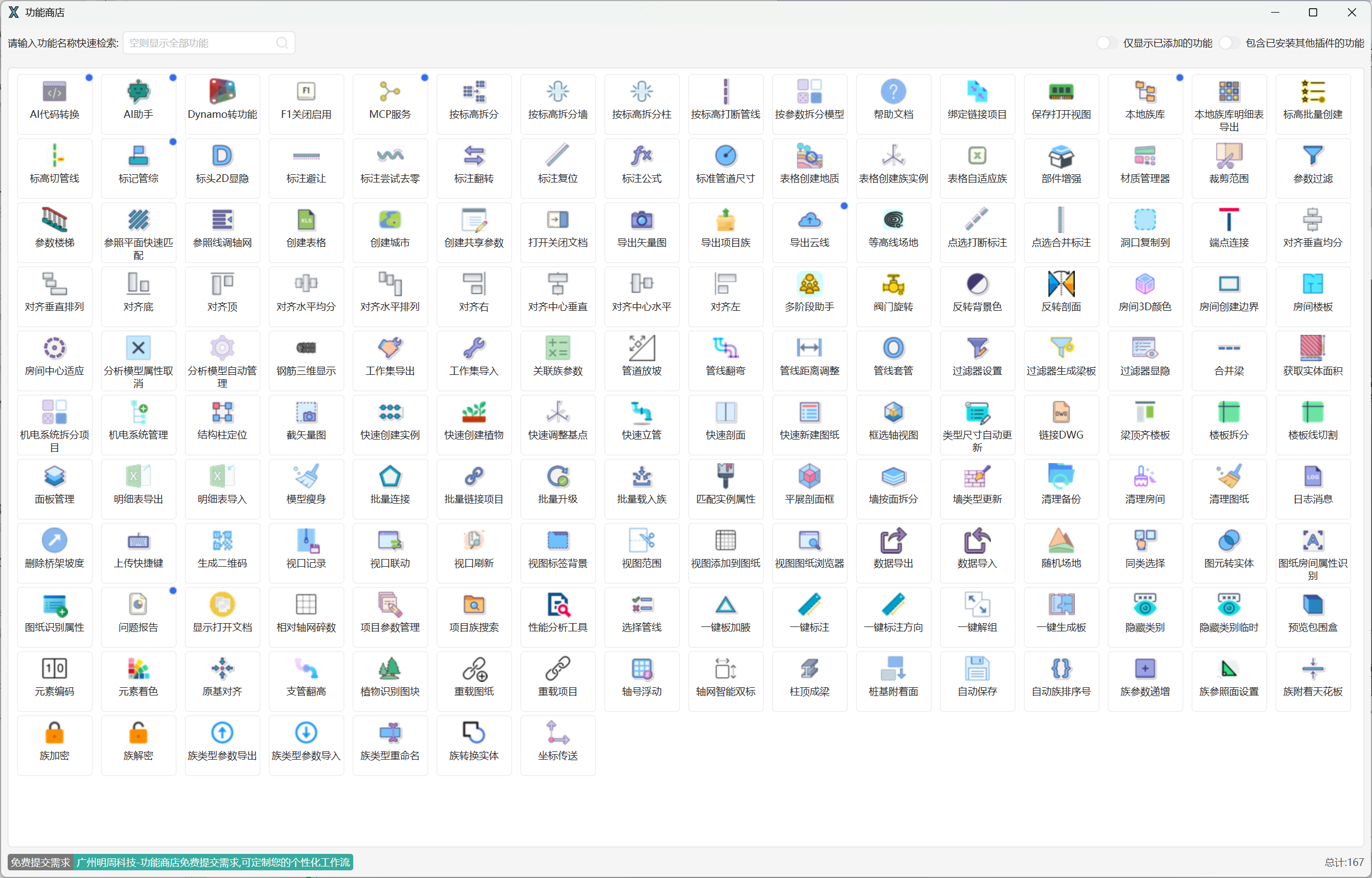

如果你正在寻找提效的工具，希望这个免费的功能商店能帮到你
如果你对插件开发感兴趣，欢迎与我们交流一起探讨更多Revit使用技巧

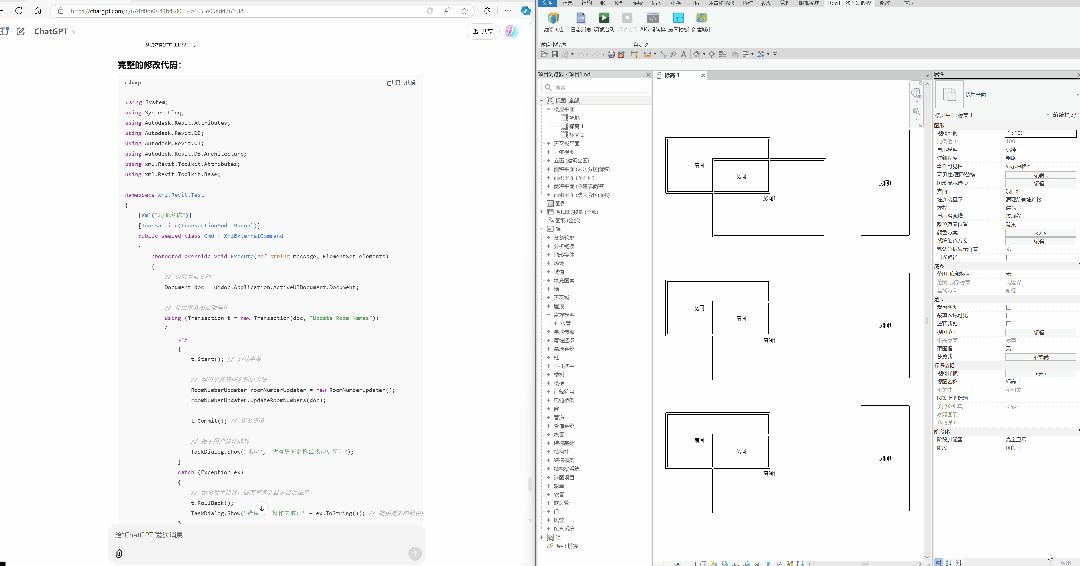

AI一键生成Revit插件功能
