在建筑信息模型（BIM）的快速发展中，新的标准和技术不断涌现，旨在提升模型协调和人工智能（AI）自动化的效率。Revit Model Context Protocol (MCP) 正是这样一项创新技术，旨在通过标准化AI与BIM工具之间的交互，彻底改变Revit工作流中的模型协调、互操作性和自动化。本文将深入探讨MCP的核心概念、其对Revit用户的意义、优势与局限性，以及如何通过AI驱动的解决方案提升BIM流程。

什么是Revit Model Context Protocol (MCP)？

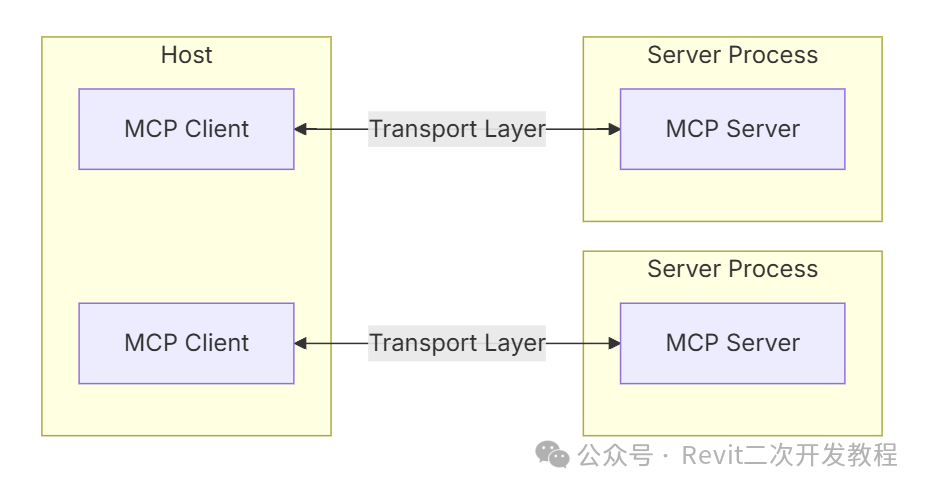

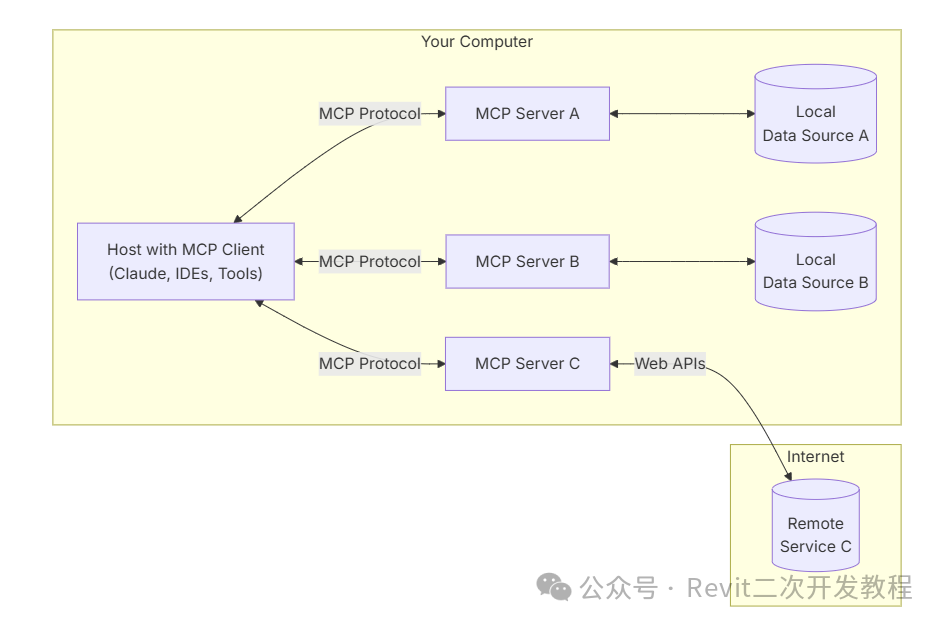

MCP是一种开放协议，旨在为大型语言模型（如Anthropic的Claude或OpenAI的GPT-4）提供与外部工具、数据和软件交互的标准方式。简单来说，MCP定义了一种通用语言，使得AI能够理解和操作外部上下文（如Revit模型），而无需每次进行定制集成。MCP的核心思想是通过一个标准化的接口，将AI与Revit模型的数据和操作解耦，使得AI可以通过预定义的端点查询或命令Revit模型。

MCP对Revit模型协调与互操作性的影响
MCP在建筑、工程和施工（AEC）行业中最具潜力的应用之一是提升模型协调和互操作性。在复杂的项目中，通常需要处理多个Revit文件（如建筑、结构、MEP模型）以及其他软件。MCP通过提供一个统一的接口，使得AI能够从多个数据源中提取信息，实时检测模型之间的差异，从而减少手动协调的工作量。

例如，一个AI助手可以通过MCP服务器访问建筑和结构模型，自动检测两者之间的冲突。由于MCP标准化了数据交换，AI无需直接读取Revit文件或IFC导出文件，只需通过协议请求相关上下文（如“获取第三层的所有梁”或“列出第三层的墙ID和坐标”），即可获得结构化数据。这种跨模型的一致性访问能力，大大提升了模型协调的效率。

MCP在BIM工作流中的关键优势

标准化集成：MCP为AI与设计应用程序的集成提供了通用方法，无需为每个软件编写独特的代码。
提升模型协调：MCP使得AI能够从多个来源聚合信息，实时分析模型数据，检测冲突或强制执行命名和编号标准。
互操作性与灵活性：MCP的开放性意味着它不依赖于单一供应商或AI，用户可以根据需求选择或切换AI提供商。
自动化与效率：通过为AI提供对Revit的结构化访问，MCP可以大幅提升自动化水平，减少重复性任务的工作量。
安全数据处理：MCP的设计考虑了数据安全性，确保模型数据在本地服务器上处理，避免敏感信息泄露。
可扩展性与可重用性：一旦实现了MCP服务器，可以在多个项目中重复使用，甚至可以扩展到其他工具中。

MCP的局限性与实际应用中的考虑
尽管MCP具有巨大的潜力，但其在实际应用中仍存在一些局限性：

早期采用阶段：MCP是一项新技术，尚未成为Revit的内置功能，目前的实施可能需要定制开发。
性能与数据量：BIM模型通常非常庞大，MCP服务器需要处理大量数据，可能会影响性能。
AI的准确性与可靠性：MCP虽然连接了AI与数据，但并不能保证AI始终正确使用数据，仍需人工监督。
安全性与权限管理：暴露模型数据意味着需要严格控制AI的访问权限，避免敏感信息泄露或意外修改。
学习曲线与维护：BIM管理者需要学习如何设置和维护MCP服务器，并随着协议的更新进行调整。
并非互操作性的万能解决方案：MCP虽然提升了AI与BIM工具的交互，但并不能完全替代传统的互操作性格式（如IFC或API）。

与MCP原则一致的AI自动化工具
尽管MCP本身是一个底层协议，但其核心思想已经在一些AI驱动的BIM自动化工具中得到了体现。例如，ArchiLabs开发的AI助手可以通过自然语言指令自动执行Revit中的任务，如创建图纸、标记门窗等。这种工具通过将AI与Revit模型上下文连接，大幅提升了工作流的效率。

另一个例子是DWD AI Assistant，这款Revit插件允许用户通过聊天界面与AI交互，执行模型修改、分析和优化等任务。这些工具展示了如何通过AI与BIM模型的结合，实现智能自动化。

try
{
    using (TcpClient client = new TcpClient("localhost", 8080))
    {
        using (NetworkStream stream = client.GetStream())
        {
            // 发送JSON数据
            byte[] data = Encoding.UTF8.GetBytes(jsonRpcRequest);
            await stream.WriteAsync(data, 0, data.Length);

            // 接收响应
            byte[] buffer = new byte[4096];
            int bytesRead = await stream.ReadAsync(buffer, 0, buffer.Length);
            if (bytesRead > 0)
            {
                string response = Encoding.UTF8.GetString(buffer, 0, bytesRead);
                XmlDoc.ShowBalloon($"服务器响应: {response}");
            }
            else
            {
                XmlDoc.ShowBalloon("未收到服务器响应");
            }
        }
    }
}
catch (SocketException ex)
{
    XmlDoc.ShowBalloon($"网络错误: {ex.Message}");
}
catch (IOException ex)
{
    XmlDoc.ShowBalloon($"通信错误: {ex.Message}");
}
catch (Exception ex)
{
    XmlDoc.ShowBalloon($"异常: {ex.Message}");
}

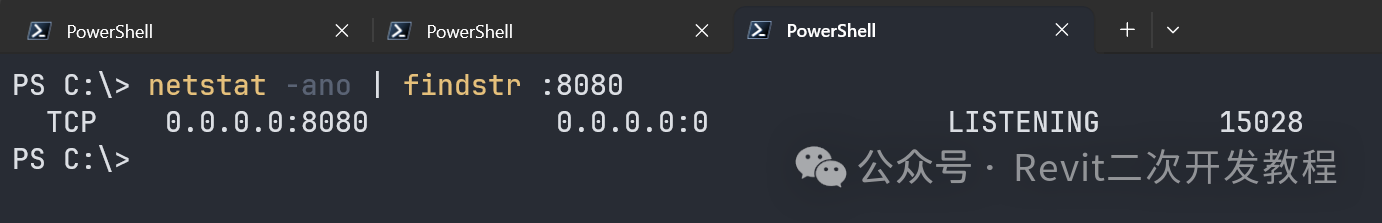

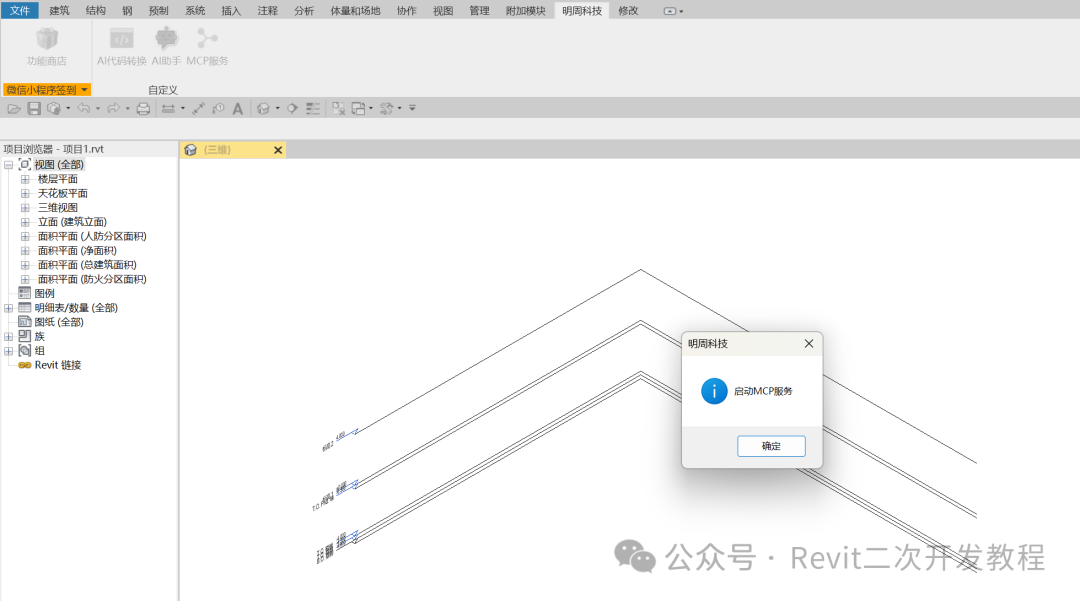

确认服务已启动

行业趋势：AI驱动的BIM自动化与模型协调
随着AI技术的普及，AEC行业正朝着智能自动化的方向迈进。AI助手、连接数据环境、自动化繁琐工作流程步骤、AI用于模型质量检查与合规性审查等趋势，都预示着MCP及其类似技术将在未来发挥重要作用。行业标准的制定和软件供应商的支持，也将推动MCP在BIM工作流中的广泛应用。

import socket
import json

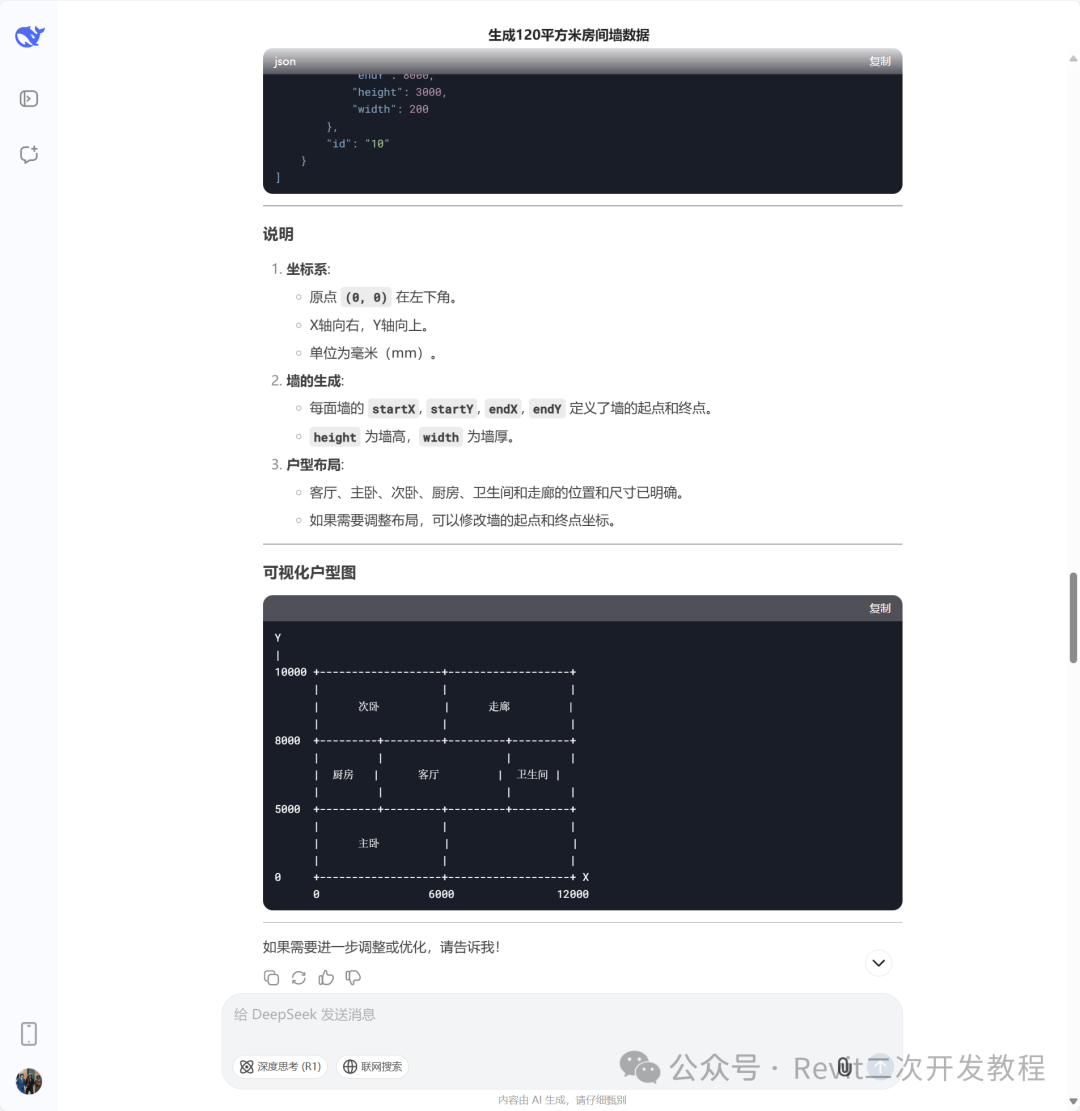

# 定义墙数据
walls = [
    {
        "startX": 0,
        "startY": 0,
        "endX": 12000,
        "endY": 0,
        "height": 3000,
        "width": 200
    },
    {
        "startX": 12000,
        "startY": 0,
        "endX": 12000,
        "endY": 10000,
        "height": 3000,
        "width": 200
    },
    {
        "startX": 12000,
        "startY": 10000,
        "endX": 0,
        "endY": 10000,
        "height": 3000,
        "width": 200
    },
    {
        "startX": 0,
        "startY": 10000,
        "endX": 0,
        "endY": 0,
        "height": 3000,
        "width": 200
    },
    {
        "startX": 6000,
        "startY": 0,
        "endX": 6000,
        "endY": 5000,
        "height": 3000,
        "width": 200
    },
    {
        "startX": 6000,
        "startY": 5000,
        "endX": 12000,
        "endY": 5000,
        "height": 3000,
        "width": 200
    },
    {
        "startX": 12000,
        "startY": 5000,
        "endX": 12000,
        "endY": 8000,
        "height": 3000,
        "width": 200
    },
    {
        "startX": 0,
        "startY": 5000,
        "endX": 6000,
        "endY": 5000,
        "height": 3000,
        "width": 200
    },
    {
        "startX": 6000,
        "startY": 5000,
        "endX": 6000,
        "endY": 8000,
        "height": 3000,
        "width": 200
    },
    {
        "startX": 6000,
        "startY": 8000,
        "endX": 12000,
        "endY": 8000,
        "height": 3000,
        "width": 200
    }
]

# 构造JSON - RPC请求
json_rpc_request = {
    "Id": "2.0",
    "Method": "CreateWalls",
    "Params": walls
}


def send_tcp_data(data, host="localhost", port=8080):
    try:
        # 将数据转换为JSON字符串
        data_str = json.dumps(data)

        # 创建TCP客户端
        with socket.socket(socket.AF_INET, socket.SOCK_STREAM) as client:
            print(f"正在连接到 {host}:{port}")
            client.connect((host, port))
            print("连接成功，发送数据...")

            # 发送数据
            client.sendall(data_str.encode('utf-8'))
            print("数据已发送，等待响应...")

            # 接收响应数据
            buffer = client.recv(4096)
            if buffer:
                response = buffer.decode('utf-8')
                print(f"服务器响应: {response}")
            else:
                print("未收到服务器响应")
    except socket.error as e:
        print(f"网络错误: {e}")
    except Exception as e:
        print(f"异常: {e}")

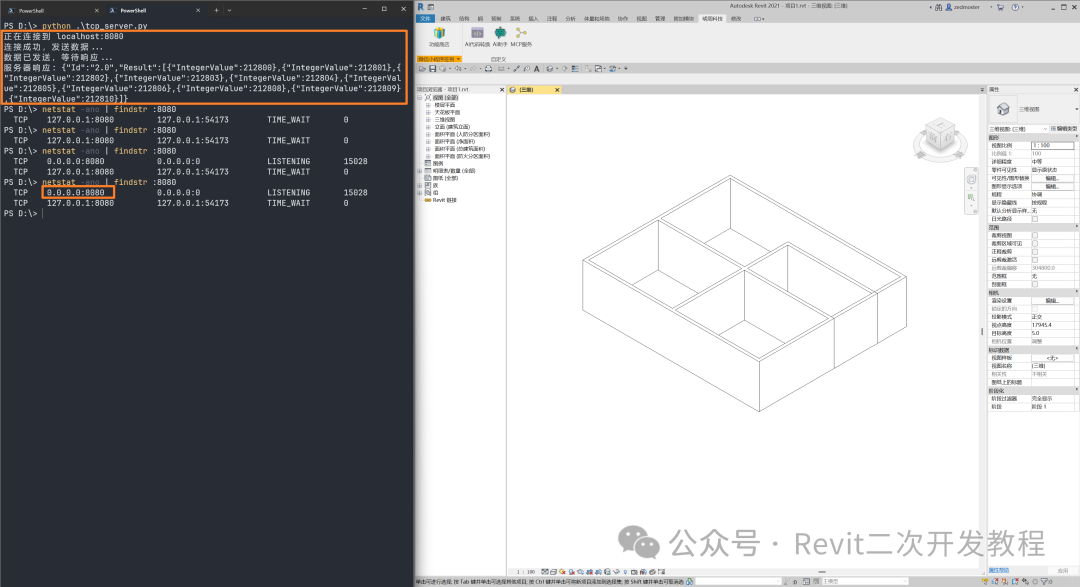

# 发送墙数据
send_tcp_data(json_rpc_request)

结语：拥抱MCP与AI，提升BIM工作流
Revit Model Context Protocol (MCP) 代表了BIM与AI的融合，有望显著提升我们的工作方式。对于BIM管理者和技术型建筑师来说，关注这一技术的发展至关重要。通过探索现有的AI驱动工具，逐步将MCP的原则融入工作流程，AEC行业可以在模型协调、项目交付和设计创新方面迈上新台阶。未来，人类专业知识与AI效率的结合，将成为BIM工作流的常态，而MCP正是这一未来的重要基石。

# 写在最后 #

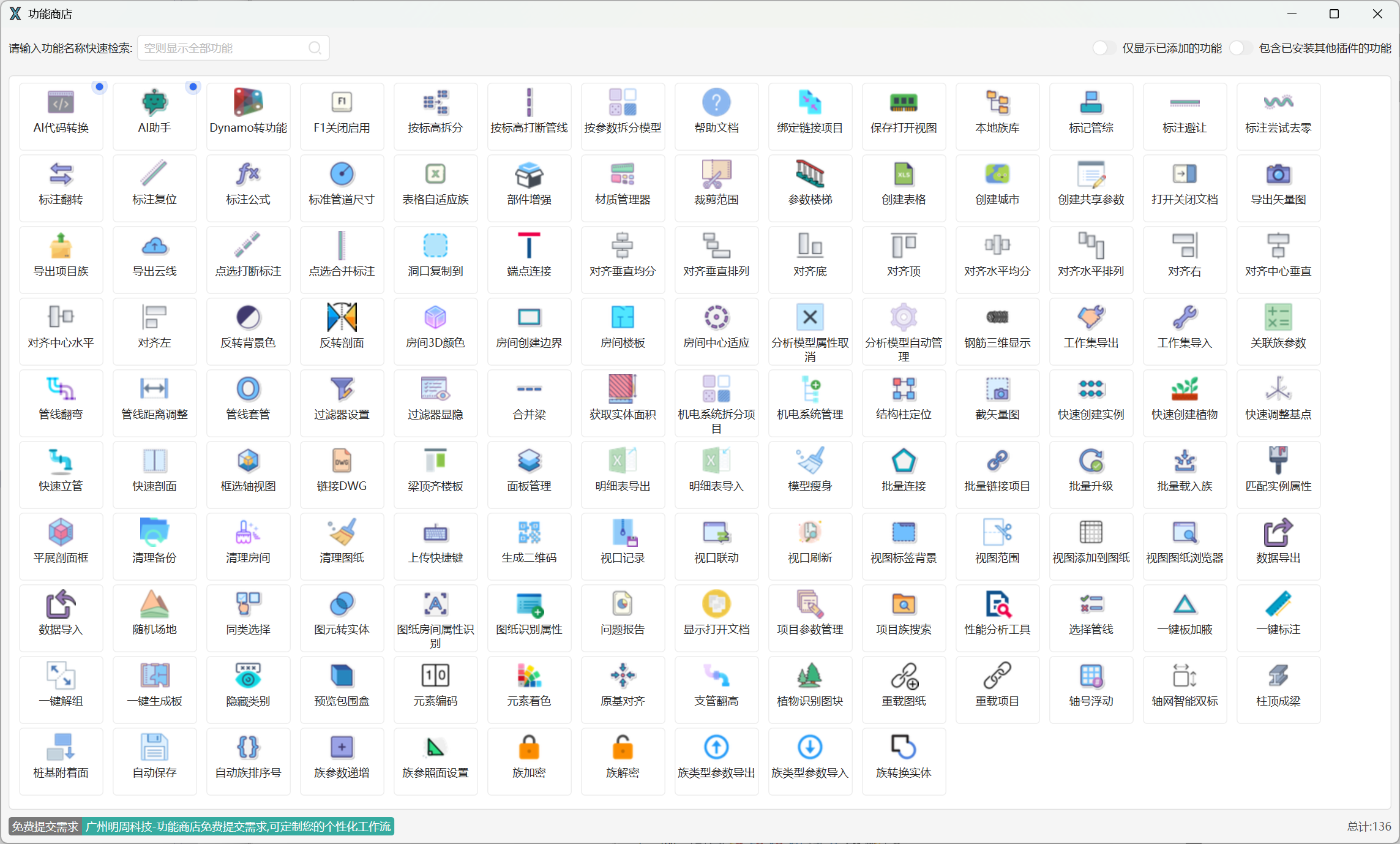

粉丝Free提需求！！如果你正在寻找提效的工具，希望这个免费的功能商店能帮到你

如果你对插件开发感兴趣，欢迎与我们交流一起探讨更多Revit使用技巧

AI一键生成Revit插件功能
