BIM Revit新功能“楼板线切割”根据绘制的线切割楼板

# 简介

分享该Revit插件通过绘制线的方式，快速实现楼板的分割。对于斜板，插件能够自动将其分割为多个水平楼层楼板，提升建模效率和精准度。

使用步骤

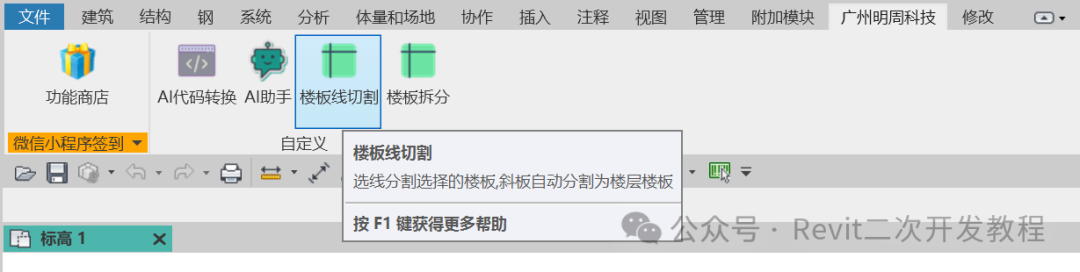

1. 启动插件

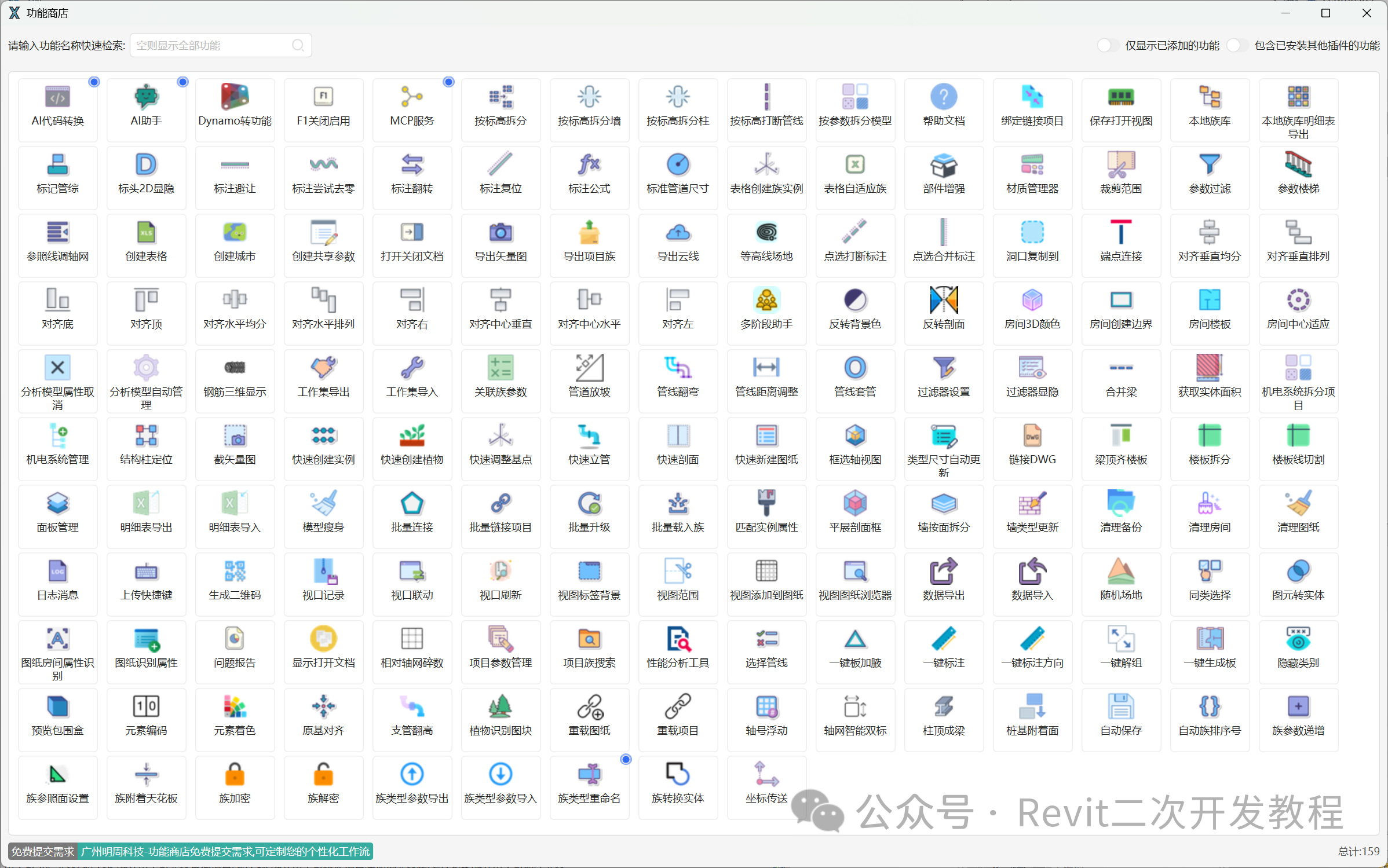

   在Revit中，打开功能store-搜索“楼板线切割”功能双击添加功能到Revit面板上，点击自定义面板上的功能。

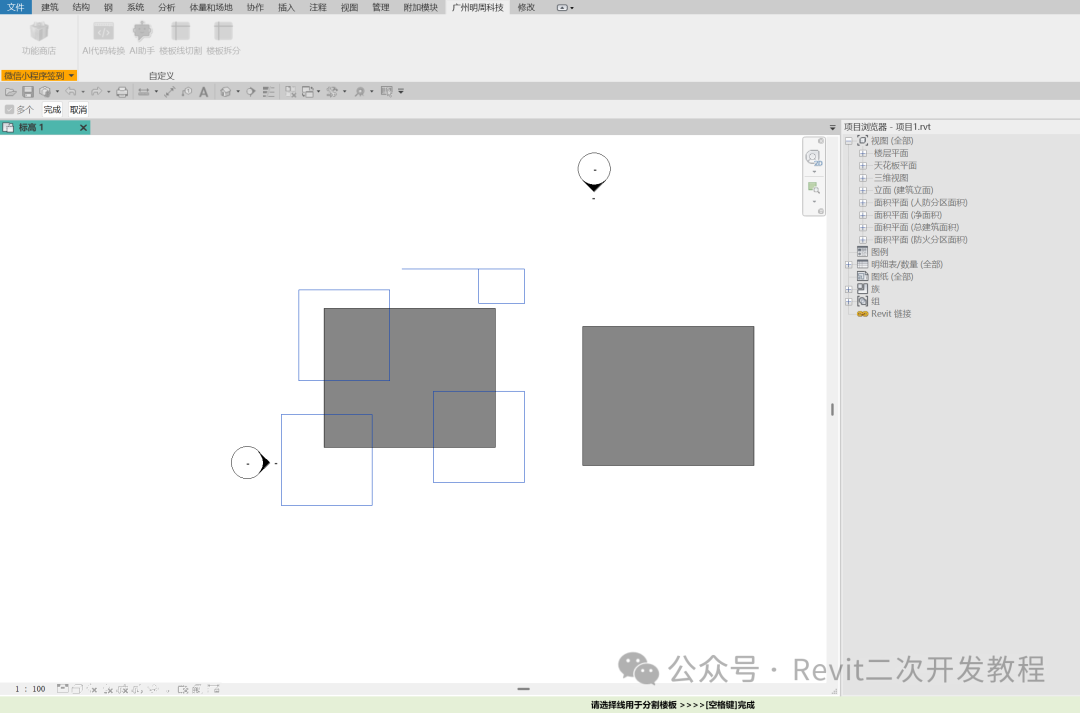

2. 选择切割线
   插件会提示“请选择线用于分割楼板”。

• • 使用鼠标选择需要用于切割的模型线或详图线。
  • 选择完成后，按下确认。

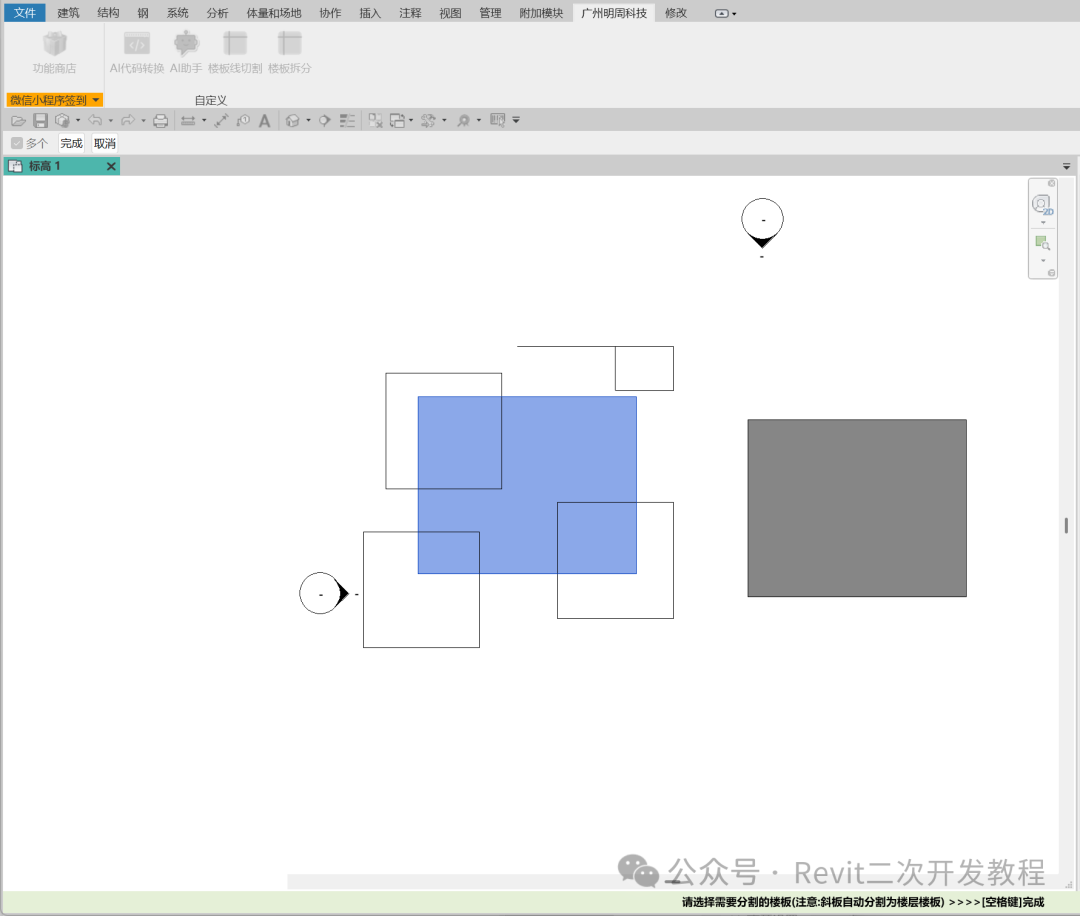

1. 选择需要切割的楼板
   插件会提示“请选择需要分割的楼板(注意:斜板自动分割为楼层楼板)”。

选择完毕后，按下确认。

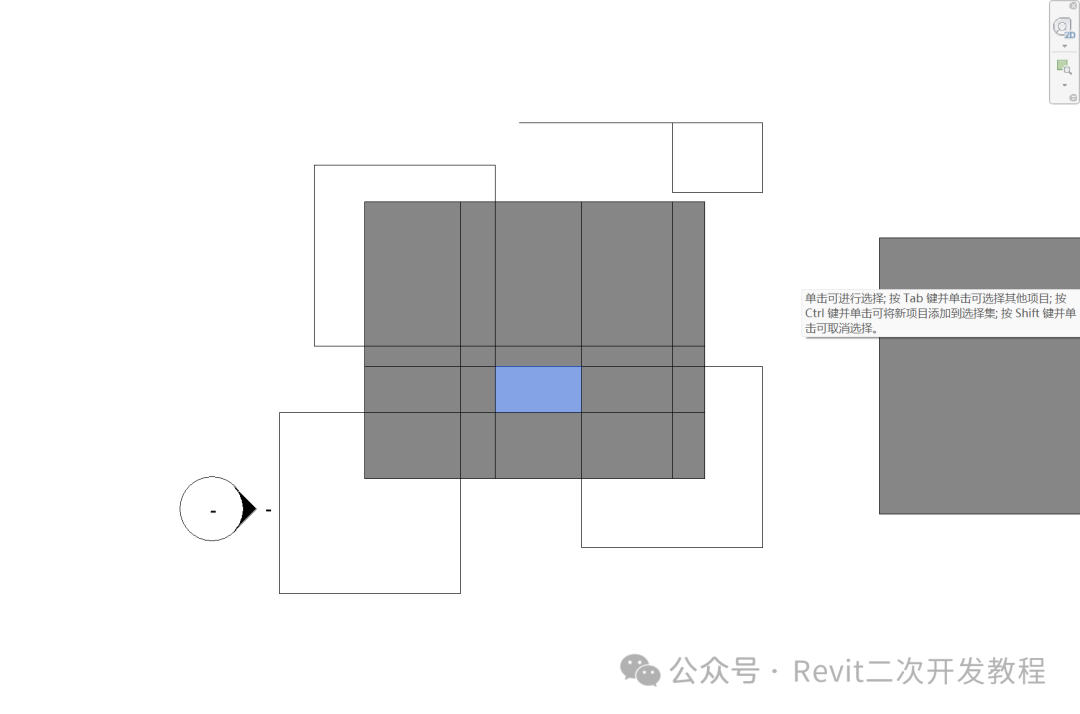

1. 执行切割
   插件将基于所选线条，自动计算并执行楼板切割。

• • 切割逻辑：根据所绘制线条，系统生成切割平面，对楼板实体进行分割。
  • 切割完成后，自动删除原始楼板，保留新的分割楼板。

1. 查看结果

• • 插件会弹出气泡提示“分割完成,总计:X”，X为切割生成的新楼板数量。
  • 同时，日志中记录了详细的切割信息，方便后续查看和追溯。



注意事项

• 切割线必须是闭合或互不重叠的直线，以确保切割效果准确。
• 楼板偏移值将自动继承原始楼板，确保楼层一致性。
• 如果当前楼板无法通过所选线条进行有效切割，插件将提示“当前楼板无法被线切割”。

常见问题

1. 无法选择楼板？

• • 请确保楼板处于可见视图中，且未被隐藏。

1. 切割后没有生成新楼板？

• • 请检查所选切割线是否正确，或者楼板是否处于斜板状态。

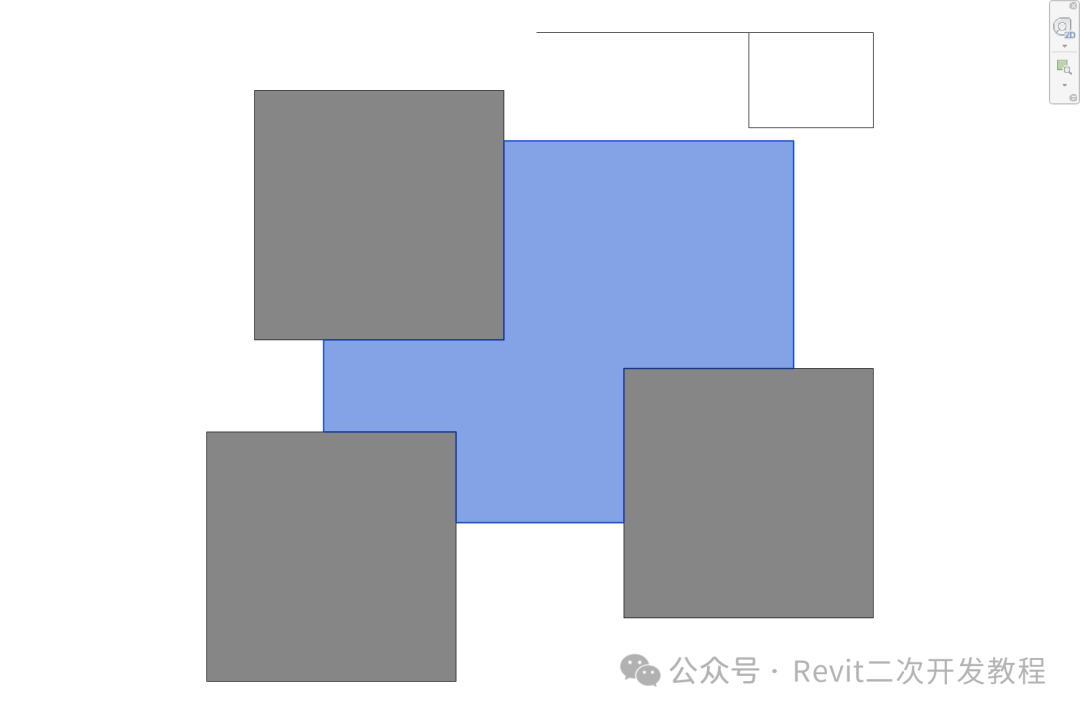

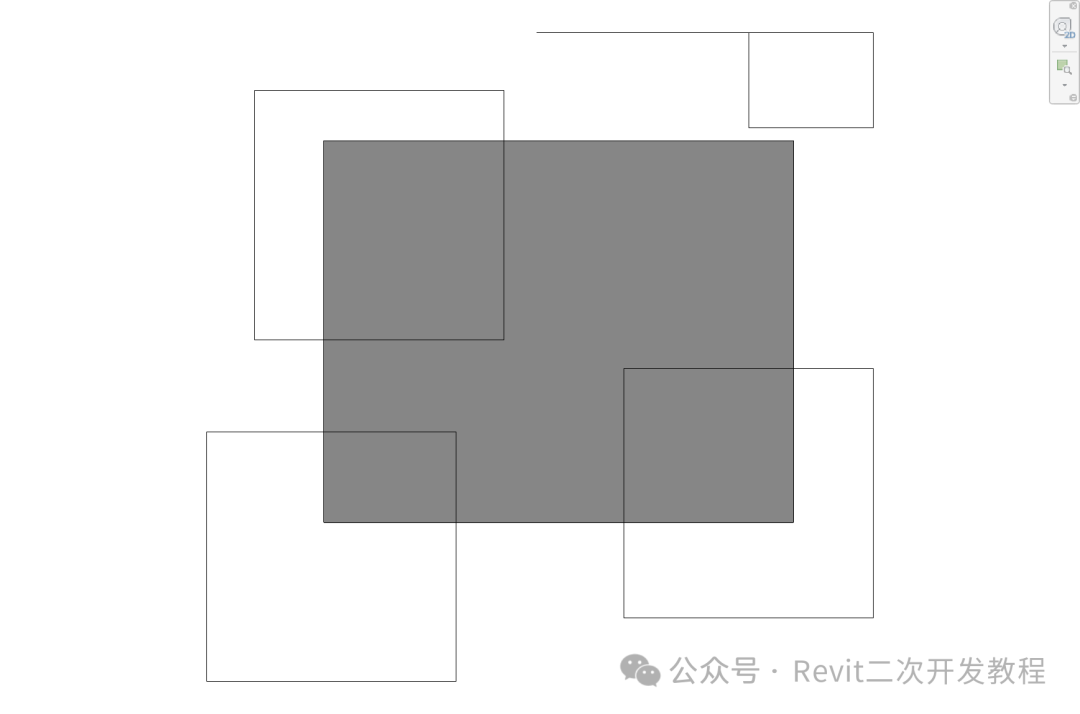

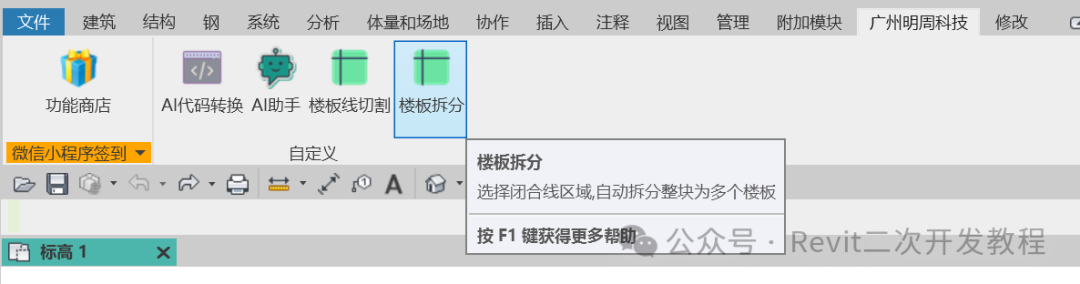

同时还增加了一个闭合区域自动新建楼板,并切割原有楼板功能

功能优势

• 操作简便：通过简单的线条选择，即可完成复杂楼板切割。
• 高效准确：支持多楼板、多线条选择，提升切割效率。
• 自动处理：自动识别斜板，自动完成拆分并删除原楼板。

体验高效建模流程，助力Revit用户快速完成楼板分割工作！
