各SQL引擎的SQL转换过程对比

SQL引擎

参考文档：高级语言的解析过程—解析树

从 MySQL、Oracle、TiDB、CK，到 Hive、HBase、Spark，从关系型数据库到大数据计算引擎，他们大都可以借助 SQL 引擎，实现 “接受一条 sql 语句然后返回查询结果” 的功能。

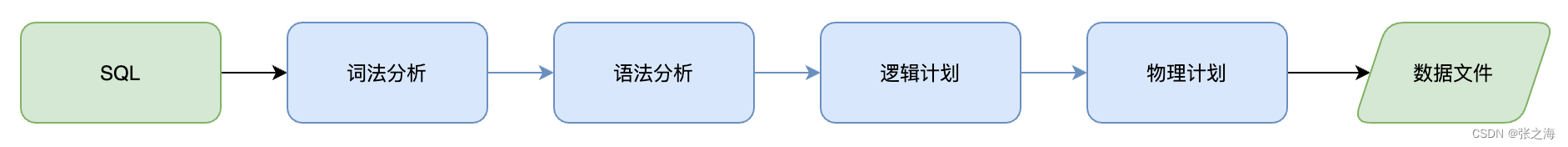

他们核心的执行逻辑都是一样的，大致可以通过下面的流程来概括。

具体可概括为几个步骤呢？其实无所谓，自己理解就好，粗略点说3、4个，详细点说，也可以是7、8个。

比如：

• 粗略点：解析（Parser）、优化（Optimizer）、执行（Execution）。
• 详细点：
  词法解析、语法解析、语义解析生成逻辑执行计划、优化逻辑执行计划优、物理执行计划生成、物理执行计划优化、执行。

共同点

参考网址：
如何掌握openGauss数据库核心技术？秘诀一：拿捏SQL引擎（1）

（1）解析SQL，生成抽象语法树

概述做什么？ 词法分析、语法分析，生成抽象语法树。

详述做什么？ 把程序从人类高可读的格式（SQL语句）转换成机器高可读的格式（抽象语法树AST）。

1. 词法分析：从SQL语句中识别出词。包括关键字（例如：Select、From、Where）、标识符（字段名、表名等）、操作符（=、>、<）、常量（1、2）等。
2. 语法分析：用识别出的词匹配语法规则，校验查询语句是否符合SQL语言的语法规则，比如select from where 等这些关键字是否写对。

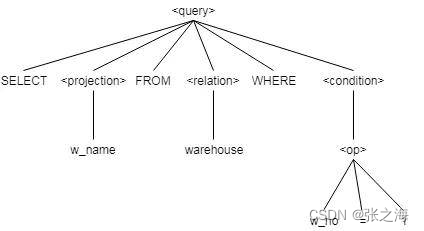

   校验通过后，会生成一棵抽象语法树（AST），语法树的每个叶子结点都是一个词，AST举例如下。

   生成抽象语法树的目的？
   保证SQL语句，符合SQL标准的规范。

（2）逻辑执行计划生成和优化

生成：语义分析。
做什么？目的？

1. 与元数据绑定。
2. 进行有效性检查。检查抽象语法树是否有对应的元数据，生成逻辑执行计划，也即一个Operator（操作符）树（也可称为图)，树的叶子结点是一个个的关系代数表达式。
   .

该阶段会对表名，字段名、类型等进行检查。
语义分析可以看作包括了语句(statement)分析和表达式(expression)分析。

逻辑执行计划举例如下：

优化：基于规则的优化。常见的有谓词下推、常量合并、列值裁剪等。

（3）物理执行计划生成和优化

物理执行计划是一个task（任务）图。

逻辑执行计划只是逻辑上可执行，引擎并不知道具体如何执行。比如Join算子是一个抽象概念，引擎不知道具体怎么执行。物理执行计划会将其转换成具体地Join，例如MapJoin、ReduceJoin等。

优化：不同引擎，优化方法不同。例如Spark采用Cost Model优化，即最短执行路径。

（4）执行物理计划

最后依据最优的物理执行计划，转换成对应的可执行代码，例如MapReduce程序、DAG程序等。

1 HiveSQL

（1）解析SQL，构建语法树。

词法分析、语法分析
对SQL进行词法分析、语法分析，生成抽象语法树。

（2）逻辑执行计划生成和优化

生成：语义分析，与元数据绑定，生成逻辑执行计划，即一个Operator（操作符）图。

该阶段会对表名，字段名、类型等进行检查。
语义分析可以看作包括了语句(statement)分析和表达式(expression)分析。

优化：基于规则的优化。常见的有谓词下推、常量合并、列值裁剪等。
进而生成逻辑执行计划，即一个操作符树，由操作符构成。

操作符如：TableScanOperator、SelectOperator、FilterOperator、JoinOperator、GroupByOperator和ReduceSinkOperator等。
操作符的作用：这些逻辑操作符可在Map、Reduce阶段完成某一特定操作。

优化逻辑执行计划，合并不必要的操作符。

这里是引用

合并哪些操作符：计算下推、列裁剪、分区裁剪、MapJoin等。

（3）物理执行计划生成和优化

生成物理执行计划，即MapReduce任务。

具体做什么：根据逻辑执行计划的操作符，生成MapReduce任务。
关键点：根据reduceSink操作符划分Stage。作为Map和Reduce的界限，reduceSink之前的作为Map，之后与下一个reduceSink之间的部分作为reduce。

优化物理执行计划，变换MapReduce任务，生成最终的执行计划。
##（4） 执行
将物理执行计划，转换成可执行的代码，提交运行。

2 PrestoSQL

参考文档：
presto 基础和执行过程
Presto 之SQL到Operator转换过程的代码走读

（1）解析SQL，构建语法树。

词法分析、语法分析
对SQL进行词法分析、语法分析，生成抽象语法树。

（2）逻辑执行计划生成、优化、切分

生成：语义分析，与元数据绑定，生成逻辑执行计划，即一个Operator（操作符）图。
该阶段会对表名，字段名、类型等进行检查。
语义分析可以看作包括了语句(statement)分析和表达式(expression)分析。

优化：。

切分：切分逻辑执行计划。
分布式解析，通过exchange切分，生成分布式执行计划树（fragmentedPlan），也叫分发计划。

（3）物理执行计划生成、优化

根据fragmentedPlan中的PlanNode类型（比如上述中的OutputNode）转成对应的Operator（比如TaskOutputOperator）。将这些Operator分发到指定的机器上，分别执行。

（4）执行

将物理执行计划，转换成可执行的代码，提交运行。

3 SparkSQL

参考文档：Spark SQL底层执行流程详解

（1）解析SQL，构建抽象语法树。

词法分析、语法分析
对SQL进行词法分析、语法分析，生成抽象语法树。

（2）逻辑执行计划生成和优化

生成：语义分析，与元数据绑定，生成逻辑执行计划，即一个Operator（操作符）图。

该阶段会对表名，字段名、类型等进行检查。 语义分析可以看作包括了语句(statement)分析和表达式(expression)分析。

优化：基于规则的优化。常见的有谓词下推、常量合并、列值裁剪等。

（3）物理执行计划的生成和优化

优化：基于代价的优化，是计算所有执行路径的代价。先生成多个物理执行计划，然后根据代价模型生成每个计划的代价，最后选取代价最小的作为最终的物理执行计划。

Spark到RDD中间，经过了一个Catalyst。而Catalyst优化器在执行计划生成和优化的工作时候，它离不开自己内部的五大组件，如下所示：

Parser模块：将SparkSql字符串解析为一个抽象语法树/AST。

Analyzer模块：该模块会遍历整个AST，并对AST上的每个节点进行数据类型的绑定以及函数绑定，然后根据元数据信息Catalog对数据表中的字段进行解析。

Optimizer模块：该模块是Catalyst的核心，主要分为RBO和CBO两种优化策略，其中RBO是基于规则优化，CBO是基于代价优化。

SparkPlanner模块：优化后的逻辑执行计划OptimizedLogicalPlan依然是逻辑的，并不能被Spark系统理解，此时需要将OptimizedLogicalPlan转换成physical
plan（物理计划） 。

CostModel模块：主要根据过去的性能统计数据，选择最佳的物理执行计划。这个过程的优化就是CBO（基于代价优化）。

（4）执行

将物理执行计划，转换成可执行的代码，提交运行。

4 FlinkSQL

参考文档：
FlinkSQL源码解析（一）转换流程
Flink源码阅读（八）— Flink SQL 整体执行流程

Apache Calcite是一个动态数据管理框架 ，它具备很多典型数据库管理系统的功能，如SQL解析、SQL校验、SQL查询优化等，又省略了一些功能，如不存储相关数据，也不完全包含相关处理数据等。flink中的sql解析、sql校验和sql优化便是依赖calcite来完成的。

（1）解析SQL，生成抽象语法树

词法解析、语法解析，生成抽象语法树

（2）逻辑执行计划生成和优化

生成：语义解析，与元数据绑定，生成逻辑执行计划，即一个Operator（操作符）图。
优化：

（3）物理执行计划生成和优化

生成：
优化：

（4）执行

将物理执行计划，转换成可执行的代码，提交运行。

5 ClickhouseSQL

参考文档：ClickHouse中SQL执行过程

（1）解析SQL，生成抽象语法树

词法分析、语法分析，生成抽象语法树。

（2）逻辑执行计划生成和优化

语义分析，生成逻辑执行计划。
优化：基于规则或基于代价。

（3）物理执行计划生成和优化

生成：依据逻辑执行计划、上下文信息。
优化：基于代价。

（4）执行

将物理执行计划，转换成可执行的代码，并提交执行。
