近期在做一些rocksdb on 新硬件的性能测试（flash ssd, nvme ssd , nvme optane ssd, optane persistent memory），由于底层一些设备的实现对我来说还是知识盲区，一些设备IO表现出来的行为完全是黑盒，让人琢磨不透。
因此利用周末时间对基础的AHCI + SATA 调度的传统ssd 和 基于 NVME 协议调度的ssd 做了一个入门了解。
细粒度的参考可以直接读官方文档：NVME-doc

NVME 和 AHCI 性能比较

NAND 闪存是传统ssd的存储介质。早期的ssd通过上层的AHCI（advanced host controller interface） + SATA协议进行操作系统的块设备驱动层到底层物理设备的IO调度，但是这样的组合AHCI + SATA 是为了传统的HDD机械硬盘设计的，在如今ssd内部核心技术的快速发展中已经无法发挥出底层SSD的低延时和高性能的优势。为了发挥SSD高性能，固件厂商为SSD量身打造了一个协议标准NVME（ Non-Volatile Memeory Express），且这个标准不仅可以应用在NAND的存储介质上，也能够应用在高性能和低延时的3D XPoint 新型介质上。

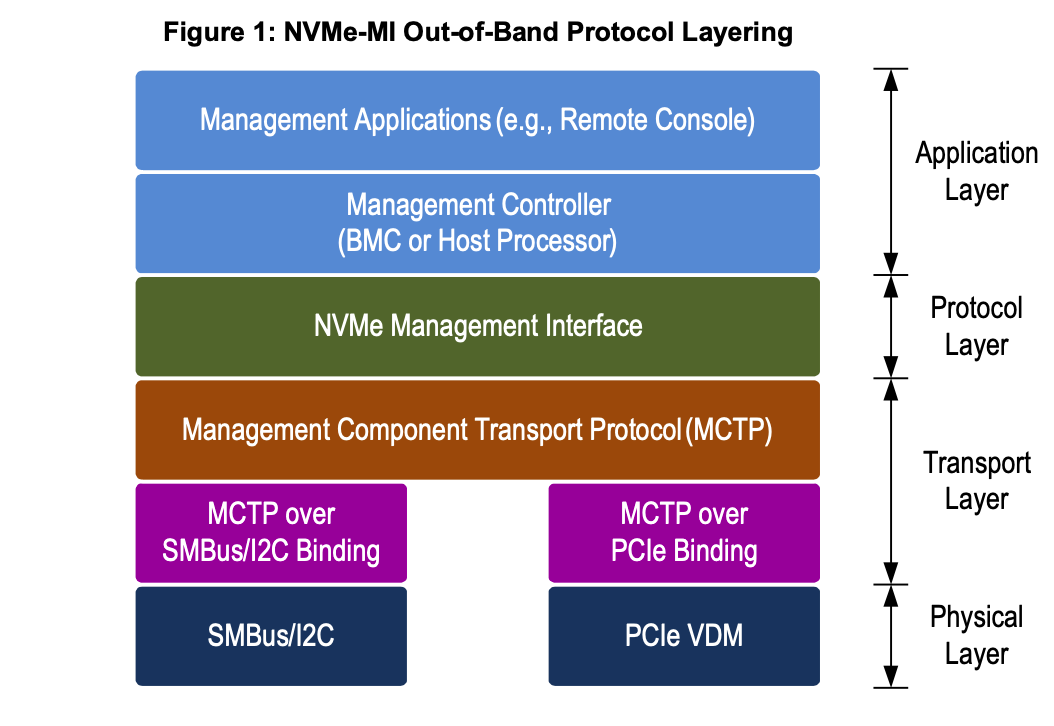

整体的NVME 协议架构如下，总共分为四层，到最底层就是 nvme的subsystem：
在这里插入图片描述

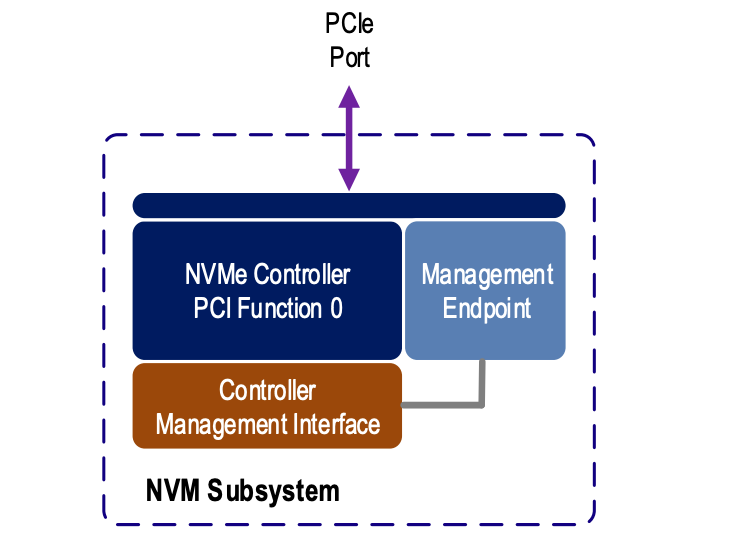

nvme的subsystem
在这里插入图片描述

NVME和AHCI 相比的优势主要是以下三个方面：

  1. 低延时（Latency）
    传统的HDD+sas/sata 随机读延时大概在ms量级
    NAND ssd + sas/sata 随机读延时在110us 左右
    基于NVME的NAND ssd 随机读延时在85us 左右，相比于sata的nand ssd 延时降低了20 us
    当然3D XPoint + nvme 这样的新型存储介质 延时只有10us左右（intel Optane p4800），这样的硬件红利带来的效果还是很给力的。

    以上的延时都会体现在上层的应用之中，尤其是新型存储介质搭配nvme协议 体现出的低延时 对上层应用的正向反馈还是十分给力的。而且intel 近期仍然会推出更为给力的p5800（iops 和带宽 相比于p4800 提升一倍以上，latency会降低40%-50%）。

    实现上来看，对硬盘存储延时有影响的如下几种：

    • 存储介质层面，闪存比传统的机械硬盘快很多。（NAND是通过 基于 MOS场效应的浮栅晶体管 实现的底层0，1bit位的互换， 而 机械硬盘则是电信号 磁信号之间的转化，还夹杂着主流程上大量的机械运动。一个是纯化学反应，一个是机械运动为主体，两者性能当然千差万别）

    • 控制器方面，sata ssd需要通过南侨控制器中转，再连接到CPU；而NVME的 pcie ssd主控可以和CPU直连。所以时延方面，PCIE ssd 更低。

    • 软件接口方面：NVME 缩短了CPU 到ssd的指令路径，比如NVME减少了对寄存器的访问次数，使用了MSI-X中断管理；并行&多线程优化 – NVME减少了各个CPU核之间的锁同步操作。

  2. 高性能
    理论上，IOPS= 队列深度/IO延迟，所有IOPS的性能和队列深度有很大的关系（但并不是正比，实际应用中，随着队列深度的增加，IO延时也会增加）。
    SATA ssd 市面上能做到最好的IO深度是32，但目前企业级的PCIE ssd 队列深度能够达到128 甚至256才能发挥出其底层ssd的最高性能。 而在NVME标准下，最大的队列深深度能够达到64K。

  3. 低功耗
    NVME加入了自动功耗状态切换 和 动态能耗管理功能。

NVME-CLI nvme工具使用

所以总上来看NVME 是现在新型存储的标准，所以我们做存储的应该上通应用，下晓FM，且与时俱进。
而且NVME 社区也维护了一套完整的工具来协助我们加深对NVME的理解NVME-CLI

关于NVME以及 NAND闪存的原理其实理解的非常浅薄，后续会持续补充。接下来回到本节的主题，将NVME的基本工具使用做一个整体的记录。

1. 安装

  • on ubuntu :
    https://github.com/linux-nvme/nvme-cli
  • on Centos/RHEL 7.x or 8x
    https://github.com/linux-nvme/nvme-cli

2. 命令综述

注意，以下命令需要在root用户下运行，并不是所有的自命令，只是一些比较常用的命令。
建议在测试硬盘上使用，且明确命令的含义，以下的部分命令会删除数据。

CommandDescription
nvme list查看所有连接到当前系统的nvme设备：名称，序列号，大小，LBA 和 serial
nvme id-ctrl展示nvme 控制器和它所支持的一些特性
nvme id-ns展示nvme 的命名空间，优化特性和支持特性
nvme format安全擦除SSD上的数据，格式化LBA大小或保护信息以实现端到端数据保护
nvme sanitize安全得擦除SSD上的所有数据
nvme smart-log查看NVME的smart log信息：page的健康状态，温度，稳定性情况等
nvme fw-log查看NVME的固件日志，会打印每个entry的健康情况
nvme error-logNVME的异常日志
nvme reset重置NVME的控制器
nvme help查看帮助信息
nvme delete-ns指定设备删除一个命名空间
nvme create-ns指定设备创建命名空间。比如可以为一个设备创建一个较小大小的命名空间，从而提升SSD的稳定性，性能和延时？（具体原理还不太清楚）
nvme fw-download为一个设备下载一个新的固件系统
nvme fw-commit让固件立即运行

如下使用

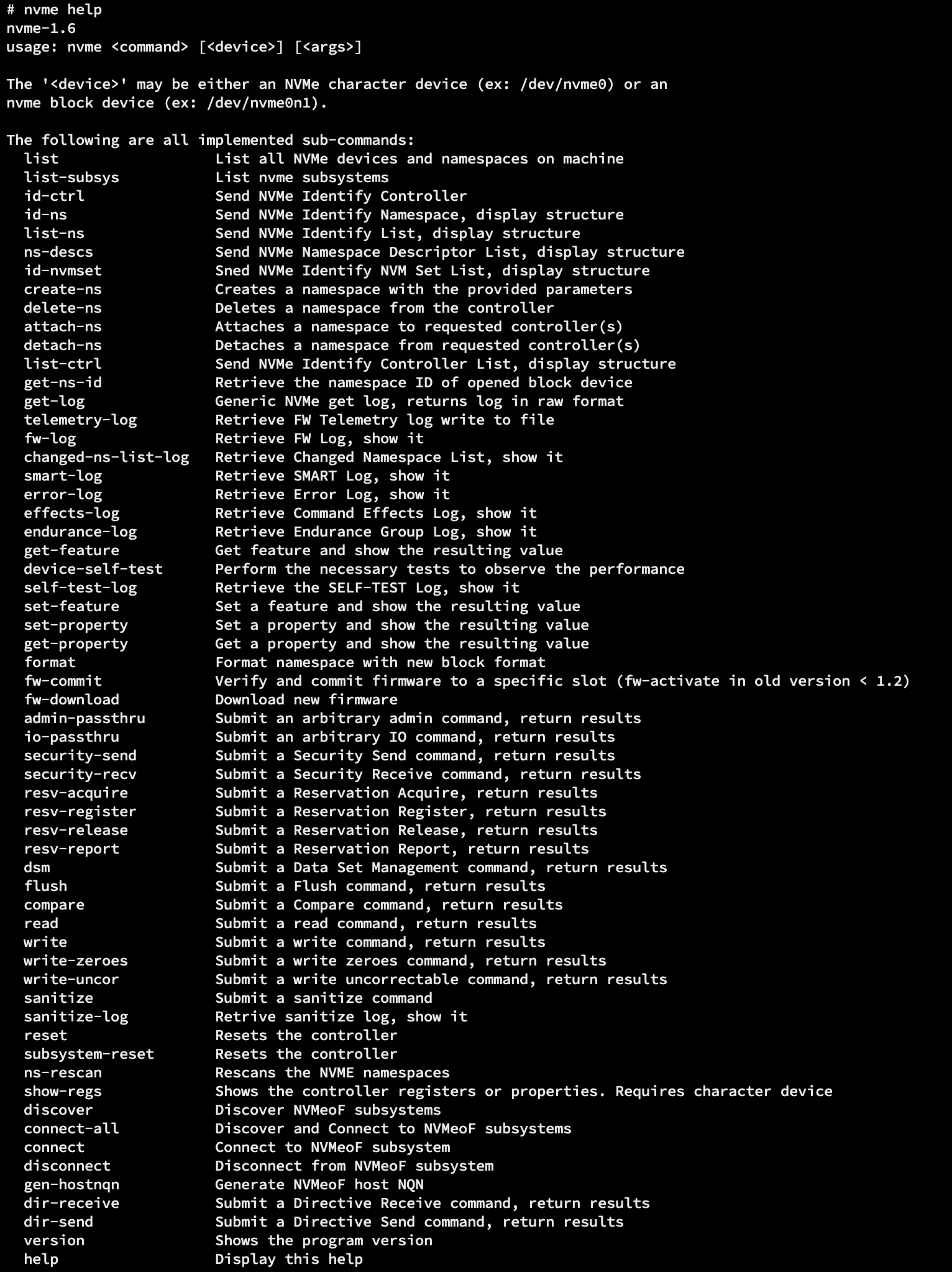

nvme help

能够看到大量的命令集
在这里插入图片描述

3. 基本命令演示

一些命令需要指定设备运行，这里建议指定字符设备，即/dev/nvme0 这样的，因为字符设备文件获取到的数据是直接从底层存储中取出来的；如果指定/dev/nvme0n1这样的块设备，数据读取会走操作系统buffer cache，可能有一些数据更新不及时。

  1. nvme id-ctrl /dev/nvme0 查看nvme controller 支持的一些特性

    NVME Identify Controller:
vid       : 0x1c5f # PCIe vendor id
ssvid     : 0x1c5f
sn        : FL172100442 # serial number
mn        : Z45C7032C22
fr        : 2090500 # firm version 固件版本号
rab       : 1
ieee      : 00e0cf
cmic      : 0
mdts      : 5
cntlid    : 0
ver       : 0
rtd3r     : 0
rtd3e     : 0
oaes      : 0
...
...

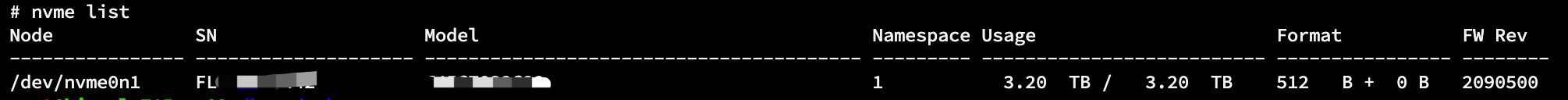

  2. nvme list 查看当前环境的 nvme设备
    在这里插入图片描述

  3. nvme id-ns /dev/nvme0 查看nvme的namespace，这个能够非常方便得看到nvme内部的LBA（逻辑地址和物理地址的映射表）使用情况等非常有用的信息。
    如果出现如下错误:

    # nvme id-ns /dev/nvme0
Error: requesting namespace-id from non-block device
NVMe Status:INVALID_NS: The namespace or the format of that namespace is invalid(b) NSID:0

    这里就需要指定namespace的id了，通过
    nvme list-ns /dev/nvme0 查看当前设备的name space

    # nvme list-ns /dev/nvme0
[   0]:0x1

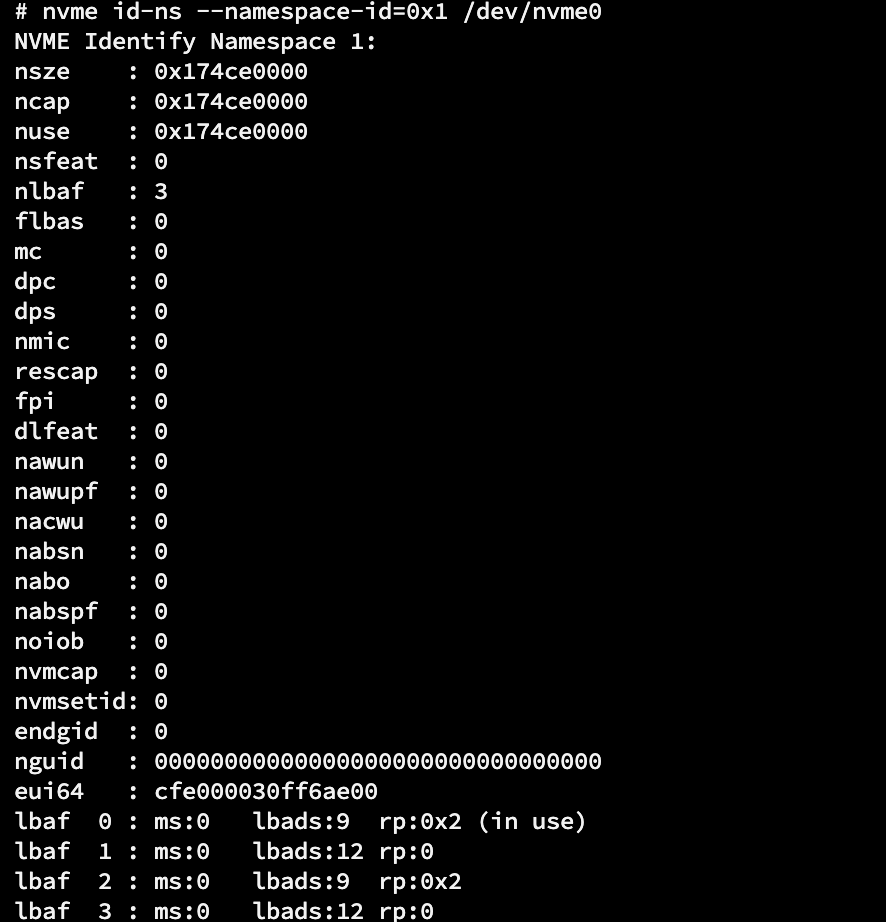

    然后再执行nvme id-ns --namespace-id=0x1 /dev/nvme0 即可看到如下信息
    在这里插入图片描述

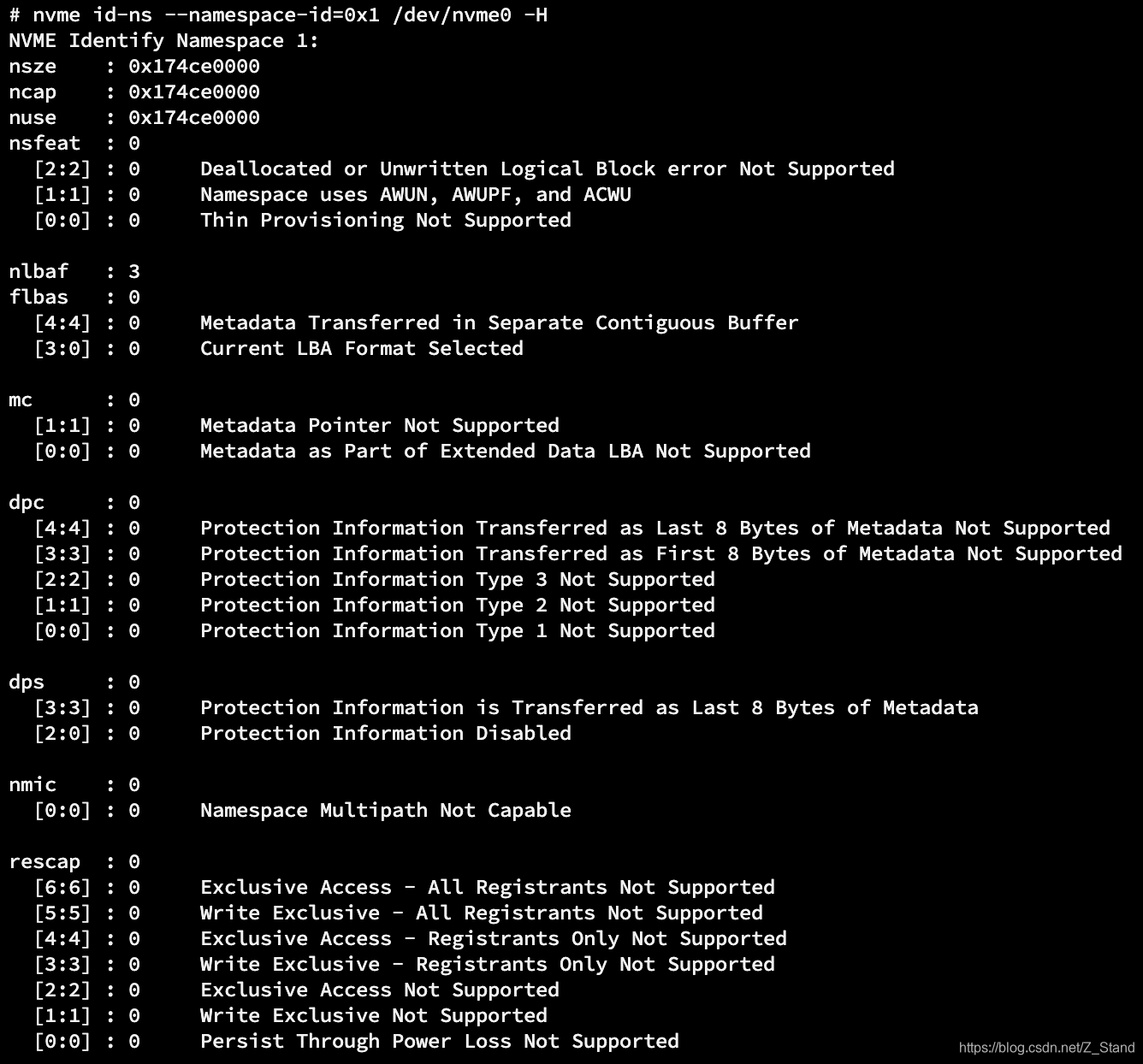

    使用-H 命令能够提升输出结果的可读性
    在这里插入图片描述

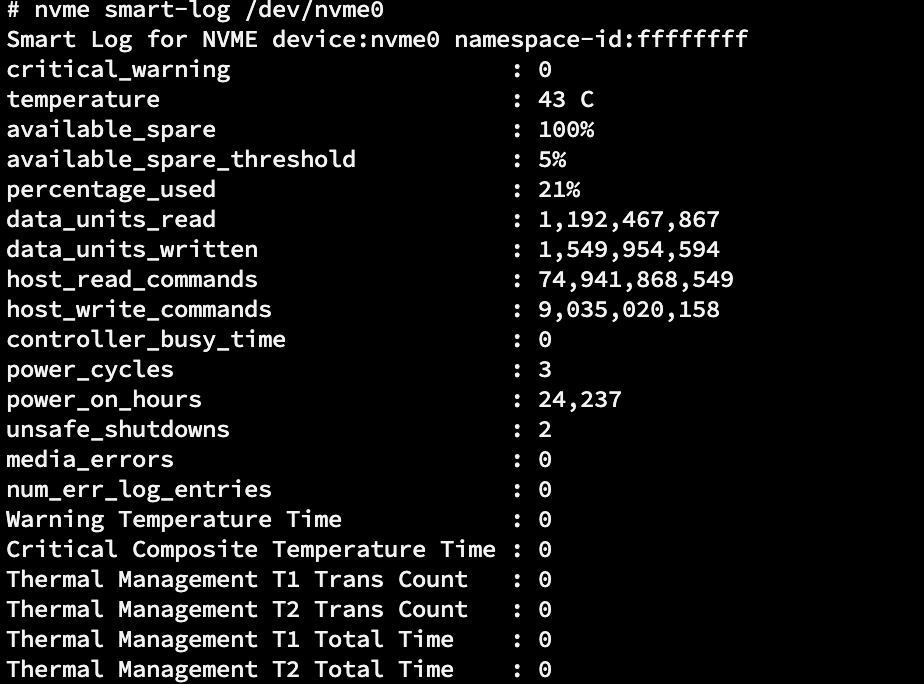

  4. nvme smart-log /dev/nvme0 查看设备smart log信息
    在这里插入图片描述

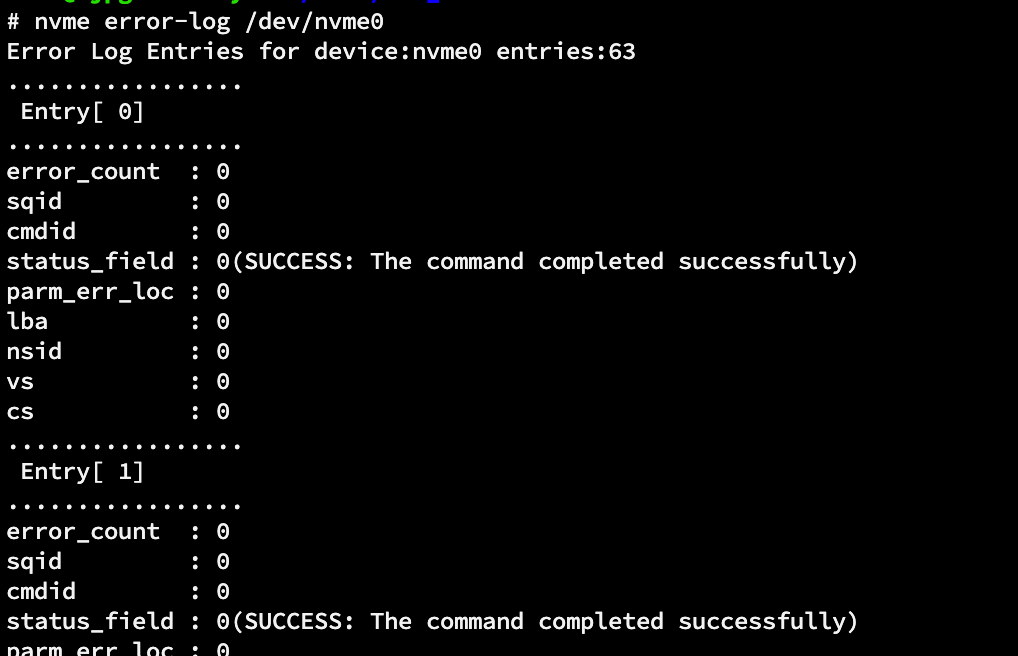

  5. nvme error-log /dev/nvme0 查看设备error 信息
    在这里插入图片描述

4. NVME 固件设备升级

ssd 供应商会跟随ssd的研发周期性更新固件，跟进固件的更新能够保证一些关于bug-fix, 稳定性提升的补丁包及时得到更新。当然，固件升级的频率也不会很高，一般一年不会超过5次。升级前可以和供应商核对固件升级的版本信息。

确认固件版本：

nvme id-ctrl /dev/nvme0 |grep "fr "

下载固件并应用起来

nvme fw-download /dev/nvme0 -
nvme fw-commit /dev/nvme0 -a 0

这里注意下commit 过程中-a指定的action 模式有种，表示不同的含义

  • 0 : 下载的固件镜像替换原有的固件镜像，但并不会激活。即不会让这个镜像运行起来
  • 1：下载的固件镜像替换原有的固件镜像，会在NVME reset之后运行起来。（发生了热插拔，断电，上电也会运行）
  • 2：由固件插槽指定的镜像会在下次重置之后激活
  • 3: 获取到的固件镜像会被立即激活而不需要重置

下载好的固件，加入需要重置的话可以执行如下命令:

nvme reset /dev/nvme0

本身并不是NVME的研发人员，使用的话其实只需要获取一些基本的设备状态信息就可以了，后续工作中如果需要知道更加详细的NVME 设备内部状态信息，会再做一些更加细致的整理。

不过关于基础的NAND，3D-XPoint， NVME 等实现还是需要持续探索，未来的存储系统一定会结合新硬件来做，这样才会有更加极致的性能。
