Maxwell-学习笔记

一、理论知识

1. 磁场的高斯定律

磁场对任意闭合曲面的通量都为0

2.安培环路定律

磁场沿不围绕长直导线的闭合曲线的环流为0,围绕长直导线的闭合曲线的环流为uI。

3. 磁化电流

磁介质内部的分子电流因为抵消而不参与整体磁化电流的贡献。

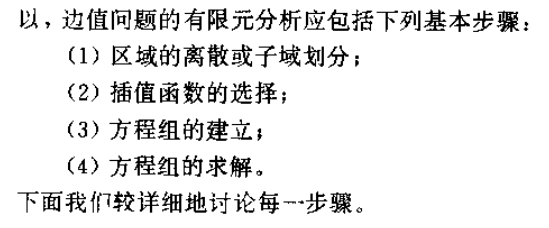

二、有限元方法



三.EM操作步骤

1. 建模

布尔运算

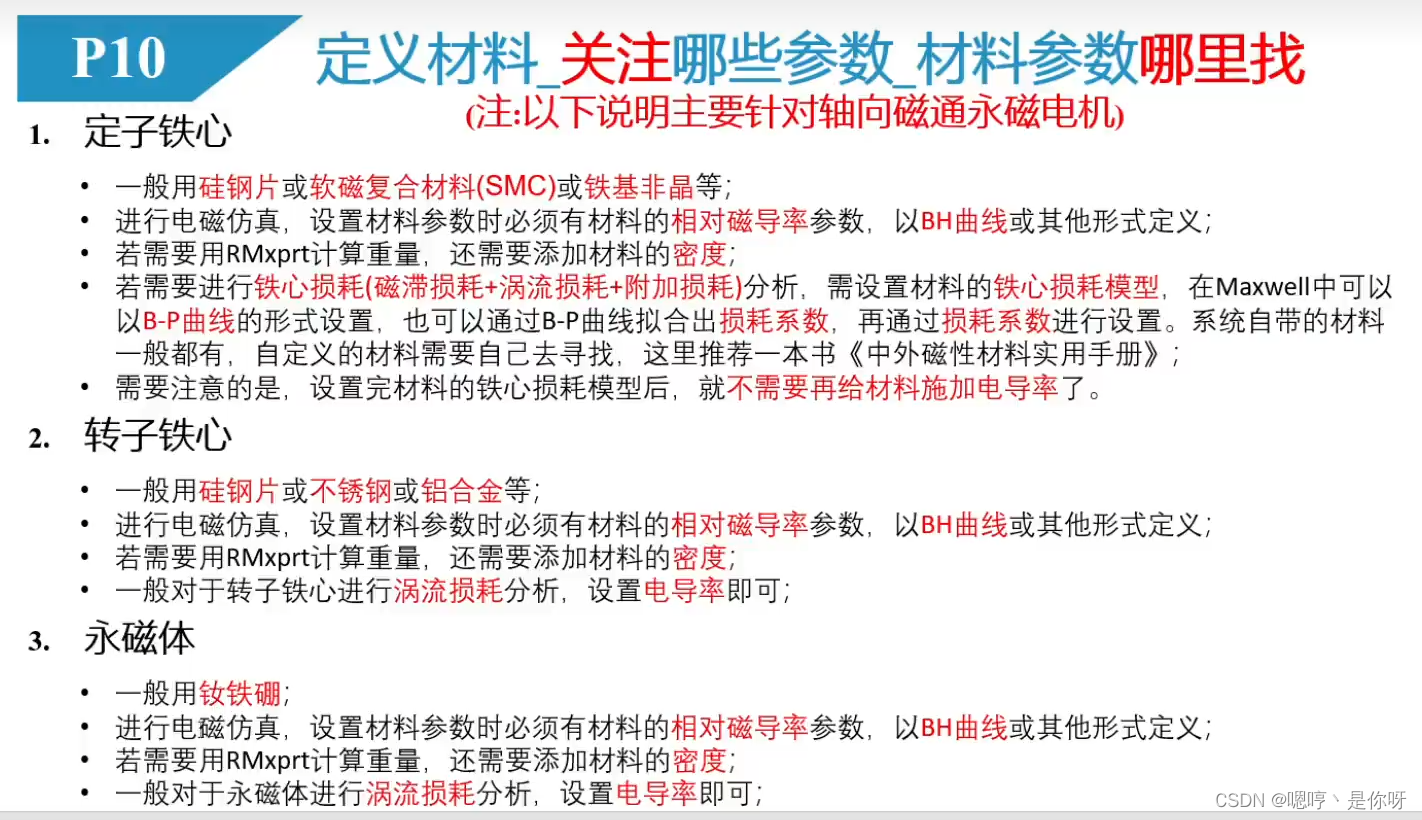

2. 定义材料

点击列表中特征名称

 relative permeability相对磁导率Mu

bulk conductivity电导率

magnitude矫顽力

永磁体的退磁曲线上任意一点的磁感应强度B与磁场强度H的乘积BH称为磁能积。

剩磁Br:永磁体经磁化至技术饱和，并去掉外磁场后，所保留的Br称为剩余磁感应强度。
矫顽力Hc:使磁化至技术饱和的永磁体的B降低到零，所需要加的反向磁场强度称为磁感矫顽力，简称为矫顽力
表磁:永磁体表面某一指定位置的磁感应强度。
磁力的强大，要看剩磁.桥顽力.还有最大磁能积的综合评价，主要指标是矫顽力；

u为磁导率，实际计算时和真空磁导率、相对磁导率之间有换算关系。Maxwell中设定材料属性时，输入剩磁、相对磁导率、矫顽力中其中两个数据就可以了。《永磁电机-王秀和》中也有磁性材料的数据。

3. 定义计算域

点击红框正方体——百分比偏移100%

4. 计算设置

分析类型：静磁分析

截面选择：model-surface-section-xz面上创建

                                 Model-bool-separte body-delete one

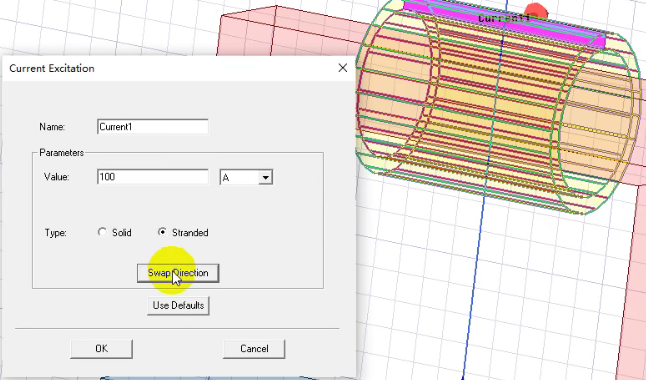

在截面上右键加载激励：solid考虑集肤效应，standed线圈

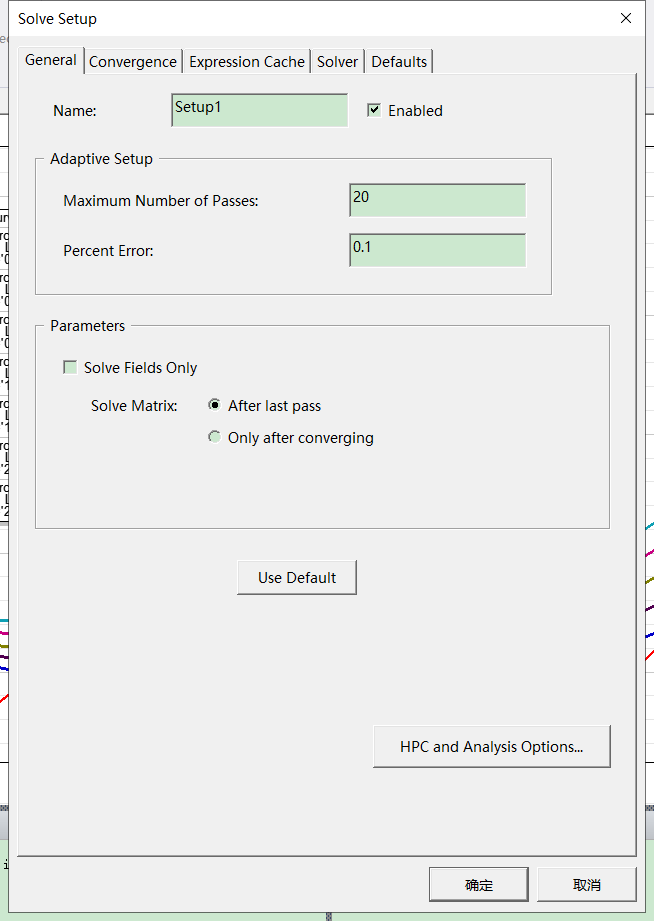

3.分析

通用：最大步数15-20，误差百分比（精度）0.1

迭代（默认）：网格细化百分比，计算最小步数，收敛后再计算步数，额外计算参数

4. 参数（想看什么结果）

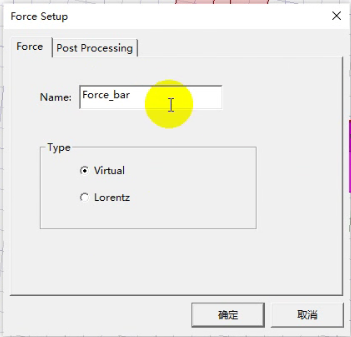

受力（虚功力几乎适应于所有情况，洛伦兹力是载流导体的受力）

5. Check+计算

• 记得保存一下，如果有未收敛提示，加大最大迭代步数
• maxwell3D——analyze

四、后处理

1. 方法

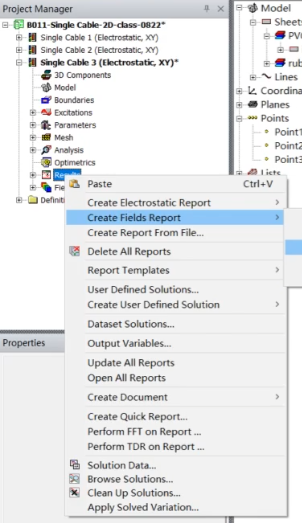

result-电磁报告

result-场报告

 2. 小技巧

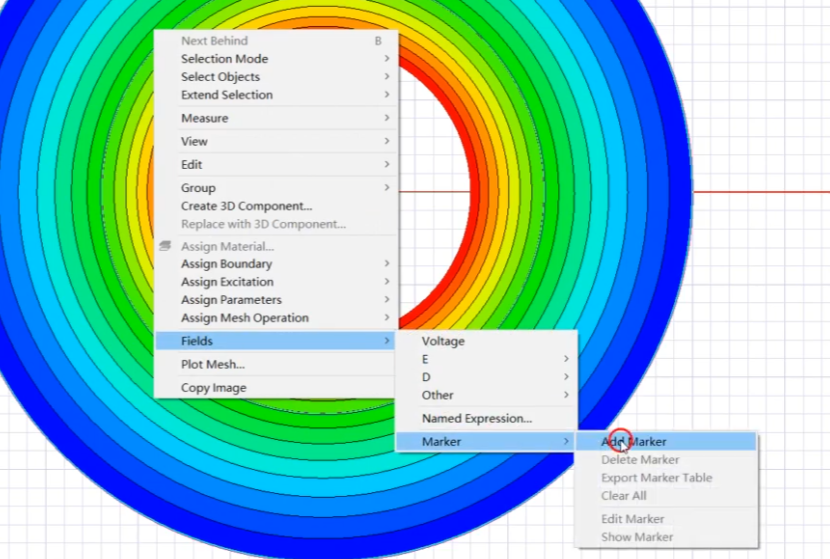

（1）用marker方便的编辑观察点，并快速得到观察点的数值。

（2）如果云图中的最大值和最小值相差较大且非线性程度较大，可在绘图中选中对数表示。
