网络变压器、网络隔离变压器终端接线应用

概念
拥有两个或两上以上独立分开的线圈的变压器都可以叫隔离变压器,因为初级和次级已经完全分开(隔离) ,是通过磁场来传递能量.

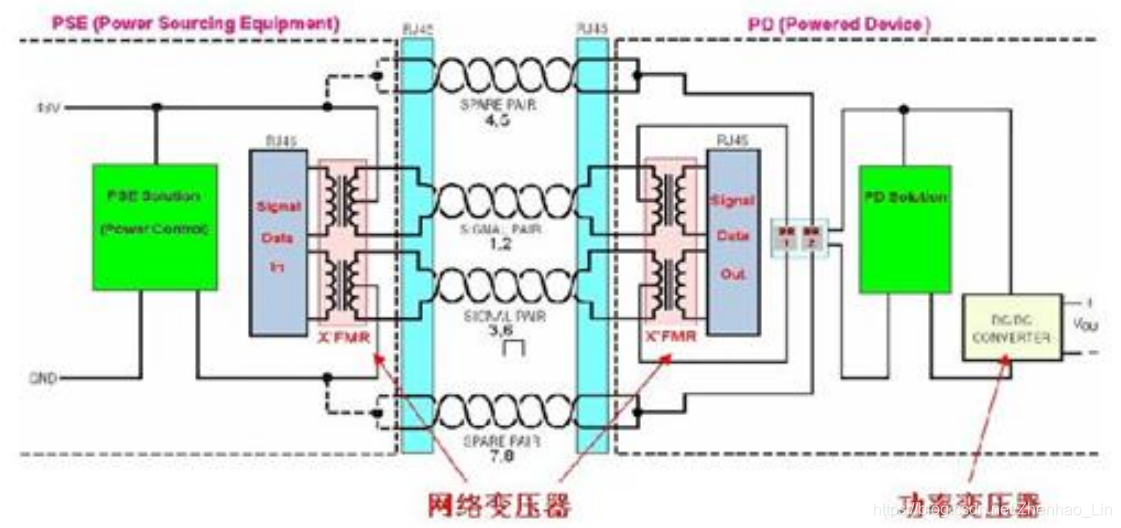

网络隔离变压器电路图

在 RS-232/485 中的应用
RS-232/485 是 PC 机与通信工业中应用最广泛的一种串行接口,被定义为一种在低速率串行通信中增加通信距离的单端标准.但在实际的电路应用中,RS-232/485 通信经常会受到干扰及浪涌的影响,引起干扰的原因非常多,要解决干扰的问题,须先找出引起干扰的原因,再针对问题进行解决.一般采用增加隔离变压器来解决干扰的问题,这种方法主要是针对来自电源的传导干扰,可以将绝大部分的传导干扰阻隔在隔离变压器之前,同时还兼有电源电压变换的作用.可以使用隔离变压器来防护串行接口免受高频瞬态干扰损坏,这种技术正在被广泛地应用在相应的领域中,起到对接口电路及后级电路的安全隔离,保护的作用.
但是在很多情况下,单单只使用隔离变换器还不能达到隔离保护的作用.实际上,只要电路输入端有浪涌脉冲发生的可能,或者输入端的电源不稳定(如汽车电瓶等),电路中还是会存在高频瞬态干扰的,这将会对电路造成很大损坏.一般在切换大功率感性负载,如电机,变压器,继电器等或闪电过程等,都会产生幅度很高的瞬态干扰,如果不加以适当防护,就会损坏 RS-422 或 RS-485 通信接口,甚至损坏后级电路.对于这种瞬态干扰,可以采用隔离或旁路的方法加以防护.最常用及最有效的办法是在隔离变换器的输入端接上一个 TVS 管或稳压管(低压降)外,对 TVS 管的耐压,钳位电压等参数的选择也要适当,如果耐压,钳位电压太高则
