LTE-前台切换信令

典型的前台切换信令如下图所示， 从测量报告上报到切换完成后直至读取目标小区的系统消息， 与前台 UE 相关的总共有 7 条层三信令。

7 条信令的作用基本如下：
 UE 测量报告上报： 告知源 eNodeB 目标小区的 PCI， 需要进行切换；
 源小区向 UE 下发 RRC 连接重配置信息： 此信息中将分配的专用接入签名配置给 UE；
 UE 向目标小区发 RRC 连接重配置完成消息： 表示 UE 已经切换到了目标侧；
 目标小区向 UE 下发 RRC 连接重配置信息： 此信息中将目前小区中的邻区信息下发给UE， 开测量。
 UE 向目标小区发 RRC 连接重配置完成消息： 表示 UE 已经打开了测量， 可以进行下次切换；
 UE 在目标小区读取系统消息。

下面对各个前台信令中的解码内容进行详细说明：

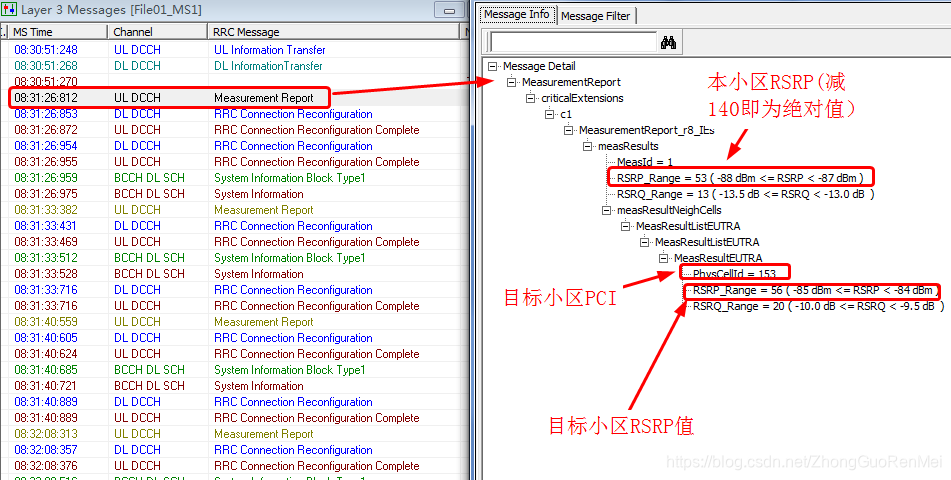

1.1 测量报告
测量报告中报告了本小区 RSRP 值、 RSRQ 值以及目标小区 PCI、 目标小区 RSRP 值、目标小区 RSRQ 值。
其中主要注意的是目标小区 PCI 以及目标小区 RSRP 值。（测出来的 RSRP 值减去 140即可转换为通常的负值。 后面括号中的区间即为转换为转换后的值。）

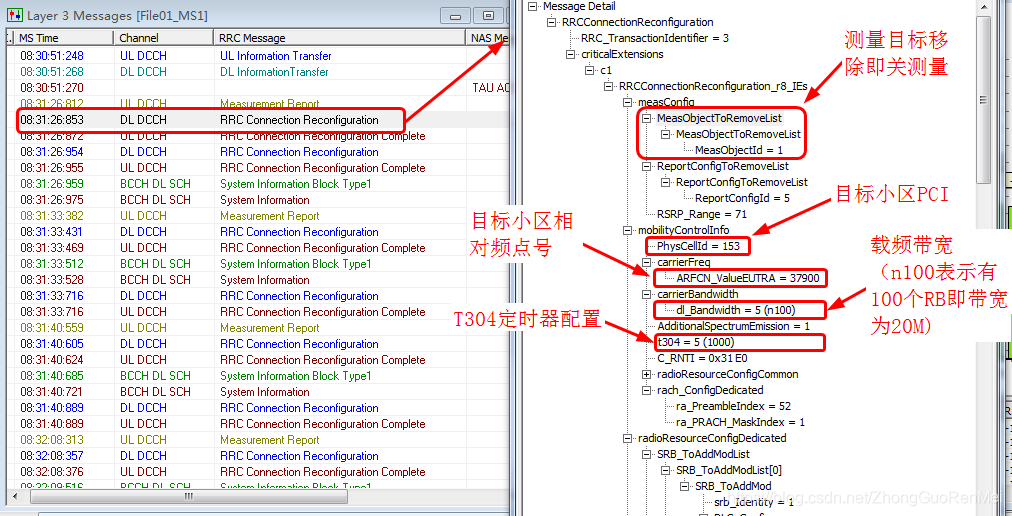

1.2 源小区向 UE 下发 RRC 连接重配置信息
在 UE 上包测量报告后， 源小区向目标小区发起“Handover Request” 请求。 目标小区收到请求后回应“Handover Request Acknowlege”， 然后源小区向 UE 下发 RRC 连接重配置信息。
此时， 消息将告诉 UE 的信息有：
 告诉 UE 停止进行测量（MeasObjectToRemoveList）；
 告诉 UE 目标小区 PCI（mobilityControlInfo 消息中）；
 告诉 UE 目标小区相对频点号；
 告诉 UE 目标小区载频带宽；
 T304 定时器（T304 是连接模式下 UE 等待 UE Capability Information Confirm 的定时器， 单位为毫秒默认设置为 1S）；
 无线资源配置

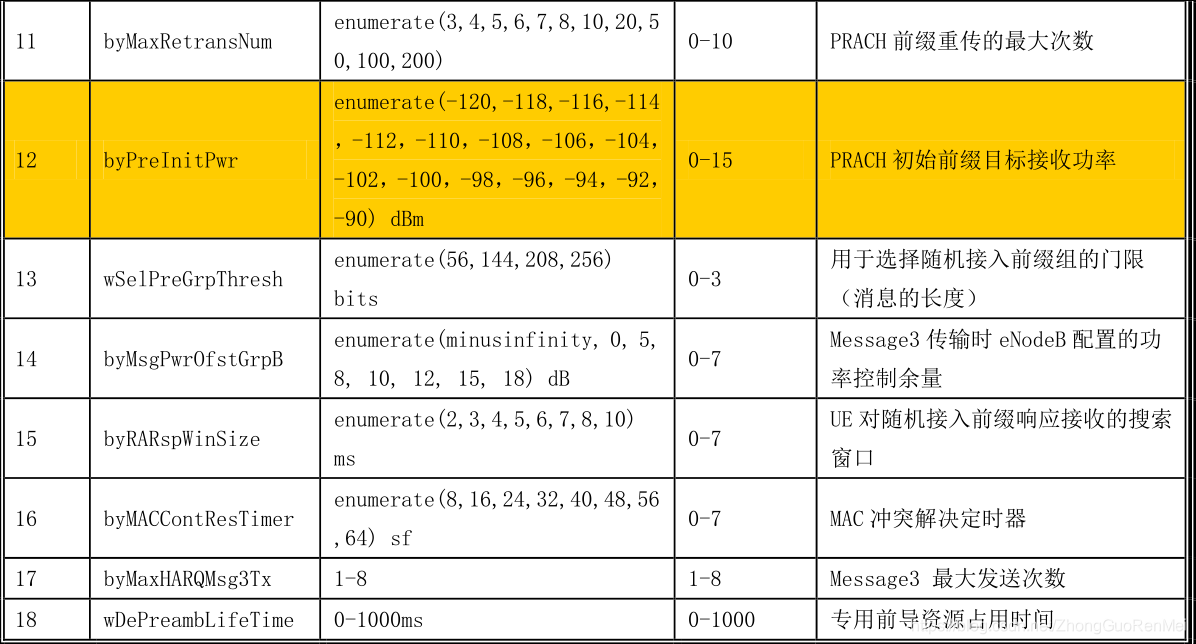

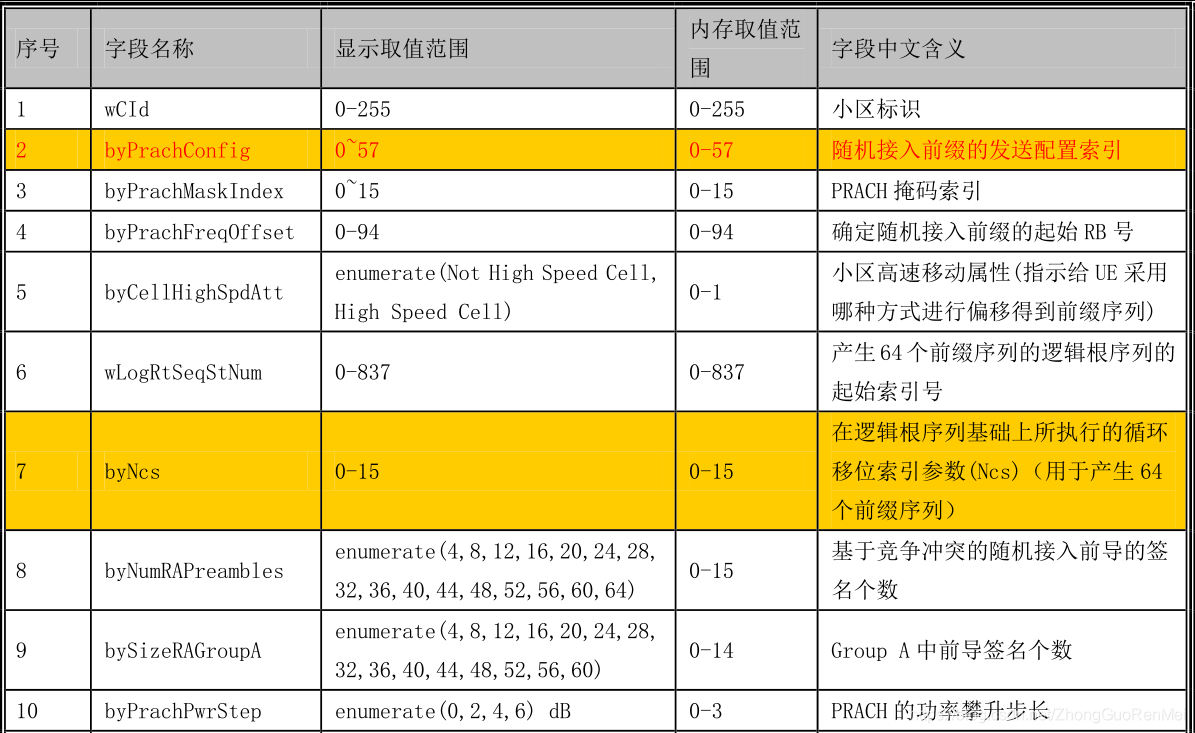

PRACH 信道相关的配置信息参考如下表：

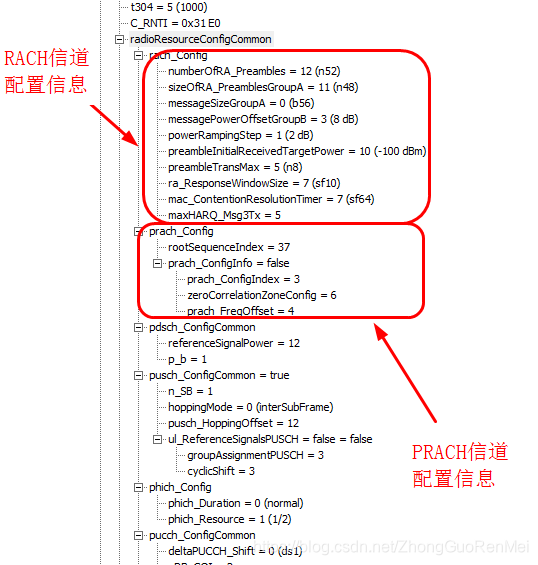

 RRC Connection Reconfiguration 还包含各个信道的配置信息， 如 PDSCH、 PUSCH、PHICH、 PUCCH、 上行功率控制信息， 以及小区通道数配置信息。

PDSCH- referencesignalpower 为单个 RE 的参考信号的功率（绝对值）， D=(P+60)*10，取值范围(-60„50) Step:0.1,单位 dBm， 如上图值为 12， 实际功率值为 12/10-60= -58.8dBm。

P_B 为包含小区 RS 的 PDSCH 的 EPRE 与不包含小区 RS 的 PDSCH 的 EPRE 的比值， 取值范围 enumerate(0,1,2,3)。

PUSCH 信道相关配置信息如下表所示：

Antennalportscount 为小区支持的天线端口数目， 配置范围为 0~2， 分别对应的天线端口数目 enumerate(1,2,4)。

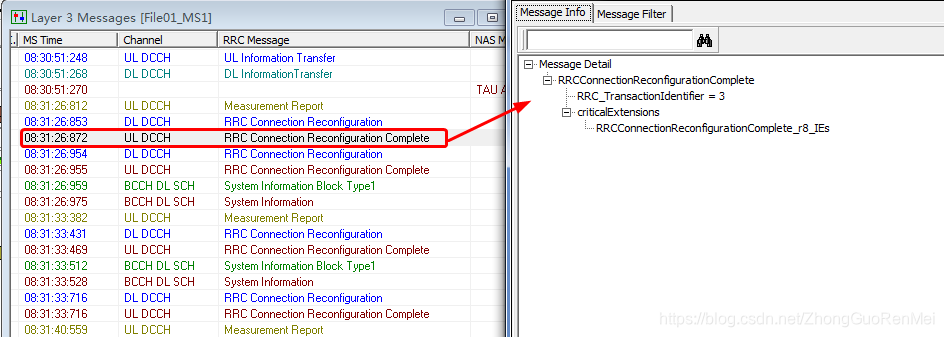

1.3 UE 向目标小区发 RRC 连接重配置完成消息
UE 收到目标小区下发的重配消息后， 按照消息内的要求进行重配， 重配完成后对 RRCConnection Reconfiguration 消息的回应消息， 无实质内容。

1.4 目标小区向 UE 下发 RRC 连接重配置信息
在 UE 向目标小区发 RRC 连接重配置完成消息后， 若后台信令正常， 则目标小区再次向 UE 下发 RRC 连接重配置信息， 此次重配消息中包含了目标小区的邻区列表以及开测量（代替 TDS 中的测量控制）。

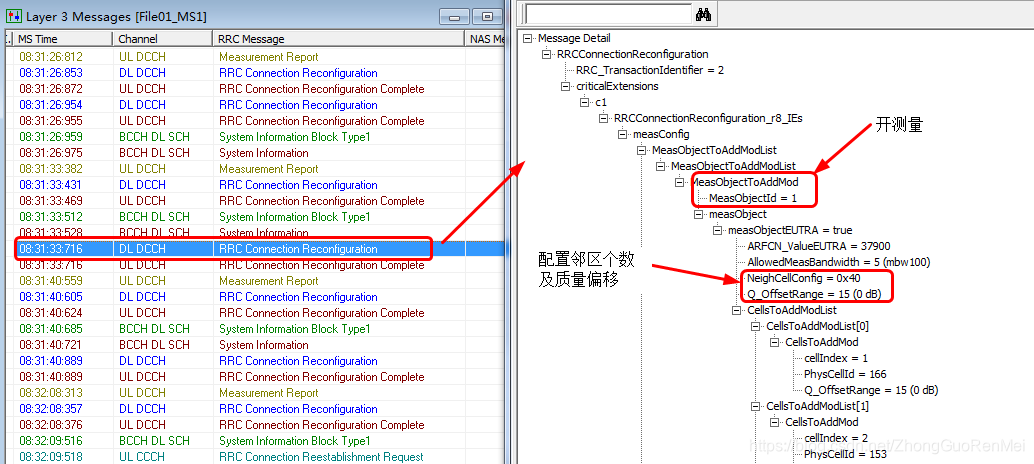

1.4.1 目标小区的频点、 带宽、 邻区配置数量和小区质量偏移
RRC Connection Reconfiguration 信令首先提供给终端目标小区的频点、 带宽、 邻区配置数量和小区质量偏移。

AllowedMeasBandWidth 表示可测量带宽， 配置值范围为 0~5， 分别对应 1.4M(6RB)，3M(15RB)， 5M(25RB)， 10M(50RB)， 15M(75RB)， 20M(100RB)。
NeighCellConfig 值表示配置的邻区数目， 为 16 进制数值。
Q_OffsetRange 是频间偏移值， 影响小区间重选的偏移值， 配置值范围为 0~30， 分别对应的实际取值：
enumerate(-24,-22,-20,-18,-16,-14,-12,-10,-8,-6,-5,-4,-3,-2,-1,0,1,2,3,4,5,6,8,10,12,14,16,18,20,22,24)dB



1.4.2 邻区信息及 A3 事件相关参数
在 RRC Connection Reconfiguration 中还包括把邻区信息、A3 事件相关参数提供给终端，因而在 TD-LTE 系统里没有测量控制信令

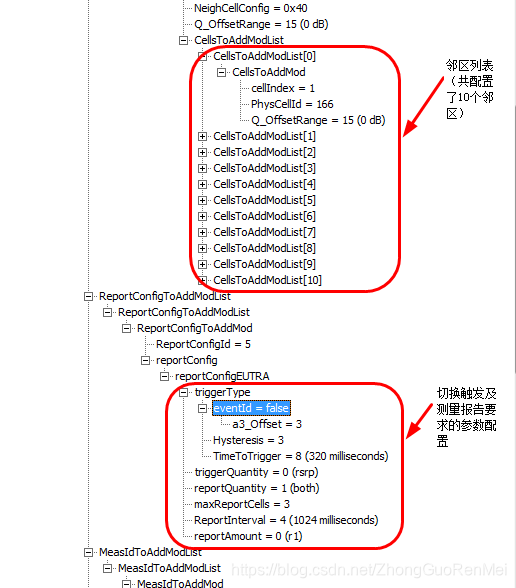

上图所示， RRC Connection Reconfiguration 还包含邻区列表信息， 包括所有邻区的小区编号 Cell ID、 PCI、 Q_Offset 等信息。
另外， 携带了 A3 事件相关的测量信息， 包括如下信息：
A3_Offset 表示触发 A3 事件的偏移量。
Hysterisis 表示进行判决时迟滞范围， 取值范围 0~30， 分别对应(0， 0.5， „， 15)dB，step 0.5dB。
Time to Trigger 监测到事件发生的时刻到事件上报的时刻之间的时间差， 其含义是只有当特定测量事件（如 2a） 条件在一段时间即触发时间（TimeToTrigger） 内始终满足事件条件才上报该事件， 取值范围 0~15， 对应的实际取值 enum(0, 40, 64, 80, 100, 128, 160, 256, 320,480, 512, 640, 1024, 1280, 2560, 5120)ms。 上图配置为 8 对应 320ms。
Trigger Quantity 表示事件触发的测量指标， 可选 RSRP、 RSRQ， 配置值为 0~1， 分别对应测量的指标 enumerate(rsrp, rsrq)。
MaxReportCells 表示最大上报小区数目， 对应可配置的数目为 1~8 个。
ReportInterval 事件触发周期报告间隔， 配置范围 0~12， 对应的配置值 enum(120ms,240ms, 480ms,640ms, 1024ms, 2048ms, 5120ms, 10240ms, 1min, 6min, 12min, 30min, 60min)。
ReportAmount 事件触发周期报告次数， 配置范围 0~7， 分别对应的值为(1, 2, 4, 8, 16, 32,64, Infinity)次， 上图中配置为 0,对应上报报告次数为 1 次。

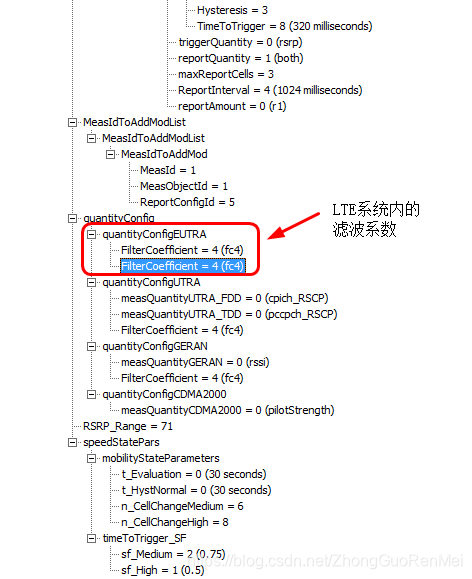

1.4.3 滤波系数相关参数
FilterCoefficient 测量时的 RSRP 层 3 滤波系数， 配置范围 0~14， 对应的取值 enum (0, 1,2, 3, 4, 5, 6, 7, 8, 9, 11, 13, 15, 17, 19)。

1.5 实际案例
如何快速从层三信令上确定是否是由于邻区漏配导致的掉线？

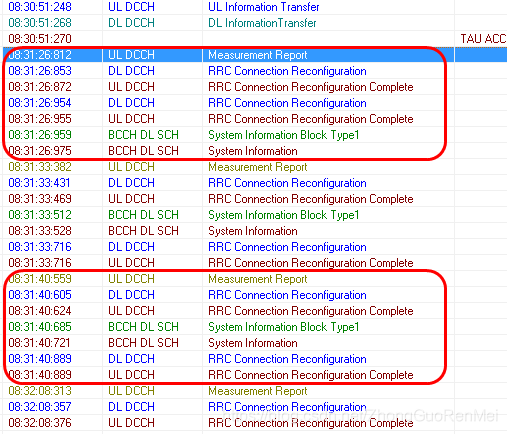

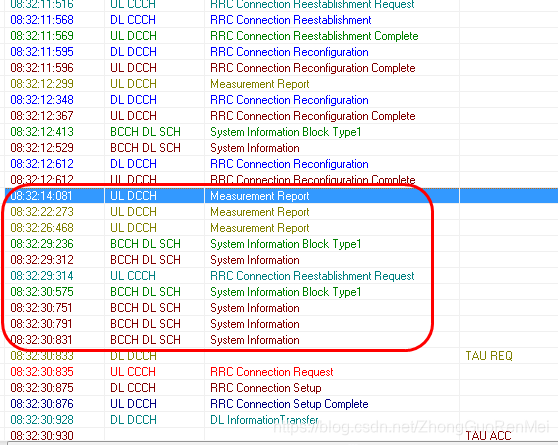

如上图， 若发现信令中连续发现存在 3 次测量报告， 且后续直接进行系统消息的读取，则可怀疑是存在邻区漏配的问题。

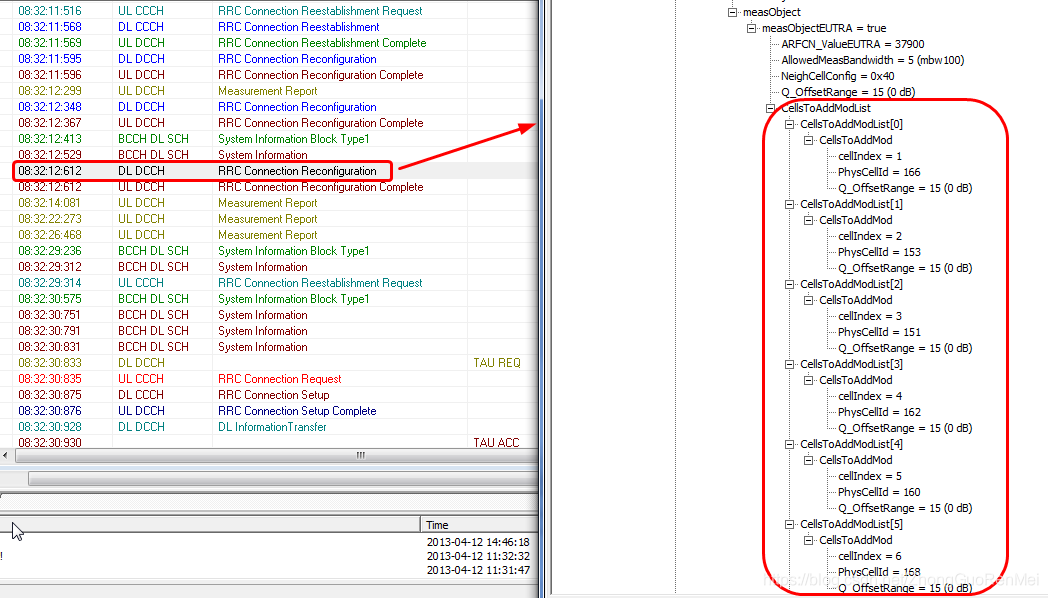

首先从测量报告的上一次重配置消息中确认该小区的邻区列表：

从上表中可以看到该小区已经配置的邻区 PCI 有 161、 153、 151、 162、 160、 168、 185、192、 152、161、 191 等共十个邻区。

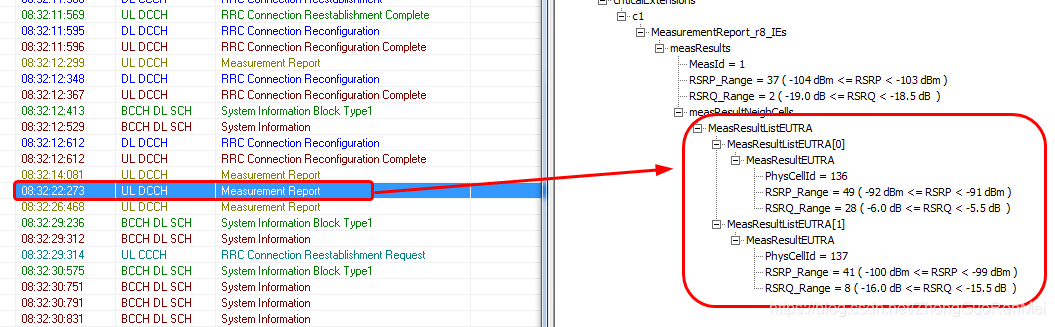

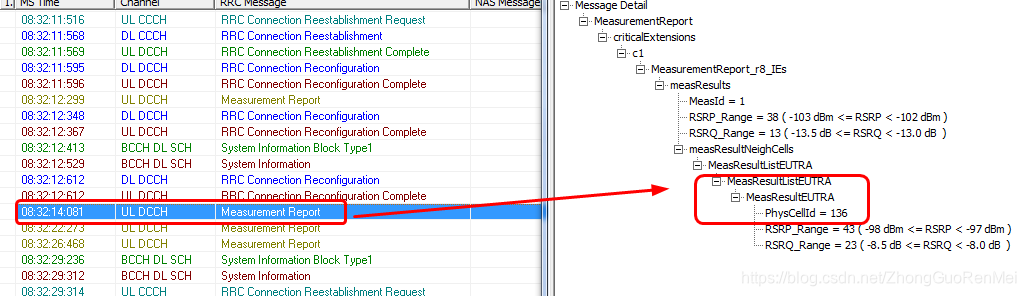

再查看三次测量报告的测量的 PCI 的值：

由三次测量报告可见， UE 在该小区需要向 PCI 为 136 的小区进行切换， 而在本小区的小区列表中并不存在 136 的小区， 因此该小区存在邻区漏配的情况。

1.6 相关疑问
Q:如果测量报告中有两个小区同时满足测量条件， 系统如何处理？
如果在实际测试中发现有两个小区的信号满足触发要求， UE 会将两个小区的信号场强均上报。 在系统中， 上报满足条件小区数可设置， 目前中兴设备设置最多报告 3 个小区。eNodeB 根据上报的场强进行切换。
Q:为什么系统消息有在两次重配后收到， 也有在两次重配间收到的情况？
由于系统消息的下发是采用固定的周期间隔进行下发， 如果 UE 在目标小区后收到系统消息的时间处于两次重配之间则为后一种情况。 如果 UE 在目标小区后收到系统消息的时间处于两次重配之后则为前一种情况。
Q:测量报告中的值转换为负值时， 为什么显示为一个区间？
在测量报告中的格式通常为“RSRP_Range = 56 ( -85 dBm <= RSRP < -84 dBm )”， 如果按照 56 -140=-84 dBm。 但实际显示为“-85 dBm <= RSRP < -84 dBm” 这一个区间。 主要原因是由于 RSRP 测量的值是 RS 的线性平均值（即将 20M 带宽内的所有 RS 的场强进行叠加后取均值）， 这样得到的结果不可能全是整数， 因此软件显示是一个区间。

1.7 切换流程

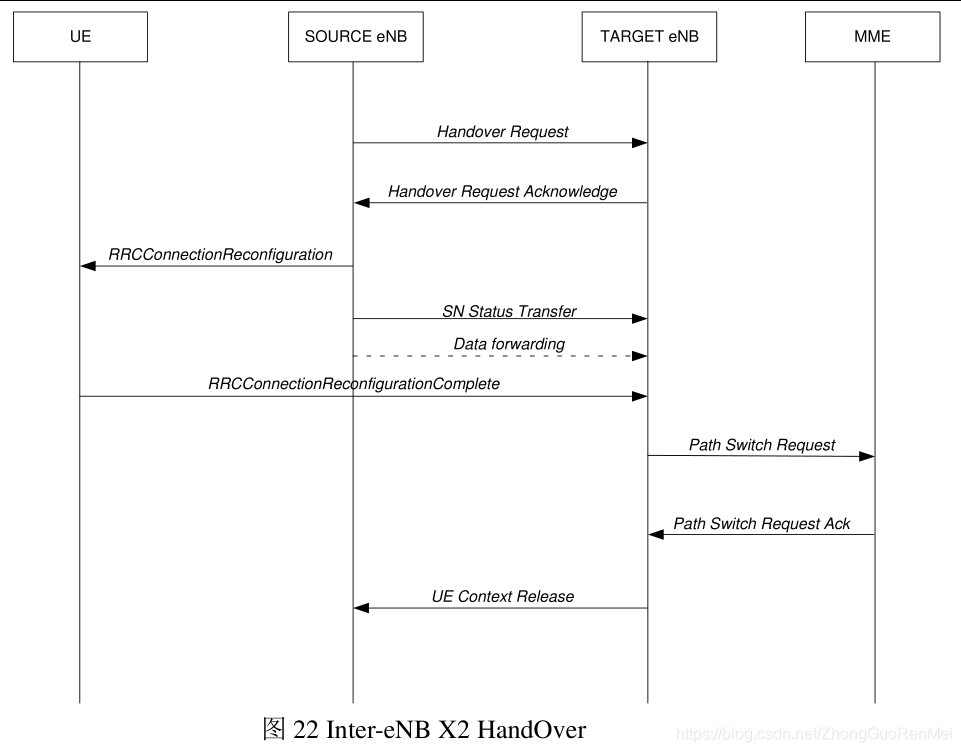

1.7.1 Inter-eNB X2 HandOver

 Inter-eNB X2 HandOver 说明：
 1、 当 eNB 收到测量报告， 或是因为内部负荷分担等原因， 触发了切换判决， 进行 eNB 间小区间通过 X2 口的切换。
 2、 源 eNB 通过 X2 接口给目标 eNB 发送 HANDOVER REQUEST 消息， 包含本 eNodeB 分配的 Old eNB UE X2AP ID， MME 分配的 MMEUE S1AP ID， 需要建立的 EPS 承载列表以及每个 EPS 承载对应的核心网侧的数据传送的地址。 目标 ENB 收到 HANDOVER REQUEST后开始对要切换入的 ERABs 进行接纳处理。
 3 、 目 标 eNB 向 源 eNB 发 送 HANDOVER REQUEST ACKNOWLEDGE 消息， 包含 New eNB UE X2AP ID、 Old eNB UE X2AP ID、 新建 EPS 承载对应在 D 侧上下行数据传送的地址、 目标侧分配的专用接入签名等参数。
 4、 源 eNB 向 UE 发送 RRC CONNECTION RECONFIGURATION，将分配的专用接入签名配置给 UE。
 5、 源 eNB 将上下行 PDCP 的序号通过 SN STATUS TRANSFER 消息发送给目标 eNB。 同时， 切换期间的业务数据转发开始进行。
 6 、 UE 在 目 标 eNB 接 入 ，发 送 RRC CONNECTION RECONFIGURATION COMPLETE 消息。 表示 UE 已经切换到了目标侧。
 7、 目标 eNB 给 MME 发送 PATH SWITCH REQUEST 消息， 通知MME 切换业务数据的接续路径， 从源 eNB 到目标 eNB， 消息中包含原侧侧的 MME UE S1AP ID、目标侧侧分配的 eNB UE S1AP 、EPS
承载在目标侧将使用的下行地址。
 8、 MME 返回 PATH SWITCH REQUEST ACKNOWLEDGE 消息， 表明目标侧下行地址接续已经完成， 目标 eNB 保存消息中的 MME UE S1AP ID。
 9、 目标 eNB 通过 X2 接口的 UE Context Release 消息释放掉源 eNB的资源。

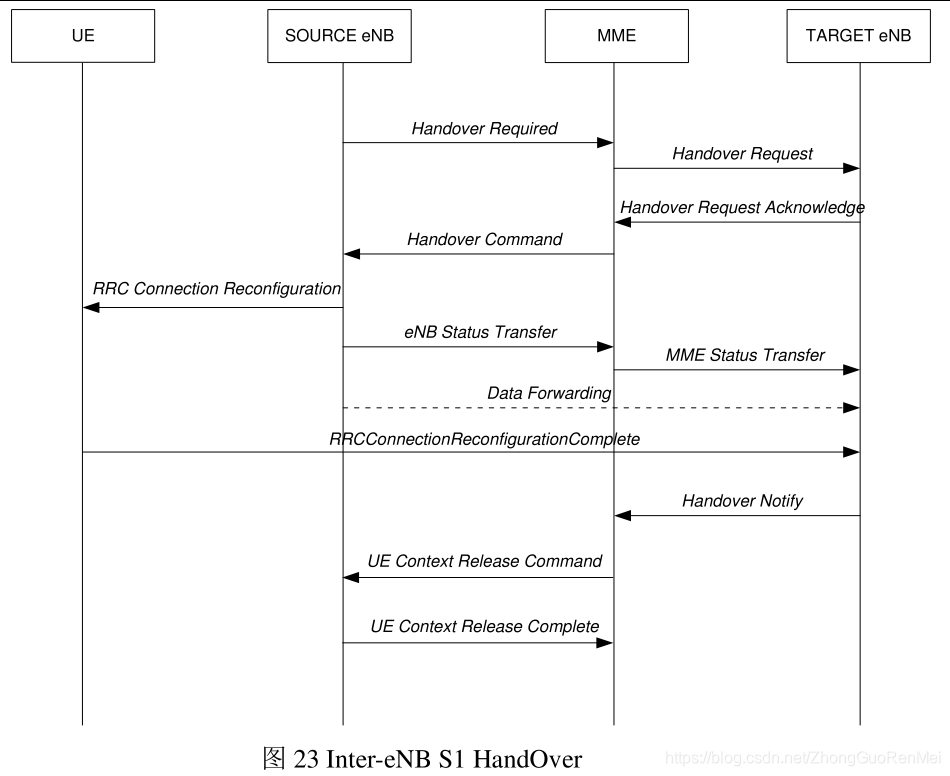

1.7.2 Inter-eNB S1 HandOver

 Inter-eNB S1 HandOver 说明：
 1、 当 eNB 收到测量报告， 或是因为内部负荷分担等原因， 触发了切换判决， 进行 eNB 间小区间通过 S1 口的切换。
 2、 源 eNB 通过 S1 接口的 HANDOVER REQUIRED 消息发起切换请求， 消息中包含 MME UE S1AP ID、 源侧分配的 eNB UE S1AP ID 等信息。
 3、 The target eNB receives the HANDOVER REQUEST message from the MME and try to admit the handover E-RABs. MME 向目标 eNB 发送 HANDOVER REQUEST 消息， 消息中包括 MME 分配的 MME UE
S1AP ID、 需要建立的 EPS 列表以及每个 EPS 承载对应的核心网侧数据传送的地址等参数。
 4、 目标 eNB 分配后目标侧的资源后， 进行切换入的承载接纳处理，给 MME 发送 HANDOVER REQUEST ACKNOWLEDGE 消息， 包含目标侧侧分配的 eNB UE S1AP ID， 接纳成功的 EPS 承载对应的eNodeB 侧数据传送的地址等参数。
 5、 原 eNB 收到 HANDOVER COMMAND， 获知接纳成功的承载信息以及切换期间业务数据转发的目标侧地址 。
 6、 源 eNB 向 UE 发送 RRCConnectionReconfiguration 消息， 指示 UE切换指定的小区.
 7、 源 eNB 通过 eNB Status Transfer 消息， MME 通过 MME StatusTransfer消息 ， 将 PDCP 序号通过MME 从源 eNB 传递到目标 eNB。
 8、目标 eNB 收到 UE 发送的 RRCConnectionReconfigurationComplete消息， 表明切换成功。
 9、 目标侧 eNB 发送 HANDOVER NOTIFY 消息， 通知 MME 目标侧UE 已经成功接入。
 10、源侧 eNB 发送The source eNB receives the UE CONTEXT RELEASE COMMAND message from the MME,begins release resource.
 11、MME 发送 UE CONTEXT RELEASE COMPLETE 给 eNB， 释放原侧资源。
