Android RIL框架分析

1.RIL框架

        RIL，Radio Interface Layer。本层为一个协议转换层，提供Android Telephony与无线通信设备之间的抽象层。

        Android RIL位于Telephony  Frameworks之下，Modem之上的，根据源码，RIL可以分为两个部分:Frameworks 框架层中的java程序，简称RILJ。HAL层中C/C++程序，简称RILC，RILC具体的又包括LibRIL、Rild和Reference-RIL这三个部分。 Android RIL的框架结构如下:

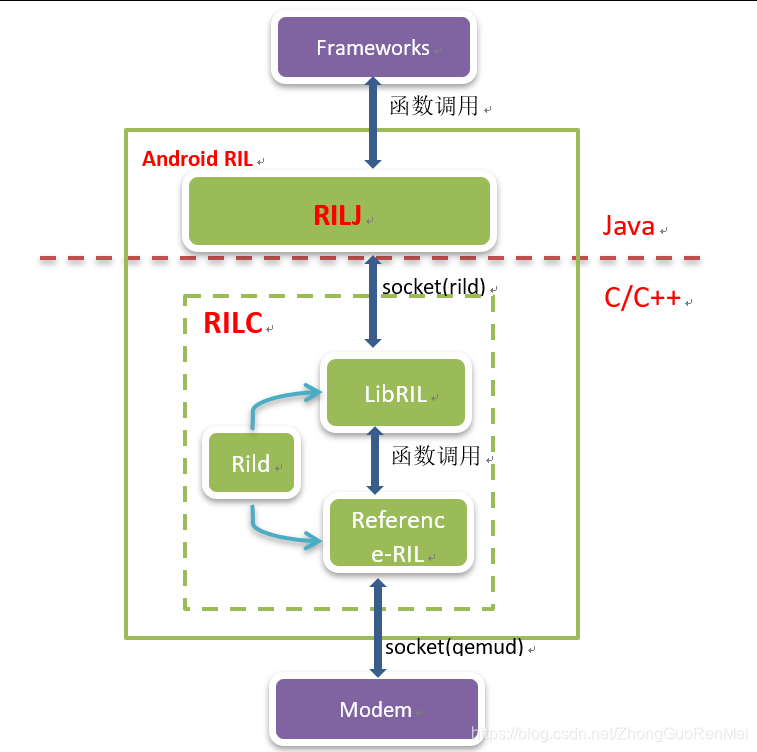

        RILJ、RILC和Modem之间的交互均是基于socket网络连接的数据交互方式，如图所示，RILJ与RILC之间通过rild端口的Socket连接进行RIL消息的交互处理；RILC与Modem之间通过qemud的Socket端口完成AT命令的发送和执行，完成Modem的操作控制、查询请求以及Modem主动上报的消息处理。同时需要注意到，RILC中真正与RILJ交互的是LibRIL，与modem完成交互的是Reference-RIL。
