简介

前言：
该论文今年10.13发布在Nature上，论文地址：https://www.nature.com/articles/s42256-020-00237-3
GitHub地址：https://github.com/mlech26l/keras-ncp
不方便下载的可以邮件我施法。

注：所用图均出自原论文。

NCP网络结构

一开始直接看图可能比较迷，这里做个类比。常见的模型基本是卷积层提取特征，后面的全连接层做一个回归或者分类。这里的ncp层就是用来替代全连接层。优势是可以用很少的神经元实现高维对低维的映射，效果还不错，并且还可观。对与控制领域有着很大影响。
和传统全连接层的区别除了参数和计算量的区别外，ncp还引入了时间概念RNN。比如自动驾驶领域，你下一步决策和之前的状态、环境有关系吗？是长时间相关？短暂相关？还是就符合马尔可夫原则。下面对图a、b、c进行一个解析。

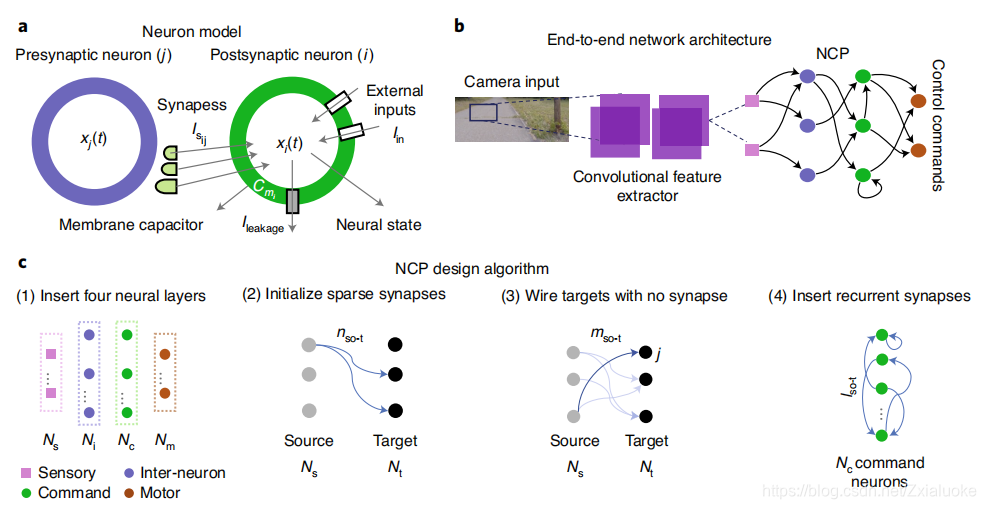

图a神经元模型：左边蓝色为突触前神经元i，右边绿色为突触后神经元j。神经元j的信号来源有两个，l${}_{sij}$和外部干扰l${}_{in}$,输出也是两个l${}_{leakage}$和正常神经元输出。
图b端到端自动驾驶网络结构图：输入的图片经过卷积层的特征提取，然后将特征输入ncp网络做回归。
图c为ncp算法设计图：下面单独取出介绍

ncp结构由四种神经元组成：
N${}_s$感觉神经元：一般为特征提取层的最后输出。
N${}_i$间神经元：可由突触连接感觉神经元和指令神经元。
N${}_c$指令神经元：可由突触连接间神经元和运动神经元，也可自反馈连接。
N${}_m$运动神经元：输出最后的指令，控制执行机构。

在两层神经元间插入n${}_{so-t}$（n${}_{so-t}$<=N${}_t$）个突触，且n${}_{so-t}$$\sim$B(n${}_{so-t}$,p${}_1$)，突触极性$\sim$伯努利分布(p${}_2$)。

在两层神经元之间，对于任意没有突触连接的神经元j，插入m${}_{so-t}$个突触（m${}_{so-t}$ $\le$ $\frac{1}{N_t}$$\sum _{i=1,i\ne j}^{N_t}{L}_{ti}$）,且m${}_{so-t}$$\sim$B(m${}_{so-t}$,p${}_3$)。这里的$L_{ti}$是第i个靶神经元的突触数量，突触极性$\sim$伯努利分布(p${}_2$)，m${}_{so-t}$为无突触连接的源神经元到靶神经元的突触数。

指令神经元之间可以相互连接，在任意指令神经元间插入l${}_{so-t}$个突触(l${}_{so-t}\le N_c$)，l${}_{so-t}$$\sim$B(l${}_{so-t}$,p${}_4$)，极性$\sim$伯努利分布(p${}_2$)，l${}_{so-t}$表示一个间神经元到靶神经元的突触数。

与其他网络的比较

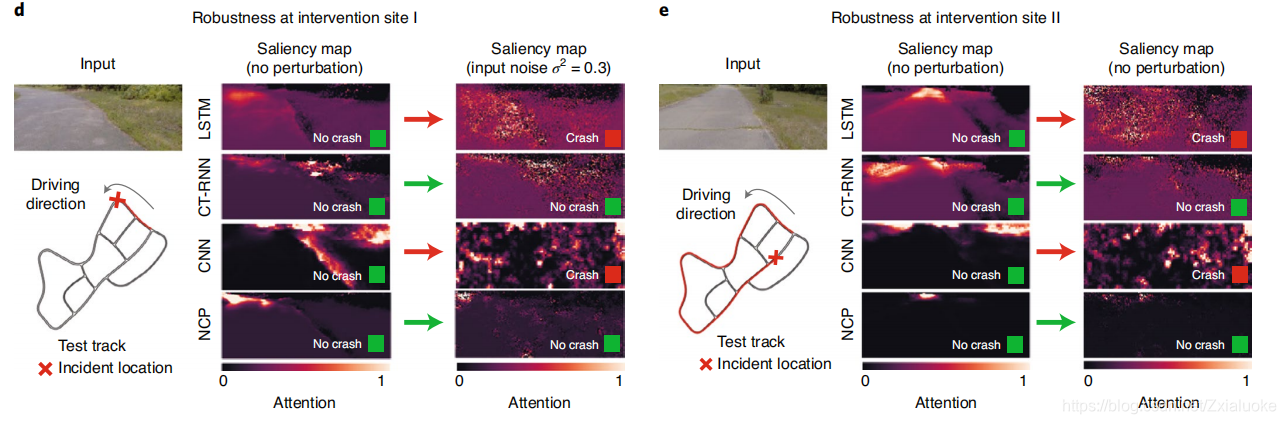

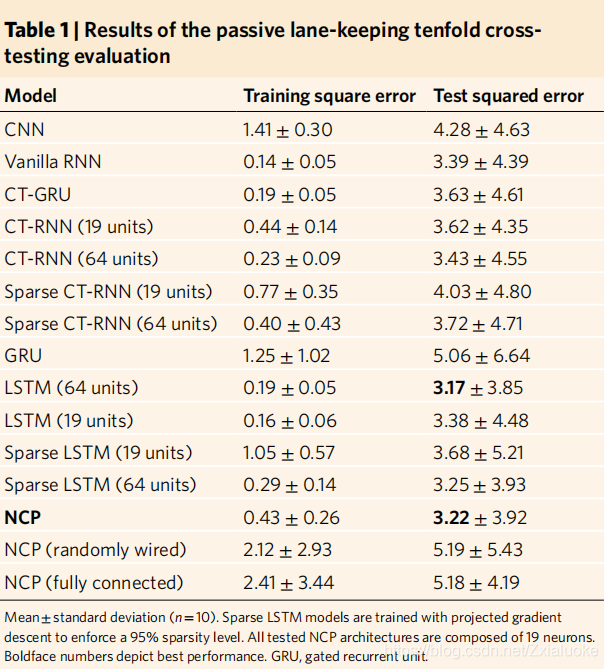

原文中以端到端自动驾驶模型来做比较，使用过的人都很清楚这里不做介绍。总结起来就是鲁棒性强、泛化能力强、响应速度快。图中已经详细展示了，不在重复。

四层神经元学习状态

1、端到端自动驾驶模型结构

前置摄像头输入图片（这里严格来说是视频流，模型处理时也考虑了时间相关性，单张图片易于理解），卷积层提取特征，最后一层特征层为1x4x8，一共生成32个感觉神经元，之后经过12个间神经元，6个指令神经元，1个运动神经元用以控制车辆的方向（这里的车速是固定值）。

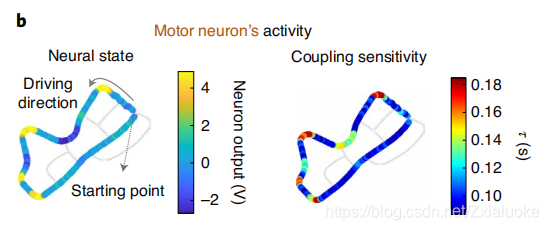

2、运动神经元的活性分析

左边图：车辆在最右侧点出发，逆时针运行，训练后运动神经元的输出是左转黄色正值，右转蓝色负值。
右边图：在转角处敏感性较强，直线处较弱。

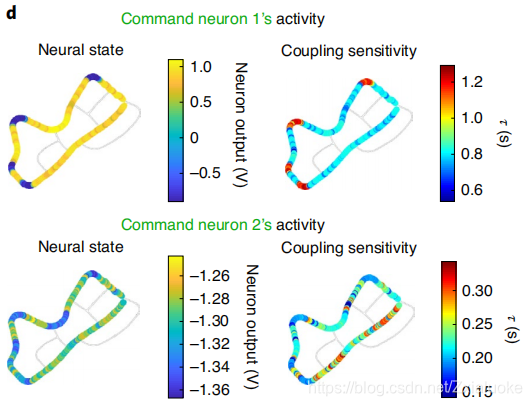

3、指令神经元的活性分析

指令神经元一共6个，原文给出了其中2个神经元的分析。
左上图：左转为蓝色负值，直线为黄色正值，对右转不敏感没有响应。
右上图：左转处敏感性较强，直线和右转出较低。
下面的图同理。
4、间神经元活性分析

间神经元一共12个，原文给出了其中2个神经元的分析。
左上图：左转输出值大于-0.2，直线和右转小于-0.2，从颜色看对右转较为敏感为深蓝色。
右上图：对右转耦合敏感性较强，左转较低。
下面图同理。

总结：由于神经元数量少，可以将每个神经元的状态进行分析。这对系统的可观测性有很大提高，系统的安全性也可得到保证。传统的dnn网络由于数量巨大，可解释性欠缺，端到端模型很难走出实验室，ncp的实现对于工程运用有着较大推进。（个人想法，不具参考性）

其他

原文中还给出了每种神经元的创建方式，神经元之间的连接算法，公式推导等。需要详细了解的建议看原文，GitHub上的实现暂时只有tensorflow2的版本，模型搭建过程也很简单。有兴趣的同学可以自行尝试。

模型示例

下面给出一个端到端的模型实列：
1、导入相关模块，这里需要tensorflow2.0以上。

from tensorflow import keras
import kerasncp as kncp
from tensorflow.keras.layers.experimental.preprocessing import Rescaling

2、设计模型结构：
示例中模型的输入为（5，256，455，3），这里的5不是batch_size，而是指5帧连续的图像。因此在制作数据集时需要注意这点。
ncp的尺寸和论文中在感知神经元出有点区别，这里为1x2x16，最后都是32个。具体尺寸可根据个人数据集需求自己设计。

#定义ncp网络结构
wiring = kncp.wirings.NCP(
    inter_neurons=12,  # Number of inter neurons
    command_neurons=6,  # Number of command neurons
    motor_neurons=1,  # Number of motor neurons
    sensory_fanout=4,  # How many outgoing synapses has each sensory neuron
    inter_fanout=4,  # How many outgoing synapses has each inter neuron
    recurrent_command_synapses=4,  # Now many recurrent synapses are in the
    # command neuron layer
    motor_fanin=6,  # How many incomming syanpses has each motor neuron
)
rnn_cell = kncp.LTCCell(wiring)

inputs = keras.Input(shape=(5,256,455,3))
x = Rescaling(scale=1.0/255)(inputs)
#conv1
conv1 = keras.layers.TimeDistributed(keras.layers.Conv2D(filters=24,kernel_size=(5,5),strides=(3,3),padding='same',activation="relu"))(x)
#conv2
conv2 = keras.layers.TimeDistributed(keras.layers.Conv2D(filters=36,kernel_size=(5,5),strides=(3,3),padding='same',activation="relu"))(conv1)
#conv3
conv3 = keras.layers.TimeDistributed(keras.layers.Conv2D(filters=48,kernel_size=(3,3),strides=(3,3),padding='same',activation="relu"))(conv2)
#conv4
conv4 = keras.layers.TimeDistributed(keras.layers.Conv2D(filters=64,kernel_size=(2,2),strides=(2,2),padding='same',activation="relu"))(conv3)
#conv5
conv5 = keras.layers.TimeDistributed(keras.layers.Conv2D(filters=16,kernel_size=(2,2),strides=(2,2),padding='same',activation="relu"))(conv4)
pool5 = keras.layers.TimeDistributed(keras.layers.MaxPool2D(pool_size=(2,2),strides=(2,2),padding="valid"))(conv5)
#flatten
flatten = keras.layers.TimeDistributed(keras.layers.Flatten())(pool5)
#ncp
outputs = keras.layers.RNN(rnn_cell,return_sequences=True)(flatten)
#定义模型
model = keras.Model(inputs=inputs,outputs=outputs)
#打印模型结构
model.summary()
#设置优化器
model.compile(
    optimizer=keras.optimizers.Adam(0.001), loss="mean_squared_error",
    metrics=[keras.metrics.SparseCategoricalAccuracy(name="acc")],
)
