在使用mesh语句的时候经常会出现一些理解上的问题,在这里谈一谈个人的理解:
mesh语句画网格图片,实际上就是给出一对坐标(x,y),来画矩阵z(x,y)的值。
下面将给出实例进行解释:
当给出值 x=[1.1 ,1.2 ,1.3 ,1.4 ,1.5 ] , 以及y=[3.1 ,3.2 ,3.3 ,3.4 ,3.5 ],并利用(x,y)求出的 表达式z=exp(x+y) 的值时,即可以知道 z 实际上就是以(x,y)为坐标的矩阵。
那么怎样实现以(x,y)为坐标的表示形式呢?

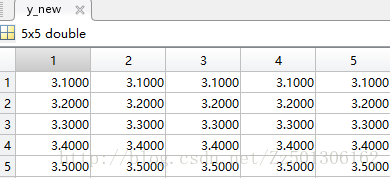

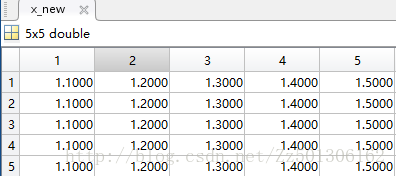

由于matlab中矩阵下标不能为小数,故我们需要构建两个坐标矩阵,如下:
再加上 z矩阵 (像冰糖葫芦一样将3个矩阵依次串起来,得到5*5串糖葫芦),他们的同行同列的元素(每串糖葫芦)即满足我们原来表达式的关系 z=z(x,y)的关系,再利用mesh语句,即可画出图像。
编辑代码如下:
clc;
clear all;
% 实际矩阵 z(x,y)的 下标定义,下标含小数
x=1.1:0.1:1.5;
y=3.1:0.1:3.5;
% [x_new,y_new]=meshgrid(x,y);
% 构造坐标矩阵
x_new=repmat(x,5,1);
y_new=repmat(y',1,5);
% 构造矩阵 z(a,b),下标为整型
z=zeros(5,5);
for a=1:1:5
for b=1:1:5
z(a,b)=exp(x(a)+y(b));
end
end
% 画图
mesh(x,y,z);
而 meshgrid 的使用方法其实与前面的叙述理解是一致的,生成两个x,y的坐标矩阵,再利用3个矩阵来得到对应关系。
clc;
clear all;
% 实际矩阵 z(x,y)的 下标定义,下标含小数
x=1.1:0.1:1.5;
y=3.1:0.1:3.5;
[x_new,y_new]=meshgrid(x,y);
z=zeros(5,5);
% 构造矩阵 z(a,b),下标为整型
for a=1:1:5
for b=1:1:5
z(a,b)=exp(x(a)+y(b));
end
end
% 画图
mesh(x,y,z);
surf、meshc、surfc同理。。。
