Multsim14.2 电路仿真软件中交流电压表与电流表读数不准确的原因处理

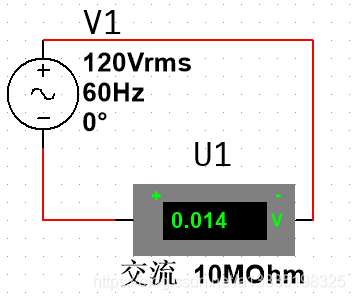

看图，读数不正确

在这里插入图片描述

问题原因

这是汉化引起的小BUG

处理方案

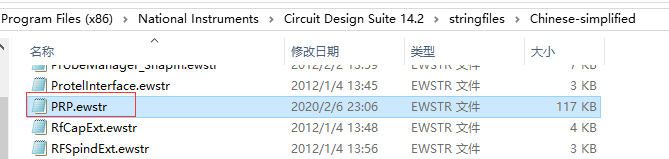

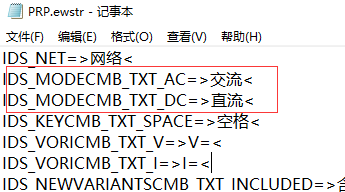

修改汉化文件夹中的 PRP.ewstr 大约第80多行左右
在这里插入图片描述
在这里插入图片描述
将交流改为 AC
将直流改为 DC

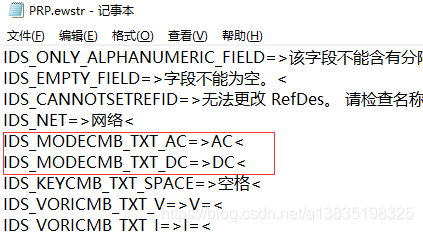

修改成以下内容并保存

IDS_MODECMB_TXT_AC=>AC<
IDS_MODECMB_TXT_DC=>DC<
如图：
在这里插入图片描述

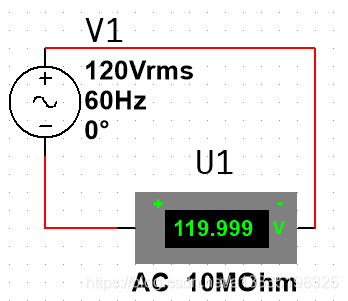

成功处理

在这里插入图片描述

或者直接用英文版，就不存在这些问题
