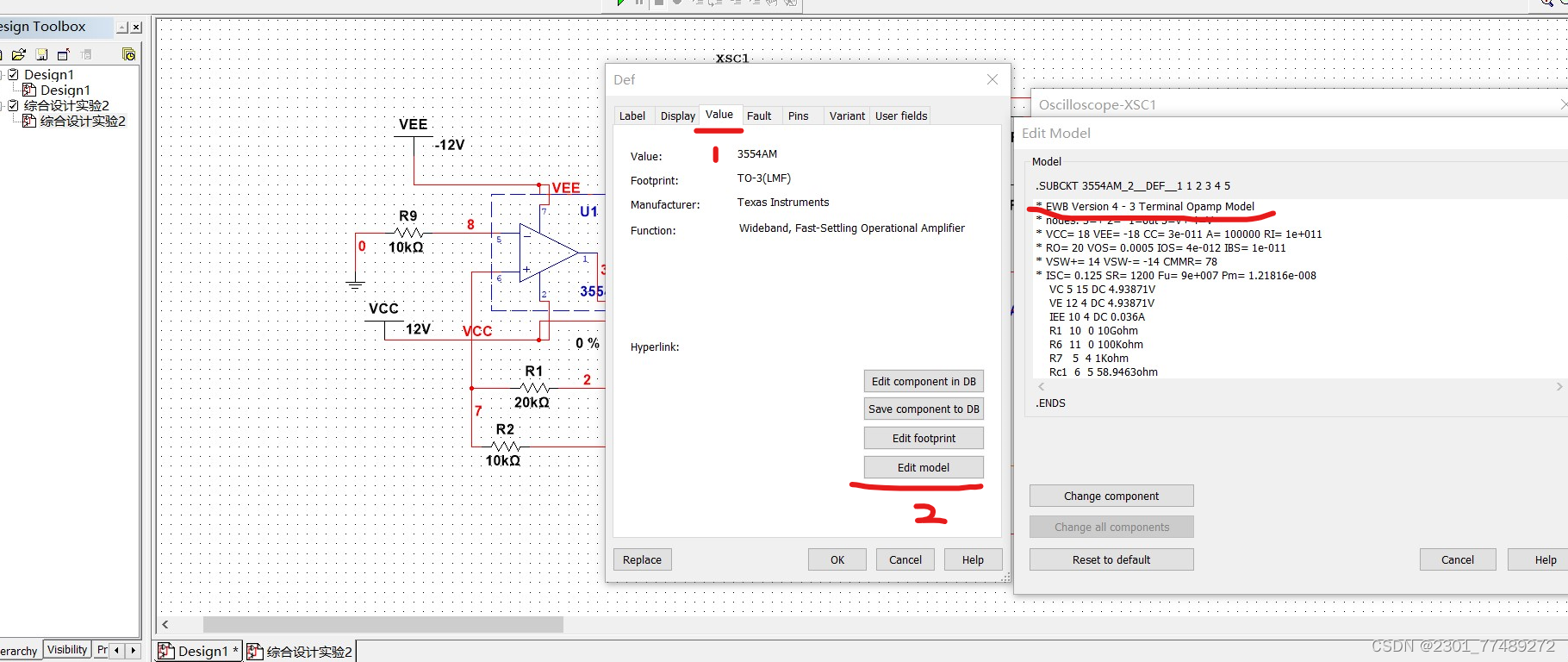

Multisim仿真运放输出电压超过直流电源电压的原因是使用了3端子的运放模型,双击运放,打开属性对话框,单击value,点击Edit Model,在打开的对话框中会看到EWB Version 4 - 3 Terminal Opamp Model,说明运放只有输入2端子,输出一端子有效。
解决方法有二
一、换一个EWB Version 4 - 5 Terminal Opamp Model的运放使用即可。
二、编辑原运放的属性,将其改成5端子有效,步骤如下:

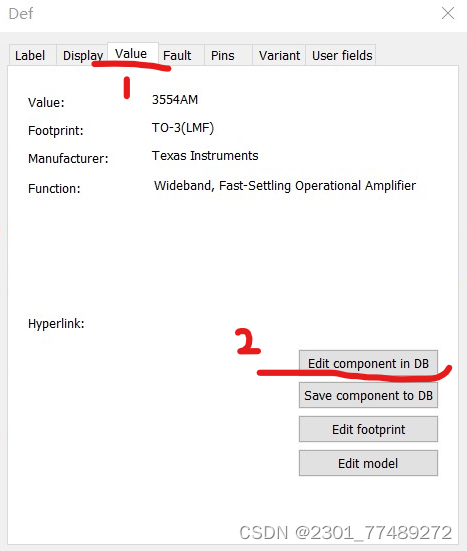

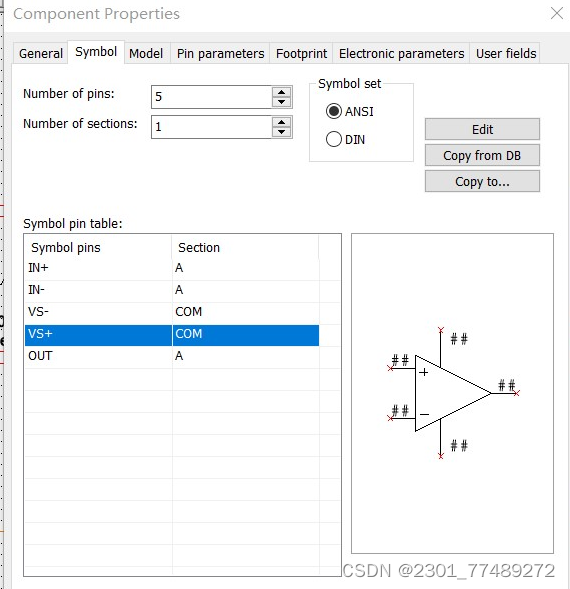

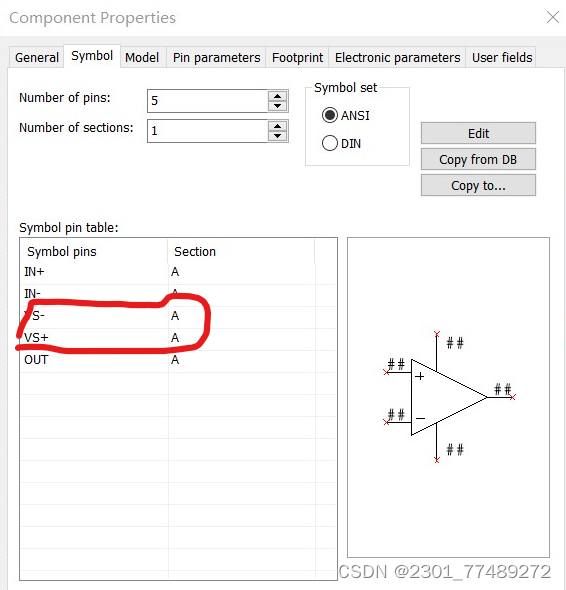

1、在属性对话框中选择,如图所示,在新对话框中奖Vs+和Vs-有com改为A,并保存在器件库中即可。
