《软件测试》实验2

//不保证完全正确

实验二 白盒测试实验

一、 实验目的

（1） 掌握静态白盒测试的技术和原理。

（2） 掌握逻辑覆盖测试的方法和原理。

（3） 掌握基本路径测试的方法和原理。

二、要求

（1） 按照实验题目要求， 完成相关的白盒测试工作， 并写出详细的测试步骤和测试结果。

（2） 实验完成后， 按照要求编写实验报告

一、实验内容：

1、 逻辑覆盖测试

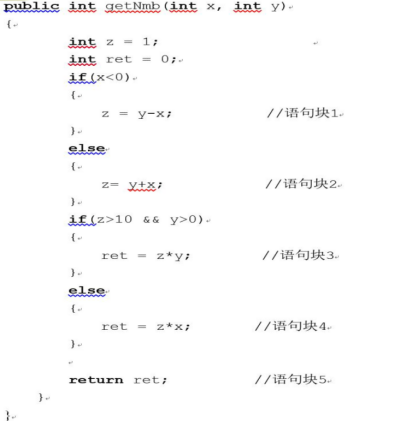

【例题2】 某程序中有如下函数， 请编写测试用例完成逻辑覆盖测试。

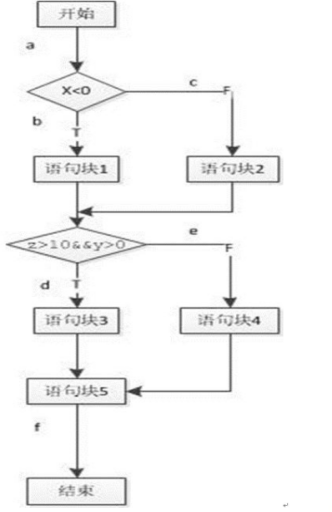

（1）画出程序流程图。

（2）设计测试用例如下

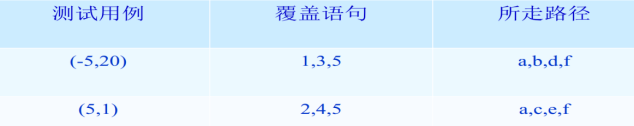

1）语句覆盖： 本程序中共5个可执行语句块， 故设计测试用例如下：

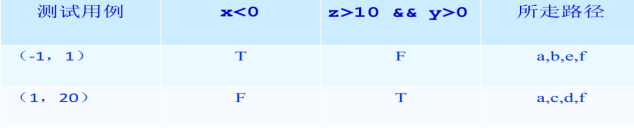

2）分支覆盖： 本程序共2个分支， 故设计测试用例。

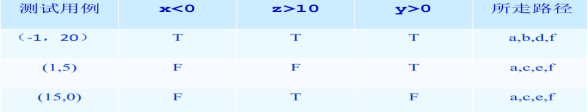

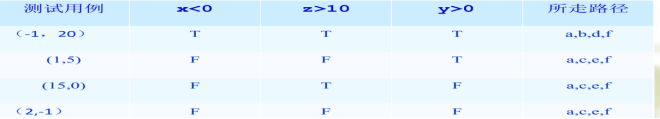

3）条件覆盖： 本程序共3个条件,故设计测试用例如下：

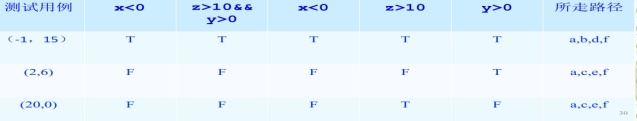

4） 分支/条件覆盖： 本程序共2个分支和3个条件， 故设计测试例如下：

5） 条件组合覆盖： 本程序中有3个条件， 其中后2个条件可以组合：

6）路径覆盖： 本程序中共有a,b,c,d,e,f六条路径， 设计用例如下：

（3）进行测试运行程序， 并输入相关用例完成测试， 并编写测试报告。

2、 基本路径测试

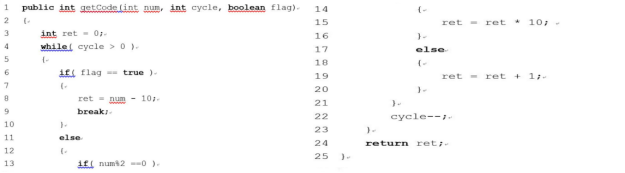

【例题3】 某软件中包含如下函数， 请设计测试用例完成基本路径测试。 函数代码为：

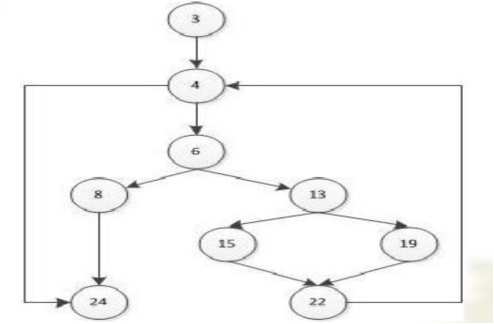

（1）根据程序画出程序控制流图， 如图2所示

（2）计算控制流图的环路复杂度， 计算方法如下：
V(G)=11个条边-9个节点+2=4
V(G)=3个判定节点+1=4
V(G)=4个区域=4
故该图环路复杂度为4。

（3）导出基本路径
A． 3-4-24
B． 3-4-6-8-24
C． 3-4-6-13-15-22-4-24
D． 3-4-6-13-19-22-4-24

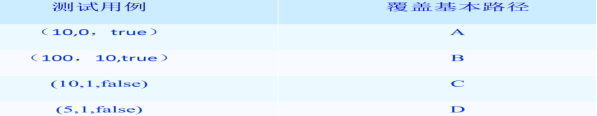

（4）设计测试用例如下

（5）运行程序， 输入相关用例完成测试， 并编写测试报告

五、 实验内容

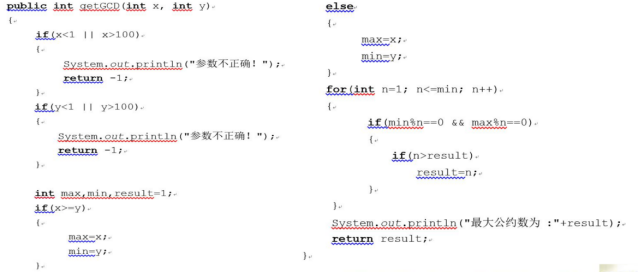

【题目】 编写函数getGCD,求两个1-100内的整数的最大公约数(通过参数传入两个整数),并编写测试用例完成逻辑覆盖测试和基本路径测试， 并编写测试报告。 参考代码如下：

要求： 完成程序开发工作（使用Java语言） ；
使用对该程序进行静态白盒测试；
设计相关用例完成逻辑覆盖测试和基本路径测试；
完成测试报告的编写。

• 实验过程及结果记录

编写函数getGCD,求两个1-100内的整数的最大公约数(通过参数传入两个整数),并编写测试用例完成逻辑覆盖测试和基本路径测试， 并编写测试报告。

代码如下：

import java.util.Scanner;

public class GCDCalculator {
   public int getGCD(int x, int y) {
       if (x < 1 || x > 100) {
           System.out.println("参数不正确！x应在1到100之间");//语句块1
           return -1;
       }
       if (y < 1 || y > 100) {
           System.out.println("参数不正确！y应在1到100之间");//语句块2
           return -1;
       }

       int max, min, result = 1;
       if (x >= y) {

//语句块3
           max = x;
           min = y;
       } else {

//语句块4
           max = y;
           min = x;
       }
//语句块5
       for (int n = 1; n <= min; n++) {
           if (min % n == 0 && max % n == 0) {
               if (n > result) {
                   result = n;
               }
           }
       }
//语句块6
       System.out.println("最大公约数为：" + result);
       return result;
   }

   public static void main(String[] args) {
       Scanner scanner = new Scanner(System.in);
       GCDCalculator calculator = new GCDCalculator();

       while (true) {
           System.out.println("请输入第一个整数（1 - 100，输入0退出）：");
           int num1 = scanner.nextInt();
           if (num1 == 0) {
               System.out.println("程序退出");
               break;
           }
           System.out.println("请输入第二个整数（1 - 100）：");
           int num2 = scanner.nextInt();
           calculator.getGCD(num1, num2);
       }

       scanner.close();
   }
}

一、静态白盒测试

对代码进行代码审查，检查代码结构、命名规范、算法逻辑等。发现代码中Scanner资源未及时关闭可能导致资源泄漏，在while循环结束后添加scanner.close()关闭资源。

代码审查：参数范围检查逻辑正确（1-100），无效输入返回 - 1，循环从 1 到较小数遍历，逐次判断公约数，逻辑清晰，变量命名规范（minNum、gcd），流程无冗余代码。

二、逻辑覆盖测试

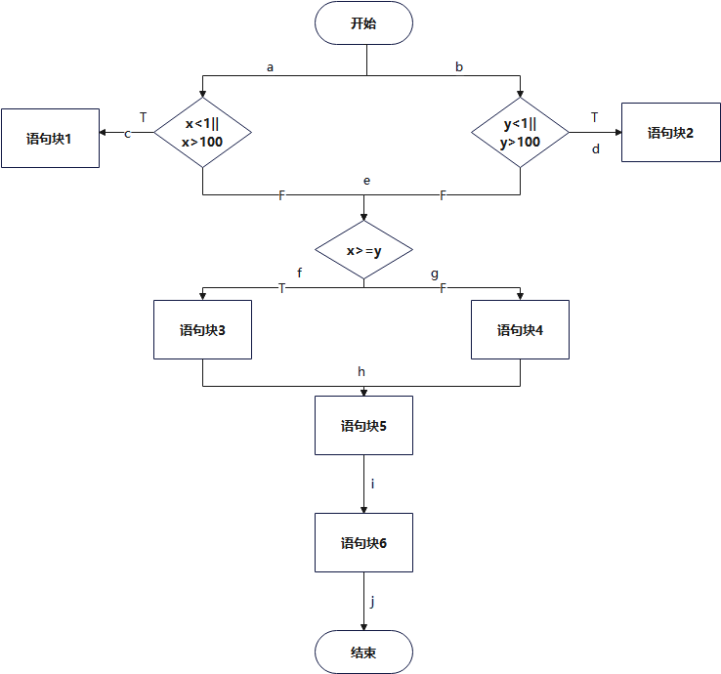

（1）画出程序流程图。

（2）设计测试用例如下

1）语句覆盖： 本程序中6个可执行语句块， 故设计测试用例如下：

测试用例	覆盖语句	所走路径
（-5,1）	1	a,c
（1,-5）	2	b,d
（50,10）	3,5,6	a,b,e,f,h,i,j
（10,50）	4,5,6	a,b,e,g,h,i

2）分支覆盖： 本程序共3个分支， 故设计测试用例。

测试用例	x < 1 || x > 100	y < 1 || y > 100	x>=y	所走路径
（-5,1）	T	F	F	a,c
（1,-5）	F	T	T	b,d
（50,10）	F	F	T	a,b,e,f,h,i,j
（10,50）	F	F	F	a,b,e,g,h,i
（101,50）	T	F	T	a,c
（50,101）	F	T	F	b,d
（17,17）	F	F	T	a,b,e,f,h,i,j

3）条件覆盖： 本程序共6个条件,故设计测试用例如下：

测试用例	x < 1	x > 100	y < 1	y > 100	x>y	x=y	所走路径
（-5,1）	T	F	F	F	F	F	a,c
（1,-5）	F	F	T	F	T	F	b,d
（50,10）	F	F	F	F	T	F	a,b,e,f,h,i,j
（10,50）	F	F	F	F	F	F	a,b,e,g,h,i
（101,50）	F	T	F	F	T	F	a,c
（50,101）	F	F	F	T	F	F	b,d
（17,17）	F	F	F	F	F	T	a,b,e,f,h,i,j

4） 分支/条件覆盖： 本程序共3个分支和6个条件， 故设计测试例如下：

测试用例	x < 1 || x > 100	y < 1 || y > 100	x>=y	x < 1	x > 100	y < 1	y > 100	x>y	x=y	所走路径
（-5,1）	T	F	T	T	F	F	F	F	F	a,c
（1,-5）	F	T	F	F	F	T	F	T	F	b,d
（50,10）	F	F	T	F	F	F	F	T	F	a,b,e,f,h,i,j
（15,50）	F	F	F	F	F	F	F	F	F	a,b,e,g,h,i
（101,50）	T	F	T	F	T	F	F	T	F	a,c
（50,101）	F	F	F	F	F	F	T	F	F	b,d
（17,17）	F	F	T	F	F	F	F	F	T	a,b,e,f,h,i,j

5） 条件组合覆盖： 本程序中有6个条件， 其中后2个条件可以组合：

测试用例	x < 1	x > 100	y < 1	y > 100	x>y	x=y	所走路径
（-5,1）	T	F	F	F	F	F	a,c
（1,-5）	F	F	T	F	T	F	b,d
（50,10）	F	F	F	F	T	F	a,b,e,f,h,i,j
（10,50）	F	F	F	F	F	F	a,b,e,g,h,i
（101,50）	F	T	F	F	T	F	a,c
（50,101）	F	F	F	T	F	F	b,d
（17,17）	F	F	F	F	F	T	a,b,e,f,h,i,j
（1,100）	F	F	F	F	F	F	a,b,e,g,h,i
（100,1）	F	F	F	F	T	F	a,b,e,f,h,i,j
（0,0）	T	F	T	F	F	T	a,c

6）路径覆盖： 本程序中共有a,b,c,d,e,f,g,h,i,j十条路径， 设计用例如下：

测试用例	所走路径
（-5,1）	a,c
（1,-5）	b,d
（50,10）	a,b,e,f,h,i,j
（10,50）	a,b,e,g,h,i
（101,50）	a,c
（50,101）	b,d
（17,17）	a,b,e,f,h,i,j
（1,100）	a,b,e,g,h,i
（100,1）	a,b,e,f,h,i,j
（0,10）	a,c
（100,100）	a,b,e,f,h,i,j

2、 基本路径测试

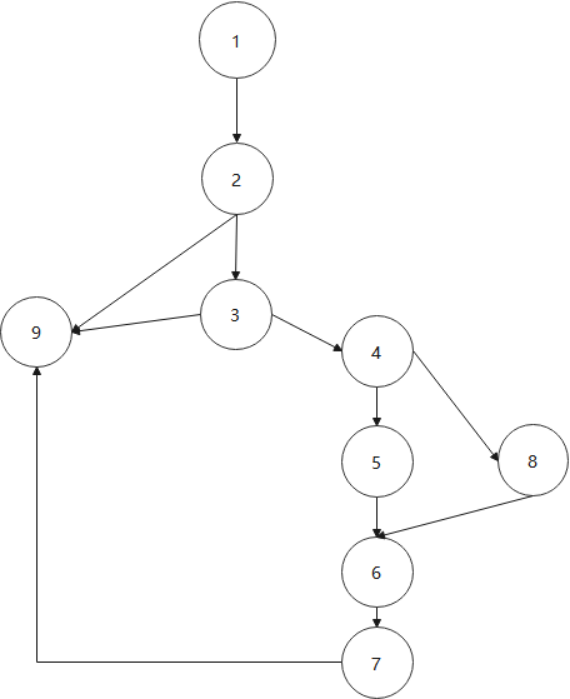

1. 计算控制流图的环路复杂度， 计算方法如下：

方法一：边数 - 节点数 + 2

假设控制流图边数为e，节点数为n，经分析V(G) = 2 - 1 + 2 = 3

方法二：判定节点数 + 1 ，判定节点数为 2，V(G)=2 + 1 = 3

方法三：区域数 ，V(G)=3个区域= 3

故环路复杂度为 3。

（3）导出基本路径

路径A：1-2-9

路径B：1-2-3-9

路径C：1-2-3-4-5-6-7-9

路径D：1-2-3-4-8-6-7-9

1. 设计测试用例如下

测试用例	覆盖基本路径
（-5,1）	A
（5,-5）	B
（60,20）	C
（20,80）	D

三、实 验 小 结

在本次白盒测试实验中，我围绕求最大公约数程序，系统实践了静态白盒测试、逻辑覆盖测试与基本路径测试，收获颇丰，同时也深刻认识到自身不足。

实验过程中，我通过代码审查修复了Scanner资源泄漏问题，理解了静态测试对保障代码质量的重要性。在逻辑覆盖测试中，从语句覆盖到条件组合覆盖的逐步深入，让我掌握了不同覆盖标准的差异与适用场景。例如，语句覆盖仅能保证代码执行，而条件组合覆盖则能全面检测条件的各种组合情况，使我意识到测试用例设计需兼顾全面性与效率。基本路径测试中，通过绘制控制流图、计算环路复杂度、导出基本路径，我学会了如何从程序结构出发设计测试用例，有效覆盖程序的不同执行路径，进一步提升了对程序逻辑的分析能力。

然而，实验也暴露出我的不足之处。在计算环路复杂度时，因对控制流图的节点和边分析不细致，导致初次计算错误；设计测试用例时，对复杂条件组合的考虑不够周全，出现部分组合遗漏的情况。这些问题反映出我对理论知识的掌握还不够扎实，实践经验也较为欠缺。

通过本次实验，我不仅加深了对软件测试理论的理解，更提升了实际操作能力，认识到测试在软件开发中的关键作用。未来，我将加强理论学习，多进行实践练习，注重细节和逻辑分析，以提高测试用例设计的准确性和有效性，更好地保障软件质量 。
