有关本章实验可以查看这篇博客：CCNP实验：交换1：trunk、DTP、VTP

一、企业网三层架构概述：

BCMSN ：组建Cisco多层交换网络（Building Cisco Multilayer Switched Networks）

1、冗余：

三层架构的核心在于冗余，也就是备份。当企业内网部分设备发生故障时，由于冗余机制的存在，企业网不会立即瘫痪，还可以维持正常的工作。

冗余有4种：设备、线路、网关、电源（UPS）

2、三层架构：

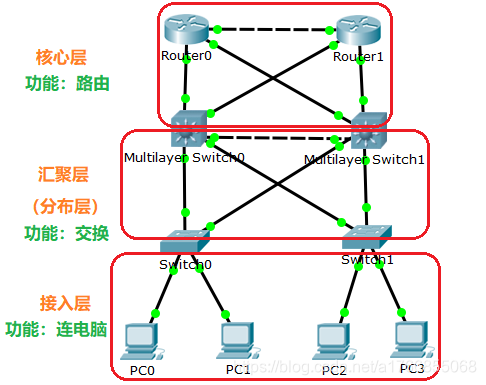

企业网三层分为：接入层、汇聚层、核心层。
用一张图来演示一下：

我接下来写有关交换的技术就是围绕二层汇聚层来讲的，这里我再简单说下各层的功能：

层	功能
access 接入层	提供端口密度，用于用户接入
distribute 汇聚层	流量的聚合、策略规划，实施QOS和安全策略，需要支持三层功能
core 核心层	提供数据的高速转发NAT

二、设备开机登录密码破解：

switch#delete flash:config.text 可以删除设备的配置文件。

1、破解原理：

在破解交换机、路由器设备的密码时，我们首先要了解设备的存储介质：RAM（随机存储器）、ROM（只读存储器）、flash（闪存）

特点\存储介质	RAM	ROM	flash
读写	可读写	只读	可读写
地位	内存条	最小IOS 相当于BIOS	最多IOS Cisco操作系统

flash（闪存），它相当于Windows上的硬盘，里面会存储着一个配置文档： config.txt 对于交换机还会再存储着一个 vlan.dat 的文件。

破解原理：
如果说在设备还没有进入到最大IOS时，也就是操作系统还没有启动的时候，进入ROM对flash中的config.txt 进行修改，就会绕过登录密码。

2、设备启动原理：

上面我们知道了交换机、路由器设备密码的破解原理、以及存储介质。
接下来，我们就来讲讲设备的启动过程：
（1）加电
（2）读取最小IOS到内存
（3）对设备进行自检
（4）引导系统从flash启动
（5）加载config.txt文件

3、破解交换机：

我们可以使用 show flash: 命令查看闪存中都存储了哪些东西。

（1）二层交换机：
①首先让电脑连接上交换机，然后将交换机重启。在交换机重启的时候长摁mode键，接着不停敲击Enter，然后交换机就会停留在最小IOS的界面。命令行前会显示switch：即表明进入最小IOS成功。
② 读取flash：使用命令：flash_init
③修改配置文件名为 xxx ：使用命令：rename flash:config.text flash:xxx.text
④接着重启：reset
⑤然后再将原来的名字修改回来：rename flash:xxx.text flash:config.text
⑥将配置复制到系统下：copy flash:config.text system:running-config
⑦我们可以选择添加一个用户名和密码或者是删除该用户名和密码

（2）三层交换机：
对于三层交换机来说，大同小异。摁一会儿以后一定要松开，才能看到页面，其它都没什么。

4、破解路由器：

对于路由器来说，我们使用命令：show version 可以查看版本号

从上面我们可以看出寄存器的版本为：0x2102

0x2102	设备启动时将加载配置
0x2142	设备启动时不加载配置

（1）进入最小IOS：
在正在开机的过程中按下CTRL+C，就会进入最小IOS。
（2）修改寄存器值：
26以上设备输入：confreg 0x2142
26以下设备输入：o/r 0x2142
（3）重启：输入 reset 命令
（4）接着copy startup-config running-config
（5）同理，增或删用户名
（6）修改寄存器的为原来的值：config-register 0x2102

三、交换机：

讲技术之前，先说一下交换机：

1、交换机的作用：

1	无线延长传输距离
2	实现单播，一对一的传输

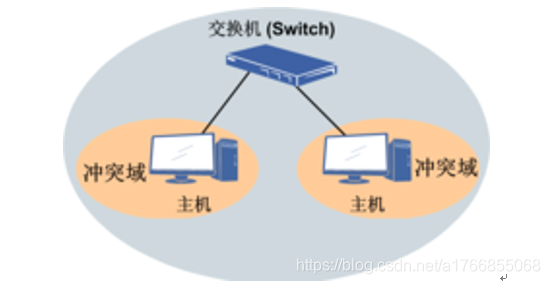

3	分割冲突域，交换机每个接口是一个冲突域，所有的接口都在一个广播域。

2、交换机转发数据的原理：

通过MAC地址进行物理寻址交换机是工作在数据链路层的设备，在接收到数据后，通过查找自身系统MAC地址与端口对应关系，将数据传送到目的的端口。

交换机在同一时刻可进行多个端口之间的数据传输，每一端口都是独立的物理网段，连接在端口上的网络设备独自享有全部的带宽。因此，交换机起到了分割冲突域的作用，每一个端口为一个冲突域。

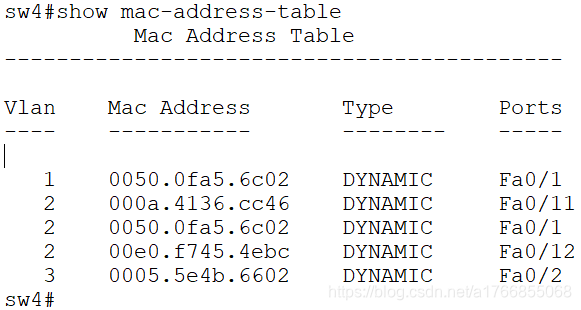

交换机上有张表，有着接口、设备的MAC、VLAN之间的对应关系，交换机就是靠着这张表来进行，数据转发。

3、交换机、路由器的查表方式：

我们一直认为交换机转发数据靠MAC地址表，路由器转发数据靠路由表，但其实我们知道MAC地址表、路由表都是给人看的。

而交换机实际看的是CAM表、路由器看的是TCAM表。等于说设备和人类看到的表它是一个意思，但是样子不是一样的。

CAM（内容可寻址存储器）将MAC地址表中的 源MAC + 接口编号 + VLAN ID 进行哈希运算

TCAM（路由表）原理同CAM基本类似，CAM只使用0、1标识，但TCAM使用1、0、X 标识，X标识不确定位，也就是主机位

四、VLAN

VLAN的配置思路：

步骤	思路
①	交换机上创建 VLAN
②	将交换机上的不同接口划分到对应的 VLAN 中
③	trunk干道，用于SW-SW、SW-R（路由器和交换机之间创建的也是trunk）
④	VLAN间路由，单臂路由（子接口） 或者 多层交换机解决

VLAN虚拟局域网，交换机和路由器协同工作后，将原有的一个广播域逻辑的分为多个广播域。

如果将VLAN进行分类，可以分为三类：按编号，按动静态、按结构进行分类。

1、编号分类：

编号（0-4095)	注解
1-1005（标准VLAN）	在任何条件下均可以使用的VLAN
1006-4094（扩展VLAN）	在VTP模式为透明时才可以创建
0、4095	这俩VLAN不可使用

标准VLAN:

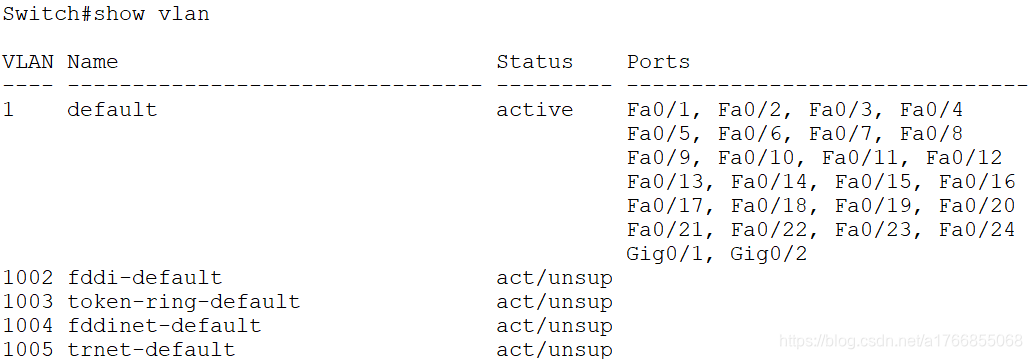

标准VLAN中，VLAN１、1002-1005默认存在，不得对这些VLAN进行删除和创建。1002-1005预留给非以太网技术下所使用，现在不再使用。
默认所有的接口处于VLAN1，VLAN1同时为默认的Native VLAN 和 管理VLAN

2、动静态分类：

静态	将交换机的某个接口划分到某个vlan中，在一个时间点内均能转发唯一vlan流量
动态	常用在移动环境：用户连接到交换机上后，交换机将该用户的设备信息发送到服务器处，由服务器辨别该用户所在VLAN，告知交换机。

3、结构分类：

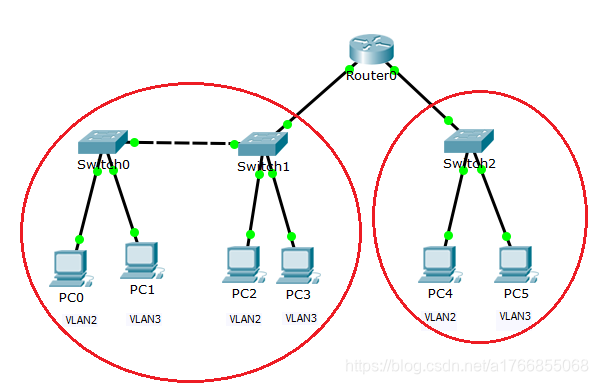

end to end 型：处于同一个交换网络内的相同 VLAN ID通讯是仅基于二层，它们是同一个广播域。例如图中路由器的左侧，两个 VLAN2 是同一VLAN，也就是同一个广播域。

local VLAN 型：处于不同交换网络内的相同 VLAN ID，通讯时需要基于三层进行，它们是不同广播域。例如图中路由器两边的 VLAN 2 ，它们不是同一 VLAN 也就是说它们不在同一个广播域。

4、VLAN配置：

sw(config)#vlan 2					创建vlan
sw(config-vlan)#name classroom1		命名vlan
sw(config-vlan)#exit

sw(config)#vlan 3
sw(config)#no vlan 10-100,109-200

sw(config)#int f0/1
Sw(config-if)#switchport mode access
sw(config-if)#switchport access vlan 2

同时对多个接口进行相同的部署
sw(config)#interface range f0/3-4 , f0/9-10

五、trunk 技术（ISL、dot1Q、DTP）：

对于贴斯标签详细过程，可以查看我这篇博客：CCNA6：VLAN、TRUNK、单臂路由
先讲个例子：

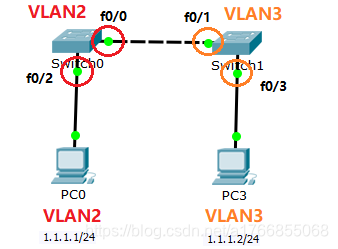

如图所示：PC0和左边交换机所有接口在VLAN2中，而PC3和右边交换机的接口都在VLAN3中，f0/0、f0/1都是接入模式，但是PC0、PC3却配置在同一个网段中。
问：PC0可以ping通PC3吗？

可以，首先我们要知道只有Trunk干道会有贴标签、撕标签的行为，当我们用 PC0 ping PC3 的时候：

它先会看目标IP和自己是否在同一个段，如果在同一段，它会发个正向ARP，然后单播。

ARP的原理：PC0发出一个ARP请求包（源IP：1.1.1.1/24，目IP：1.1.1.2/24 源MAC：PC0MAC 目MAC：全F）：，Switch0收到之后，它会将该包在VLAN2的广播域中进行洪泛，由于f0/0口也在VLAN2中，因此Switch1也会收到该ARP请求包。又因为该发过来的包没有贴标签，收到该包的Switch1的接口又在VLAN3当中，所以它会视作这个流量是VLAN3来的，最后PC3应答，所以能通。

1、打标封装协议

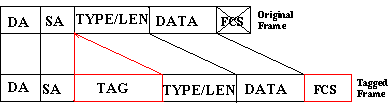

trunk干道不属于任何一个VLAN，它承载所有VLAN的流量，可以标记和识别不同VLAN的流量。这里的两个协议是：ISL、IEEE802.1Q协议。

特点\Trunk协议	ISL	IEEE802.1Q（dot1Q）
私有、公有	私有	公有
方式	封装	标记
封装大小	30字节	4字节
标记位	15位用于标记VLAN ID，其中就有5位保留	12位标记VLAN ID
VLAN数量	1024个	4096个
协议的支持	支持所有数据链路层协议	仅支持以太网

Cisco的二层交换机仅支持802.1Q的技术，只有Cisco的三层以上交换机才支持ISL，除此之外，IEEE802.1Q还支持Native VLAN。

数据包进出 Native VLAN 不需要贴标签，因此可以用来转发一些实时性的流量，比如说语音等流量。

2、配置：

（1）手动创建 trunk

对于Cisco设备来说，由于2层交换机仅支持IEEE802.1Q，因此直接配置即可，如下：

sw1(config)#int f0/24
sw1(config-if)#switchport mode trunk

但是对于Cisco的3层交换机来说由于可以支持ISL的封装模式，因此在设置trunk干道前，需要先声明配置封装类型。

core(config)#interface f0/20
core(config-if)#switchport trunk encapsulation dot1q
core(config-if)#switchport mode trunk

（2）DTP协议：自动生成 trunk

DTP（Cisco私有）动态 trunk协议，交换机之间自动协商成为 trunk 干道，默认在 Cisco 产品中开启。

sw1(config)#int f0/24
sw1(config-if)#switchport mode dynamic ?
  auto       被动，默认45以上系列交换机
  desirable  主动，默认45以下不含45系列交换机

在这里，手工开启=主动（desirable）

形成 trunk 干道的条件	是否能形成 trunk
被动——被动	不能形成
主动——被动	形成
主动——主动	形成

注意1：以上所有模式同 access 接口相遇后，必然不能形成 trunk，
注意2：该DTP协议是有安全风险的，如果电脑给该协议交换机发了一个DTP的请求消息进行建邻，那么该交换机和电脑之间生成一个trunk干道，所有vlan的广播都可以接收到，可以给经过自己电脑的流量贴任意vlan的标签，所以网络很不安全，因此就需要将其他闲置或连接电脑的接口全部设置为access模式。

（3）IEEE802.1Q中的 Native VLAN：

默认为VLAN1，在trunk干道上默认对 Native VLAN的流量不标记
一般用于大流量VLAN的需求，例如实时性流量。

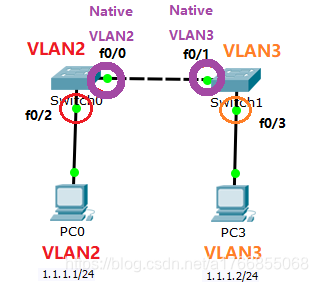

以下有一种情况可以通：就是下面这种两台交换机分别给自己的接口配置 Native VLAN。

原因：因为Native VLAN不贴标签，对方也会认为不贴签的是VLAN3。Native VLAN不贴签，但是工程师却可以打开贴签功能。

SW1#show vlan dot1q tag native
查看 trunk 的Native VLAN的标记情况

（4）附属VLAN：

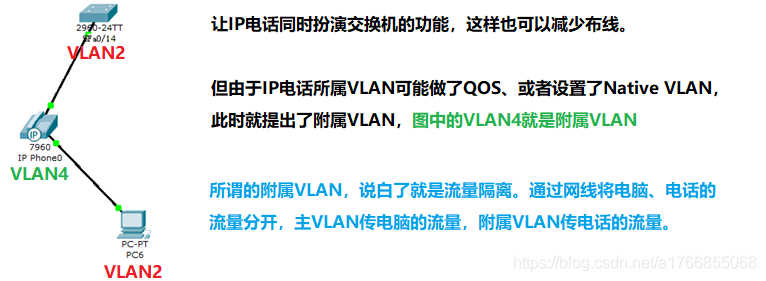

附属VLAN：在 ip phone 下，常常需要电话和电脑在不同VLAN，电话一般为native VLAN，且使用QOS优先转发。

Switch(config)#int f0/1
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 2  //PC所在VLAN
Switch(config-if)#switchport voice vlan 1   //附属VLAN，ip phone

Switch#show interfaces fastEthernet 0/1 switchport

（5）trunk干道运行列表：

配置trunk干道运行列表，默认trunk干道允许所有VLAN通过。

Switch(config)#int f0/24

Switch(config-if)#switchport trunk allowed vlan 1-10,13-20
仅允许这些VLAN流量通过

Switch(config-if)#switchport trunk allowed vlan remove 2
从允许列表中排错某个VLAN

总结：

1	广播域的切割由设备来决定，IP地址的划分，仅仅用于设备切分完广播域后，再进行标记
2	在一台设备删除某个vlan时，之前被划分到这些vlan的接口属性不变换，故在删除这个vlan后，这些接口将无法正常通讯——划分到其他活动VLAN，将恢复原VLAN
3	若一台交换机上未创建某个VLAN，那么在cisco的产品中将不转发该vlan的流量。
4	流量的vlan ID标记行为仅在trunk间进行，access接口不对流量进行标记。若access接口的流量中存在vlan ID，该ID编号与该接口所在vlan ID相同，转发流量同时去除标记，否则丢弃流量。

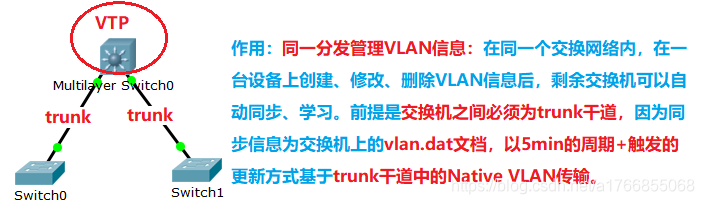

六、VTP：

这个协议叫做：VALN Trunk 协议：

再进一步讲这个协议之前，我们还应该知道：
如果一个交换机，在自己的某个接口上划分了VLAN5，这个VLAN5下接入了一台电脑。接着我们将VLAN5删除，此时原先VLAN5的这个接口将不再属于任何VLAN，这个接口下的电脑也不能访问交换机。

配置：

1、domain域：

SW1(config)#vtp domain ccie

当一台交换机没有加域时，那么会自动加入广播过来的第一个域名。

2、password 加密：

VTP的安全风险：
上面我们说到，当交换机设置VTP后，会自动用自己的vlan.dat去同步别人的vlan.dat文档。而一个没有加任何域的交换机会自动加入第一个域名，为了避免黑客冒充交换机去同步别人的VLAN，VTP需要设置安全机制：密码加密。

SW1(config)# vtp password cisco

3、VTP 的模式（mode）：

SW3(config)#vtp mode Server

VTP的模式	同步信息	能否创建、修改、删除VLAN信息
Server（服务端）	可以被同步、同步别人	能
Client（客户端）	可以被同步、同步别人	不能
Transparent（透明）	不可以	能

通过上述表格我们发现：
Server 可以同步、被同步：Server、Client
Client 也可以同步、被同步：Server、Client
而 透明模式 所拥有的VLAN，Server、Client不一定都拥有。所以扩展VLAN可以是自己独立私有，也可以公共都有的。

注意：默认所有的交换机的模式为Server

除此之外还要强调的是：
Client既然不能创建VLAN、那它怎么去同步别人，只能被Server同步？
表面是这样的：Server创建一个VLAN之后同步了一个Client，但就担心这个设备会被放在一个新网络中，可能会因为版本号等问题，去影响其它级别没它高的Server、Client。

4、Version版本:

同步规则：client和server模式会存在同步与被同步；谁同步谁由配置版本号决定

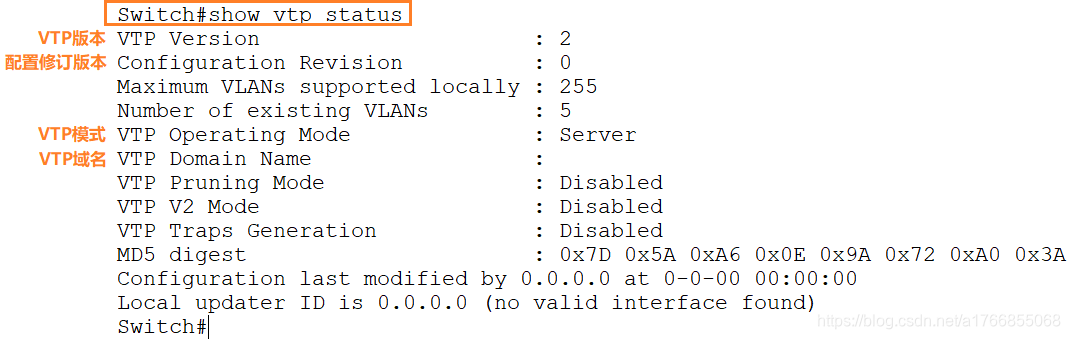

sw1#show vtp status

每修改、删除、创建一次VLAN，配置修订版本号（Configuration Revision）加1，谁的配置版本号高，就可以同步其他人

修改域名或将模式该为透明导致配置版本号归0。

在总结一下VTP的同步条件：

1	版本相同
2	domain相同
3	password相同
4	配置修订版本号高同步低的
5	非透明模式
6	必须为 trunk 干道

5、VTP修剪：

修改不必要的扩散流量，减少资源的占用，仅仅在Server模式下可以生效。

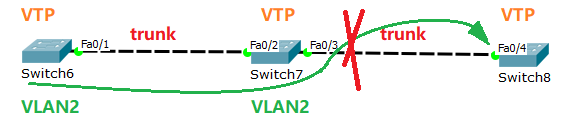

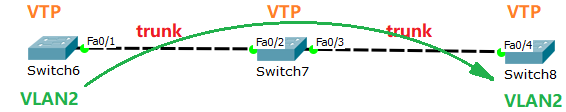

比如下面这种情况，三台设备均开了VTP，然后左边和中间的设备有VLAN2，右边的设备没有VLAN2。在我们启动VTP修剪之后，左边的设备不再发的广播包就不再发给右边的设备了。

或者还有这种情况：开启VTP修剪之后，左边设备VLAN的广播到达中间设备，即便中间设备不存在VLAN2的用户它也会传给右边的设备。

SW1(config)#vtp pruning   全局开启，宏观修剪

SW1(config)#int f0/24
SW1(config-if)#switchport trunk pruning vlan 10
在该trunk干道上，专门针对某个VLAN的流量进行修剪
