1.1 电阻的作用

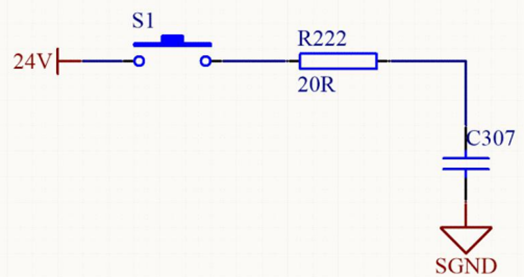

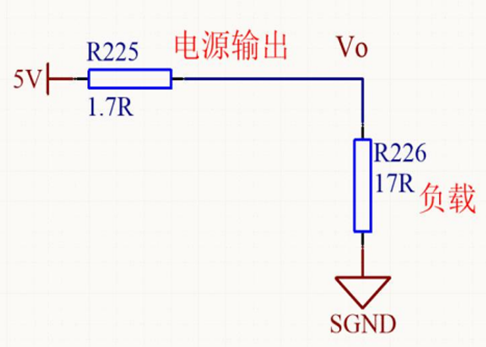

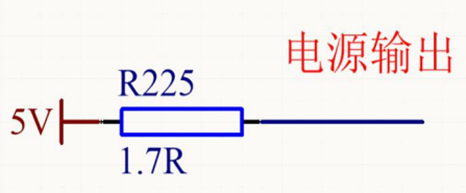

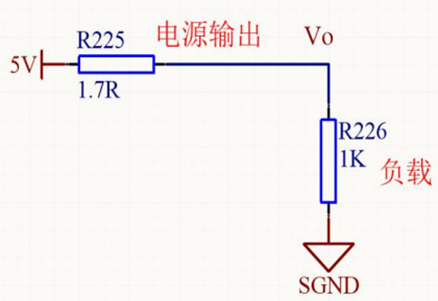

1、限流；2、分压。

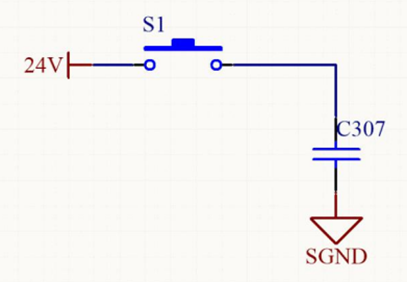

根据电子系统三要素：源，回路，电阻，这三者必须都存在才能传递电信号。如果没有电阻，那么这条回路的电流将会无穷大（电流等于电压除于电阻，如果电阻趋近于0，电流则趋近于无穷大），很容易烧坏这条回路上的元器件。

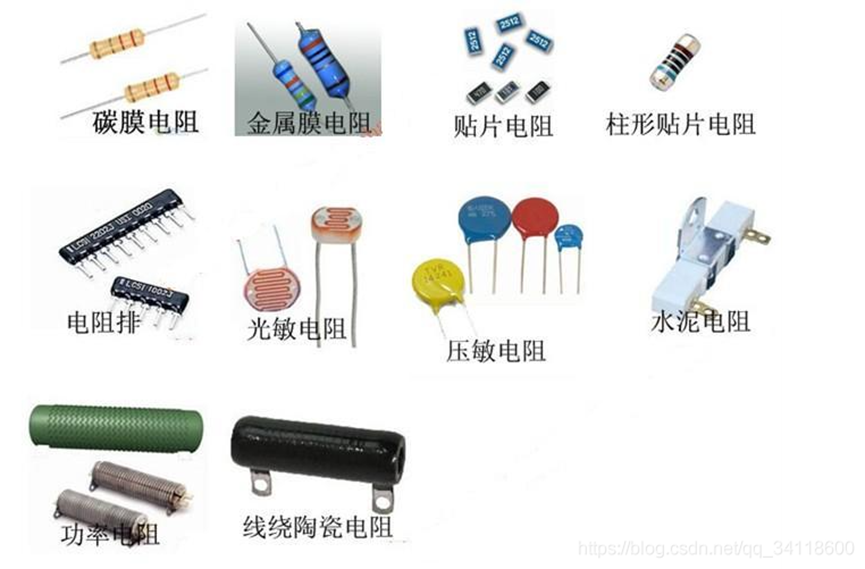

1.2 电阻的分类

1.2.1 贴片电阻

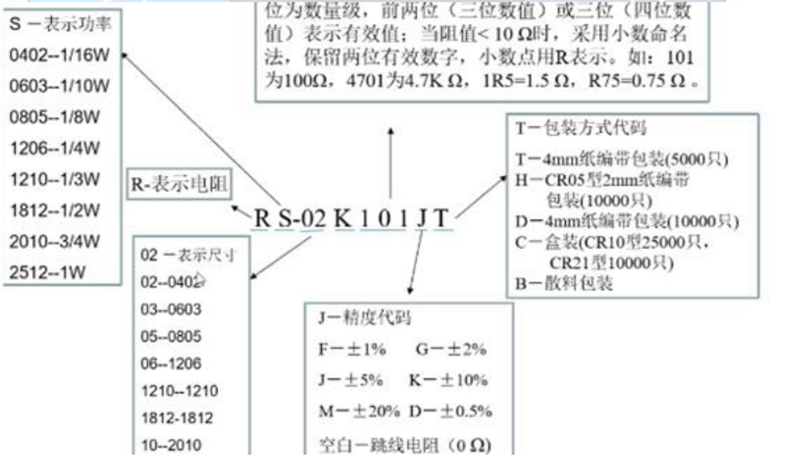

1.2.1.1 贴片电阻阻的规格型号识别

精度越高的，价格往往也是越高的，我们作为一般的用途，其实大多数使用的是F -> +/- 1%，一般封装大的，价格也高。

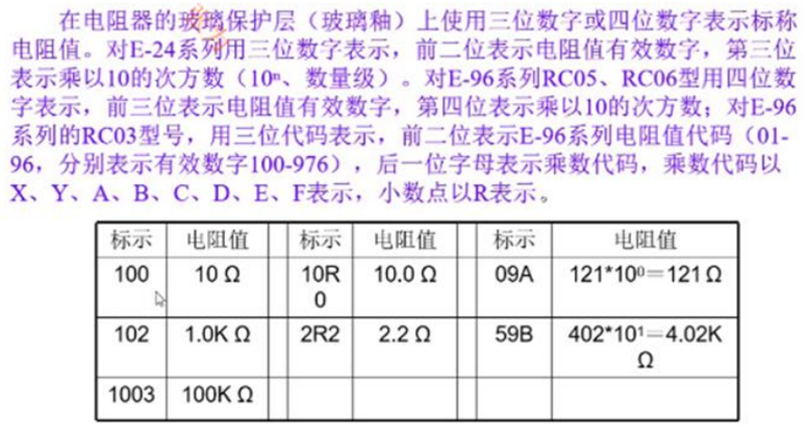

1.2.1.2 贴片电阻的标示方法

1.2.2 热敏电阻

热敏电阻实际上是一种温度传感器。

热敏电阻：包括PTC(正温度系数Positive Temperature Coefficient)和NTC（负温度系数Negative Temperature Coefficient）的热敏电阻。

1.2.2.1 PTC热敏电阻

PTC是指温度越高，阻值越大的热敏电阻。

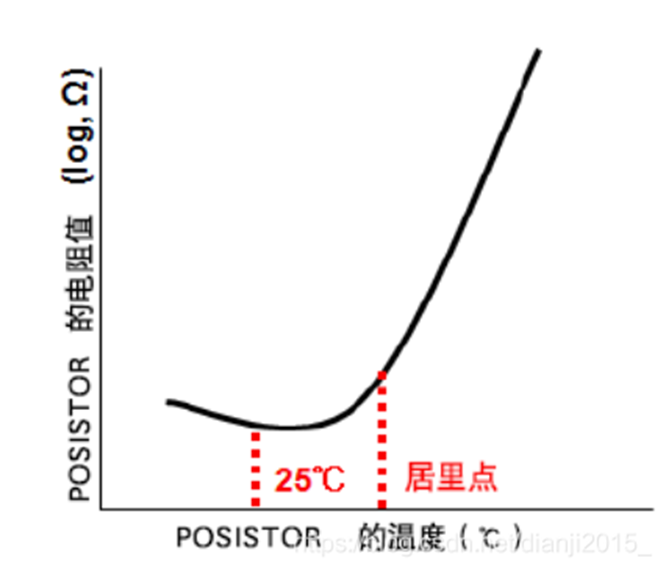

下面是PTC电阻温度曲线。

用途：

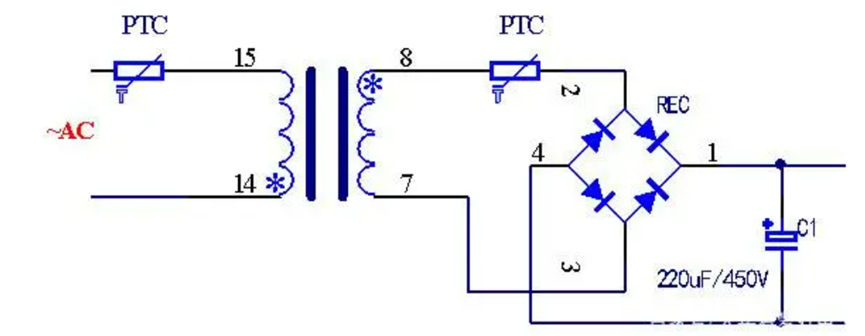

PTC热敏电阻串联进去电路作为过流保护元件，即对变压器进行保护。当电路当中由于各种原因导致某个元器件或者负载短路导致电流过大这时候PTC热敏电阻就会起作用，就会抑制电路产生过大的电流。

1.2.2.2 NTC热敏电阻

NTC指温度越高阻值越小的热敏电阻。

下面是NTC电阻温度曲线。

NTC的主要用途是抑制浪涌电流。

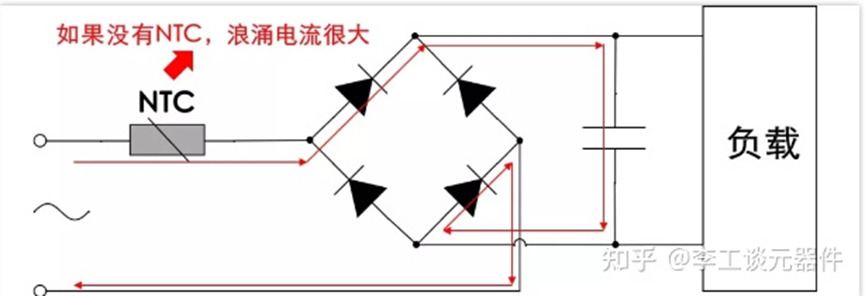

如下图所示，开机时，大电流会流过二极管，如果回路中没有NTC，那么这个电流是非常大的，如果电流过大的话，二极管可能会损坏。在线路上面串联一个NTC热敏电阻，在开机之前，热敏电阻温度比较低，所以电阻比较大，可以很好限制开机时的浪涌电流。开机之后，热敏电阻温度起来了，阻值比较低，也不至于产生过大的损耗。

1.2.3 压敏电阻

压敏电阻是一种具有非线性伏安特性的电阻器件，主要用于在电路承受过压时进行电压钳位，吸收多余的电流以保护敏感器件。

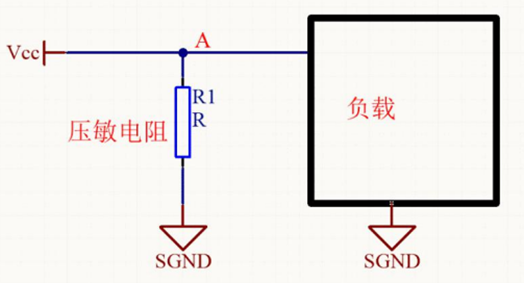

它在电路中起到瞬态过电压保护的作用。在实际应用中，压敏电阻一般并联在电路中，当电路正常运行时，处于高阻状态，不影响电路的工作。

当电路出现异常电压并达到压敏电阻导通电压时，压敏电阻迅速由高阻变为低阻，释放异常电压导致的瞬时过电流，同时把异常瞬态过压钳制在一个安全水平范围之内，从而保护后级电路免遭异常电压的破坏。

1.3 0欧姆电阻介绍

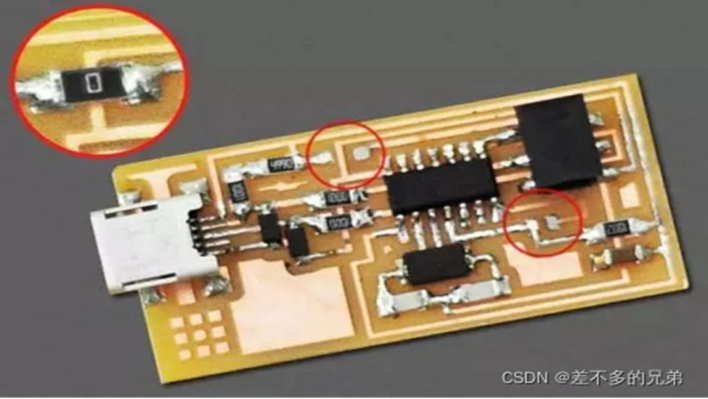

零欧姆电阻又称为跨接电阻器，是一种特殊用途的电阻，0欧姆电阻并非真正的阻值为零，欧姆电阻实际是电阻值很小的电阻。并且此电阻有很多功能。

1.3.1 0欧姆电阻阻值大小

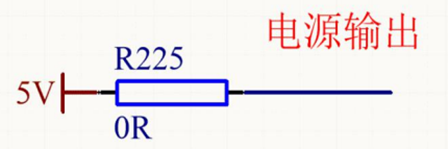

0Ω电阻的阻值理论上是0Ω，但实际上，0Ω最大电阻偏差有三种可以选择，分别为10mΩ、20mΩ和50mΩ。

也就是说，0Ω电阻偏差可以允许有多种偏差，其偏差取决于电阻厂商做的是哪种偏差。

1.3.2 0欧姆电阻的作用

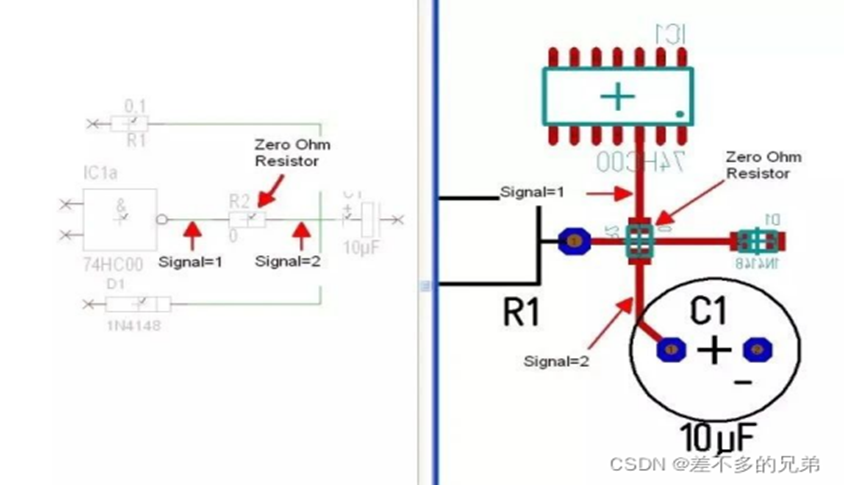

1、兼容

在设计PCB板时如果没有考虑到兼容性问题，在调试阶段可能会有不小的麻烦。

比如芯片某引脚既能驱动蜂鸣器，又能驱动LED。此时可以通过焊接零欧电阻，来决定驱动蜂鸣器还是LED。

2、方便布线

比如出于成本的考虑需要设计单面板，也就是说，元器件的安装及走线都只能在一面，最头疼的是有些线实在走不过去，这时候0Ω电阻就能帮你大忙了！

3、调试时的前后级隔离

如果你的设计是新的，对PCB板上很多部分的功能以及能够实现的性能还不确定，拿回板子来将会面临一场惊心动魄的调试，debug的一个重要原则就是把问题限定在最小的范围内，因此多块电路之间的隔离就非常重要。

在调试A电路时，你不希望B电路的工作影响到你的调试，那么最好的方式就是断掉它们之间的连接，而0Ω电阻就是一个最好的隔离方式！

调试的时候不焊接，等调试完成确认这部分电路没问题了，就可以将0Ω电阻安装上。当然，在最终的产品中可以彻底去掉。

4、测试电流用

如果你想测试某一路的电流大小，一种方式是通过电压表测量该通路上某电阻两端的电压（确保电压表的内阻不要影响到测量的精度），通过欧姆定律就可以计算出该路的电流。

另一种方式就是直接将电流表串在该回路上，因此在该电路上可以放置一个0Ω电阻，测量电流的时候用电流表两端代替该电阻，等测量完毕就能将该电阻安装上了。

5、匹配电路参数不确定时用

可以预留各种可能性，根据实际的需要进行选装不同的电阻，它可以替代掉跳线，避免了跳线的钻孔、安装占用比较大的空间，而且跳线也会引起高频干扰。

比如，PCB板上设计有低通滤波器，如果发现最终不需要或者一开始调试的时候没时间调试低通滤波器，但又必须让信号流通过去，可以用0Ω电阻来代替原来设计中的电阻。在匹配电路参数不确定时，以0Ω电阻代替，实际调试的时候确定参数再以具体的数值的元器件来代替。

6、用于信号完整性的模拟地和数字地的单点连接

在数字和模拟等混合电路中，往往要求两个地分开，并且单点连接，可以避免模拟电路和数字电路在工作时电流信号相互干扰。但是，在板级上地线最后通常是连接在一起的。此时，让模拟地和数字地先经过零欧电阻再连接在一起可以起到一定的隔离作用。另外，这样做还有个好处就是，地线被分成了两个网络，在大面积铺铜等处理时，就会方便得多。

7、抑制电路噪声

零欧电阻能够抑制环路电流，从而抑制噪声。零欧电阻在所有频带上其实都起到衰减噪声的作用。提高可靠性、安全性。

8、可代替插针、拨码开关

在高速电路中，空置的插针相当于天线，容易使信号受到干扰。

拨码开关有拨乱的风险，导致电路出错。

所以，为了提高可靠性、安全性，可使用零欧电阻来代替。

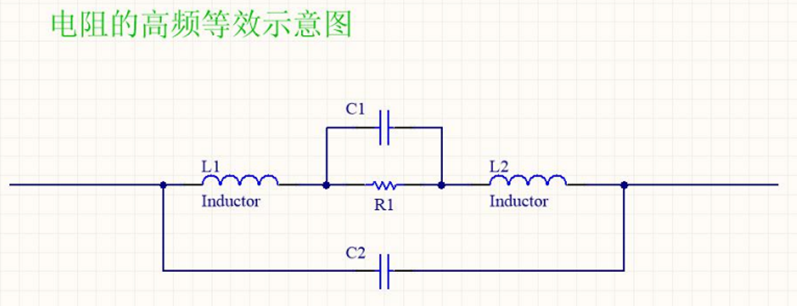

9、充当电容或电感

在高频信号下，充当电感或电容。

在高频电路系统中，零欧电阻与外部电路特性匹配情况下可以充当一个小的电容或者电感。比如地与地之间，或者电源和芯片引脚之间加零欧姆电阻，可以解决EMC问题。
