新手教程：采用AD9软件画原理图

一、刚开始新建工程

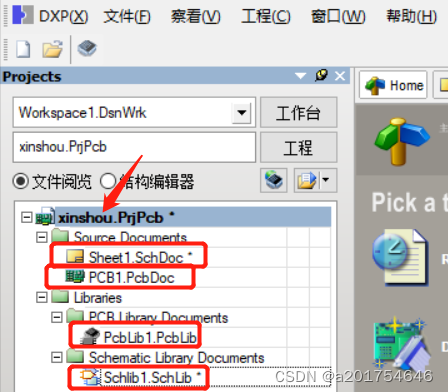

二、工程下面新建四个文件，如图所示，分别是原理图文件、PCB文件、原理图库和PCB库

三、直接用官方画好的元器件，方法如下：

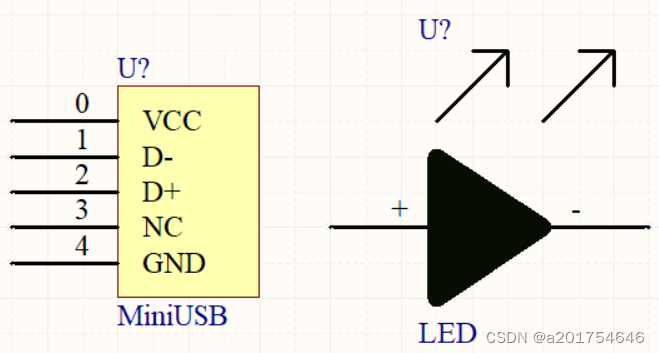

四、自己画元件库，比如画一个MiniUSB以及LED，方法如下：

 画二极管的时候需要注意如下：

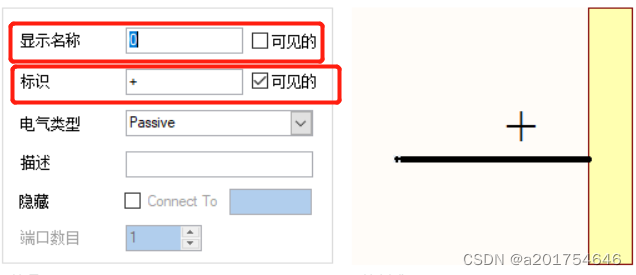

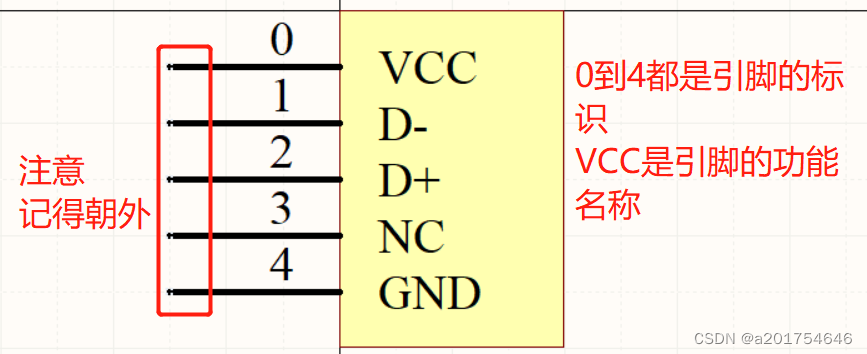

两个引脚的名称都可以不用显示出来，但是标号还是要写的，如下：

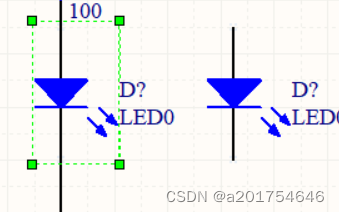

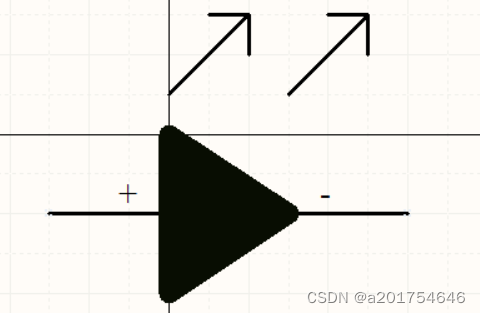

 填充方法：先是用普通的线画一个三角形，然后选择“工具”里边的“多边形”，就可以填充了。

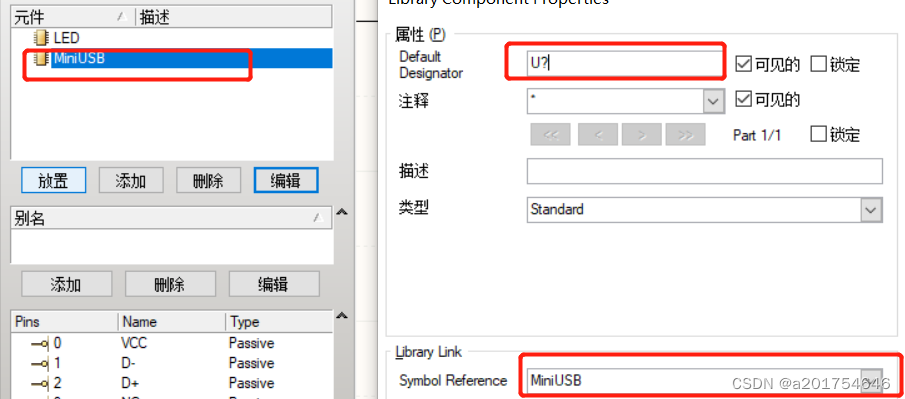

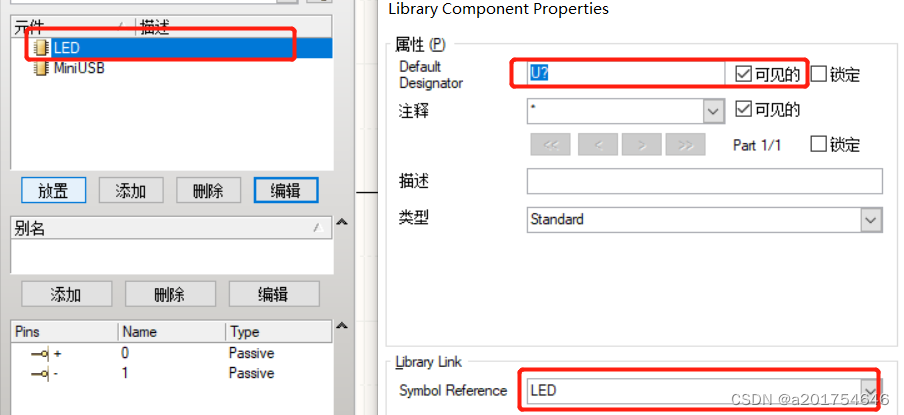

接着修改下元件的名称



 放置在原理图文件中的样子如下：

光敏电阻小项目：

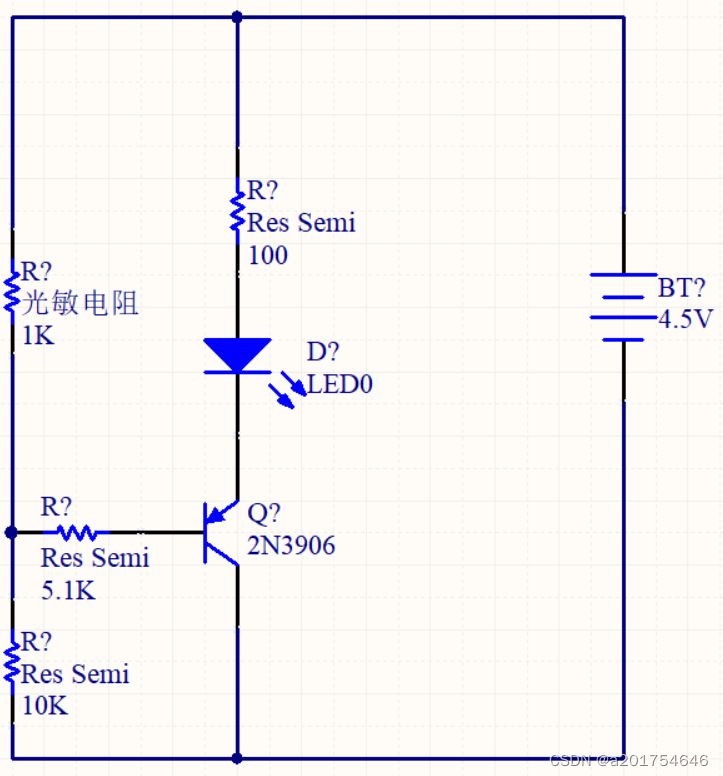

原理图如下：

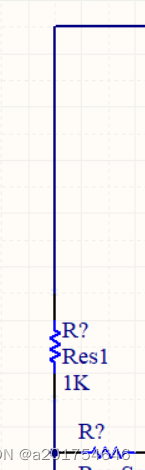

上图中有几个电阻的名称冲突了，会导致后期导入到pcb图后生成不了元件。

需要注意的是，元件与元件直接可以通过引脚直接相连，而不需要通过导线，但为了美观，有时候不得不用导线相连。

画完了原理图，想要转成PCB图之前需要有以下几个步骤：

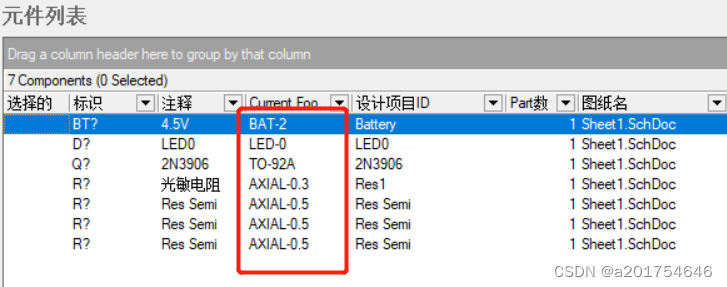

一、打开封装管理器，看看各个元器件是不是都有对应的封装。



 发现都有对应的封装，然后再转入PCB之前还需要新建PCB图。

二、在该工程下面新建PCB图文件

新建完后必须保存，不然就没法导入。

三、导出成PCB图文件

点击“设计”下面的“update PCB Document PCB1.PcbDoc”

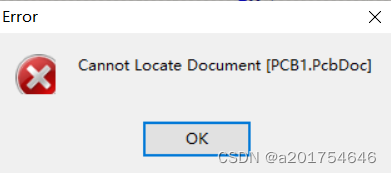

发现弹出了“Cannot Locate Document[PCB1.PcbDoc]"这个错误，原来是没保存原理图库这个文件。

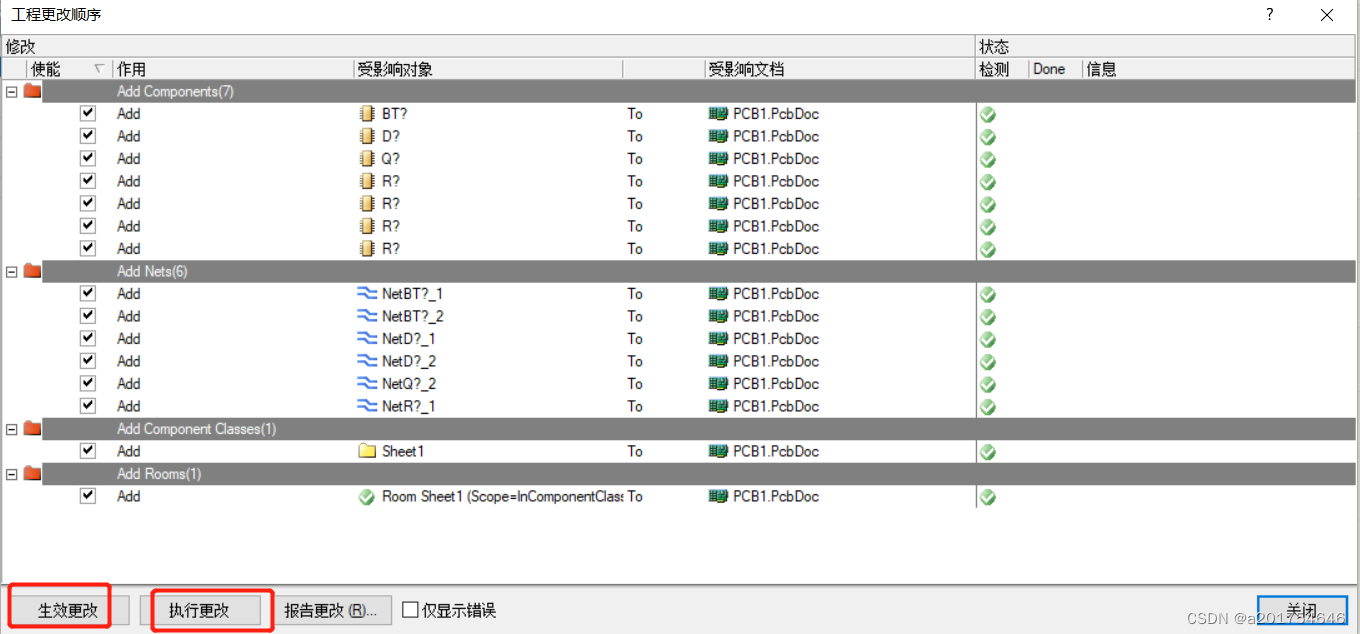

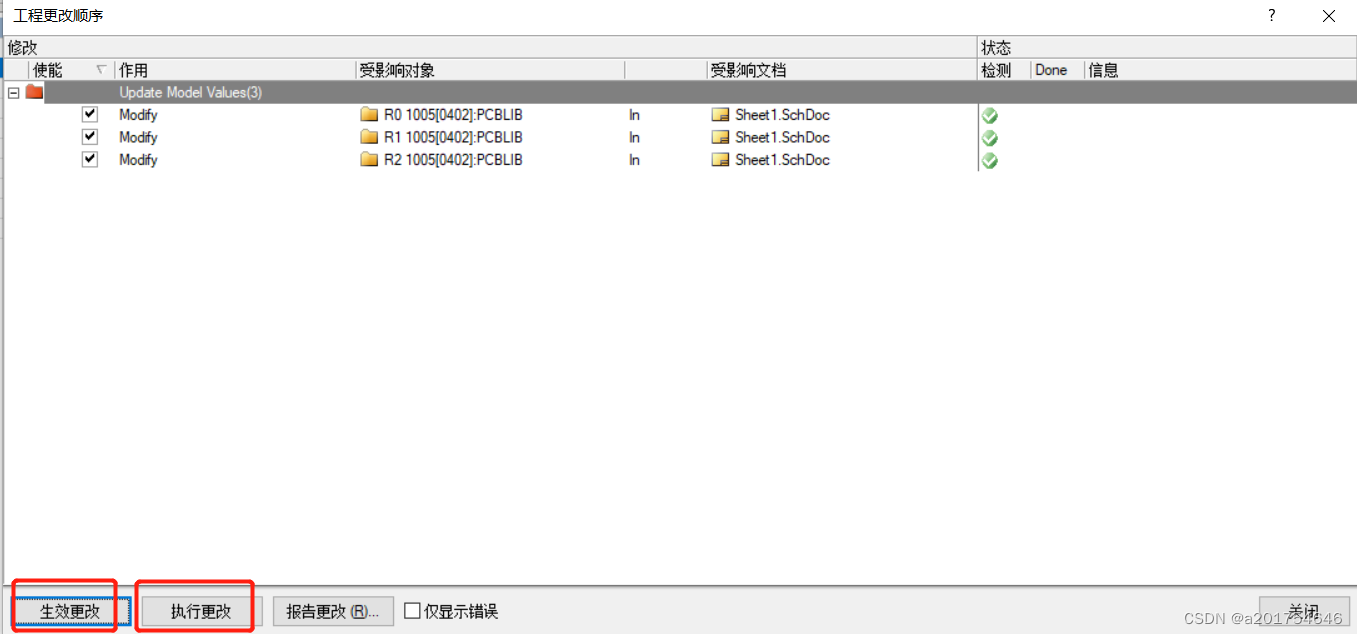

 再点击“设计”下面的“update PCB Document PCB1.PcbDoc”，就会显示各个元器件以及元器件之间的网络连接，选中“生效更改”后就会检测当前元器件能否导入到PCB，打勾即说明可以导入，接着“执行更改”，就可以导入到PCB文件了。

发现导入到PCB文件后却看不到一个元件，百度之后才发现原来是原理图的元件有名称冲突了，

把名称都改了之后，重新更新PCB文件却提示“some net were not able to be matched”。

原因分析：出现这个原因主要是PCB画完后（或者导入PCB这一操作完成后），再次更改原理图，然后Update时弹出的问题，主要是由于PCB中已经包含了相关的网络，所以报错

解决方法：直接把旧的PCB图删了，重新新建PCB文件，并且重新让原理图更新为PCB图然后就可以了。

布局完后就得开始定义板子的形状和尺寸了。

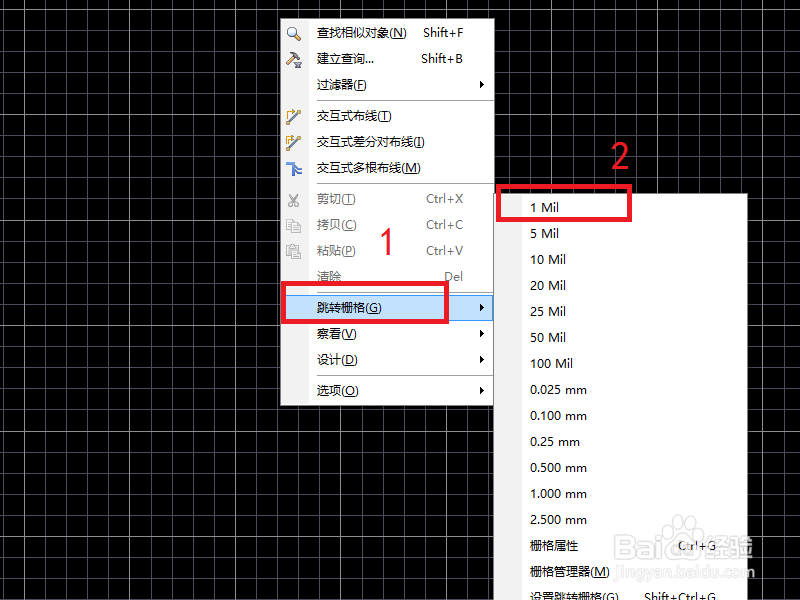

为了能够更好的定义板子的尺寸，需要将PCB的栅格设置得大一点，这里不选用1Mil，选用50Mil。

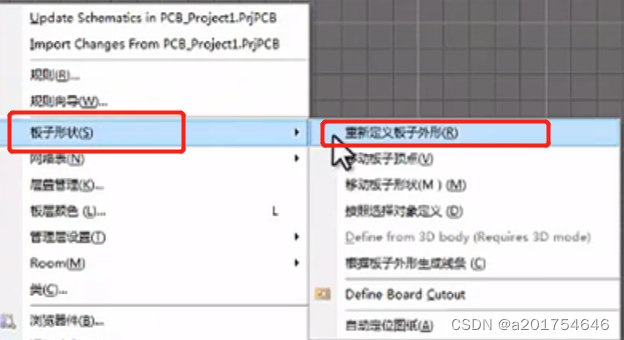

点击“设计”下的“板子形状”，再点击“重新定义板子外形”

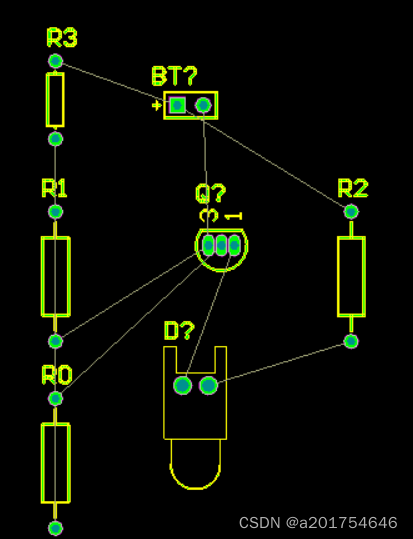

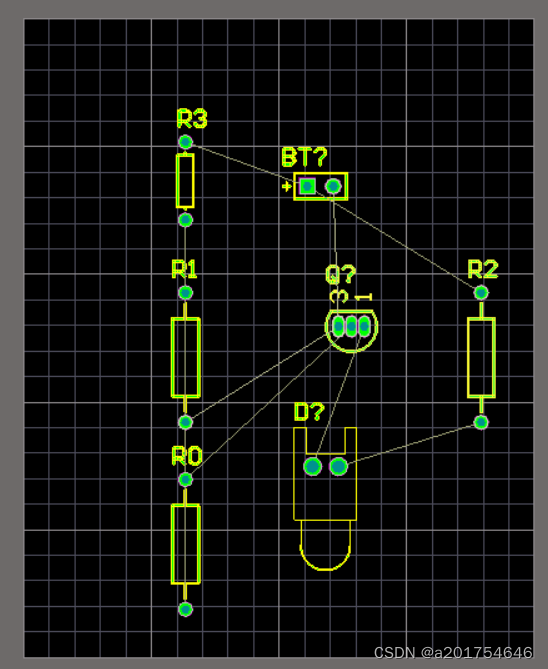

切割出来的板子样子如图所示

三个电阻都是直插封装的，如果想改成0805封装的，如何不从原理图上直接修改封装也可以达到目的呢？

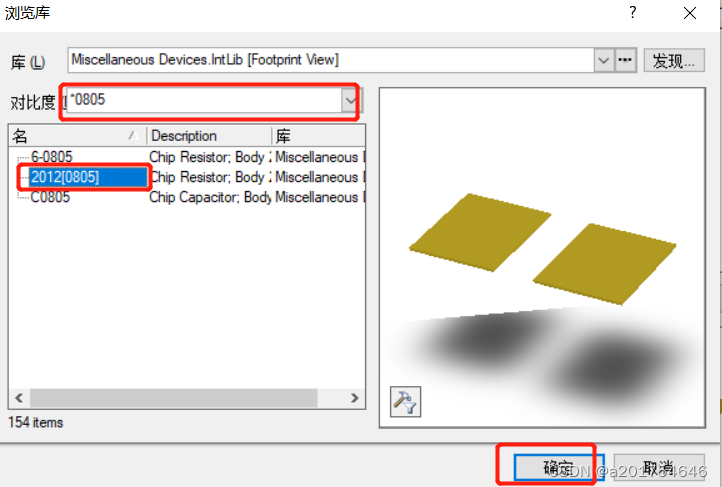

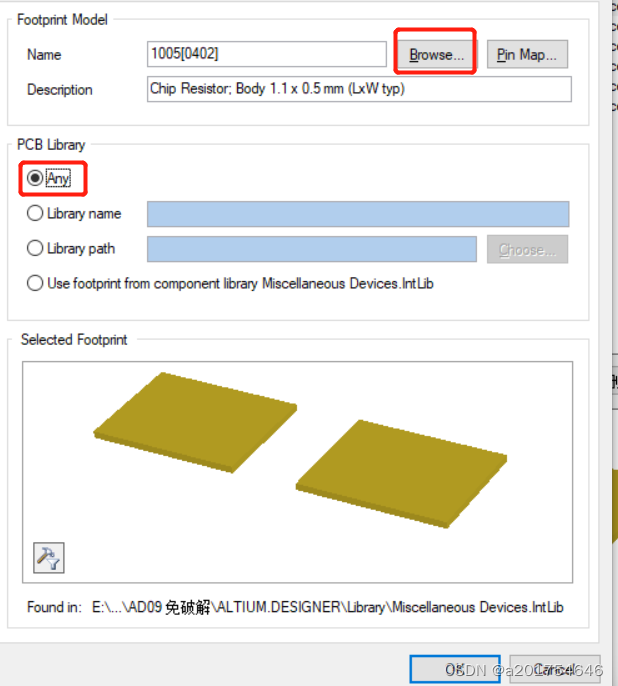

我们想要的是0805的封装，但是由于0805不在关键词的开头，直接输入0805是找不到的，应该在前面加上*号。

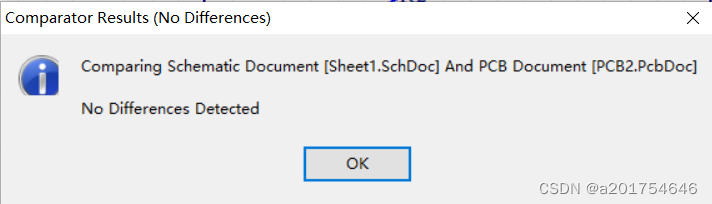

 接着执行更新PCB文件的时候居然显示如下：这是表示原理图和旧的PCB图是一致的，不需要更新。

每次更新封装之后然后想导入PCB之前都要先把之前打开的PCB图先关掉。

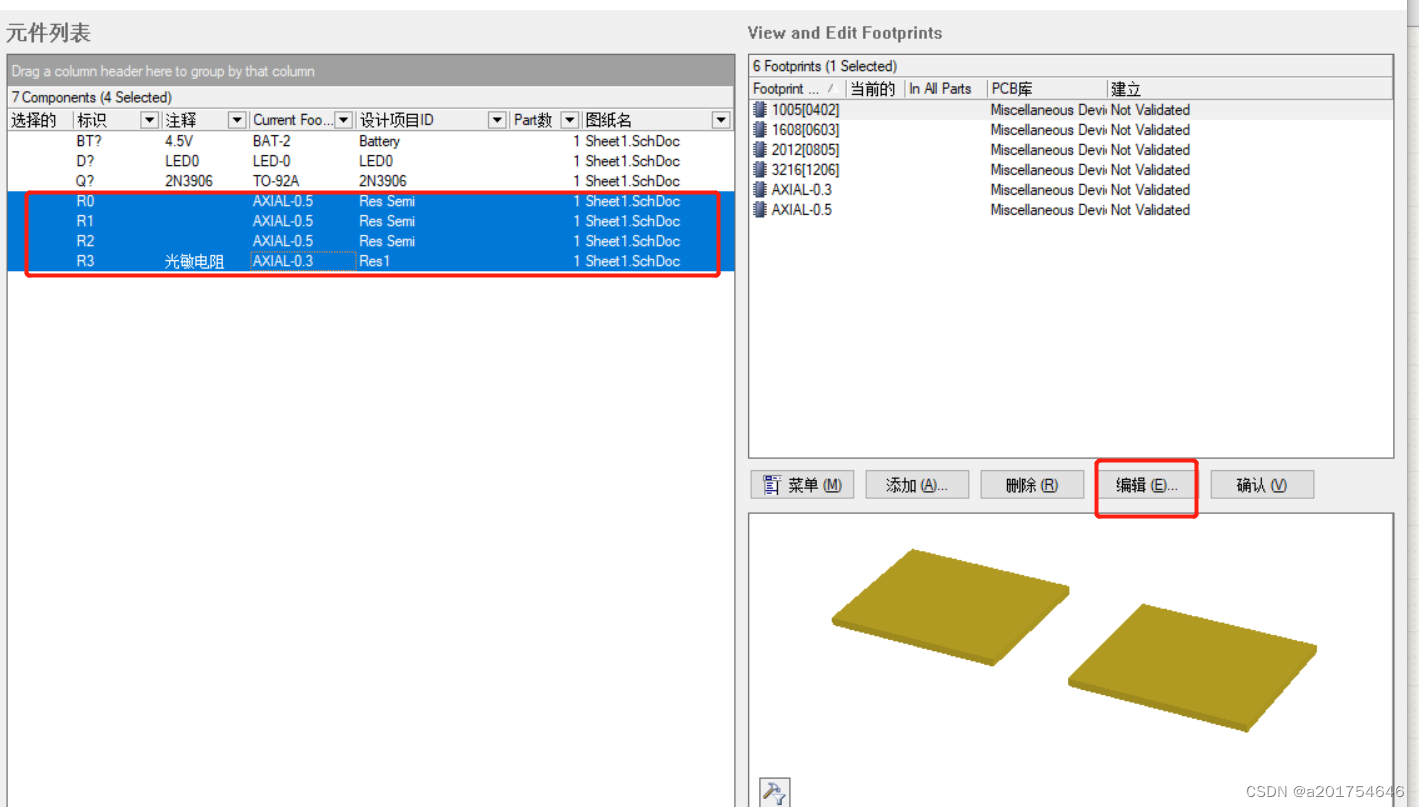

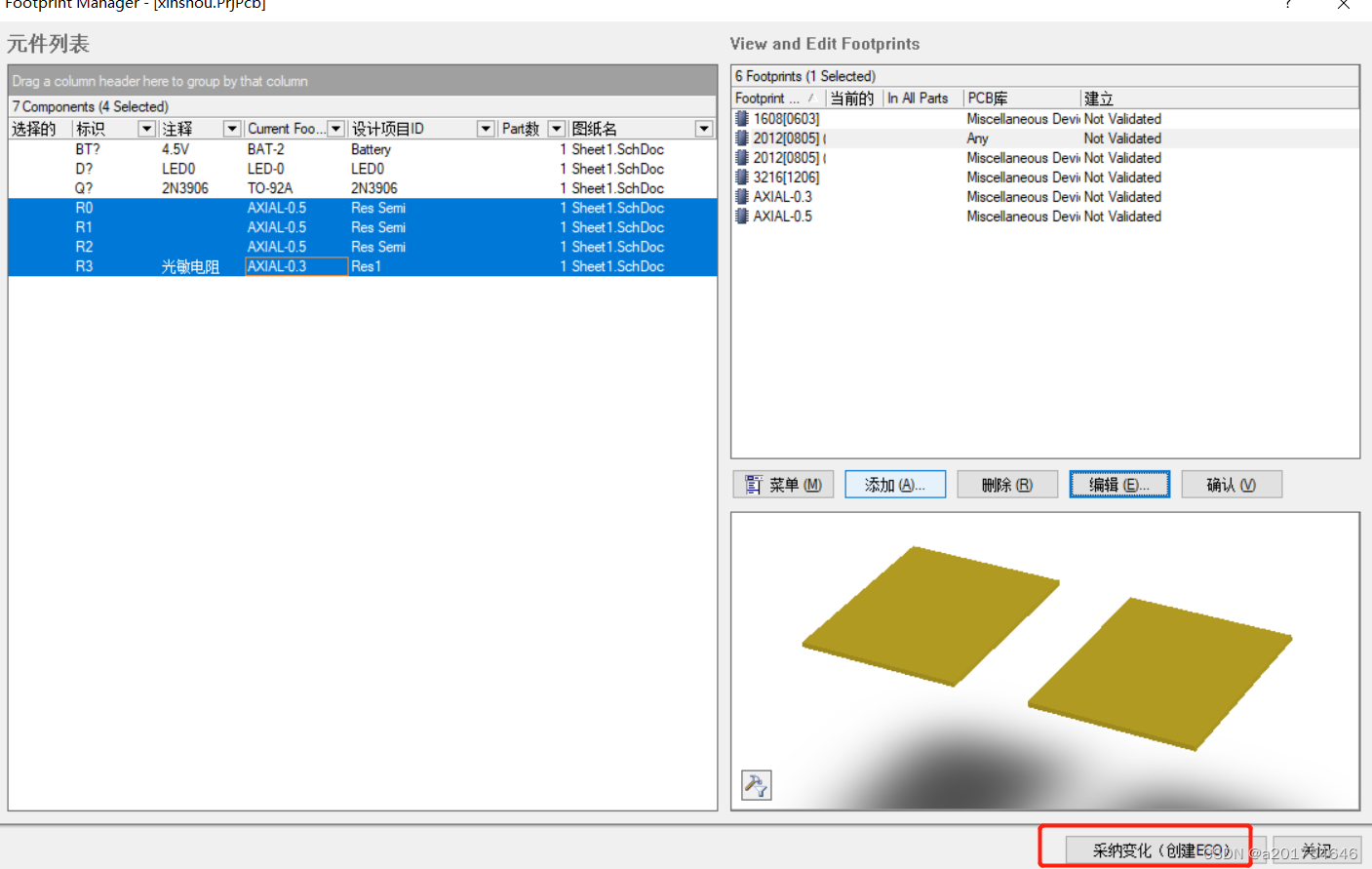

打开原理图文件的界面，打开“封装管理器”，

 技巧一：

左图如何变成右图

通过按下shift和ctrl键再拖动电阻

 技巧二：

 通过选中某个元器件然后按shift键再拖动可以实现复制。

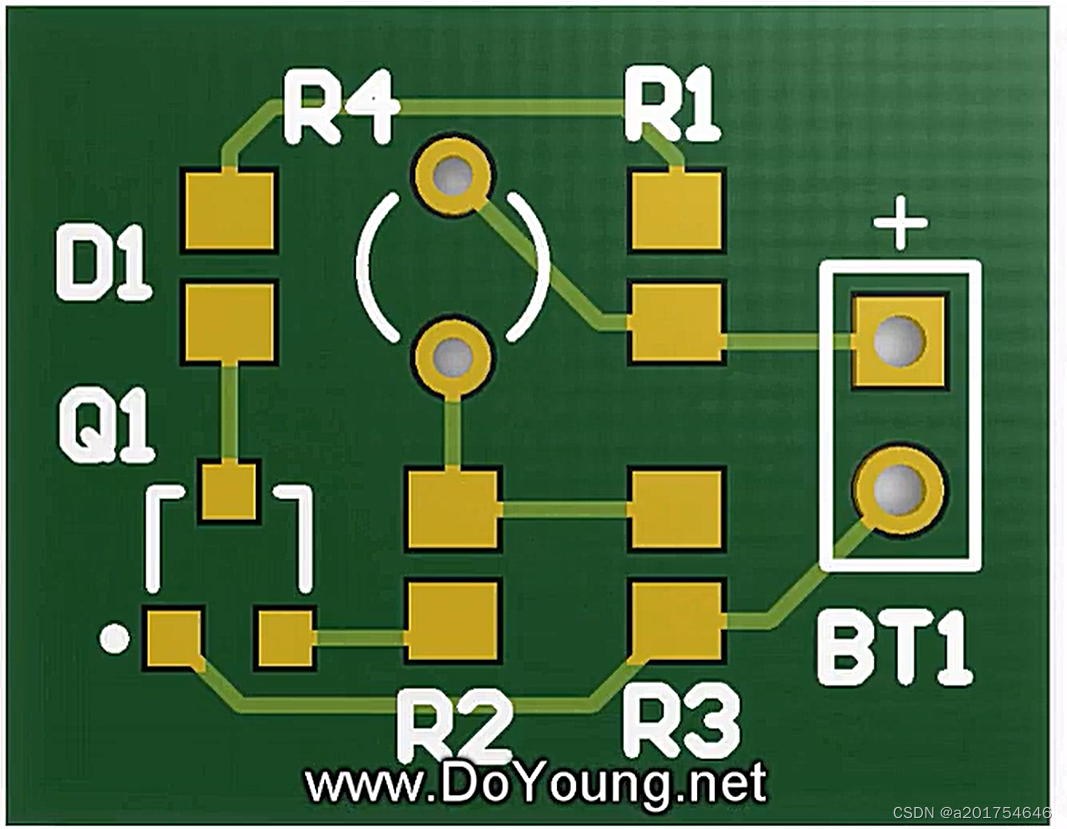

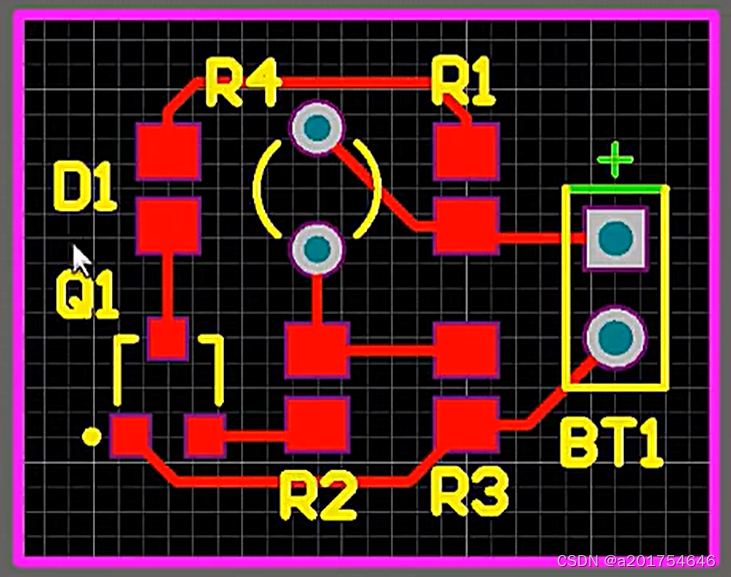

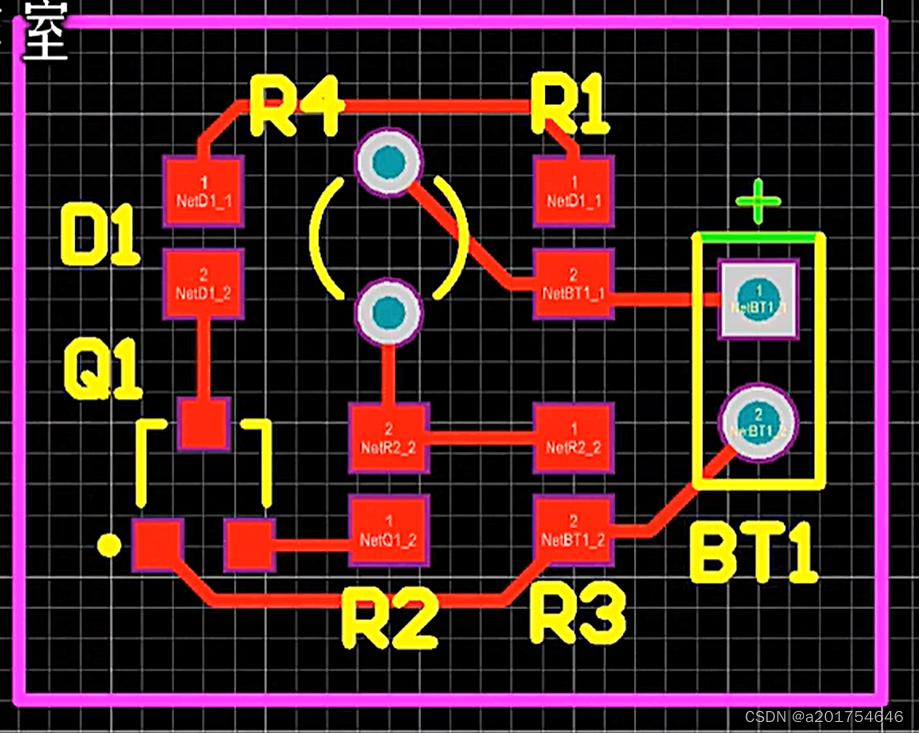

PCB图

粉色的边框只能通过Keep out layer层或者mechanical 机械层这两种层任意一种进行切割。

用三维显示的话其实看到的三维板子是按整个黑色背景大小生成的三维电路板，因此有必要再进行一次切割。切割效果如下：

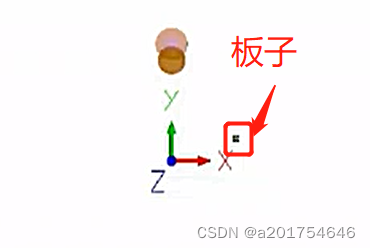

切换到3D之后如图所示，板子太小了

 如何快速定位到板子上，可以按“察看”下面的“适合文件”

就可以定位到板子上了

画完之后如何检查有没有布线或者其它错误，怎么查看？

点击“工具”下面的“设计规则检查”

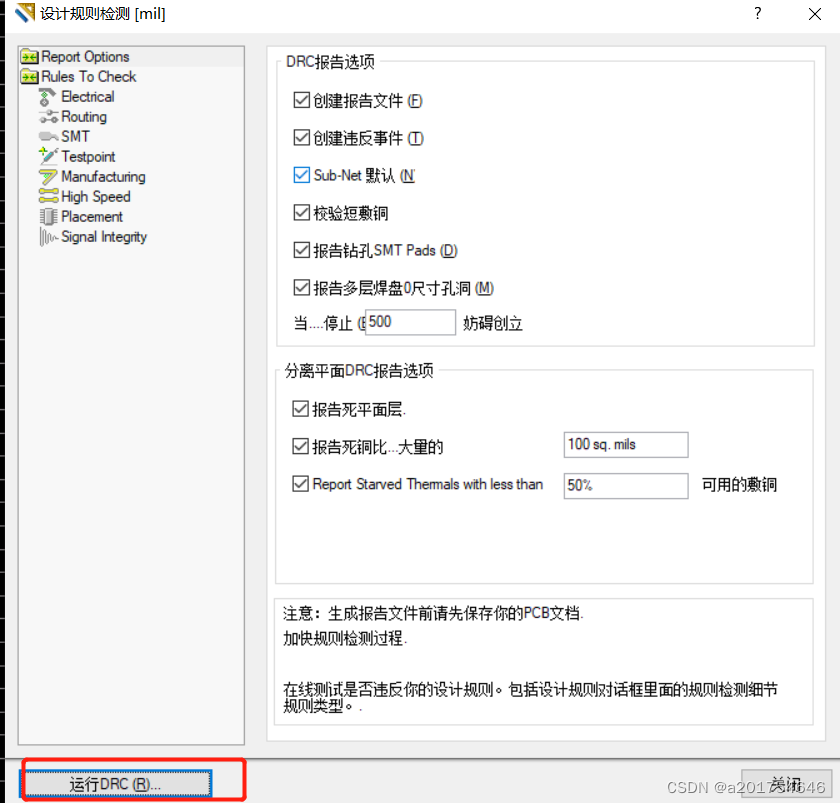

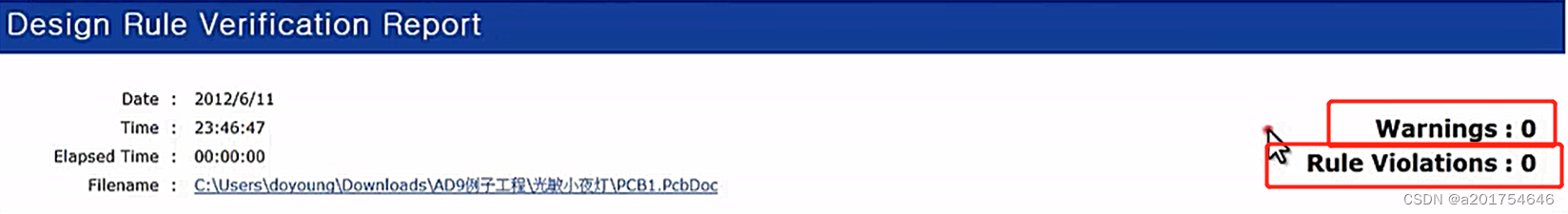

点击“运行DRC”之后就会弹出下面这两个框框。

可以看到没错误没警告，但是如果有错误的话应该怎么快速定位到错误的地方呢？

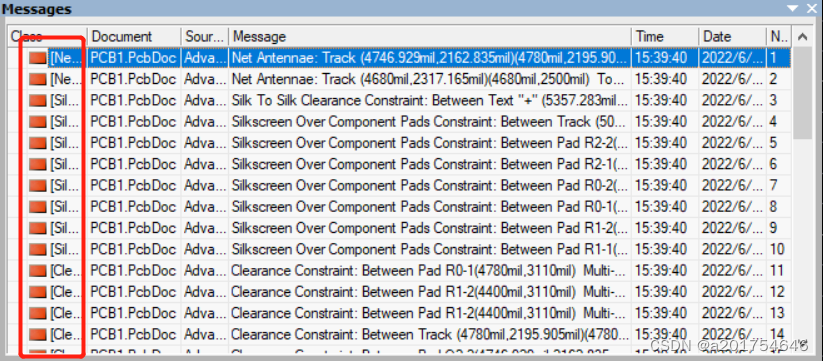

 如果有错误的话可以点击Messages里面的红色框就可以定位到错误的地方。





一些常见的问题：

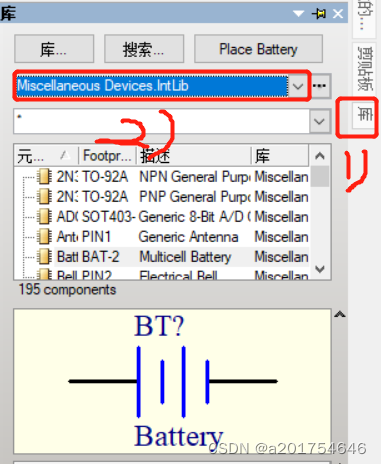

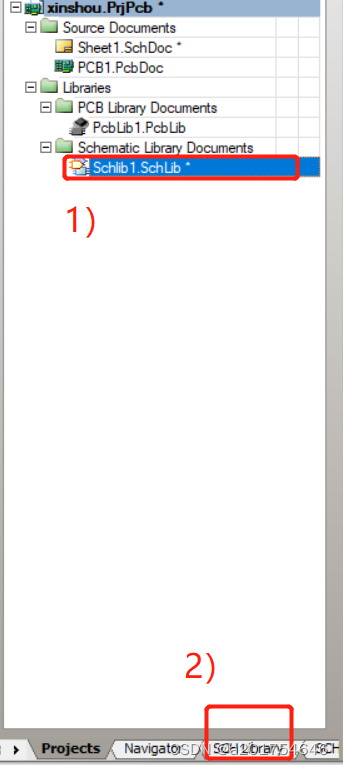

一、软件右边的Library库找不到了怎么办？







快捷键：改变栅格单元大小：G

ctrl+m：测量距离
