《通信工程项目实施》一课一得

一、引言

随着信息技术的迅猛发展，通信工程项目在各行各业中扮演着至关重要的角色。本文旨在探讨通信工程项目实施的关键步骤、挑战及其解决方案，以期为相关企业和人员提供参考。

二、项目背景与目标

1. 项目背景：当前，企业对于高效、稳定的通信需求日益增长，通信工程项目成为提升企业形象和竞争力的关键。
2. 项目目标：
   • 提高企业内部沟通效率，减少信息传递时间和成本。
   • 加强企业与外部合作伙伴、客户之间的联系，提升企业形象和竞争力。
   • 提升信息管理水平，为企业决策提供更加准确、及时的数据支持。

三、项目实施方案

1. 确定项目需求：
   • 对企业内部员工的通信需求进行调研和分析。
   • 了解外部合作伙伴的联系方式和信息管理系统需求。

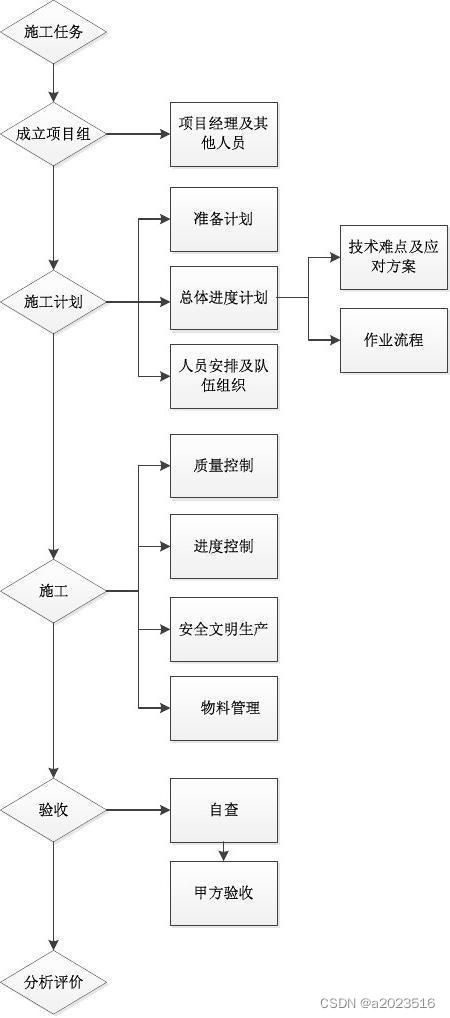

2. 制定项目计划：
   • 制定详细的项目时间表，确保项目按时完成。
   • 确定项目人员配备，明确各岗位职责。
   • 编制项目预算，合理分配资源。
3. 选择通信设备和技术：
   • 根据项目需求和预算，选择适合的通信设备和技术，如电话系统、网络设备、通信软件等。
   • 确保所选设备和技术的先进性和稳定性。
4. 实施项目方案：
   • 对通信设备和技术进行安装、调试和培训。
   • 确保设备和技术的正常运行和员工的熟练操作。
5. 完善信息管理系统：
   • 在通信项目实施的基础上，进一步完善企业的信息管理系统。
   • 提高信息的采集、传输、存储和分析效率，确保信息的安全性和利用价值。

四、项目挑战与解决方案

1. 技术挑战：
   • 通信技术的快速发展可能导致项目需求的变化。
   • 解决方案：密切关注行业动态，及时调整项目方案，确保技术的先进性和适用性。
2. 预算挑战：
   • 通信工程项目往往需要较大的投资。
   • 解决方案：合理编制项目预算，控制成本，寻求政府或金融机构的支持。
3. 人员挑战：
   • 项目实施需要专业的技术人员和管理人员。
   • 解决方案：加强人才培养和引进，建立专业的项目团队，确保项目的顺利实施。

五、项目效果评估

1. 内部沟通效率提升：通过通信项目的实施，企业内部各部门之间的沟通效率得到明显提高，信息传递的时间和成本大大减少。
2. 外部联系加强：企业与客户、合作伙伴之间的沟通更加便捷和高效，增强了企业的形象和竞争力。
3. 信息管理水平提升：企业的信息管理系统得到了进一步的完善，数据的采集、传输、存储和分析更加准确和及时，为企业决策提供了更有力的支持。

   二、课程内容要点

4. 通信工程项目管理基础知识
   • 掌握项目管理的基本概念、原则和方法，了解项目管理的五个基本过程组：启动、规划、执行、监控和收尾。
   • 理解通信工程项目管理的特殊性，如技术复杂性、高风险性和高投资性等。
5. 工程制图规定与技能
   • 学习通信工程图纸的绘制标准和规范，包括图纸的符号、标注和比例等。
   • 掌握使用专业软件进行通信工程图纸的绘制和修改，如AutoCAD、Visio等。
6. 通信工程概预算
   • 理解通信工程概预算的编制原则和程序，包括设备费用、材料费用、人工费用等的计算。
   • 掌握使用专业软件进行概预算的编制和分析，如Microsoft Excel、专业概预算软件等。
7. 工程监理的工作内容
   • 了解工程监理在通信工程项目中的职责和作用，包括质量控制、进度控制和成本控制等。
   • 掌握工程监理的工作方法和技巧，如现场检查、文件审核和沟通协调等。
8. 工程规划与设计
   • 学习通信工程项目的规划与设计方法，包括需求分析、网络拓扑设计、设备选型等。
   • 理解通信工程项目的设计规范和技术要求，如可靠性、可维护性、可扩展性等。
9. 施工准备与实施
   • 掌握通信工程项目施工前的准备工作，如施工现场勘察、设备材料采购、施工队伍组织等。
   • 学习通信工程项目的施工实施过程，包括设备安装、线路铺设、系统调试等。
10. 团队合作与沟通技巧
    • 理解团队合作在通信工程项目中的重要性，学习如何与他人有效沟通和协作。
    • 掌握在团队中承担不同角色和任务的技巧和策略，提高团队协作能力。

（一）、水晶头的制作

水晶头的制作是一个相对简单但需要精确操作的过程，下面将详细介绍水晶头的制作步骤及要点：

准备工作

1. 工具准备：
   • 压线钳（8P槽）：用于将水晶头压紧在网线上。
   • 剥线钳：用于剥除网线外皮，露出内部线芯。
   • 网线：根据需要选择四芯线或八芯线。
   • 水晶头（RJ-45插头）：确保与网线类型和需求相匹配。

制作步骤

1. 剥线：
   • 使用剥线钳在网线的一端剥去一段外皮，长度通常约为1.5-2厘米。
   • 露出内部线芯后，确保线芯排列整齐，不要弄乱。
2. 排序：
   • 按照特定的线序标准（如TIA/EIA-568B或TIA/EIA-568A）对线芯进行排序。

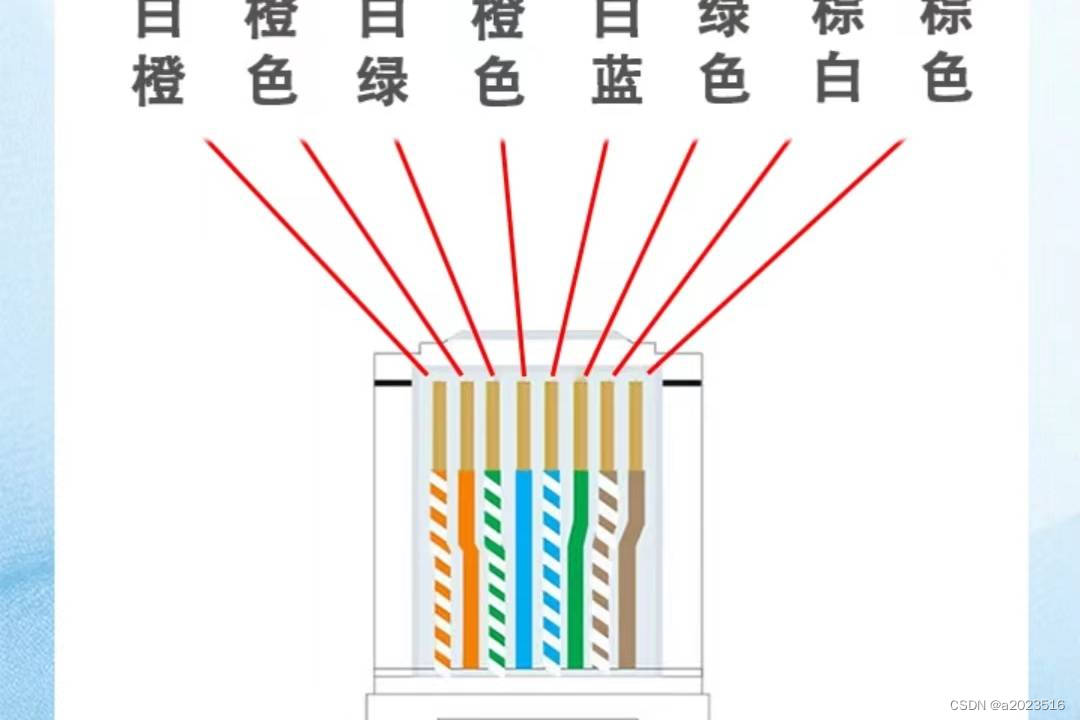

   • 对于TIA/EIA-568B标准，线序为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
   • 对于TIA/EIA-568A标准，线序为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。
3. 修剪：
   • 确保线芯排列整齐后，使用剪刀或剥线钳修剪线芯，使其长度保持一致，约为1.2-1.4厘米。
4. 插入水晶头：
   • 将修剪好的线芯按照排序顺序插入水晶头中，确保每根线芯都插入到底部。
   • 注意检查线芯是否完全插入，避免有裸露部分。
5. 压紧水晶头：
   • 将水晶头放入压线钳的8P槽中，确保水晶头与压线钳的槽位对齐。
   • 用力压紧压线钳，使水晶头紧紧包裹在线芯上。
   • 压紧后，检查水晶头是否牢固，没有松动现象。
6. 测试：
   • 制作完成后，使用网线测试仪测试水晶头是否制作成功。
   • 测试仪会显示每根线芯的连通情况，确保每根线芯都连通正常。

注意事项

1. 线序选择：根据实际需求选择合适的线序标准。在家庭和办公室环境中，通常使用TIA/EIA-568B标准。
2. 线芯长度：线芯长度不宜过长或过短，过长可能导致水晶头无法完全包裹线芯，过短则可能导致线芯无法完全插入水晶头中。
3. 检查质量：制作完成后，仔细检查水晶头是否牢固、无松动现象，并使用测试仪测试连通性。

通过以上步骤和注意事项的介绍，相信您可以成功制作出高质量的水晶头。

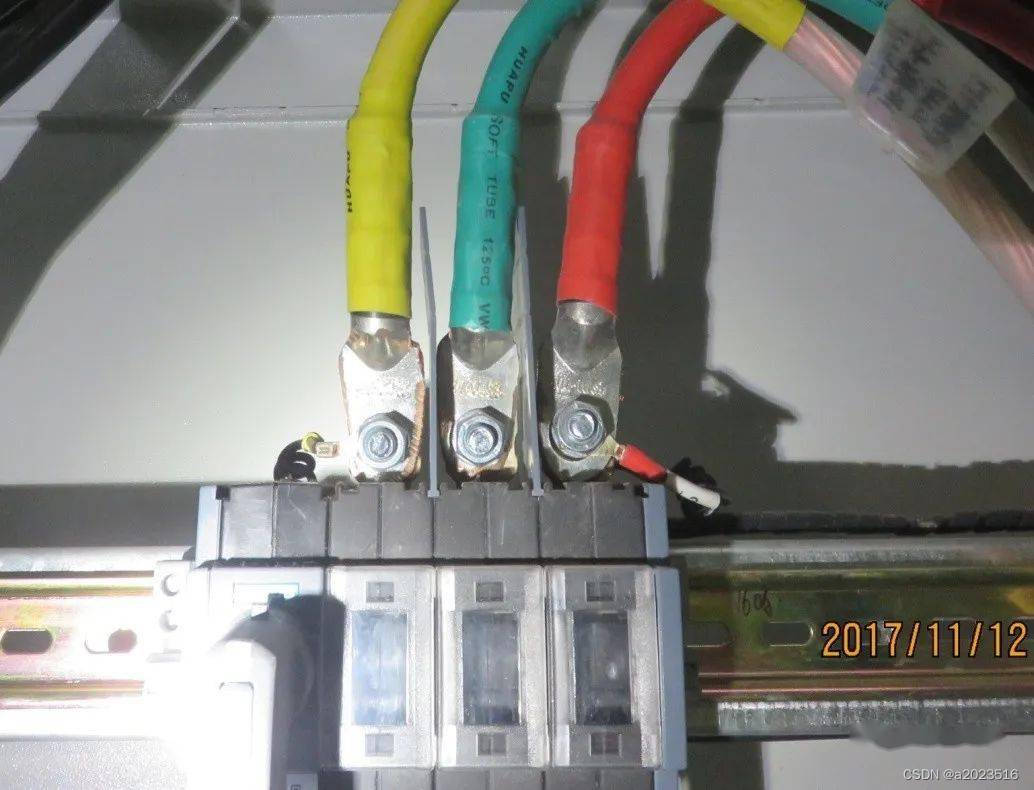

电源线与接地线的安装

电源线与接地线的安装是确保电气设备和系统安全稳定运行的重要环节。以下是关于电源线与接地线安装的详细步骤和注意事项：

电源线安装

1. 选择导线：
   • 根据用电设备的功率和电压等级选择合适的电源线。
   • 导线颜色应遵循规定，如相线（火线）使用红、黄、绿三种颜色，中性线（零线）使用蓝色，接地线使用黄绿相间色。
2. 布线：
   • 电源线应沿墙或天花板布线，避免在地面或易受磨损的地方走线。
   • 布线时，应避免与高温、潮湿、腐蚀等有害环境接触。
3. 安装插座：
   • 在墙面或地面上安装插座时，确保插座的位置合理，便于使用且安全。
   • 插座内的相线、零线和地线应分别连接到对应的接线端子上，确保连接牢固。
4. 连接设备：
   • 将电源线的另一端连接到用电设备上，确保连接处紧固，无裸露部分。
   • 对于高功率设备，可能需要使用专门的接线端子或连接器。

接地线安装

1. 挖坑：
   • 在室外选择一个适合的位置挖坑，坑的深度通常为2.3~2.5米，长度在6米以上。
   • 挖坑时应确保距离墙面至少2.5米。
2. 放置接地体：
   • 在坑内放置接地体，如角钢或铜板。接地体应垂直放入坑内，并用土壤固定。
   • 接地体的上端应距离地面在0.8~1米。
3. 焊接：
   • 如果使用多个接地体，应使用焊接将它们连接在一起。焊接时，应确保焊接牢固，无虚焊现象。
4. 接线：
   • 使用专用的接地线将接地体与配电箱内的接地端子连接。接地线的长度应根据实际情况确定。
   • 接地线的导体要选择足够的截面积，以确保足够的电流能够在短时间内流过。
5. 检测：
   • 接地线安装完成后，应使用电笔等工具检测接地是否良好，确保无漏电现象。

注意事项

1. 安全：
   • 在进行电源线与接地线安装时，应确保操作安全，避免触电事故。
   • 在使用焊接等高温作业时，应采取必要的防护措施。
2. 规范：
   • 安装过程中应遵循相关的电气安装规范和标准，确保安装质量。
3. 材料选择：
   • 选择优质的电源线、接地线和接线端子等材料，确保电气系统的稳定性和安全性。
4. 定期检查：
   • 定期检查电源线与接地线的状态，如有破损或老化现象应及时更换。

通过遵循上述步骤和注意事项，可以确保电源线与接地线的安全、稳定安装，为电气设备和系统的正常运行提供有力保障。

                                                                 馈线接头的制作

馈线接头的制作是一个需要精确操作和遵循一定步骤的过程。以下是馈线接头制作的详细步骤和要点：

准备工具和材料

• 工具：馈线切割刀、馈线安全刀、小金属丝毛刷、固定尺寸或大号活动扳手、小号扁锉刀、细齿小手锯、接头扩孔器。
• 材料：3M防水胶或防水接头盒、馈线、接头组件（包括前、后套、密封圈等）。

制作步骤

1. 选取合适长度：
   • 根据需要确定馈线的长度，并使用细齿小手锯锯掉多余部分。
   • 确保馈线段是直的，如有弯曲需校直，校直段馈线的长度不小于15cm。
2. 剥除馈线外皮：
   • 使用剥线钳或馈线切割刀，剥去馈线外皮，露出内部线芯。
   • 剥皮长度通常约为1.5-2厘米，确保线芯排列整齐。
3. 清洁和准备线芯：
   • 使用小金属丝毛刷清除线芯上的任何金属碎屑或杂质。
   • 确保馈线内外导体表面平整光滑，不起毛刺，无凹陷。
4. 安装连接器：
   • 将接头的前端（外套件）和后端（内套件）分别套在馈线的两端。
   • 在拧紧过程中，外套件须固定不动，只旋转套在馈线端的内导体。
   • 先用手拧紧，然后用扳手进一步拧紧，确保接头两边紧密连接。

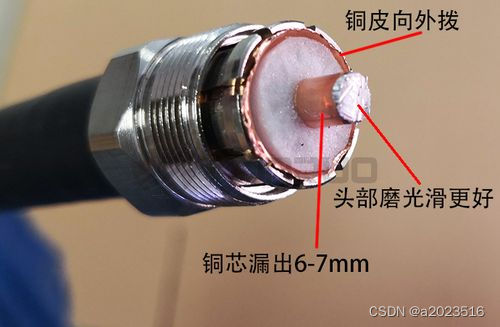

5. 处理外导体：
   • 根据需要去除多余的外导体部分，确保铜芯露出长度适当（如6-7mm）。
6. 密封和防水：
   • 如果在室外使用，需使用防水胶带或防水胶泥对接头进行包封，确保不进水。
   • 使用绝缘胶从馈线的一端开始包封到接头的另一端，相邻两圈重叠≥0.5cm，起始和终点均要在距离接头后端≥1cm处馈线上。
7. 测试和检查：
   • 使用网络测试仪检查馈线接头的连通性和性能。
   • 确保驻波比测试小于1.1，以确保网络传输的质量。

注意事项

• 在制作过程中，要特别注意安全和精确性，避免损坏馈线或接头。
• 确保所有步骤都按照规范进行，尤其是剥皮、清洁和拧紧等关键步骤。
• 在室外环境中使用时，务必做好防水和密封工作，以确保接头的稳定性和耐用性。

通过遵循以上步骤和注意事项，可以制作出高质量、稳定可靠的馈线接头，为网络通信系统的正常运行提供有力保障。

六、结论

通信工程项目实施是一项复杂而关键的任务，需要企业和人员共同努力。通过明确项目目标、制定详细计划、选择适合的技术和设备、加强人员培训和管理等措施，可以确保项目的顺利实施和成功完成。同时，面对项目实施过程中的挑战和困难，需要积极寻求解决方案，确保项目的顺利进行和预期效果的实现。
