以太网协议

一、介绍

数据链路层负责的是两个相邻节点之间的通信。从整体来看数据链路层的目的有三个:(1)为I P模块发送和接收I P数据报;(2)为A R P模块发送A R P请求和接收A R P应答;(3)为R A R P发送R A R P请求和接收R A R P应答。T C P / I P支持多种不同的链路层协议,这取决于网络所使用的硬件,如以太网、令牌环网、F D D I(光纤分布式数据接口)及 R S-2 3 2串行线路等。

二、认识以太网

“以太网” 不是一种具体的网络, 而是一种技术标准; 既包含了数据链路层的内容, 也包含了一些物理层的内容. 例如: 规定了网络拓扑结构, 访问控制方式, 传输速率等。以太网是当前应用最广泛的局域网技术; 和以太网并列的还有令牌环网, 无线LAN等。

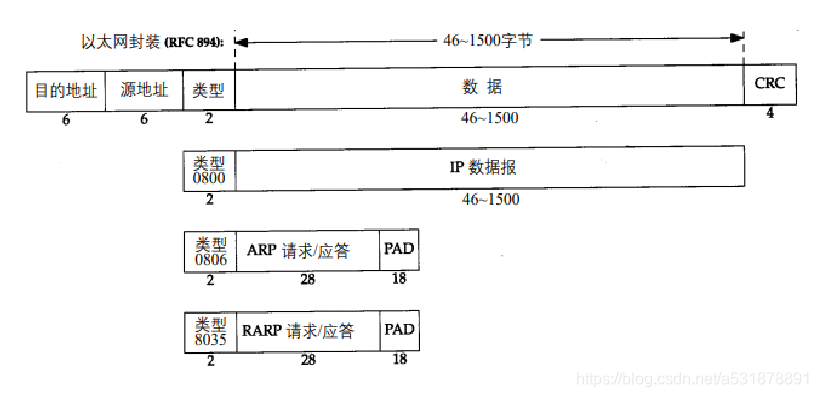

1、以太网帧结构

在这里插入图片描述

  • 目的地址,源地址:这里的地址是指6个字节的mac地址,mac地址也被称为"物理地址",是和主机的网卡绑定的。只要主机出厂,mac地址就不会再改变了,每个设备的mac地址都是唯一的。mac地址和IP地址的作用是不一样的,IP地址立足于全局,进行网络路线的规划,mac地址立足于局部,只关注相邻节点的通信。
  • 类型:0800表示普通的数据帧,0806表示ARP数据帧,8035表示RARP数据帧。
  • 数据部分:这里的数据部分是在IP部分被拆分成的一个一个小数据包,因为MTU的限制,所以最大只能传输1500个字节,
  • CRC:该字段用于帧内后续字节差错的循环冗余码检验(检验和)(它也被称为F C S或帧检验
    序列)

2、认识MTU

以太网帧中的数据长度规定最小46字节,最大1500字节,ARP数据包的长度不够46字节,要在后面补填充位,最大值1500称为以太网的最大传输单元(MTU),不同的网络类型有不同的MTU。如果一个数据包从以太网路由到拨号链路上,数据包长度大于拨号链路的MTU了,则需要对数据包进行分片。

3、以太网的网络层次

物理层:物理层规定了以太网的基本物理属性,如数据编码、时标、电频等。物理层位于OSI参考模型的最底层,它直接面向实际承担数据传输的物理媒体(即通信通道),物理层的传输单位为比特,即一个二进制位(“0”或“1”)。实际的比特传输必须依赖于传输设备和物理媒体,但是,物理层不是指具体的物理设备,也不是指信号传输的物理媒体,而是指在物理媒体之上为上一层(数据链路层)提供一个传输原始比特流的物理连接。

数据链路层:数据链路层是OSI参考模型中的第二层,介于物理层和网络层之间。数据链路层在物理层提供的服务的基础上向网络层提供服务,其最基本的服务是将源设备网络层转发过来的数据可靠地传输到相邻节点的目的设备网络层。由于以太网的物理层和数据链路层是相关的,针对物理层的不同工作模式,需要提供特定的数据链路层来访问。这给设计和应用带来了一些不便。为此,一些组织和厂家提出把数据链路层再进行分层,分为媒体接入控制子层(MAC)和逻辑链路控制子层(LLC)。这样不同的物理层对应不同的MAC子层,LLC子层则可以完全独立。

三、ARP协议

ARP(Address Resolution Protocol)即地址解析协议, 用于实现从 IP 地址到 MAC 地址的映射,即询问目标IP对应的MAC地址。源主机发出ARP请求, 并将这个请求广播到本地网段(以太网帧首部的硬件地址填FF:FF:FF:FF:FF:FF表示广播),目的主机接收到广播的ARP请求,发现其中的IP地址与本机相符,则发送一个ARP应答数据包给源主机,将自己的硬件地址填写在应答包中,每台主机都维护一个ARP缓存表,可以用arp -a命令查看。缓存表中的表项有过期时间(一般为20分钟),如果20分钟内没有再次使用某个表项,则该表项失效,下次还要发ARP请求来获得目的主机的硬件地址。
