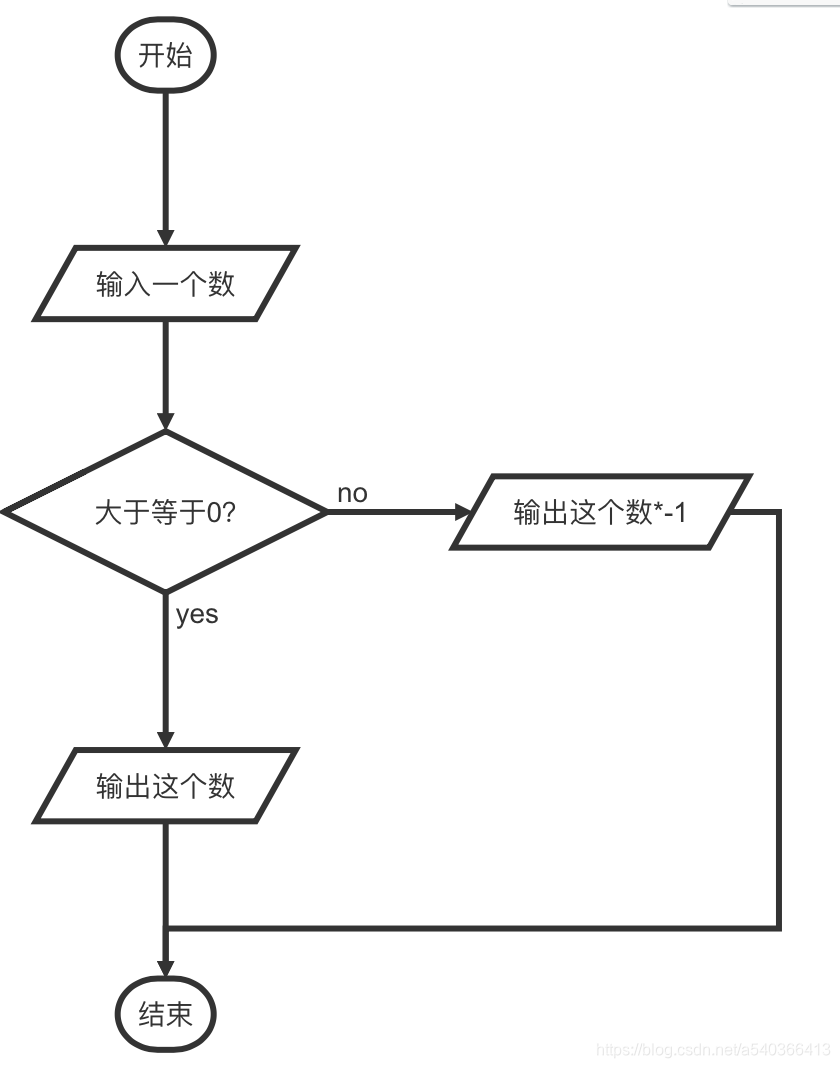

很多情况下我们需要画流程图,很多工具很复杂,很多功能用不到,很多时候我们只想画简单的流程图,不像有太多的学习负担,下面我们介绍一种方法,通过简单的几个规则用markdown画流程图,不到5分钟即可上手。
使用工具:Typora 轻量级markdown工具
使用方法:
整体使用```包裹,就是键盘上ESC下面的键, 语言选择flow
语法:
模块定义:
模块名称=>类型: 显示的内容[:>超链接URL]
注意:=>后不能有空格, :后需要有空格
连接语法:
模块名称1->模块连接2
模块名称1(箭头方向)->模块连接2
模块之间使用->符号连接
箭头方向包括:left、right、top、bottom、yes、no (模块射出箭头的方向)
类型:
start:开始
end:结束
operation:操作
condition:条件
inputoutput:输入输出
subroutine :子程序
