12864 1602 乱码,显示错位等问题

本文探讨了使用STM8IO控制LCD1602时出现的乱序问题,包括字符显示混乱、数据错位等现象。通过调整程序中忙标志判断逻辑及增加延时时间,最终解决了该问题。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

这个问题我以前没有遇到,这次试用stm8 io乱序控制,可能是读写转换问题,导致不能很好地处理lcd1602的忙标志,现象是,显示字符混乱,丢失,数据错位,违法控制。

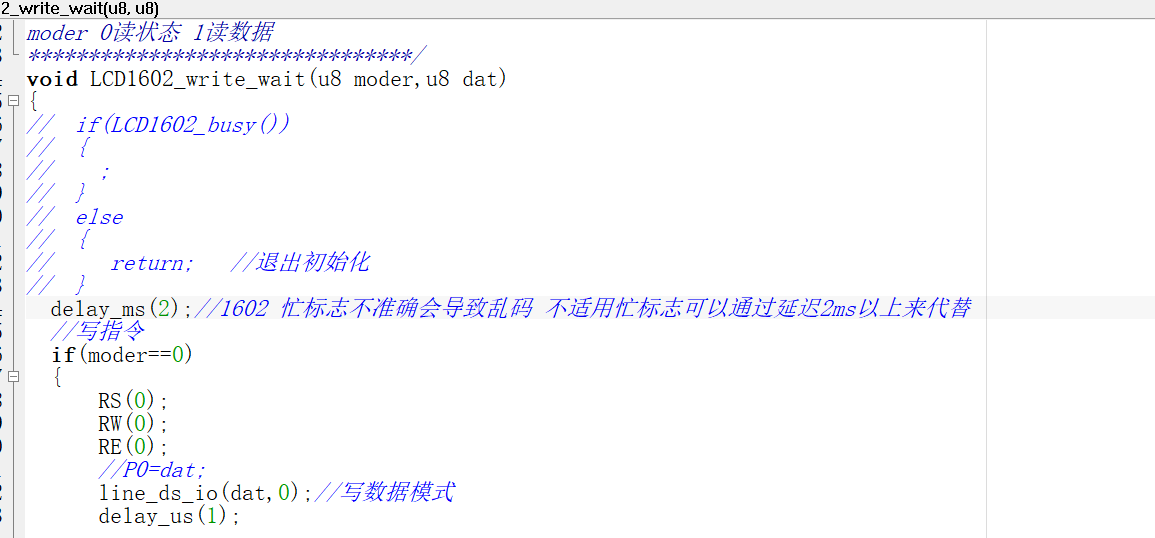

找到问题后去掉判忙程序,直接使用演示代替,演示小于1ms不能正常工作,仍然是乱序,演示改为2ms正常。

1602汉字显示,如有需要可以下载 #include #define uchar unsigned char #define uint unsigned int sbit lcdrs=P1^0; sbit lcden=P1^2; sbit lcdwr=P1^1; uchar CGCODE[]={0x08,0x0F,0x12,0x0F,0x0A,0x1F,0x02,0x02,//"年"代码 0x00 0x0F,0x09,0x0F,0x09,0x0F,0x09,0x13,0x00,//"月"代码 0x01 0x0F,0x09,0x09,0x0F,0x09,0x09,0x0F,0x00,//"日"代码 0x02 0x07,0x04,0x07,0x04,0x07,0x00,0x04,0x07,//"星"左上半部分代码 0x03 0x1F,0x01,0x1F,0x01,0x1F,0x08,0x08,0x1F,//"星"右上半部分代码 0x04 0x08,0x17,0x00,0x1F,0x00,0x00,0x00,0x00,//"星"左下半部分代码 0x05 0x08,0x1F,0x08,0x1F,0x00,0x00,0x00,0x00//"星"右下半部分代码 0x06 }; uchar tab[]={'0','8',0x00,'0','3',0x01,'0','9',0x02};//显示"08年03月09日" void delay(uint t) { uint x,y; for(x=0;x<t;x++) for(y=0;y<110;y++); } void write_com(uchar com)//向1602写指令 { lcdrs=0; P2=com; delay(5); lcden=1; delay(5); lcden=0; } void write_date(uchar dat)//向1602写数据 { lcdrs=1; P2=dat; delay(5); lcden=1; delay(5); lcden=0; } void init()//程序初始化 { lcdwr=0; lcden=0; write_com(0x38); write_com(0x0c); write_com(0x06); write_com(0x01); } void main()//主函数 { int i; init(); lcdrs=0; lcdwr=0; write_com(0x40);//将自定义字符写入CGRAM for(i=0;i<56;i++)//循环56次写入 { write_date(CGCODE[i]); } write_com(0x80);//写入初始地址 for(i=0;i<9;i++) { write_date(tab[i]); } write_com(0x80+9);//用09H和0AH显示"星"上部分 write_date(0x03); write_date(0x04); write_com(0x80+0x40+9);//用49H和4AH显示"星"上部分 write_date(0x05); write_date(0x06); while(1); }
