LCD1602介绍和各报错经验总结

LCD （ Liquid Crystal Display 的简称）液晶显示器。能够同时显示16x2，32个字符，是一种专门用来显示字母、数字、符号等的点阵型液晶模块。

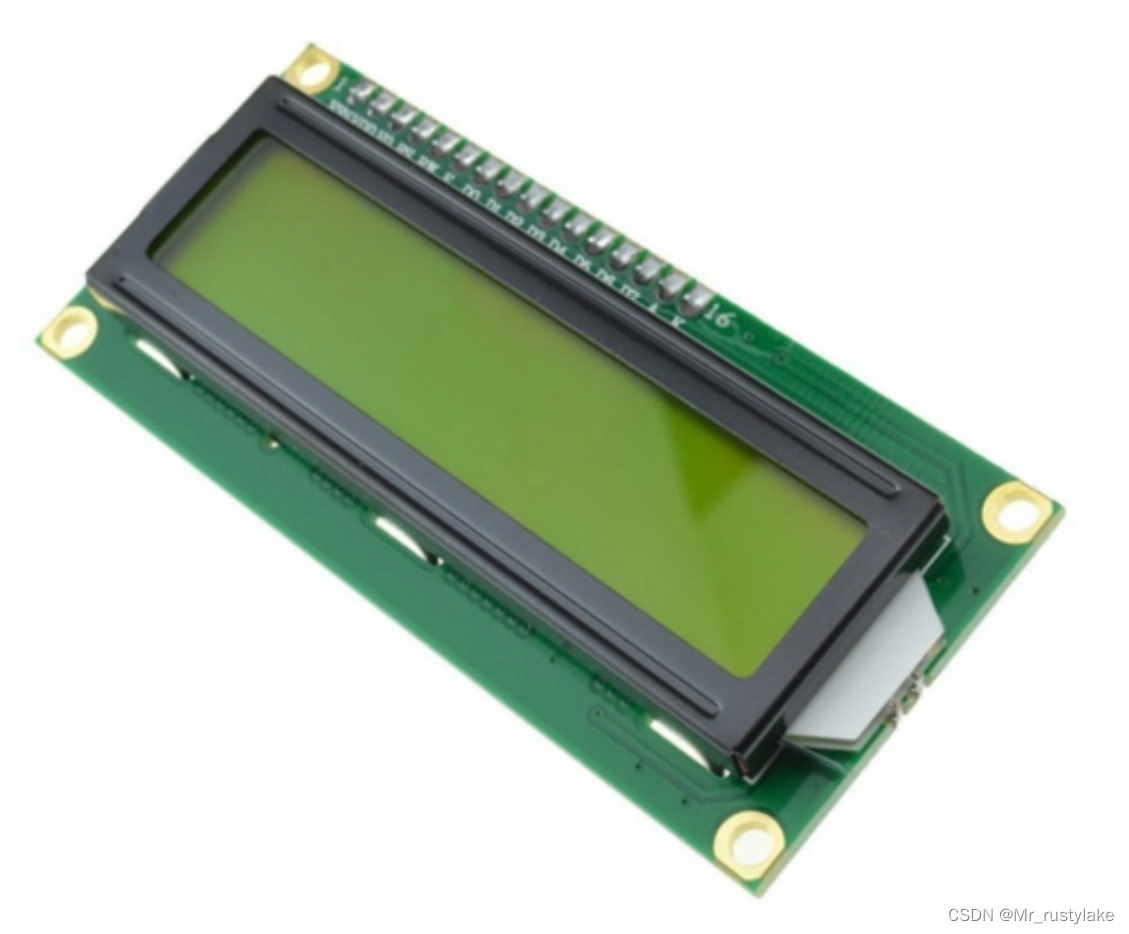

LCD1602液晶显示器是广泛使用的一种字符型液晶显示模块。它是由字符型液晶显示屏（LCD）、控制驱动主电路HD44780及其扩展驱动电路HD44100，以及少量电阻、电容元件和结构件等装配在PCB板上而组成。该显示屏的优点是耗电量低、体积小、辐射低。

作为嵌入式中非常非常常用的显示硬件，对于它的各种稀奇古怪的报错却是鲜有系统性的总结，本文lz目的就在于总结比较常见并给出笔者实践过的部分解决方法的思路，如有别的好的解决方法，欢迎各位在评论区补充。（笔者因为遇到了非常多的报错，也挺不容易的，希望大家多多支持笔者的博客笔记，一起学习）

-----------------------------------------------------------------------------------------------

首先介绍一下LCD1602的一些基本信息和使用方式。

首先介绍LCD的发光原理：背光灯发出白色光，经过偏光片对光线进行初步帅选，经过玻璃板到达液晶控制电路，光线穿过液晶间隙，外界施加到液晶的电压，会改变光线的偏转角度，光线在经过玻璃板，穿过偏光片，最终投射到红绿蓝三基色偏光片上，展示出不同的颜色，最终形成一个显示单位，称为像素点。

液晶本身不发光，需要背光灯提供光源，光线经过一系列处理才到输出，输出的光线强度要比光源的强度低很多，能量利用率较低，（比CRT显示器节能），液晶显示的处理方式，会导致显示方向较窄，对应它的视角较小，从侧面看屏幕会看不清他的显示内容，色彩转换，液晶分子转动也需要消耗一定的时间，导致屏幕的响应速度低。

接下来介绍LCD的相关引脚：

1.VSS:接地线；

2.VDD:接电源正极，一般接5V；

3:V
