硬件设计
(末尾附文件)
总体设计方案
本次设计是基于8051单片机的测量与显示。利用传感器将压力转换为电信号后,在经过ADC0832的模数转换器经A/D转换后由单片机进行有效处理,然后用数码管进行显示。
3.2 流程框图

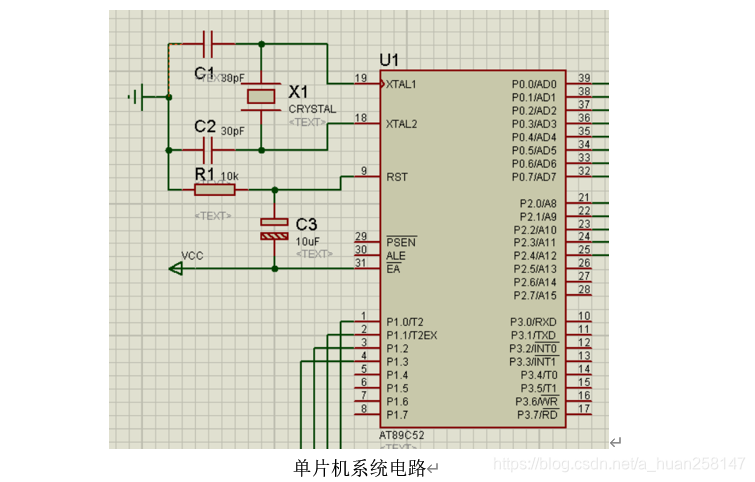

3.3 单片机最小系统
由AT89C52单片机、时钟电路、复位 电路组成AT89C51是一种带4K字节闪烁可编程可擦除只读存储器的低电压,高性能CMOS8位微处理器,俗称单片机。AT89C52是一种带2K字节闪烁可编程可擦除只读存储器的单片机。单片机的可擦除只读存储器可以反复擦除100次。该器件采用ATMEL高密度非易失存储器制造技术制造,与工业标准的于将多功能MCS-518指令集和输出管脚相兼容。位CPU和闪烁存储器组合在由单个芯片中,ATMEL 的AT89C51是一种高效微控制器,AT89C52是它的一种精简版本。AT89C单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案
传感器模块

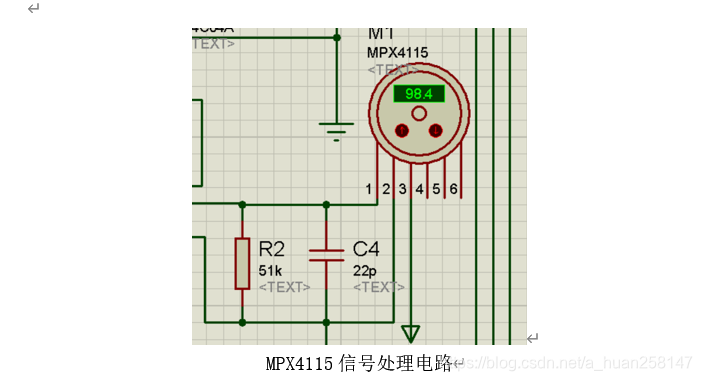

MPX4115系列压电电阻传感器是一个硅压力传感器。这个传感器结合了高级微电机技术,薄膜镀金属。还能为高水准模拟输出信号提供一个均衡压力。在0℃-85℃的温度下误差不超过1.5%,温度补偿是-40℃-125℃。为了克服干扰,在MPX4115输出电路中增加了RC滤波电路。如下图所示:

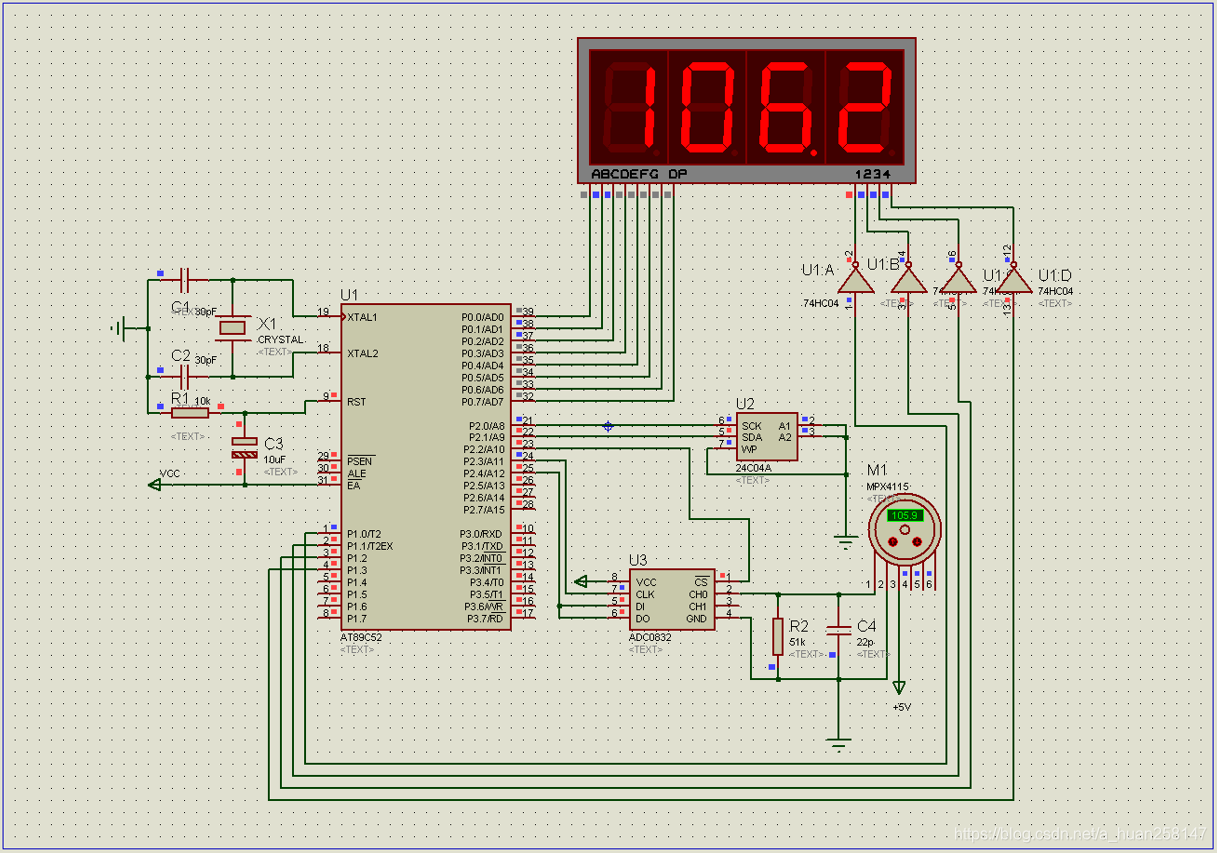

仿真图:
程序设计
//线性区间标度变换公式: y=(115-15)/(243-13)*X+15kpa
#include <AT89X52.h>
#include <intrins.h>
#include <stdio.h>
#define R24C04ADD 0xA1
#define W24C04ADD 0xA0
//ADC0832的引脚
sbit ADCS =P2^2; //ADC0832 chip seclect
sbit ADDI =P2^4; //ADC0832 k in
sbit ADDO =P2^4; //ADC0832 k out
sbit ADCLK =P2^3; //ADC0832 clock signal
sbit SDA = P2 ^ 1; //数据线
sbit SCL = P2 ^ 0; //时钟线
bit bAck; //应答标志 当bbAck=1是为正确的应答
unsigned char dispbitcode[8]={0xf7,0xfb,0xfd,0xfe,0xef,0xdf,0xbf,0x7f}; //位扫描
unsigned char dispcode[11]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90,0xff}; //共阳数码管字段码
unsigned char dispbuf[4];
unsigned int temp;
unsigned char getdata; //获取ADC转换回来的值
void delay_1ms(void) //12mhz delay 1.01ms
{
unsigned char x,y;
x=3;
while(x--)
{
y=40;
while(y--);
}
}
void display(void) //数码管显示函数
{
char k;
for(k=0;k<4;k++)
{
P1 = dispbitcode[k];
P0 = dispcode[dispbuf[k]];
if(k==1) //加上数码管的dp小数点
P0&=0x7f;
delay_1ms();
}
}
/************
读ADC0832函数
************/
//采集并返回
unsigned int Adc0832(unsigned char channel) //AD转换,返回结果
{
unsigned char i=0;
unsigned char j;
unsigned int dat=0;
unsigned char ndat=0;
if(channel==0)channel=2;
if(channel==1)channel=3;
ADDI=1;
_nop_();
_nop_();
ADCS=0;//拉低CS端
_nop_();
_nop_();
ADCLK=1;//拉高CLK端
_nop_();
_nop_();
ADCLK=0;//拉低CLK端,形成下降沿1
_nop_();
_nop_();
ADCLK=1;//拉高CLK端
ADDI=channel&0x1;
_nop_();
_nop_();
ADCLK=0;//拉低CLK端,形成下降沿2
_nop_();
_nop_();
ADCLK=1;//拉高CLK端
ADDI=(channel>>1)&0x1;
_nop_();
_nop_();
ADCLK=0;//拉低CLK端,形成下降沿3
ADDI=1;//控制命令结束
_nop_();
_nop_();
dat=0;
for(i=0;i<8;i++)
{
dat|=ADDO;//收数据
ADCLK=1;
_nop_();
_nop_();
ADCLK=0;//形成一次时钟脉冲
_nop_();
_nop_();
dat<<=1;
if(i==7)dat|=ADDO;
}
for(i=0;i<8;i++)
{
j=0;
j=j|ADDO;//收数据
ADCLK=1;
_nop_();
_nop_();
ADCLK=0;//形成一次时钟脉冲
_nop_();
_nop_();
j=j<<7;
ndat=ndat|j;
if(i<7)ndat>>=1;
}
ADCS=1;//拉低CS端
ADCLK=0;//拉低CLK端
ADDO=1;//拉高数据端,回到初始状态
dat<<=8;
dat|=ndat;
return(dat); //return ad k
}
//启动I2C总线,即发送起始条件
void StartI2C()
{
SDA = 1; //发送起始条件数据信号
_nop_();
SCL = 1;
_nop_(); //起始建立时间大于4.7us
_nop_();
_nop_();
_nop_();
_nop_();
SDA = 0; //发送起始信号
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
SCL = 0; //时钟操作
_nop_();
_nop_();
}
//结束I2C总线,即发送I2C结束条件
void StopI2C()
{
SDA = 0; //发送结束条件的数据信号
_nop_(); //发送结束条件的时钟信号
SCL = 1; //结束条件建立时间大于4us
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
SDA = 1; //发送I2C总线结束命令
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
}
//发送一个字节的数据
void SendByte(unsigned char c)
{
unsigned char BitCnt;
for(BitCnt = 0;BitCnt < 8;BitCnt++) //一个字节
{
if((c << BitCnt)& 0x80) SDA = 1; //判断发送位
else SDA = 0;
_nop_();
SCL = 1; //时钟线为高,通知从机开始接收数据
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
SCL = 0;
}
_nop_();
_nop_();
SDA = 1; //释放数据线,准备接受应答位
_nop_();
_nop_();
SCL = 1;
_nop_();
_nop_();
_nop_();
if(SDA == 1) bAck =0;
else bAck = 1; //判断是否收到应答信号
SCL = 0;
_nop_();
_nop_();
}
.
文件仅供参考
链接:https://pan.baidu.com/s/1L_evLFWmHuC_bSqoFeywNA
提取码:y2dk
.
