RadioML2016.10.a

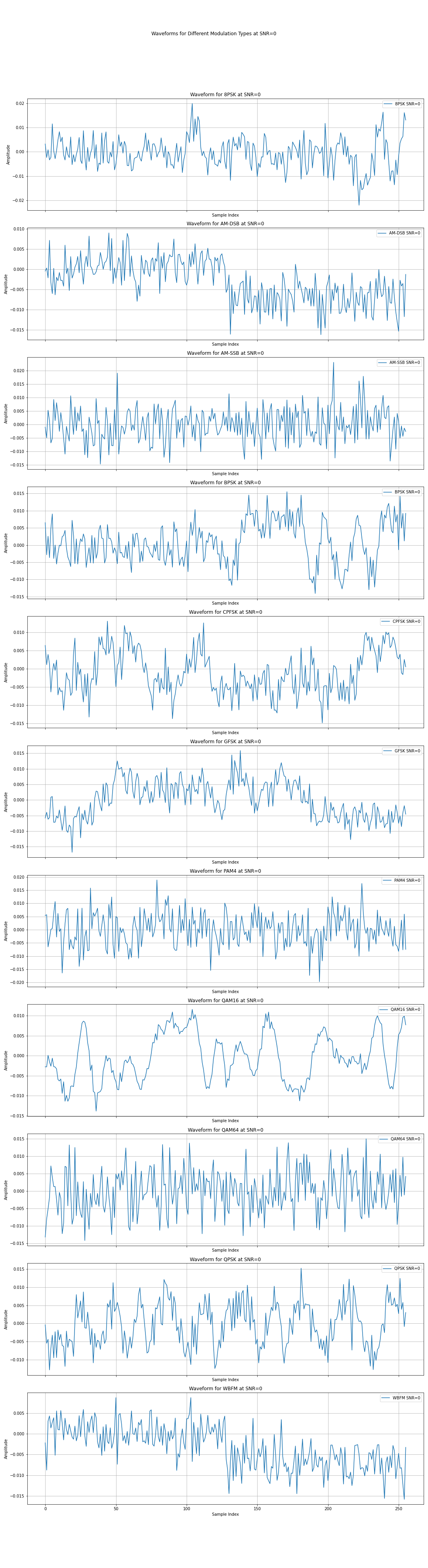

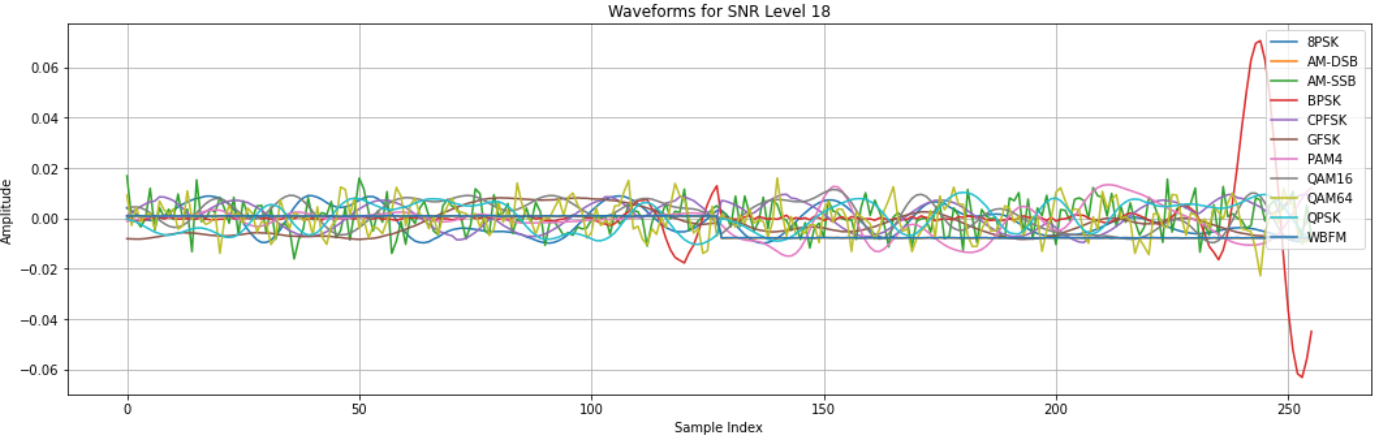

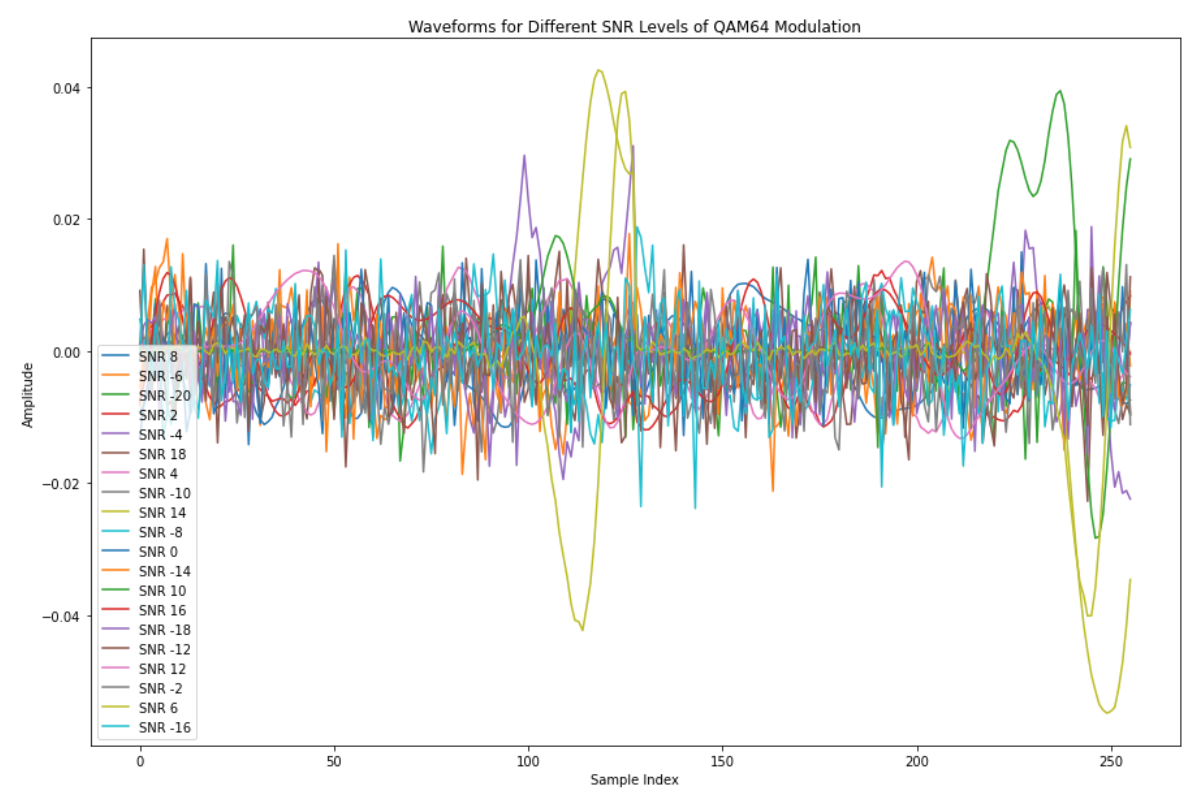

For the RadioML 2016.10.a dataset, perform data loading and visualization.

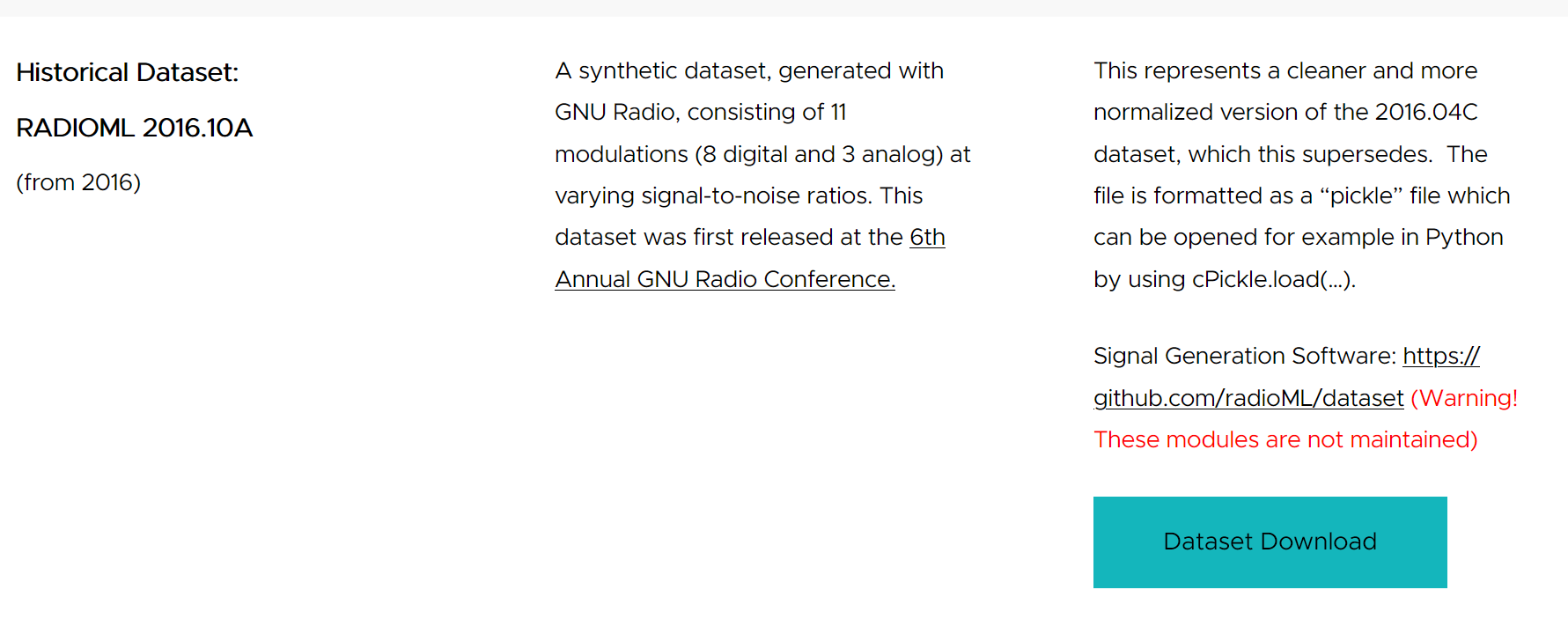

数据集 RadioML 2016.10.a 官方链接https://www.deepsig.ai/datasets/https://www.deepsig.ai/datasets/

具体的调制技术以及SNR

[('QPSK', 2), ('PAM4', 8), ('AM-DSB', -4), ('GFSK', 6), ('QAM64', 8), ('AM-SSB', 12), ('8PSK', 8), ('8PSK', 12), ('QAM64', -6), ('QAM16', 2), ('QAM16', -20), ('PAM4', -6), ('WBFM', -18), ('AM-DSB', 16), ('CPFSK', 10), ('WBFM', 6), ('BPSK', 4), ('BPSK', -2), ('QPSK', -20), ('CPFSK', -8), ('AM-SSB', 6), ('QAM64', -20), ('QAM16', 12), ('GFSK', -20), ('AM-SSB', -12), ('CPFSK', 0), ('AM-DSB', 6), ('BPSK', -16), ('QPSK', -6), ('8PSK', -12), ('CPFSK', -18), ('BPSK', -10), ('QPSK', 8), ('PAM4', 14), ('AM-DSB', -10), ('GFSK', 12), ('QAM64', 2), ('WBFM', -4), ('AM-SSB', -18), ('QAM64', -4), ('GFSK', -4), ('AM-DSB', 8), ('PAM4', -16), ('QPSK', -16), ('BPSK', 16), ('8PSK', -8), ('CPFSK', 16), ('WBFM', 0), ('QPSK', 6), ('BPSK', 14), ('AM-DSB', -8), ('GFSK', -10), ('CPFSK', -2), ('AM-SSB', 8), ('GFSK', 18), ('QAM16', 6), ('QAM16', -16), ('QAM64', 18), ('AM-SSB', -2), ('CPFSK', 6), ('BPSK', 0), ('BPSK', -6), ('8PSK', -14), ('CPFSK', -12), ('AM-SSB', 2), ('WBFM', 10), ('AM-DSB', -12), ('PAM4', 4), ('GFSK', 10), ('QAM16', -6), ('QAM64', 4), ('PAM4', -20), ('8PSK', 10), ('AM-SSB', -16), ('QAM64', -10), ('GFSK', -6), ('AM-DSB', 2), ('PAM4', -10), ('QPSK', -2), ('WBFM', -14), ('WBFM', 12), ('8PSK', 0), ('QPSK', 12), ('PAM4', 10), ('AM-DSB', -14), ('GFSK', 0), ('QAM64', 14), ('AM-SSB', 18), ('QAM64', -8), ('QAM16', 0), ('GFSK', -16), ('PAM4', -4), ('QPSK', -12), ('WBFM', -20), ('CPFSK', 12), ('WBFM', 4), ('PAM4', 18), ('BPSK', 10), ('BPSK', -4), ('QPSK', -18), ('PAM4', -2), ('CPFSK', -6), ('AM-SSB', 4), ('AM-DSB', -20), ('8PSK', 16), ('WBFM', 18), ('QAM16', 10), ('QAM16', -12), ('CPFSK', 8), ('8PSK', -16), ('8PSK', -20), ('AM-SSB', -6), ('CPFSK', 2), ('QPSK', 16), ('AM-DSB', 4), ('AM-DSB', -18), ('8PSK', -10), ('CPFSK', -16), ('8PSK', -6), ('QPSK', 10), ('PAM4', 0), ('BPSK', -20), ('GFSK', 14), ('QAM16', -2), ('QAM64', 0), ('8PSK', -4), ('AM-SSB', -20), ('QAM64', -14), ('GFSK', -2), ('AM-DSB', 14), ('PAM4', -14), ('QPSK', -14), ('WBFM', -10), ('CPFSK', 18), ('8PSK', 4), ('QPSK', 0), ('BPSK', 12), ('AM-DSB', -2), ('GFSK', 4), ('QAM64', 10), ('AM-SSB', 14), ('WBFM', 8), ('QAM16', -10), ('PAM4', 16), ('QAM16', 4), ('QAM16', 18), ('QAM16', -18), ('QAM64', 16), ('PAM4', -8), ('WBFM', 16), ('WBFM', 14), ('AM-SSB', -4), ('QAM16', -4), ('BPSK', 6), ('BPSK', -8), ('BPSK', 18), ('CPFSK', -10), ('AM-SSB', 0), ('PAM4', 6), ('QAM64', -18), ('QAM16', 14), ('QAM16', -8), ('PAM4', -18), ('AM-DSB', 18), ('AM-SSB', -10), ('QAM64', -12), ('AM-DSB', 0), ('BPSK', -14), ('QPSK', -8), ('WBFM', -16), ('CPFSK', -20), ('8PSK', 2), ('QPSK', 14), ('PAM4', 12), ('AM-DSB', -16), ('GFSK', 2), ('QAM64', 12), ('AM-SSB', 16), ('QAM64', -2), ('8PSK', 14), ('GFSK', -14), ('AM-DSB', 10), ('WBFM', -8), ('QPSK', -10), ('CPFSK', 14), ('WBFM', 2), ('QPSK', 4), ('BPSK', 8), ('AM-DSB', -6), ('CPFSK', -4), ('AM-SSB', 10), ('WBFM', -2), ('8PSK', 18), ('QAM16', 8), ('QAM16', -14), ('8PSK', -18), ('8PSK', -2), ('AM-SSB', -8), ('CPFSK', 4), ('QPSK', 18), ('BPSK', 2), ('BPSK', -12), ('WBFM', -6), ('CPFSK', -14), ('GFSK', 16), ('PAM4', 2), ('GFSK', 8), ('GFSK', -12), ('QAM64', 6), ('GFSK', -18), ('AM-SSB', -14), ('QAM64', -16), ('QAM16', 16), ('GFSK', -8), ('AM-DSB', 12), ('PAM4', -12), ('QPSK', -4), ('WBFM', -12), ('8PSK', 6), ('BPSK', -18)]

前面的字符串如 ‘QPSK’, ‘PAM4’, ‘AM-DSB’ 等代表不同的调制技术，而紧随其后的数值代表信噪比（Signal-to-Noise Ratio, SNR）的值，用于描述信号强度与背景噪声强度之间的比率。在无线通信和信号处理的研究中，信噪比是一个非常重要的参数，它影响着接收信号的质量和处理算法的效果。

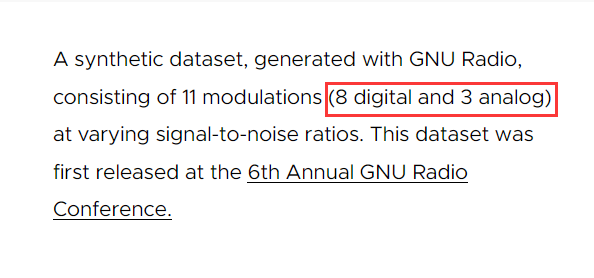

具体来说有8种数值和3种模拟

模拟调制:

AM-DSB（双边带调幅）
AM-SSB（单边带调幅）
WBFM（宽带调频）

数字调制:

8PSK（8位相移键控）
BPSK（二进制相移键控）
QPSK（四相位键控）
CPFSK（连续相位频移键控）
GFSK（高斯频移键控）
PAM4（4级脉冲幅度调制）
QAM16（16位四元振幅调制）
QAM64（64位四元振幅调制）

模拟调制和数字调制的主要区别在于它们处理信号的方式，以及它们在通信系统中的应用。这些差异决定了不同的调制方式如何被获取和使用。

模拟调制

模拟调制主要用于传输连续变化的模拟信号。它通过改变载波信号（例如无线电波）的振幅、频率或相位来编码信息。这些类型的调制包括：

AM（调幅）:
- AM-DSB（双边带调幅）：调制信号同时影响载波的振幅，保留上下两个边带。
- AM-SSB（单边带调幅）：调制信号只保留一个边带，减少带宽使用并提高传输效率。
FM（调频）:
- WBFM（宽带调频）：信息通过改变载波的频率来编码。宽带调频用于如FM广播中的高质量音频传输。

数字调制

数字调制涉及将模拟信号转换为数字形式，并通过改变载波的特定属性（如相位、振幅或频率）来传输数字比特。这些调制方式更适合数字数据的传输，如计算机网络、移动电话和其他数字通信系统。主要方式包括：

PSK（相位键控）:
- BPSK（二进制相位移键控）：每个符号携带一个比特，通过载波的两种相位表示。
- QPSK（四相位键控）：每个符号携带两个比特，使用四种不同的相位。
- 8PSK：扩展了QPSK，每个符号携带三个比特，使用八种不同的相位。
FSK（频移键控）:
- CPFSK（连续相位频移键控）：不仅通过改变频率来表示不同的比特，而且确保在信号的相位在整个传输过程中保持连续，从而减少信号的频谱扩散。
GFSK（高斯频移键控）：一种FSK，其中频率变化是通过高斯滤波器平滑的。
QAM（四元振幅调制）:
- QAM16，QAM64：通过同时调制振幅和相位来传输更多比特，例如16QAM每个符号携带4个比特，64QAM携带6个比特。
PAM（脉冲幅度调制）:
- PAM4：每个符号通过四个不同的振幅级别来携带两个比特。
