LVS NAT模式搭建

1、原理图



2、ip配置

机器名称	ip配置	ip配置附加	备注信息
lvs调度器	192.168.3.73(VIP)	192.168.200.70(DIP)	有2个网卡地址
RS1	192.168.200.65（RIP）		rs1,rs2属于同一网段，能访问DIP
RS2	192.168.200.67（RIP）		rs1,rs2属于同一网段，能访问DIP
client	192.168.3.192（CIP）		能够访问VIP

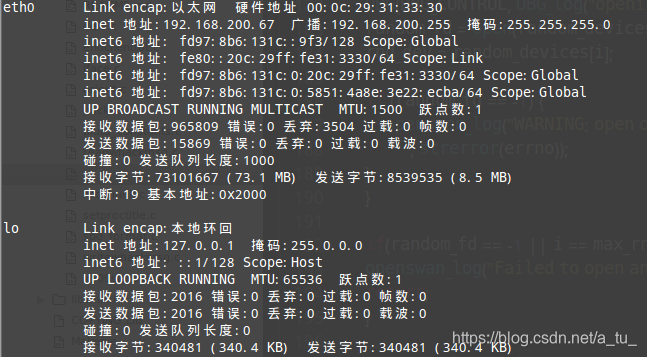

RS2（虚拟机 桥接模式） 配置如下：



 添加默认网关：sudo route add default gw 192.168.200.70

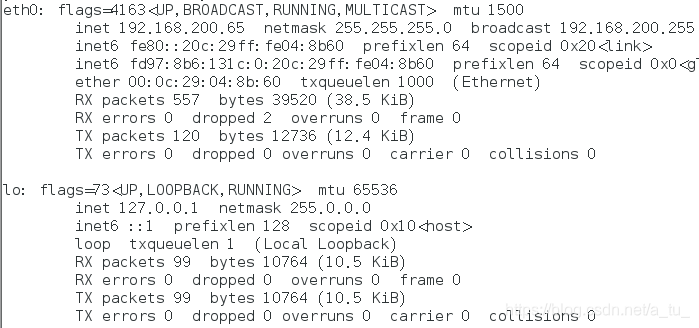

RS1（虚拟机桥接模式）配置如下：

 添加默认网关：sudo route add default gw 192.168.200.70



3、lvs配置



echo 1 >/proc/sys/net/ipv4/ip_forward   开启转发功能

sysctl -p 生效

ipvsadm -A -t 192.168.3.73:80 -s wlc            设置调度服务器

ipvsadm -a -t 192.168.3.73:80 -r 192.168.200.65:80 -m  增加一个真实的服务器，-m为nat模式，默认为路由 省略-w 权重设置，则默认为1

ipvsadm -a -t 192.168.3.73:80 -r 192.168.200.67:80 -m

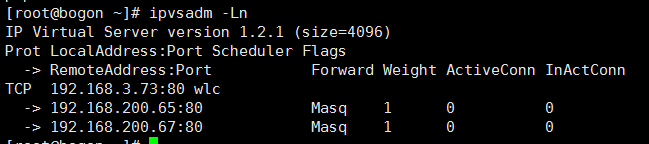

查看规则

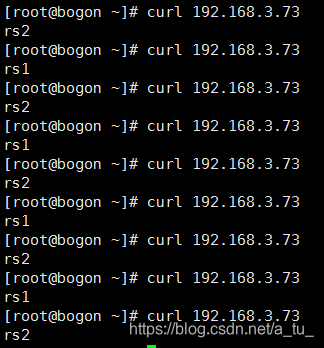

4、测试如下
