梯控硬件原理

一：梯控设备的电梯控制逻辑

 1.正常电梯的触发逻辑如下

2.梯控设备在这边，主要是对按键信号的输出通道进行控制，其逻辑如下

3.梯控只对电梯按键的输出信号进行控制，以下拿按键实物进行介绍

   电梯按键正常是4个线：如上图PCB的丝印：1和2是按键灯,有明确的正负极；3和4是按键开关。

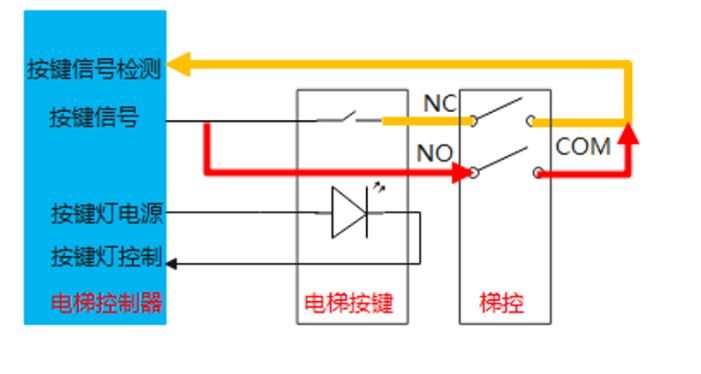

其电梯按键的大致硬件电路如下：电梯控制器有4个信号：按键灯电源，按键灯控制，按键信号和按键信号检测依次与电梯按键相连。
关于实现选层的原理，看如下的黄色线。工程简便的操作方法：
1.看下按键板的PCB丝印，找出按键开关对应的端子。
2.在按键开关的端子上，找出按键输出线。就是按键按下去，可以检测到信号变化的线。
3.按键输出线剪断，靠近电梯按键一端的线接在NC上，另一端接在COM上(说白了就是接到继电器，要考虑没电的时候，要将继电器释放掉，让电梯按键可正常触发)

要实现直达功能，看如下红色线。工程简便操作方法：
1.找出按键开关的2个端子，按键按下去，信号没变化的那一端就是按键信号线
2.按键信号线，剥皮引出一条线到NO即可。
3.在梯控上，已经将2个开关在COM出连在一起了，因此直达功能，只需NO接到按键信号即可（也是同理，没电的时候，直达不能将电梯按键直接触发锁死，所以用NO）
