RFID标签EPC物品编码区PC协议控制字编码解析

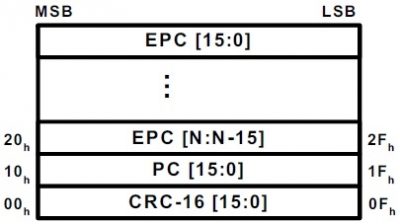

RFID标签物品编码区(EPC区)由CRC-16、PC(协议控制)、EPC三部分组成。

PC协议控制字包含标签物理层的信息，标签在每一次盘存操作中通过它的物品编码区EPC返回这些信息。PC协议控制一共包含16bits，它们被存储在EPC 存储区地址从10h 到1Fh 的单元中，其中每一位的含义定义如下：

10h—14h：标签反向散射的(PC+EPC)的长度，所有字为：

000002：PC+EPC的长度为1个字（EPC长度为0）

000012：PC+EPC的长度为2个字（EPC长度为1个字，2个字节，16bits）

000102：PC+EPC的长度为3个字（EPC长度为2个字，4个字节，32bits）

...

111112：PC+EPC的长度为32个字（EPC长度为31个字，62个字节，496bits）

15h—17h：RFU(第1类标签为0002)。

18h—1Fh：默认值为000000002且可以包括如ISO/IEC 15961定义的AFI在内的计数系统识别(NSI)。NSI的MSB存储在18h的存储位置。

我们常见的RFID标签PC协议控制字通常设置为3000h或者4000h：

PC协议控制字设置为3000h指示EPC长度为6个字，12字节，96bits。

PC协议控制字设置为4000h指示EPC长度为8个字，16字节，128bits。

在标签的上电过程中，标签应该通过PC协议控制字中的前5bits所指定的 PC+EPC 的长度计算它的
CRC-16校验码，而不是通过整个EPC存储区的长度进行CRC-16计算。
