一、TouchGFX
TouchGFX框架包括TouchGFX Designer(TouchGFXDesigner)(一种易于使用,基于拖放的图形构建PC工具)以及TouchGFX引擎(一种功能强大且经过优化的图形核心)。TouchGFX结合了所见即所得的模拟器和自动代码生成功能,使GUI开发变得容易。它涵盖了从早期设计草图到独家最终产品的所有步骤,以及对最终原型的快速迭代。
TouchGFX Designer可作为独立的软件工具使用,可以轻松,快速地进行图形评估和概念验证。TouchGFX框架(包括TouchGFX Designer)在STM32Cube MCU软件包中分发。它与STM32CubeMX初始化和代码生成工具完全兼容,可在统一项目环境中无缝地共同开发图形和主要应用程序。同时TouchGFX使用C++开发。
官网下载地址: TouchGFXDesigner - TouchGFX is delivered as an X-Cube-TouchGFX package - STMicroelectronics
所有工具及工程已上传百度云,可以从云盘链接下载:
链接:https://pan.baidu.com/s/1xuQW1dO18yGTQVB0bwGQAw
提取码:5qq3
下载是一个压缩包,解压之后得到安装包 TouchGFX-4.18.0.msi,运行,设置全部默认,安装路径修改一下就可以了,安装目录最好不要有空格和中文。

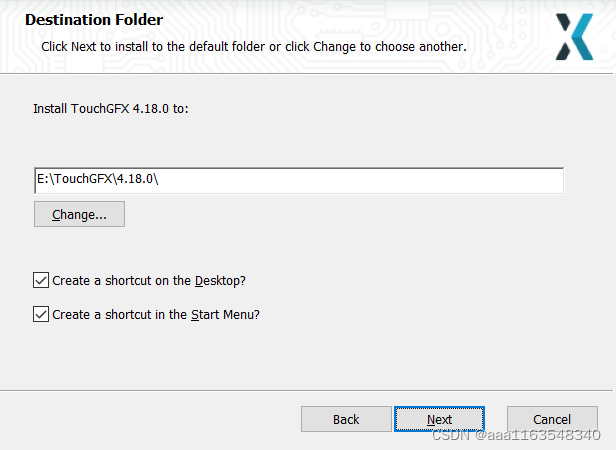

选择安装路径,直接点Next下一步。
安装完毕有桌面有两个应用。

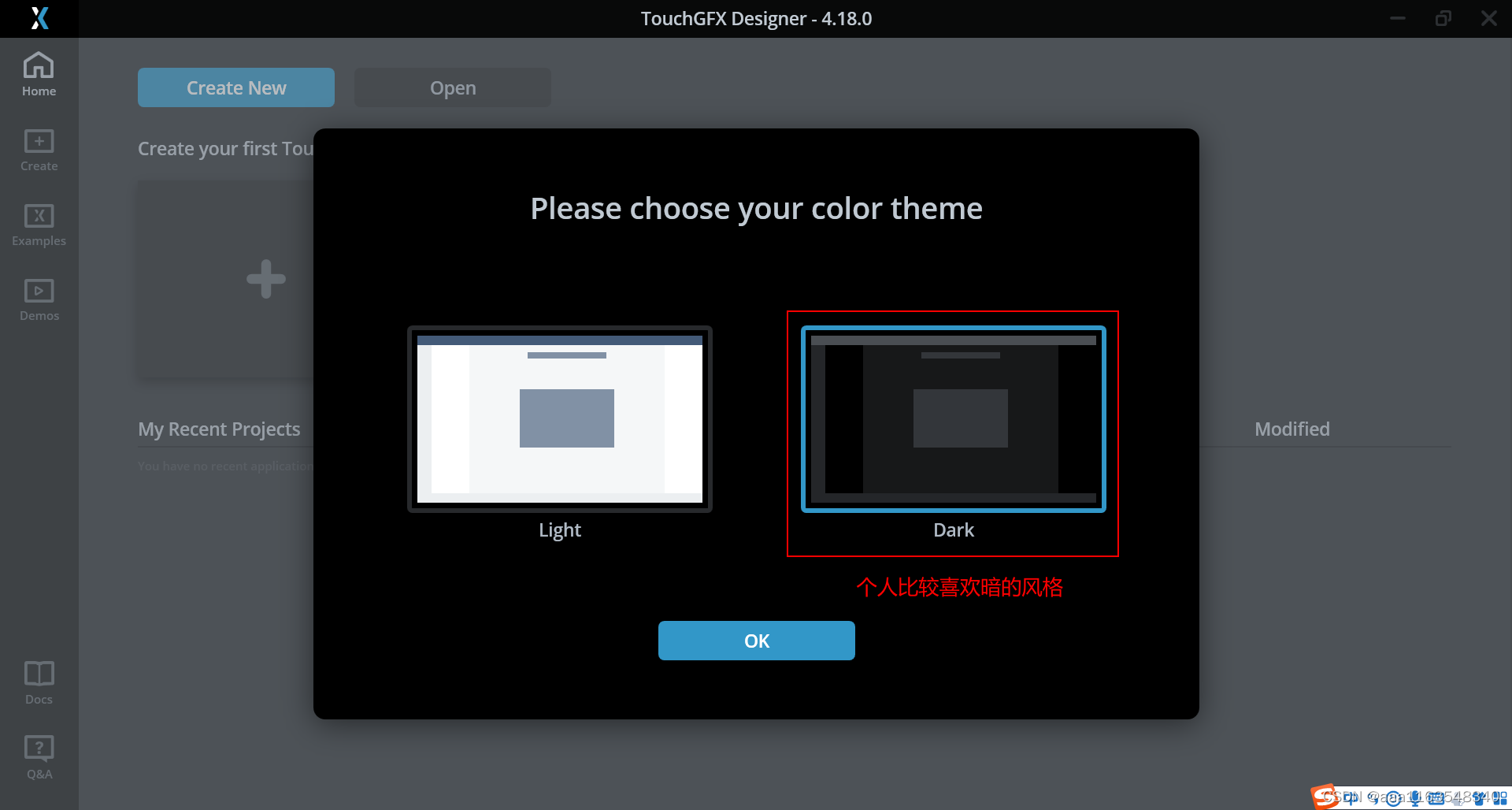

1.打开是TouchGFX 4.18.0 Designer这样的,就说明安装成功了
2.创建工程,选择windows开发或STM32开发板型号,点击Create

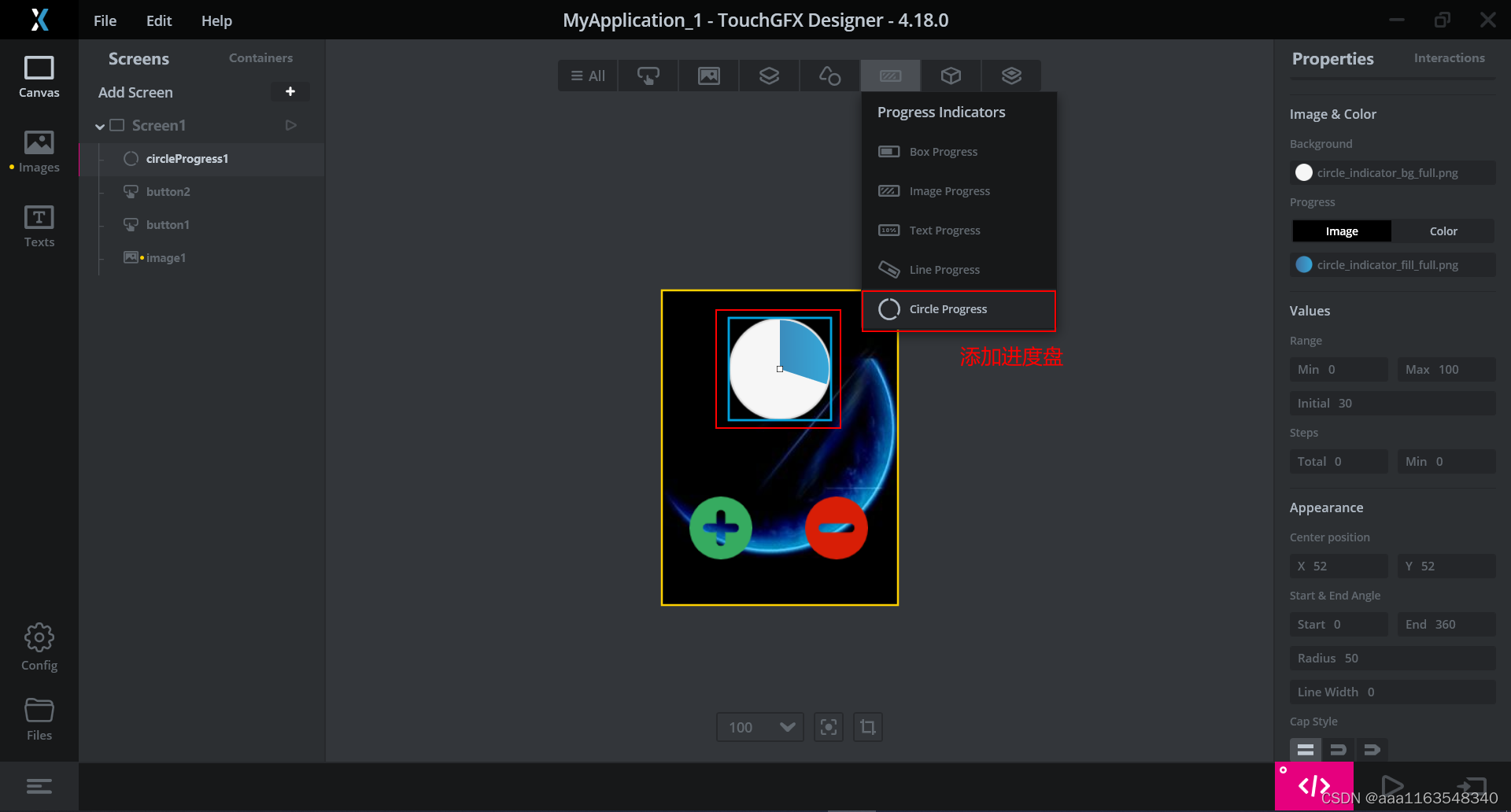

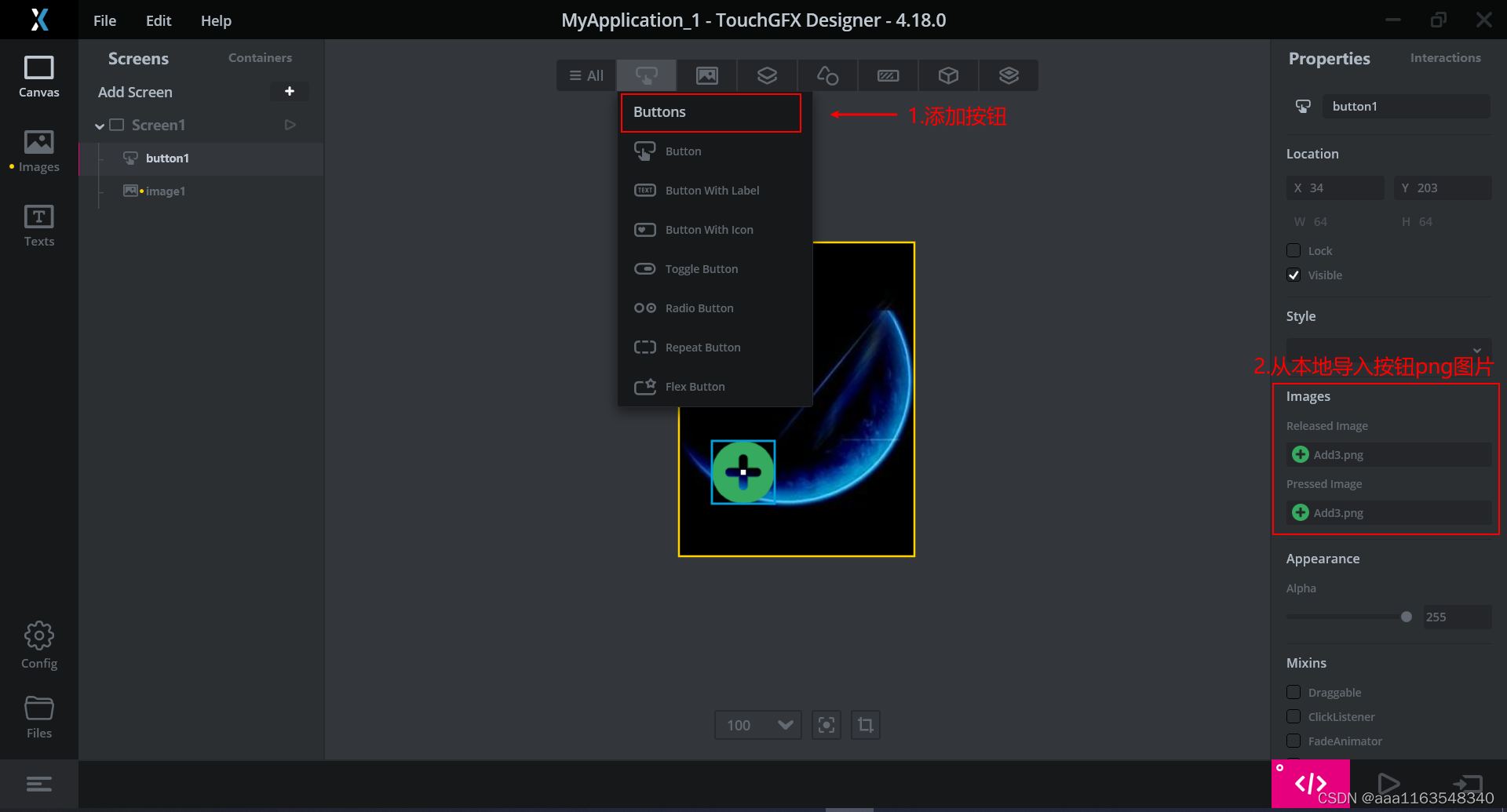

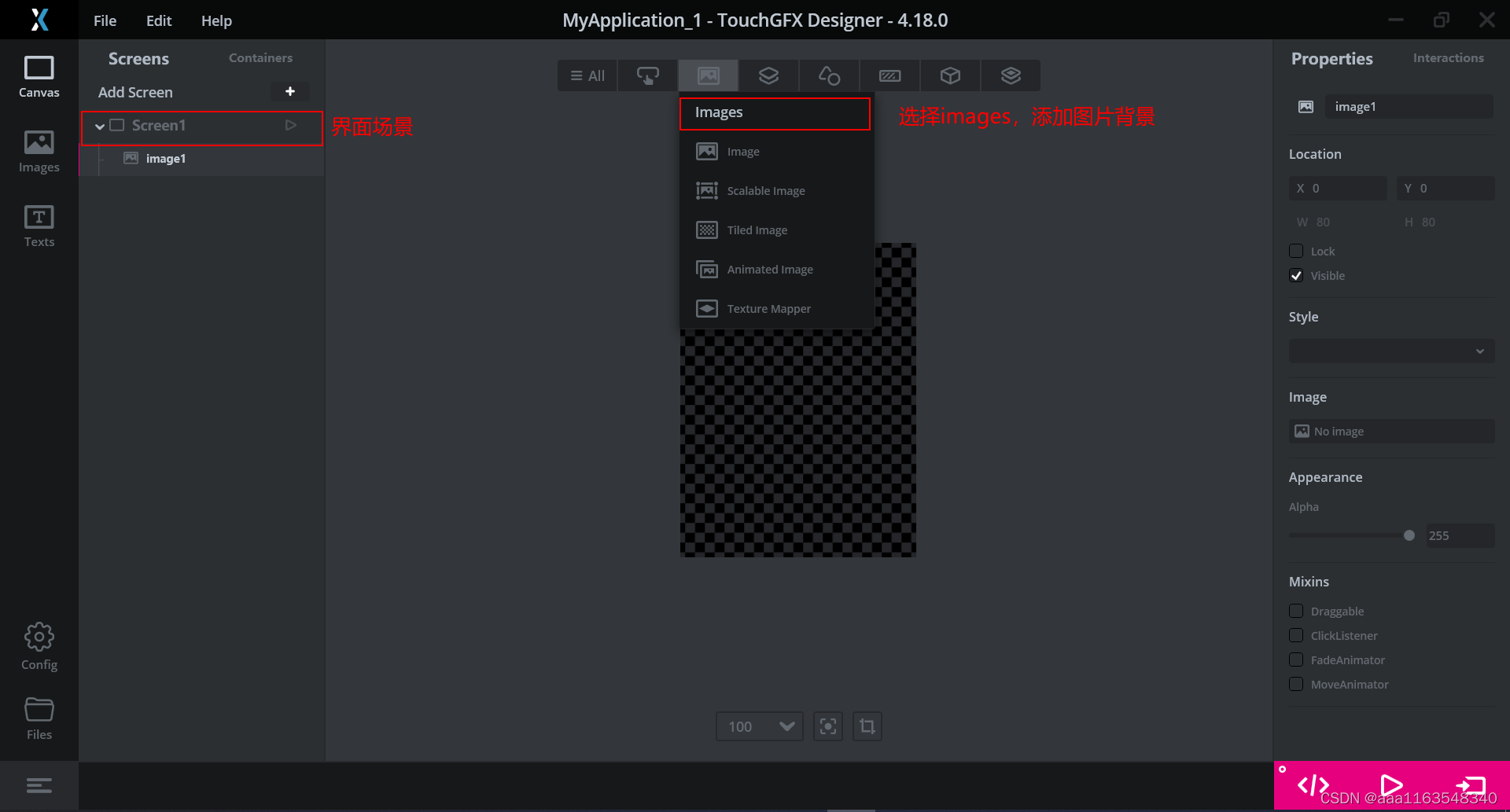

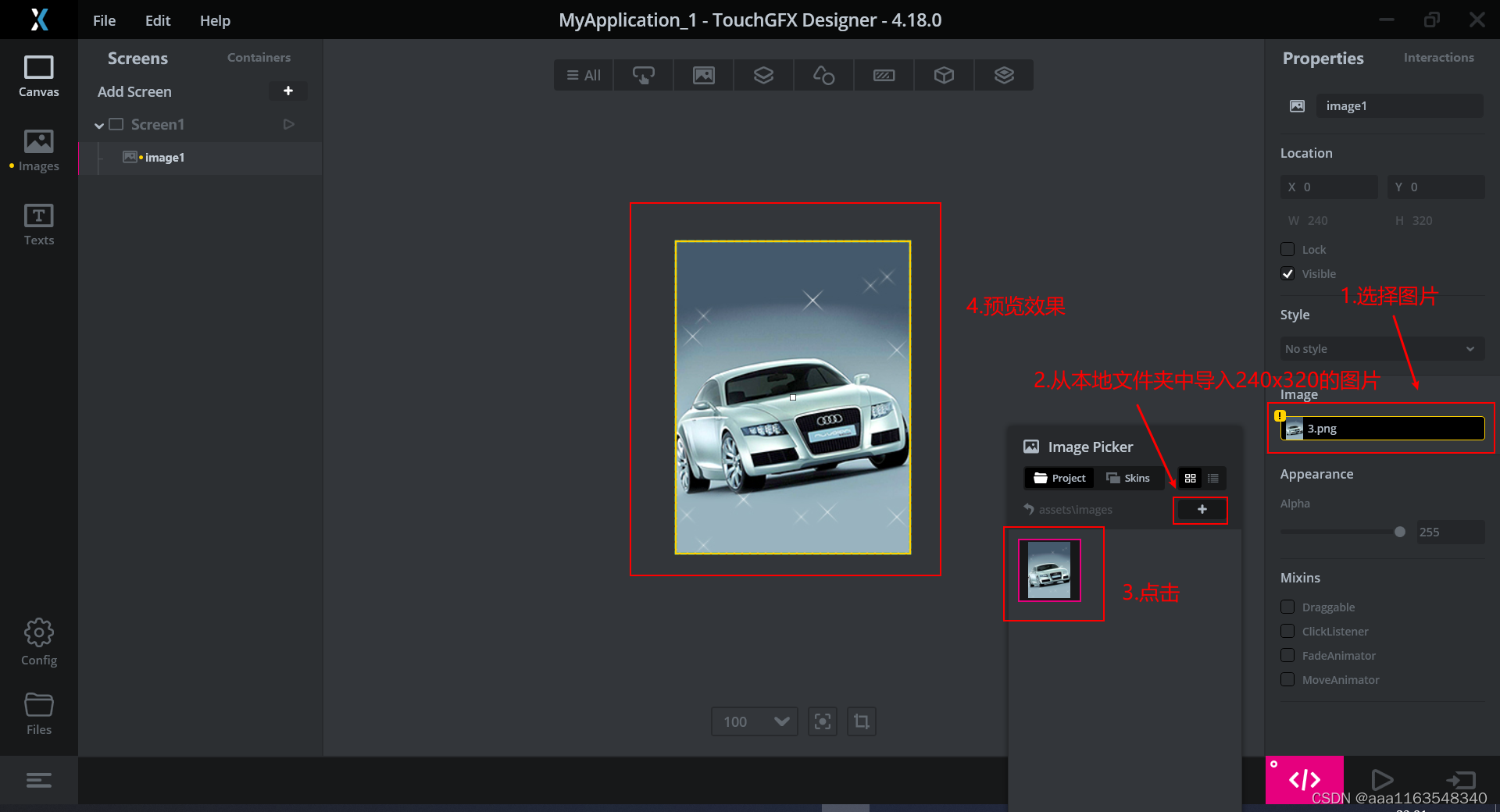

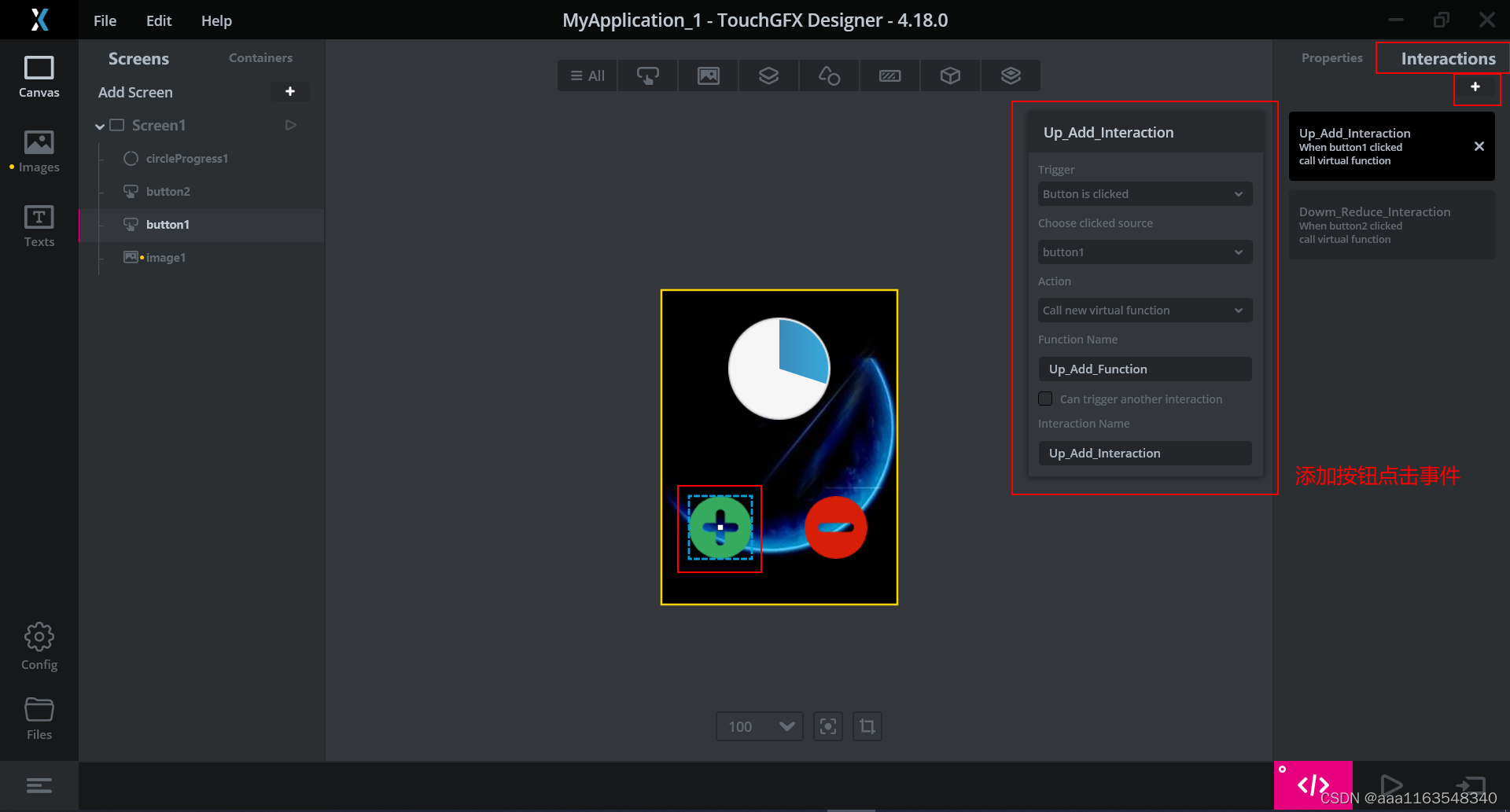

3.页面设计,添加背景和控件

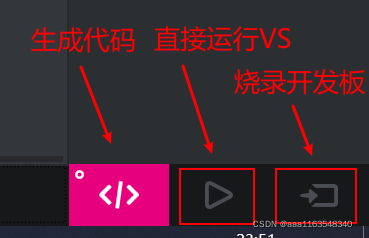

4.生成工程代码,直接运行或烧录

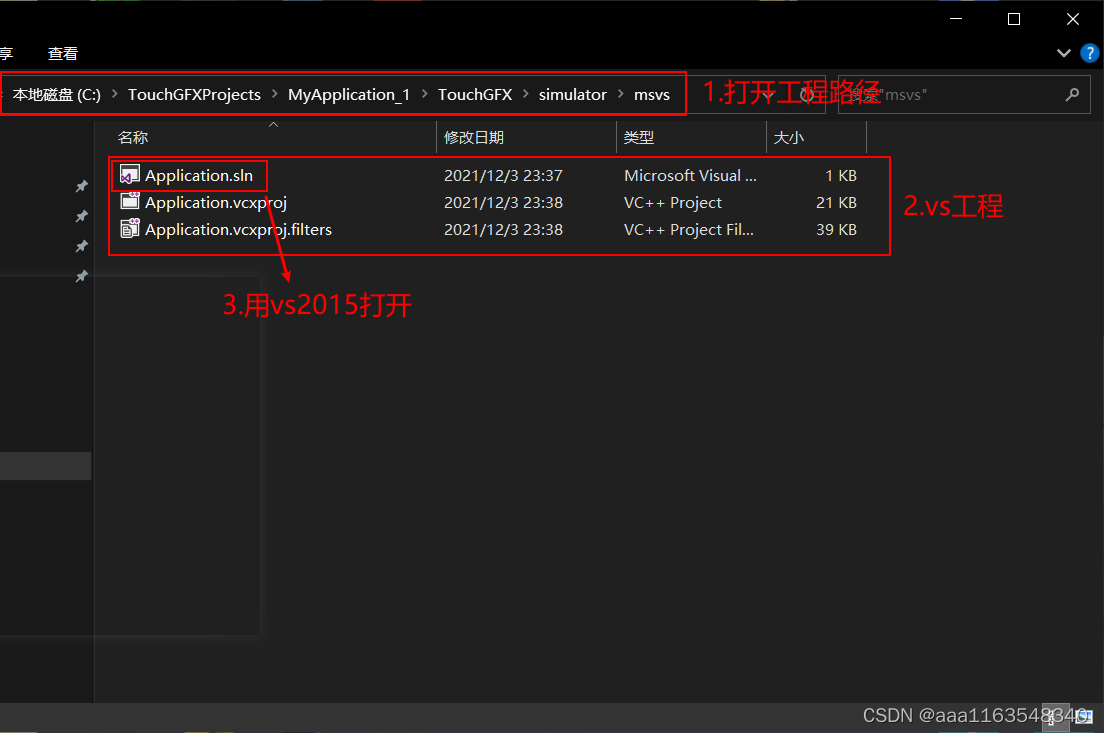

5.打开工程路径(一般是存放在C盘默认路径下)

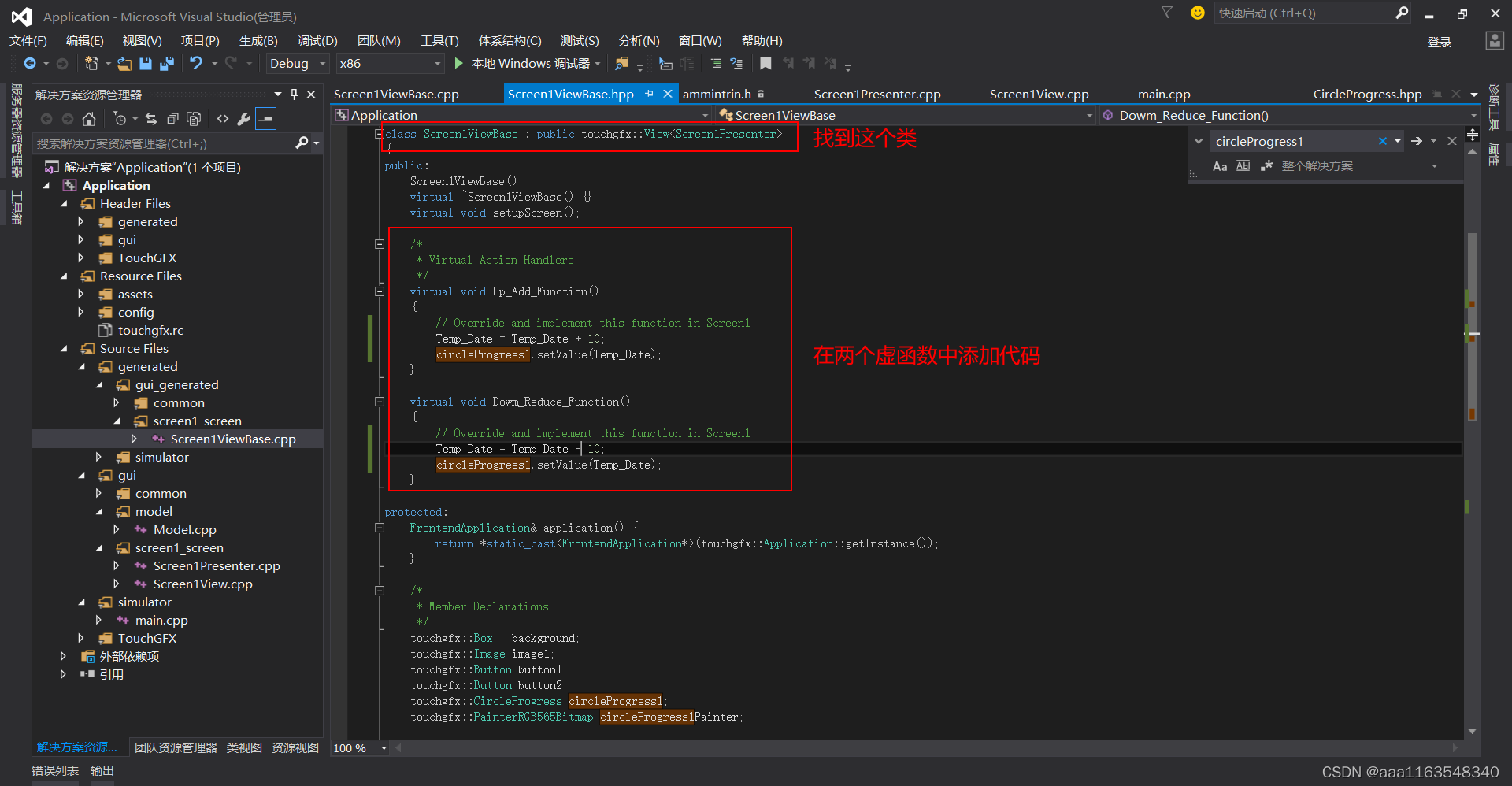

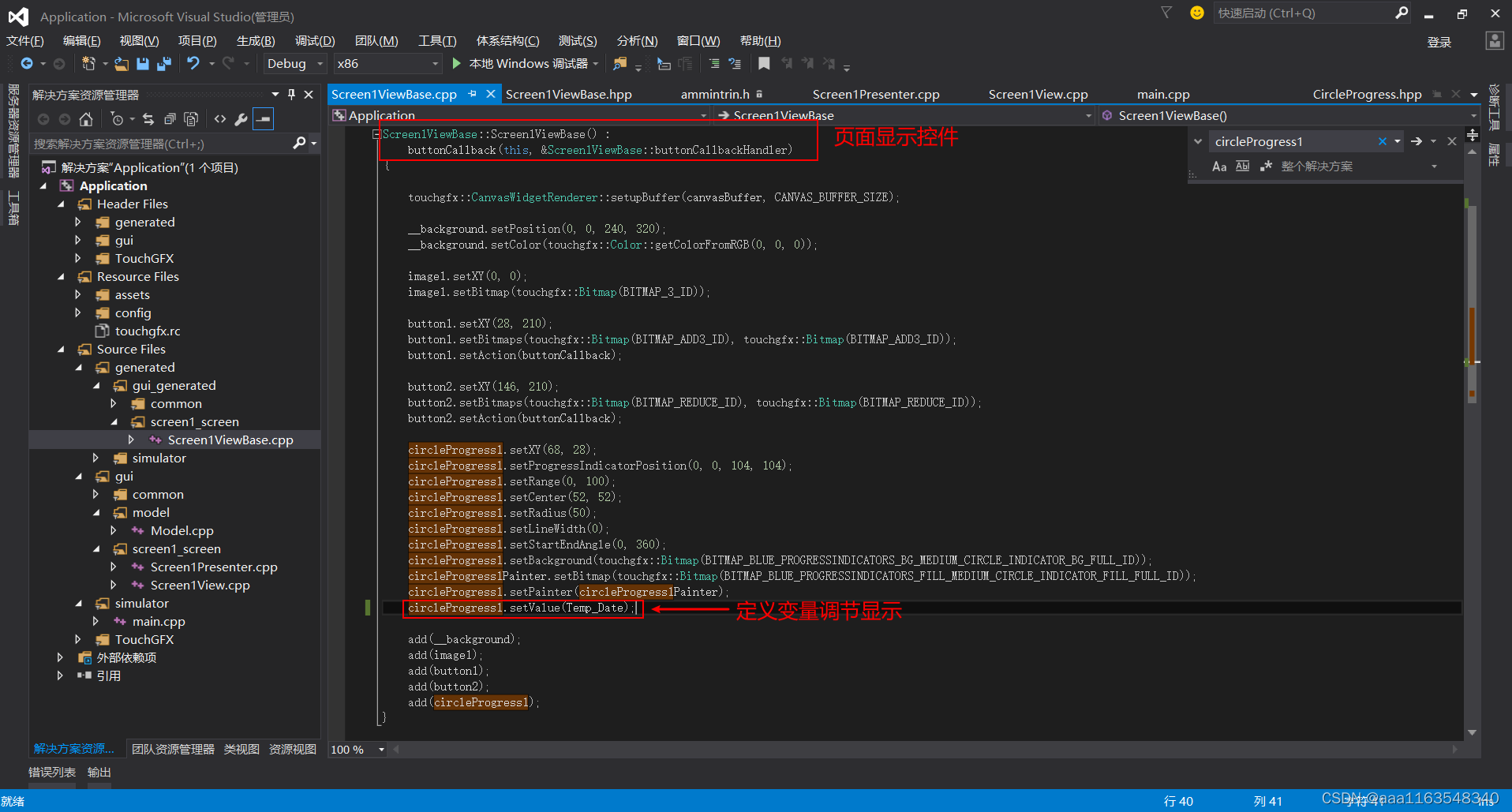

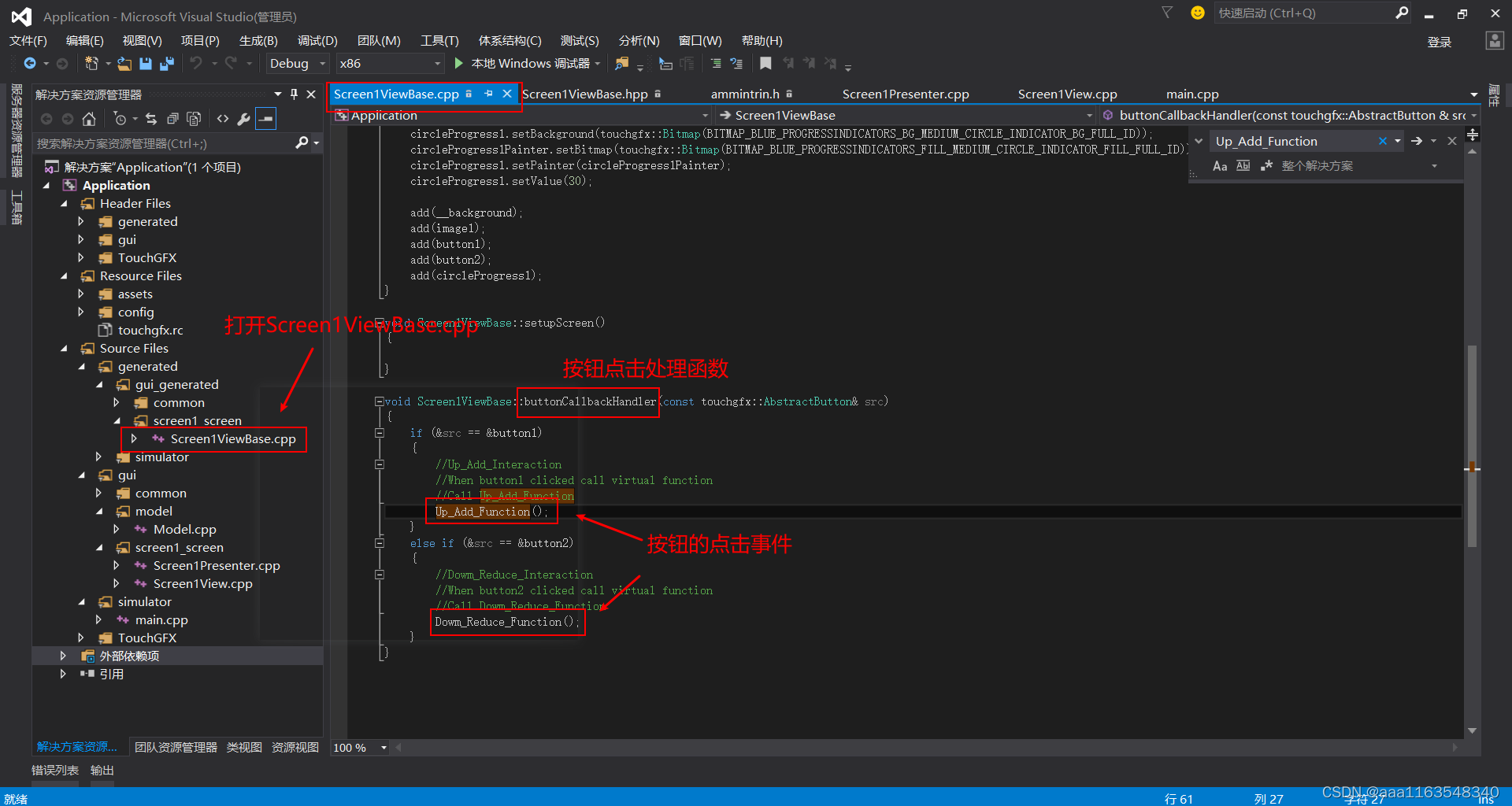

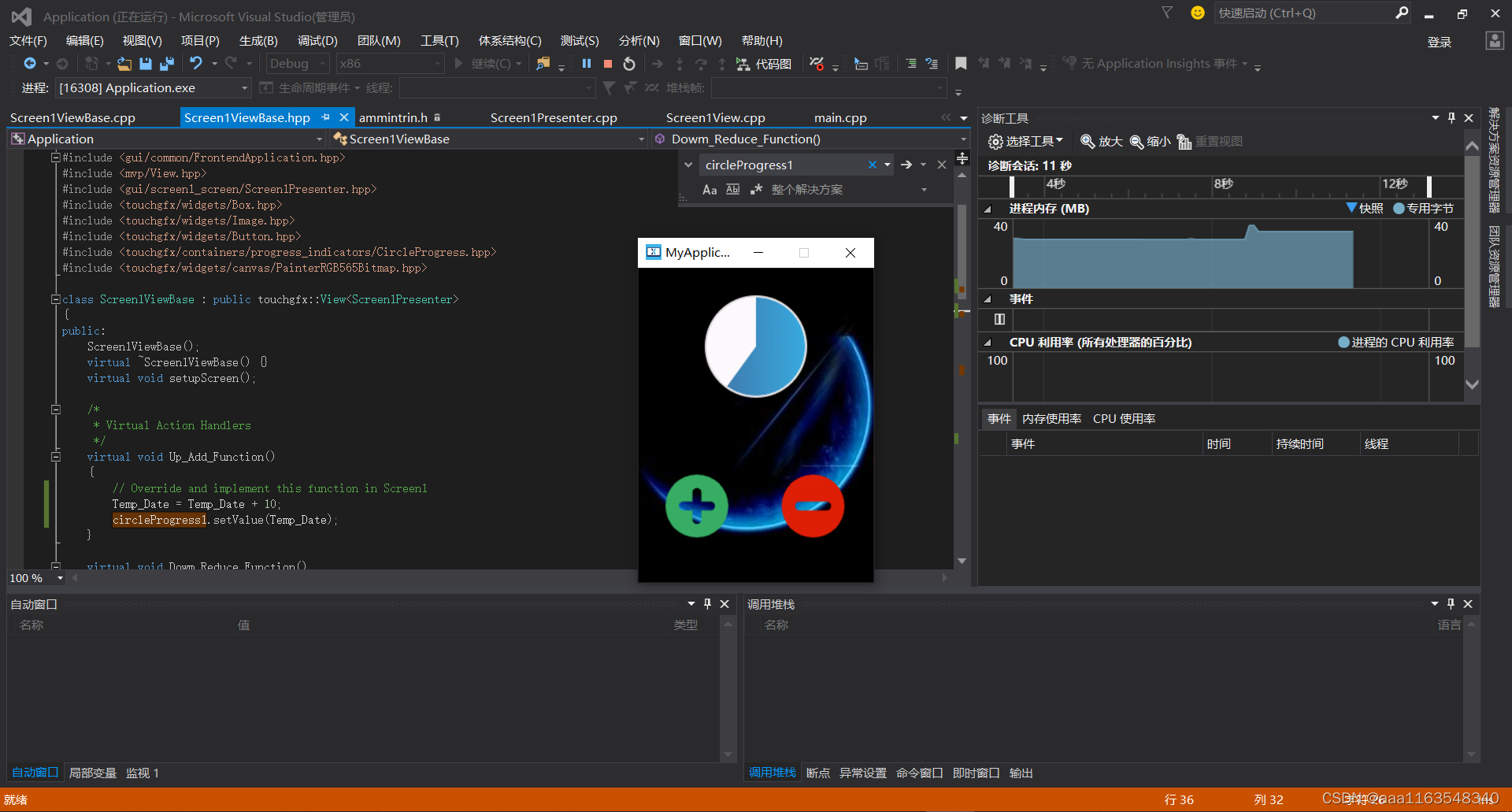

6.编译运行,查看显示效果
