三极管控制LED时，为什么要有下拉电阻

最新推荐文章于 2024-11-18 13:37:23 发布
最新推荐文章于 2024-11-18 13:37:23 发布
阅读量440 收藏
点赞数 2
分类专栏： 电子类 文章标签： 单片机 stm32 51单片机 proteus mcu 嵌入式硬件 硬件工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/aaaakleo/article/details/139884760
版权

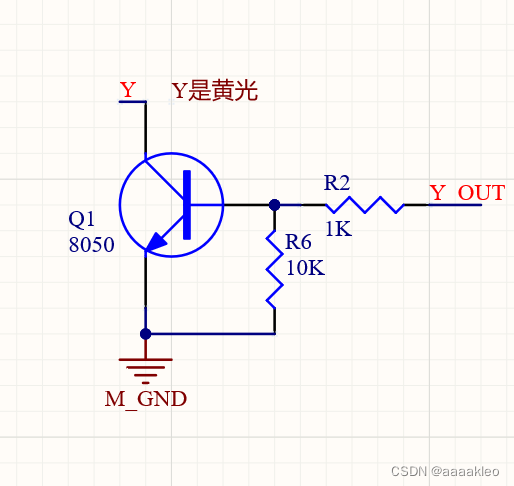

在单片机里面，可能3V是高电平，1V是低电平。在刚上电的时候，可能IO口会有1V的短暂电压，那么三极管的基极会有一个1V的电压，造成三极管短暂导通，就会造成产品上电有错误的灯闪情况。
