stm32CubeMX------LED之上拉电阻和下拉电阻

很多小伙伴会对上拉电阻和下拉电阻的配置有疑惑，下面我们通过一个小实验来给大家得出正确答案
本次实验用的是正点原子stm32f103RBT6NANo版，软件：stn32CubeMX
我将用到LED0、LED1、LED2、LED3、LED4
LED0----------------------PC0
LED1----------------------PC1
LED2----------------------PC2
LED3----------------------PC3
LED4----------------------PC4

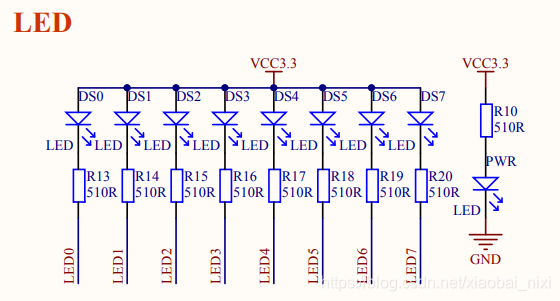

                              原理图

从电路图中可以看出只要LED0为低电平，二极管就会导通，灯就会亮。
当LED接入上拉电阻或下拉电阻会对LED有什么影响？

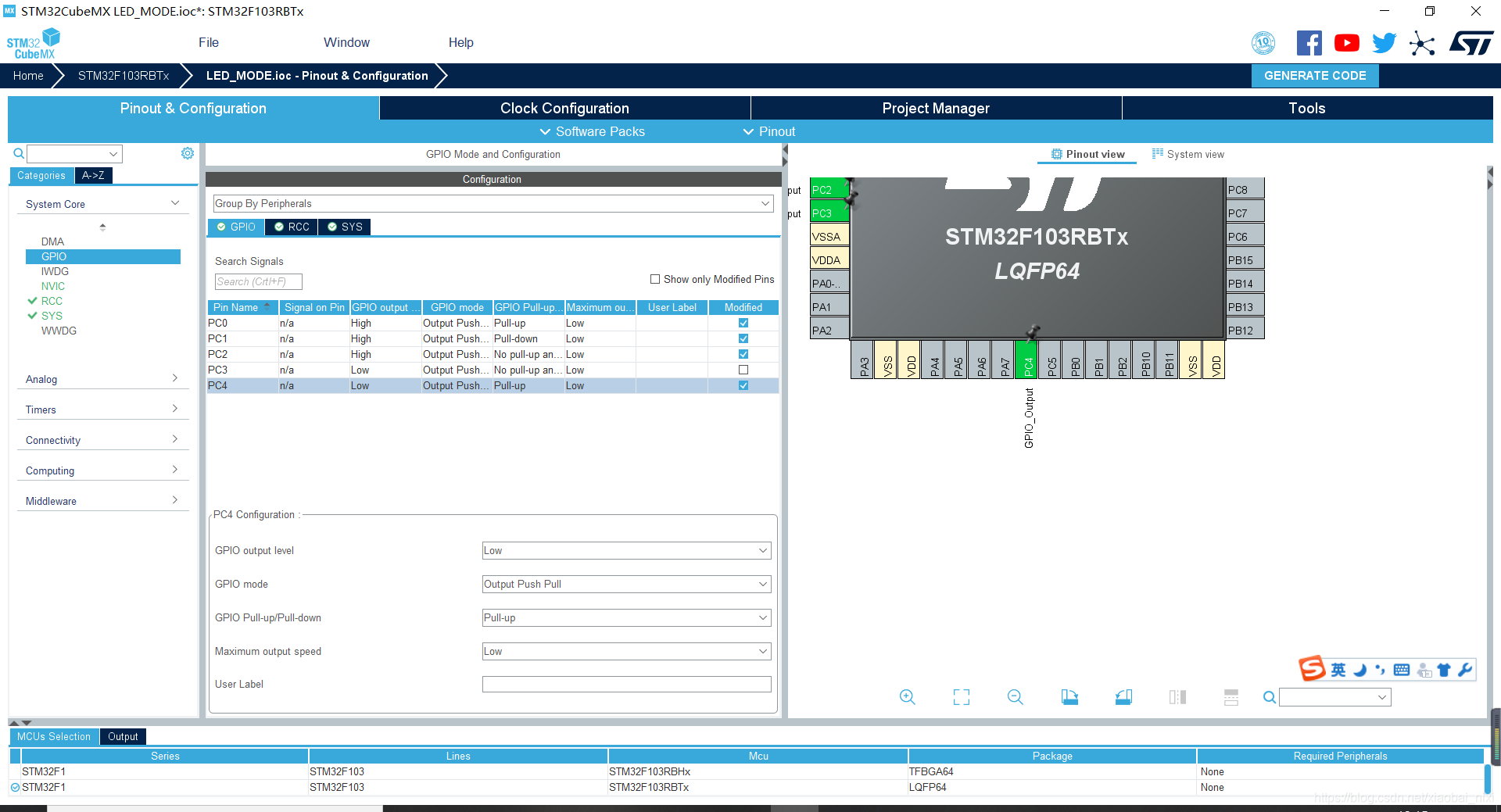

Cube配置LED的GPIO mode全部设置为Output push pull(推挽输出)，我们只改变GPIO output level , GPIO Pull up/Pull down，下面代码有注释可以跟着配置

                                 实现代码

这里我就不放视频上去了，大家可以跟着配置一下，得到实验现象

实验结果：LED0、LED1、LED2，依次点亮，LED3、LED4一上电就亮。
得出结论：无论led配置是上拉电阻还是下拉电阻，LED取决于它的GPIO output level，如果GPIO output level == High,LED一上电不会亮， 需要调用HAL_GPIO_WritePin（）这个函数设置为低电平，才会亮。如果设置GPIO output level == Low, 单片机一上电就会亮。

所以无论是Pull up（上拉电阻）还是Pull down（下拉电阻）还是（No Pull up/Pull down）悬空，都不会对LED有影响。

下次将会更新上拉电阻和下拉电阻对按键实验的影响！！！！

               搜索    **微信公众号[嵌入式开源君]**

在公众号后台回复：led_pull，获取本文代码详细配置
