数字图像处理python实现-图像去噪之空间域平滑线性滤波

平滑线性滤波器

图像去噪这一块内容庞杂，我本来打算和形态学处理一样用一篇博客介绍完整，但是当所有目录列出来后，还是打算分4篇博客进行介绍分别为空间域3篇和频率域1篇

这篇博客主要是空间域线性滤波

噪声类型为：

1. 高斯噪声，
2. 白噪声，
3. 胡椒噪声，

效果方面为：

1. 不(或者是非刻意)保边缘
2. 保边缘

均值滤波

善于高斯噪声，其中分为两类均值滤波分别为：算术均值，几何均值

算术均值：即求模板内的像素值平均值，理解：

1. 假如当前点为平滑区域的点，那么与周围像素一起算均值后，其值必定保持不变
2. 假如当前点为噪声点，那么与周围像素一起算均值后，其值必定减小，达到去噪效果
3. 如果当前点为边缘区域的点，那么与周围像素一起算均值后，其值必定减小，则使得边缘变得模糊

几何均值：算是一个鸡肋滤波，基本无法使用，虽然可以有保边缘的作用，但是效果并不突出，在博客后面我补充了一个新的保边缘滤波故这里不做介绍

故算术均值滤波去高斯噪声不保边缘
代码如下: 其中不包含

import cv2
import cv2 as cv
import matplotlib.pyplot as plt
import numpy as np


def show(f, s, a, b, c):
    plt.subplot(a, b, c)
    plt.imshow(f, "gray")
    plt.axis('on')
    plt.title(s)


# 高斯噪声函数单行
def wgn(x, snr):
    snr = 10 ** (snr / 10.0)
    xpower = np.sum(x ** 2) / len(x)
    npower = xpower / snr
    return np.random.randn(len(x)) * np.sqrt(npower)


def main():
    original = plt.imread("lena.tiff", 0)
    rows, cols = original.shape
    original_noise = original.copy().astype(np.float64)

    # 生成噪声图像，信噪比为10
    for i in range(cols):
        original_noise[:, i] += wgn(original_noise[:, i], 10)

    mask = np.ones(9).reshape(3, 3)
    ImageDenoise = np.zeros(original.shape)
    for i in range(1, rows - 1):
        for j in range(1, cols - 1):
            ImageDenoise[i, j] = np.mean(original[i - 1:i + 2, j - 1:j + 2] * mask)

    plt.figure()
    show(original, "original", 2, 2, 1)
    show(original_noise, "original_noise", 2, 2, 2)
    show(ImageDenoise, "ImageDenoise", 2, 2, 3)
    show(original - ImageDenoise, "original - ImageDenoise", 2, 2, 4)
    plt.show()


if __name__ == '__main__':
    main()

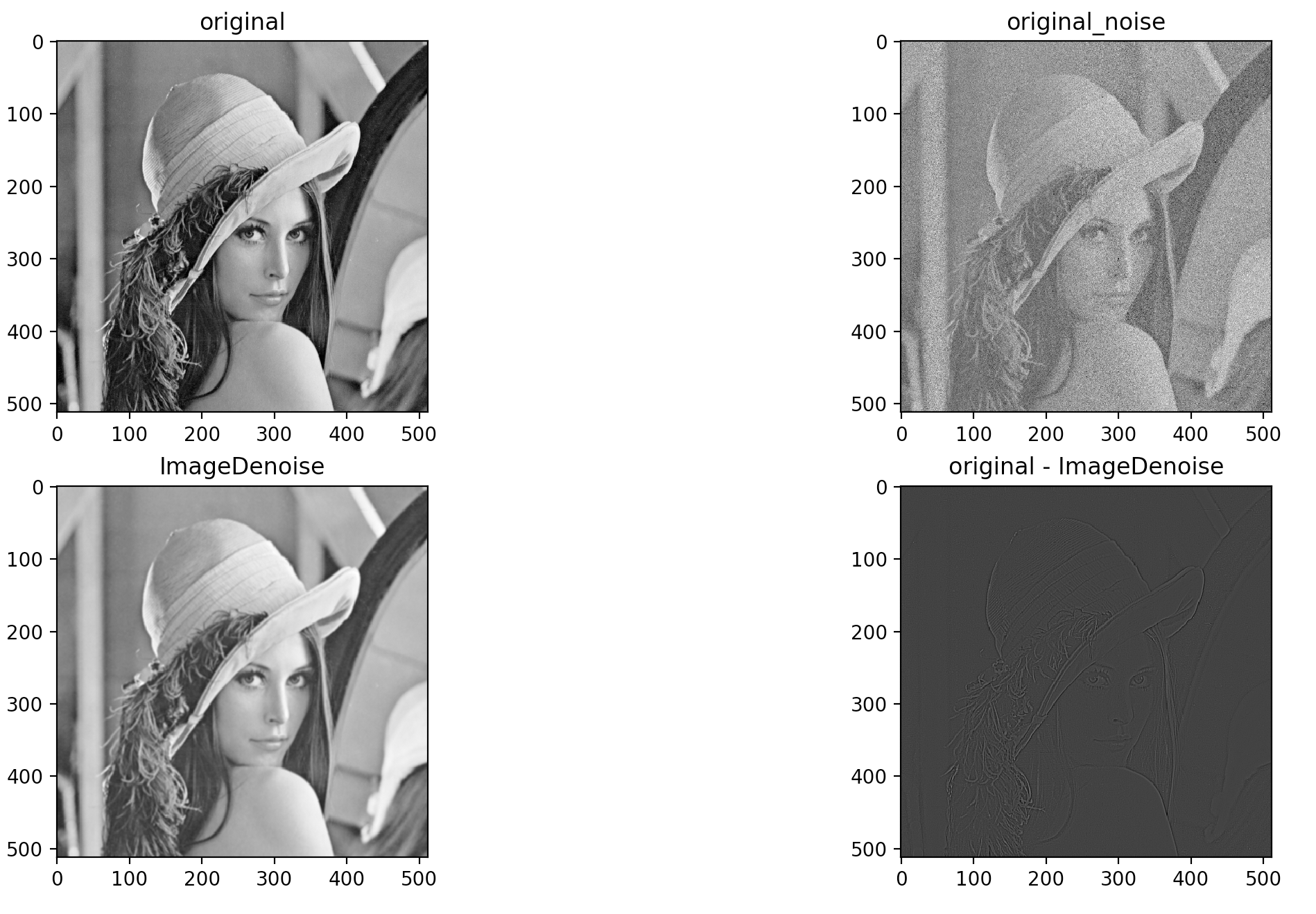

效果如下：

谐(逆谐)波均值滤波

这个主要针对的盐噪声或者胡椒噪声，但是这个基本上也不会使用，因为处理上面两种噪声统计排序滤波有着极大优势！！！(下篇会有介绍)，故这里不做特别介绍，读者只需要明白其中思想即可

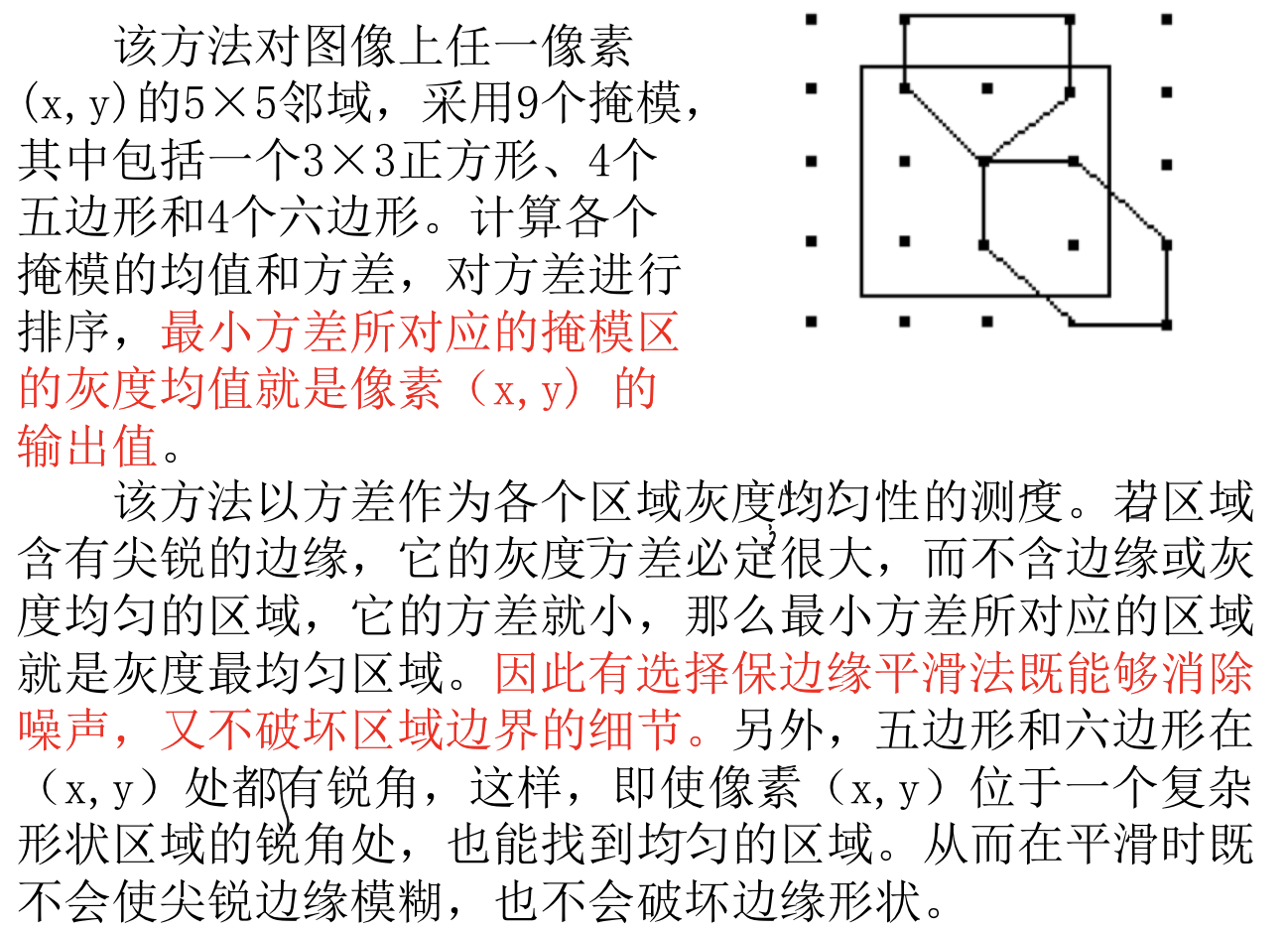

有选择保边缘平滑滤波(保边缘)

其中在高斯噪声方面表现较差，而对于椒盐噪声表现良好，这里代码给出处理椒盐噪声的效果(噪声个数为2 * max(行数，列数))，需要理解为什么能够保边缘才是这个滤波的关键！！！
代码如下：可以看出残差图基本上就是噪声模式

# 添加椒盐噪声
def pepperNoise(count, I):
    rows, cols = I.shape
    newI = np.copy(I)
    for i in range(count):
        if i % 2 == 0:
            newI[random.randint(0, rows - 1)][random.randint(0, cols - 1)] = 0
        else:
            newI[random.randint(0, rows - 1)][random.randint(0, cols - 1)] = 255
    return newI

# 有选择保边缘平滑方法
def edgeFilter(noise):
    rows, cols = noise.shape
    deNoise = np.zeros(noise.shape)
    # 生成滤波模板下标数组
    maskRect = np.ones(9).reshape(3, 3)

    maskPentTop = np.array([1, 1, 1, 1, 1, 1, 0, 1, 0]).reshape(3, 3)
    maskPentLeft = np.array([1, 1, 0, 1, 1, 1, 1, 1, 0]).reshape(3, 3)
    maskPentBottom = np.array([0, 1, 0, 1, 1, 1, 1, 1, 1]).reshape(3, 3)
    maskPentRight = np.array([0, 1, 1, 1, 1, 1, 0, 1, 1]).reshape(3, 3)

    maskHexagon1 = np.array([1, 1, 0, 1, 1, 1, 0, 1, 1]).reshape(3, 3)
    maskHexagon2 = np.array([0, 1, 1, 1, 1, 1, 1, 1, 0]).reshape(3, 3)
    maskHexagon3 = np.array([0, 1, 1, 1, 1, 1, 1, 1, 0]).reshape(3, 3)
    maskHexagon4 = np.array([1, 1, 0, 1, 1, 1, 0, 1, 1]).reshape(3, 3)

    for i in range(2, rows - 2):
        for j in range(2, cols - 2):
            maskList = []
            array_var = []
            maskList.append(noise[i - 2:i + 1, j - 2:j + 1] * maskHexagon1)
            maskList.append(noise[i - 2:i + 1, j - 1:j + 2] * maskPentTop)
            maskList.append(noise[i - 2:i + 1, j:j + 3] * maskHexagon2)
            maskList.append(noise[i - 1:i + 2, j - 2:j + 1] * maskPentLeft)
            maskList.append(noise[i - 1:i + 2, j - 1:j + 2] * maskRect)
            maskList.append(noise[i - 1:i + 2, j:j + 3] * maskPentRight)
            maskList.append(noise[i:i + 3, j - 2:j + 1] * maskHexagon3)
            maskList.append(noise[i:i + 3, j - 1:j + 2] * maskPentBottom)
            maskList.append(noise[i:i + 3, j:j + 3] * maskHexagon4)

            array_var.append(np.var(noise[i - 2:i + 1, j - 2:j + 1] * maskHexagon1))
            array_var.append(np.var(noise[i - 2:i + 1, j - 1:j + 2] * maskPentTop))
            array_var.append(np.var(noise[i - 2:i + 1, j:j + 3] * maskHexagon2))
            array_var.append(np.var(noise[i - 1:i + 2, j - 2:j + 1] * maskPentLeft))
            array_var.append(np.var(noise[i - 1:i + 2, j - 1:j + 2] * maskRect))
            array_var.append(np.var(noise[i - 1:i + 2, j:j + 3] * maskPentRight))
            array_var.append(np.var(noise[i:i + 3, j - 2:j + 1] * maskHexagon3))
            array_var.append(np.var(noise[i:i + 3, j - 1:j + 2] * maskPentBottom))
            array_var.append(np.var(noise[i:i + 3, j:j + 3] * maskHexagon4))

            deNoise[i, j] = np.mean(maskList[array_var.index(min(array_var))])

    return deNoise

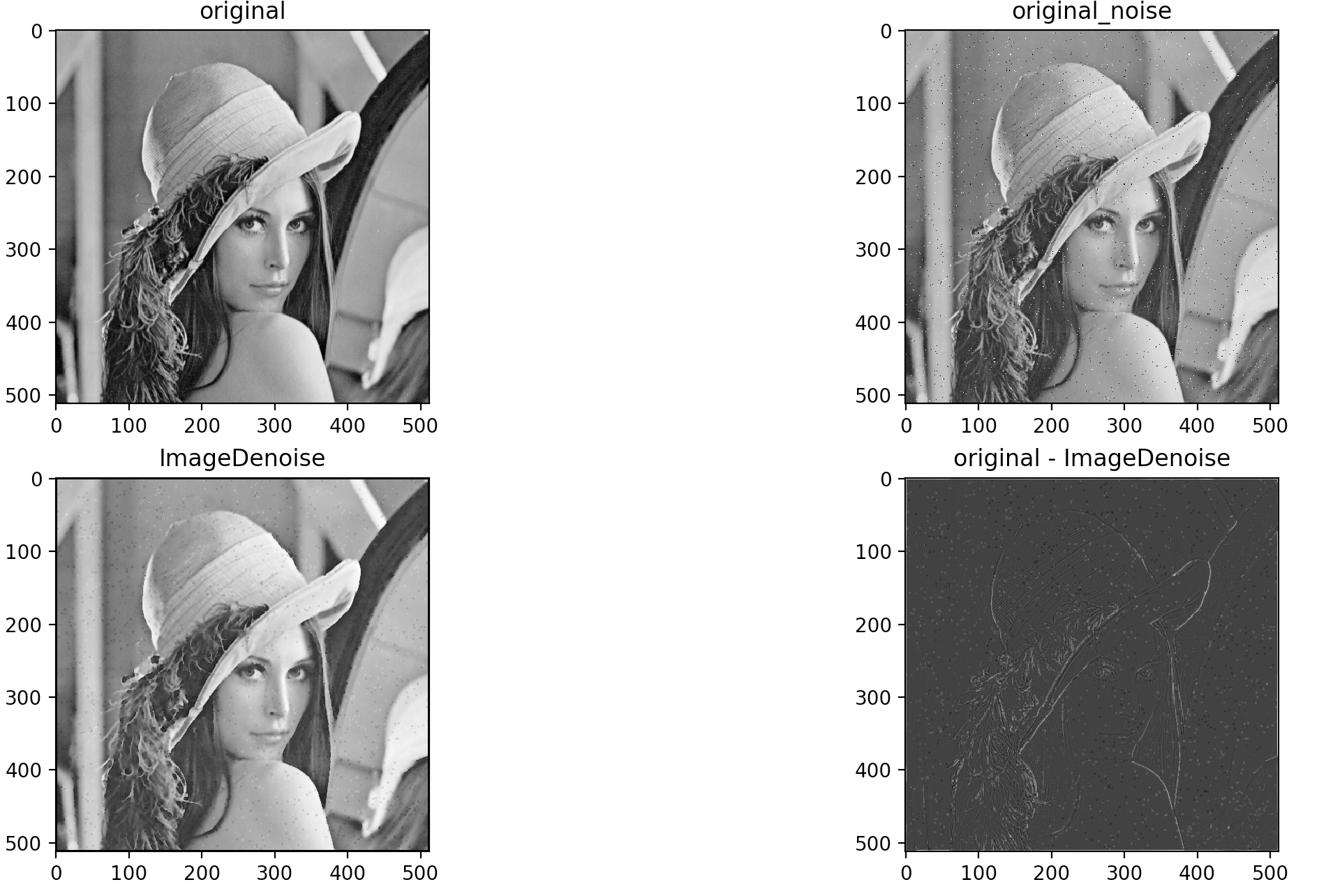

效果如下：

总结：天下没有免费的午餐，当保边缘的时候必定会牺牲一定的速度
