华硕B85M系列主板 免编程器刷BIOS教程

前言

最近闲来无事，购买了一块B85M主板折腾，手上刚好有块闲置的NVMe硬盘，怎知B85芯片组原生不支持从NVMe启动，在网上搜索教程，发现大部分主板可以通过刷写BIOS实现从NVMe启动（注入NvmeExpressDxE模块），按照其他博主的教程，我发现华硕的B85系列主板只有部分型号能够不使用编程器进行未签名认证的BIOS刷写（基于AI Suite3 Ez update软件的文件替换法），本文将从另一个角度突破限制。

准备工作（附上下载链接，方便大家）

以下为必备的软件或是环境，但不唯一，仅供参考：
1.华硕官网上下载的BIOS文件，通常为CAP格式；
2. 华硕官网上下载的AI Suite 3或者AI Suite II（必须包含EZ Update）；
3. BIOS修改软件MMTool_V5(必须是英文版)；
4. 需要添加的Nvme启动模块：NvmeExpressDxE.ffs
5. Windows 7及以下操作系统的运行环境（可以使用虚拟机搭建）
6. AMI Aptio AFU软件（用于为主板更新修改过的BIOS文件）；
7. UEFITool软件（用于从CAP格式的文件中提取ROM）

工具链接（包含AI Suite，MMTool，NvmeExpressDxE.ffs、AMI Aptio AFU和UEFITool）
压缩包解压密码：test

制作BIOS文件

本文以华硕B85M-G PLUS主板为例

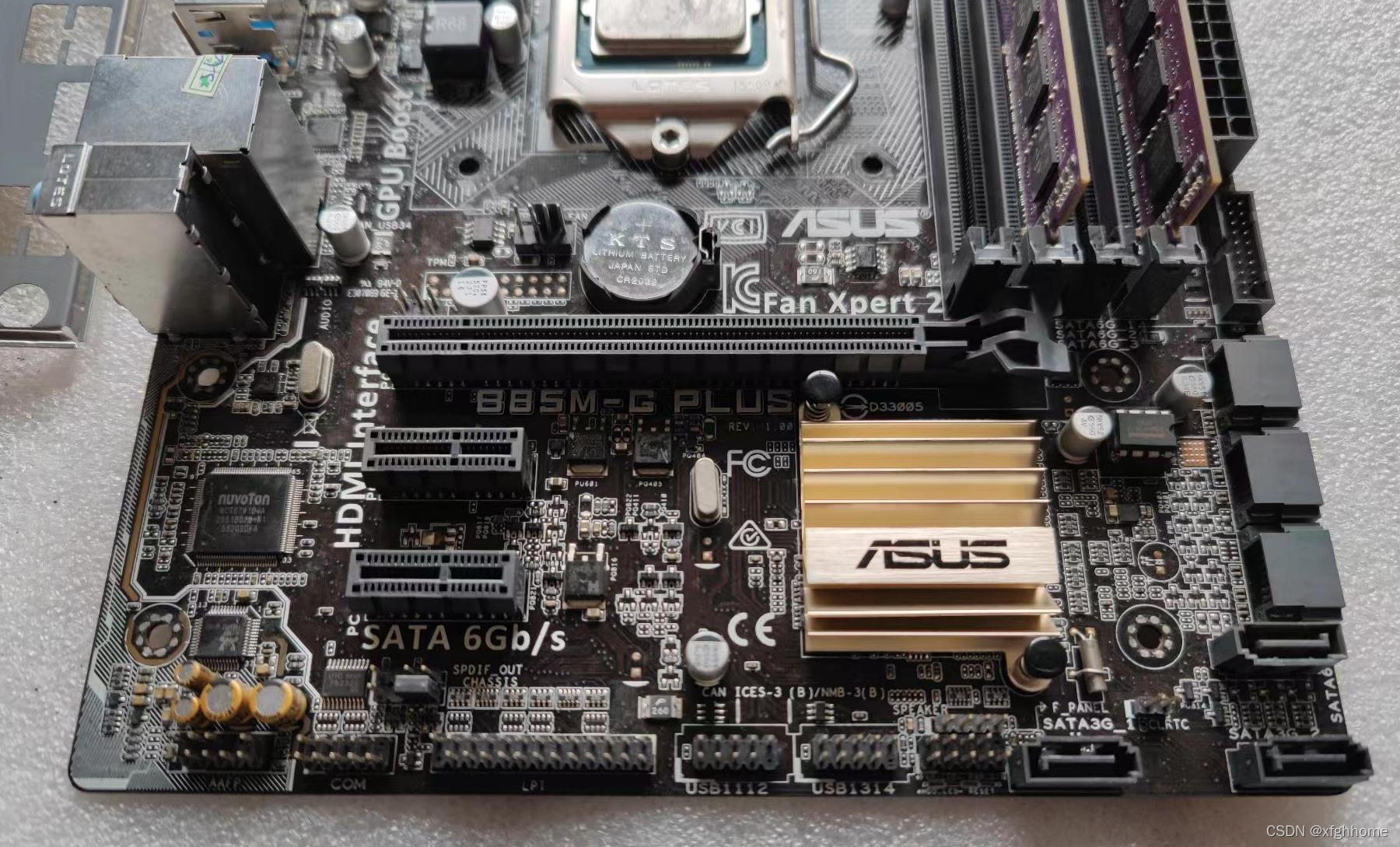

可以看到主板的BIOS芯片为直插式，型号为Winbond 25Q64FA10，采用相同或者类似设计的华硕主板，原理上都可以使用本方法。

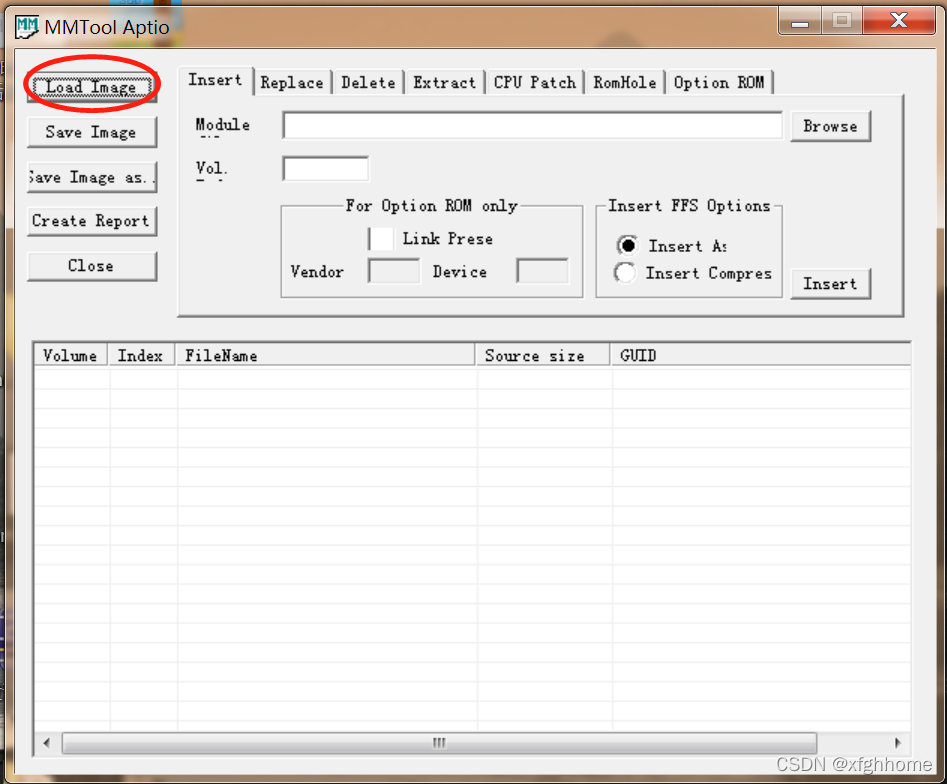

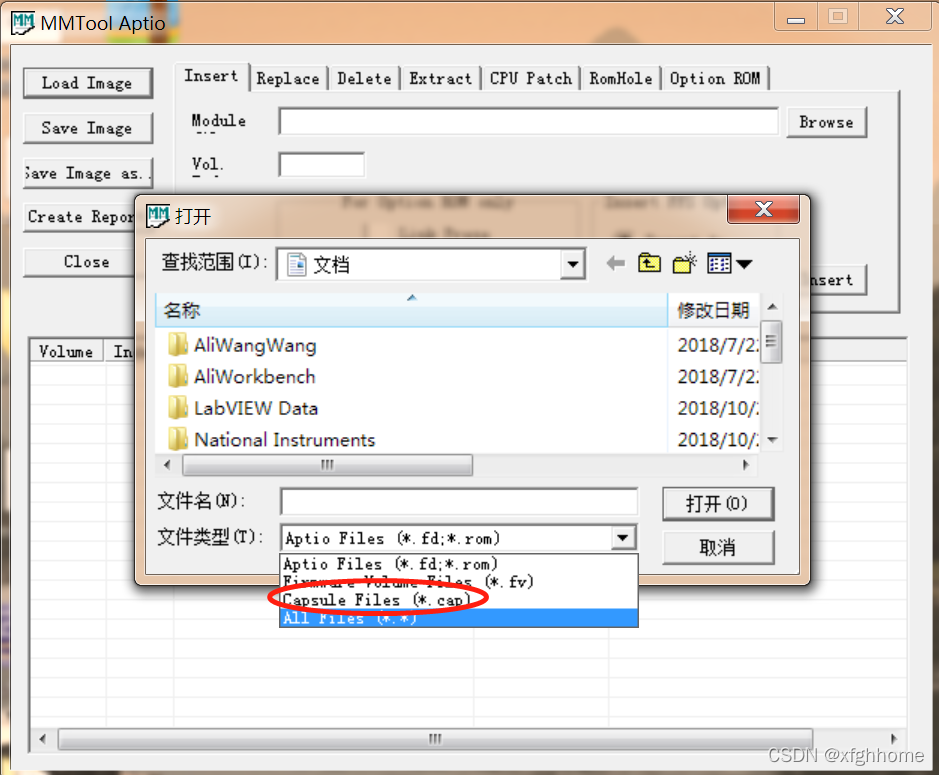

首先，进入Win 7环境下，使用MMTool打开下载好的CAP文件

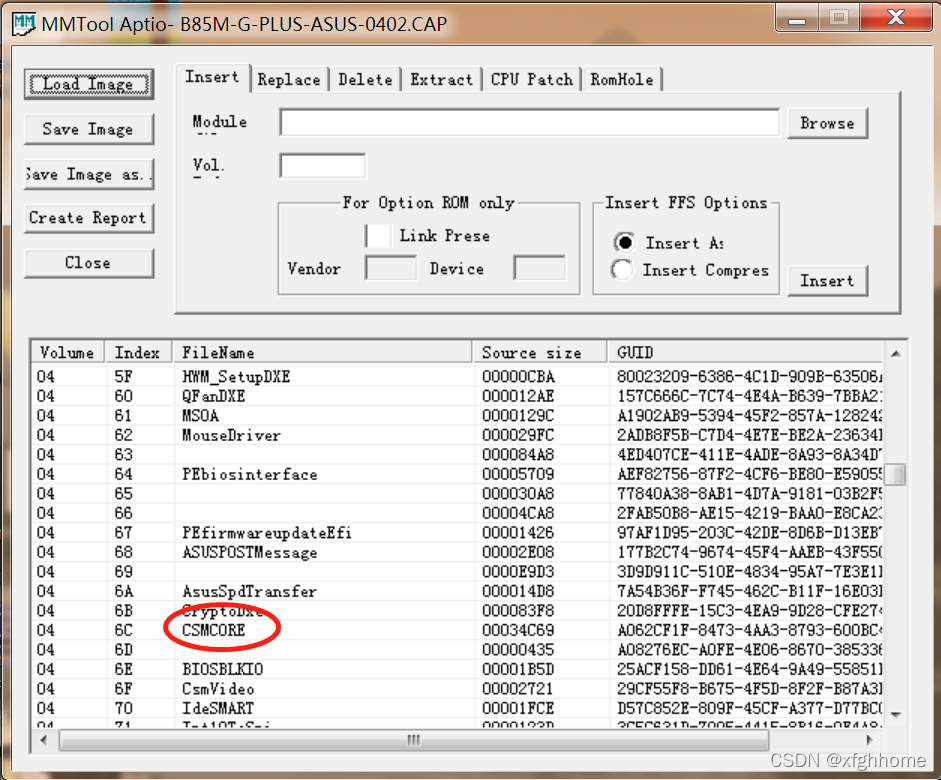

加载成功后，找到并选中 CSMCORE

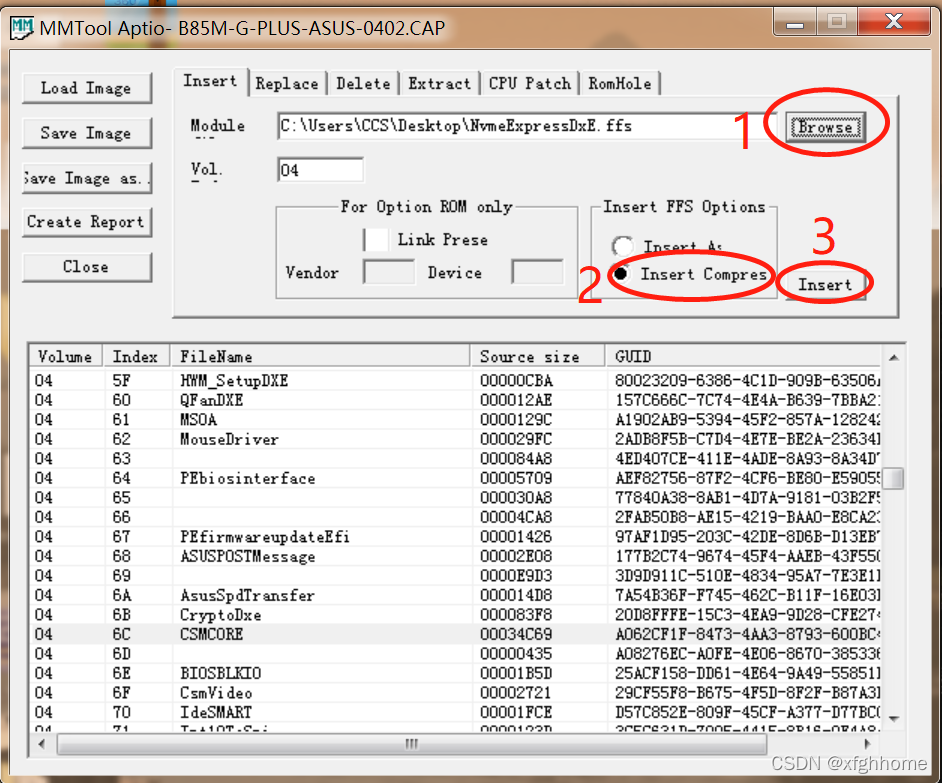

按照下图所示，插入模块

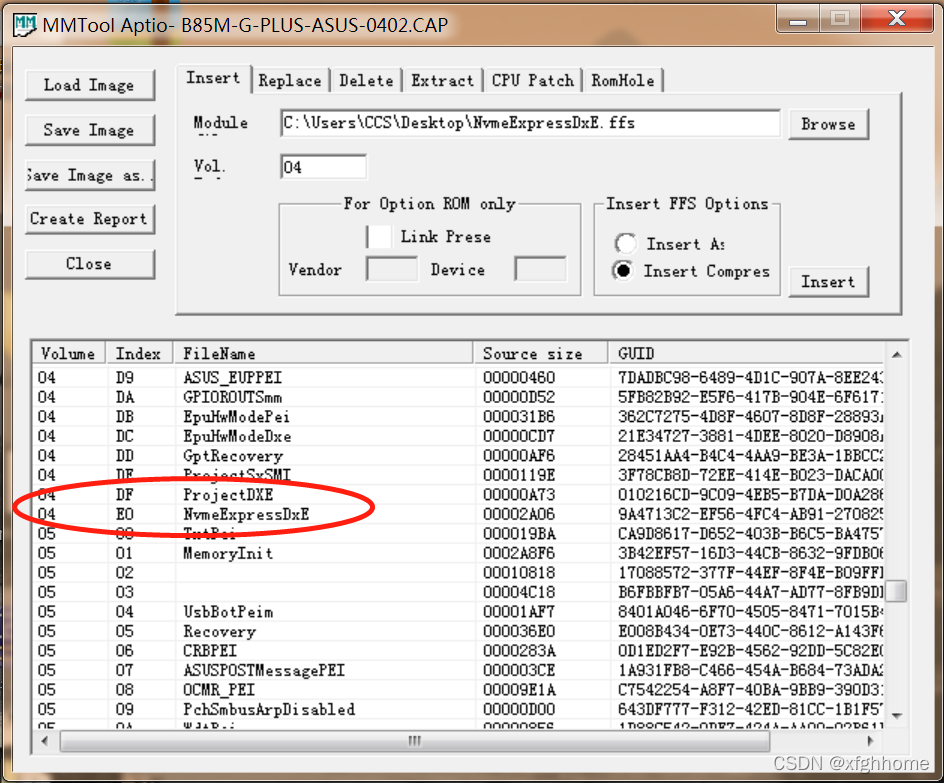

在与CSMCORE同一Volume下找到NvmeExpressDxE即为插入成功

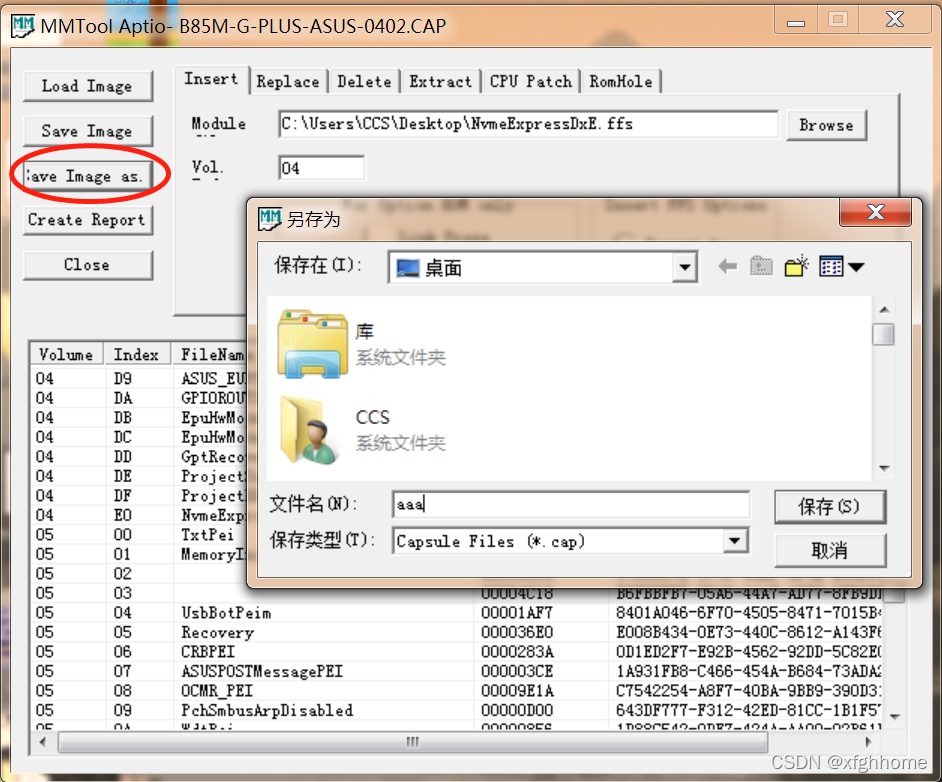

保存修改后的文件

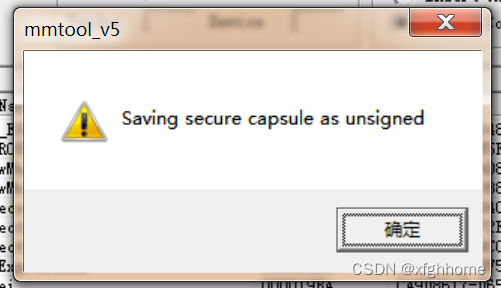

会提示未签名，不要紧

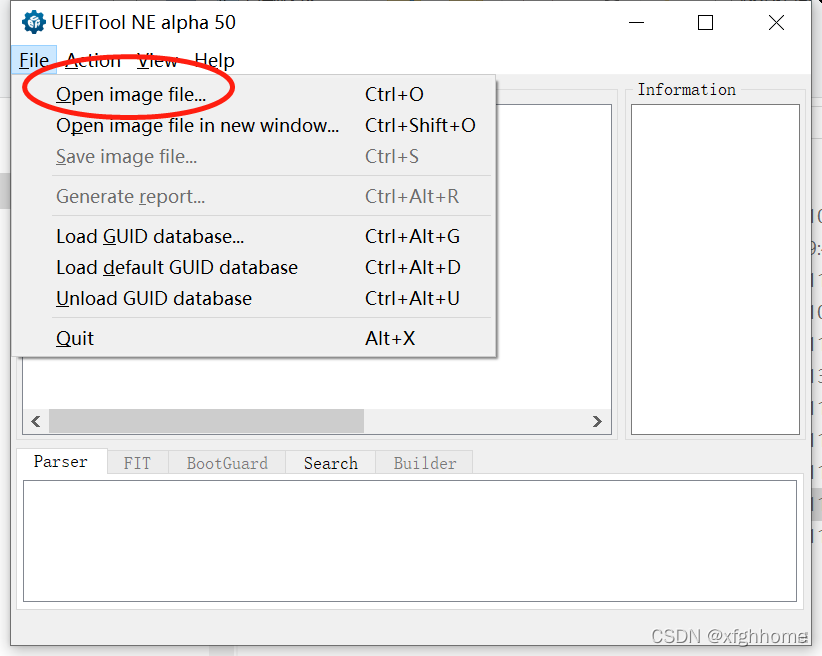

我们已经得到了修改后的BIOS文件，从现在开始，不再需要Windows 7环境，接下来从CAP文件提取出ROM文件，打开UEFITool，加载刚刚生成的CAP文件

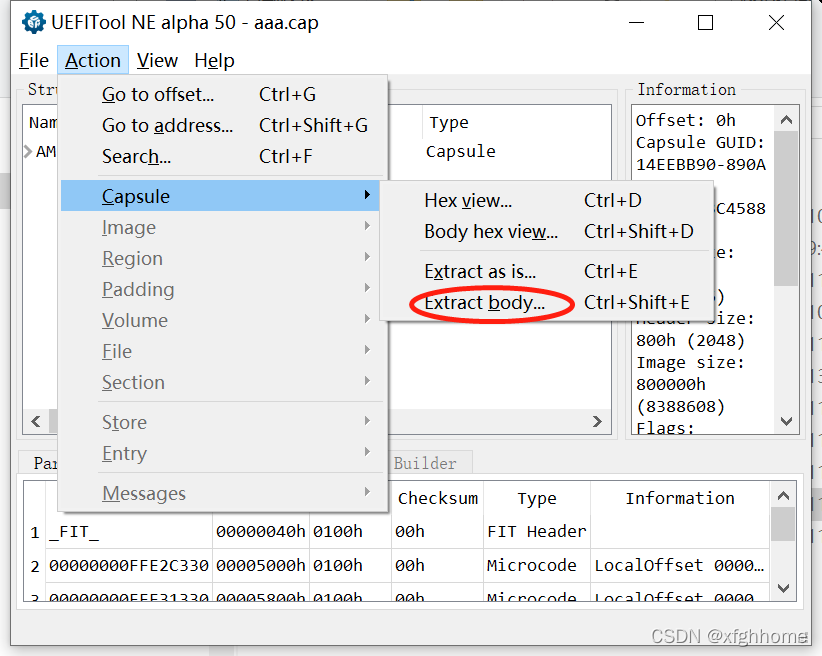

点击Extract body，转化为rom文件，此处命名不宜过长
然后得到了aaa.rom

破解思路：去除主板的BIOS写保护

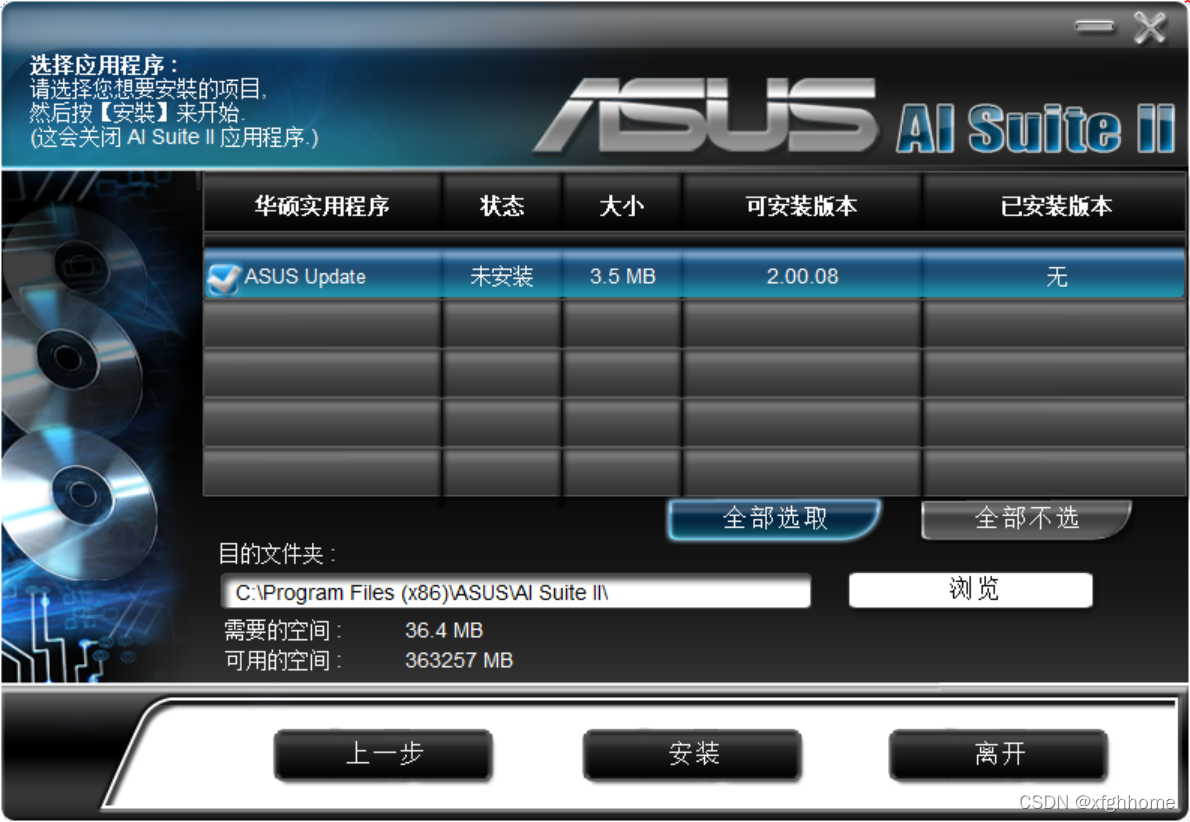

先安装华硕提供的AI Suite II（3也行）套件，

注意：AI Suite II的BIOS升级程序名字为ASUS Update，AI Suite 3的BIOS升级程序名字为EZ Update

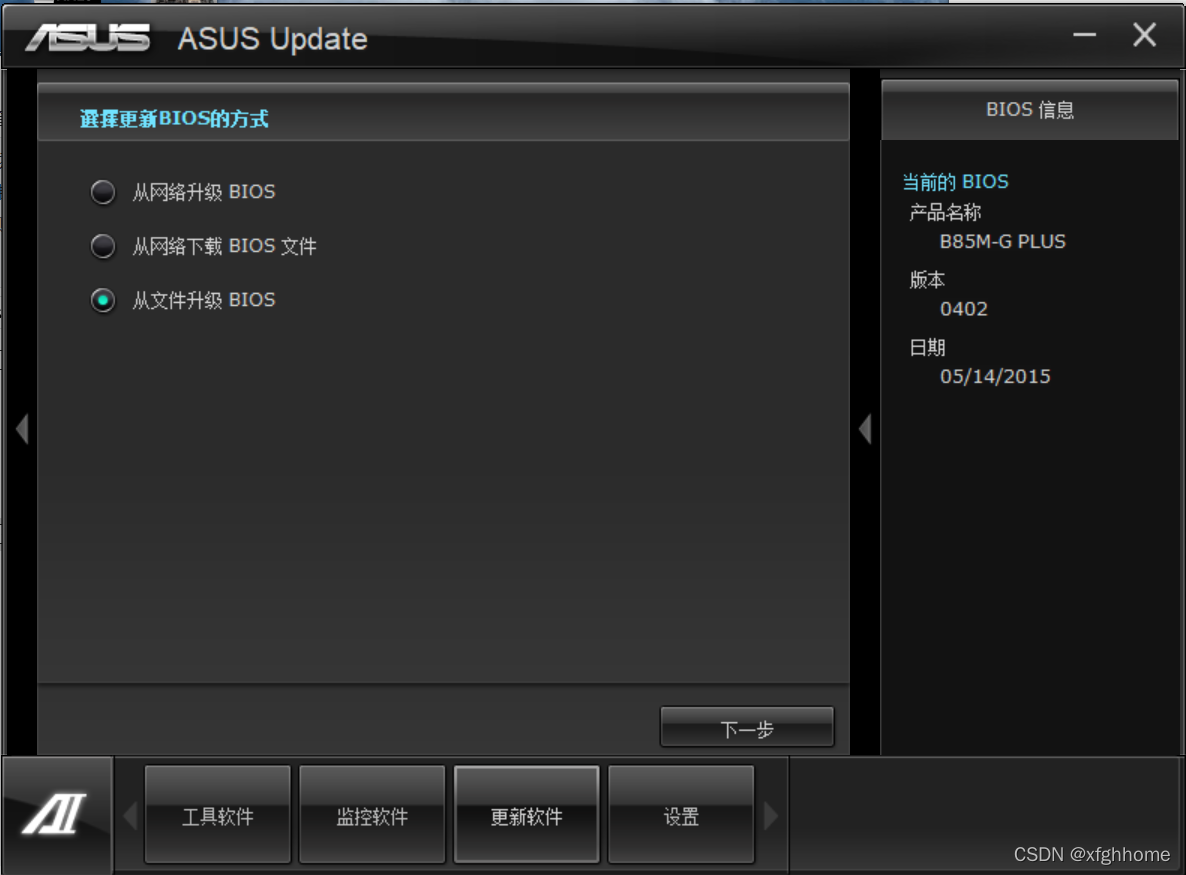

这里选取未更改的原版BIOS固件，

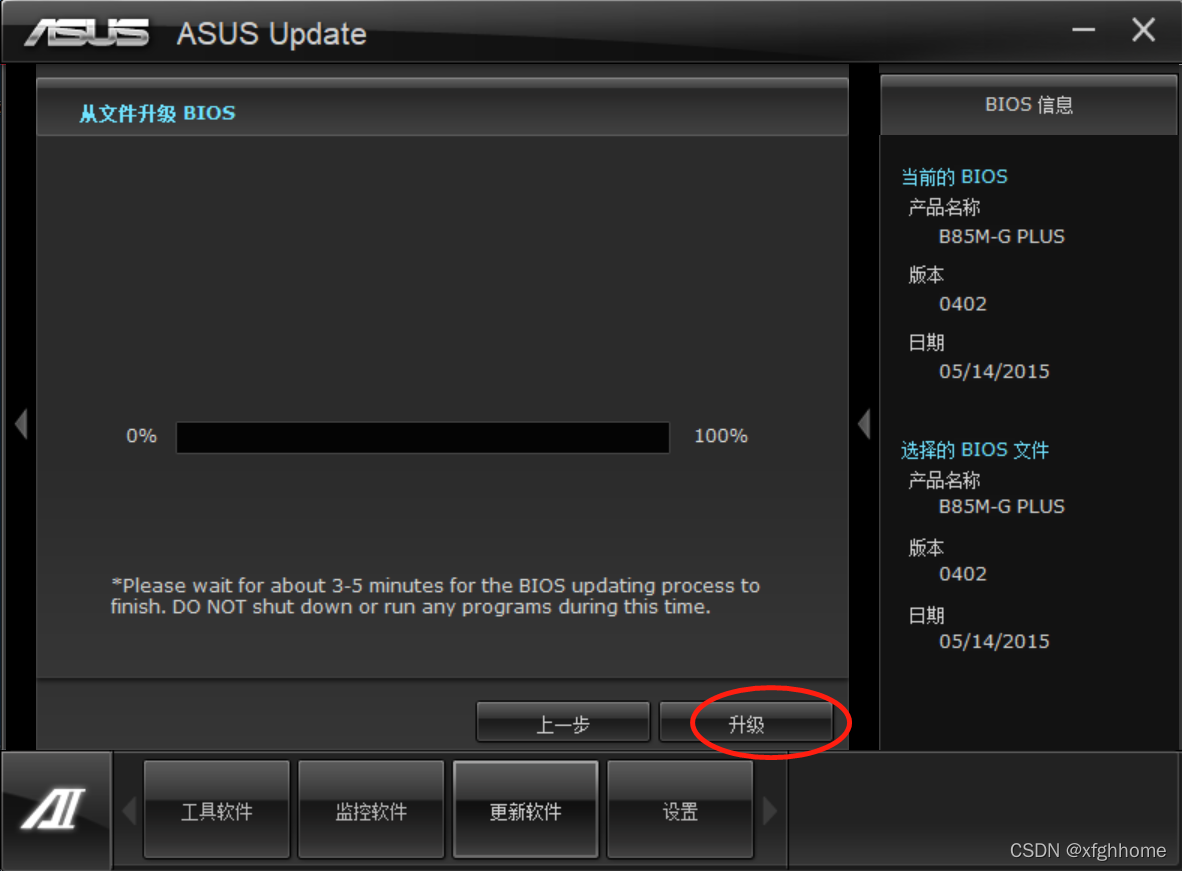

点击升级，然后等进度条走完，不选择重启，此时主板上的BIOS写保护已经去除。

开始刷写BIOS

将AMI Aptio AFU软件解压出来，并且把修改后的BIOS固件放在解压后的同一路径下。用管理员权限打开CMD，使用cd指令进入解压后的目录，
输入（aaa.rom为修改后的BIOS固件名）

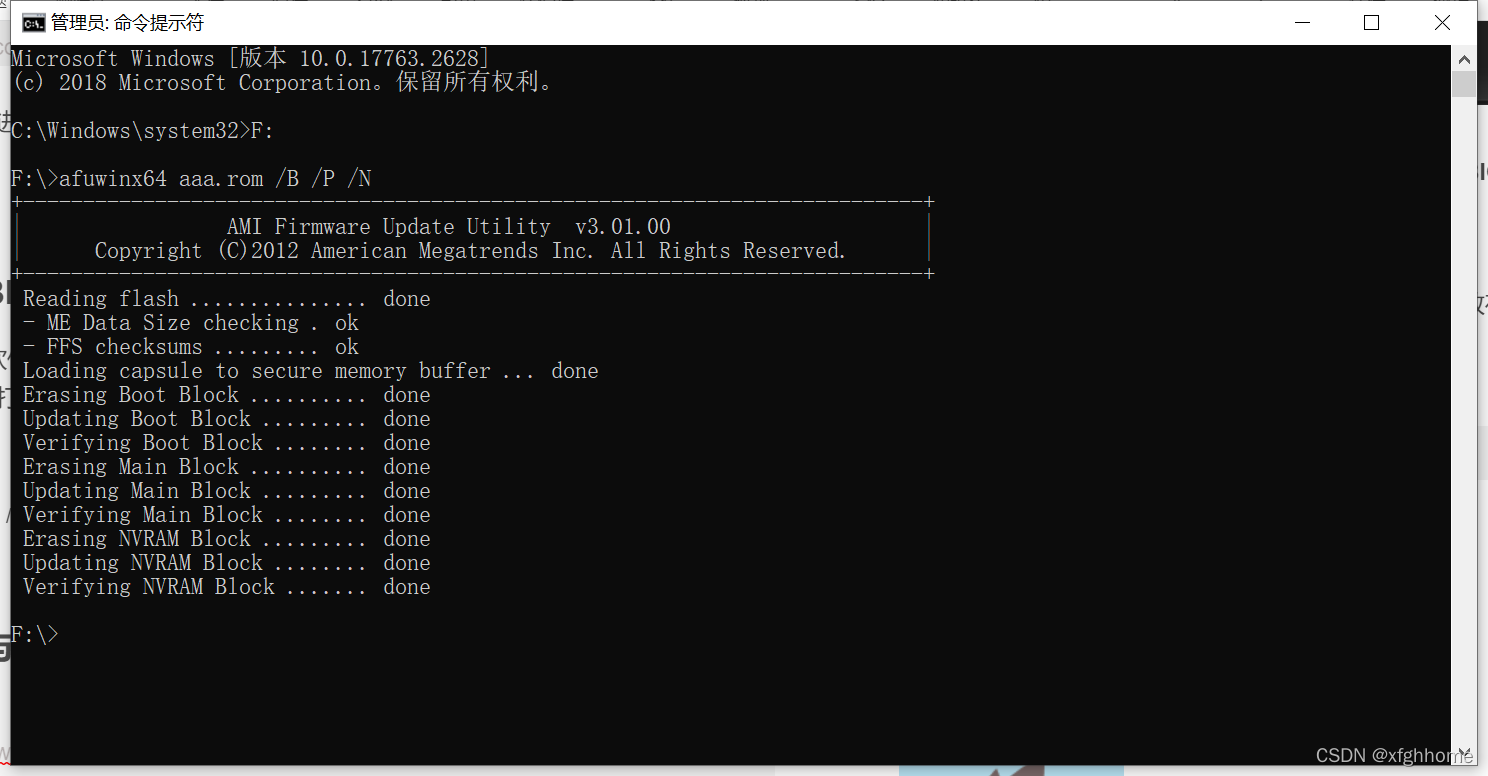

afuwinx64 aaa.rom /B /P /N

此时，

随着进度条走完，刷写成功。

结尾

看了好多的教程，踩了不少坑，编程器已经下了订单，本着死马当活马医，直接使用AFU刷写成功了。最后提醒大家，BIOS刷写有风险，小白请勿尝试。
