一、单臂路由

1.作用

实现不同VLAN间通信

2.链路类型

• 交换机连接主机的端口为access链路
• 交换机连接路由器的端口为trunk链路（只有单臂路由时，交换机和路由器之间为trunk口

3.子接口

• 路由器的物理接口可以被划分成多个逻辑接口
• 每个子接口对应一个VLAN网段的网关

优点：实现vlan分区

缺点：慢

4.原理

路由器重新封装MAC地址，转换VLAN标签

二、单臂路由的配置

• 配置链路类型
• 配置VLAN标签的封装结构
• 配置子接口地址

1. 进入子接口 int g0/0/0.10 在接口后面+“.”+vlan的数字
2. 让子接口和vlanid做关联
3. 华为路由器默认关闭 一定要开启
4. 配置网关

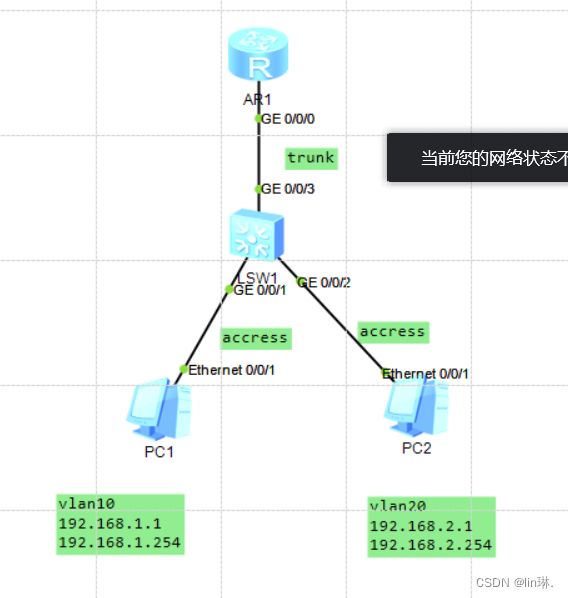

1.具体实验如下

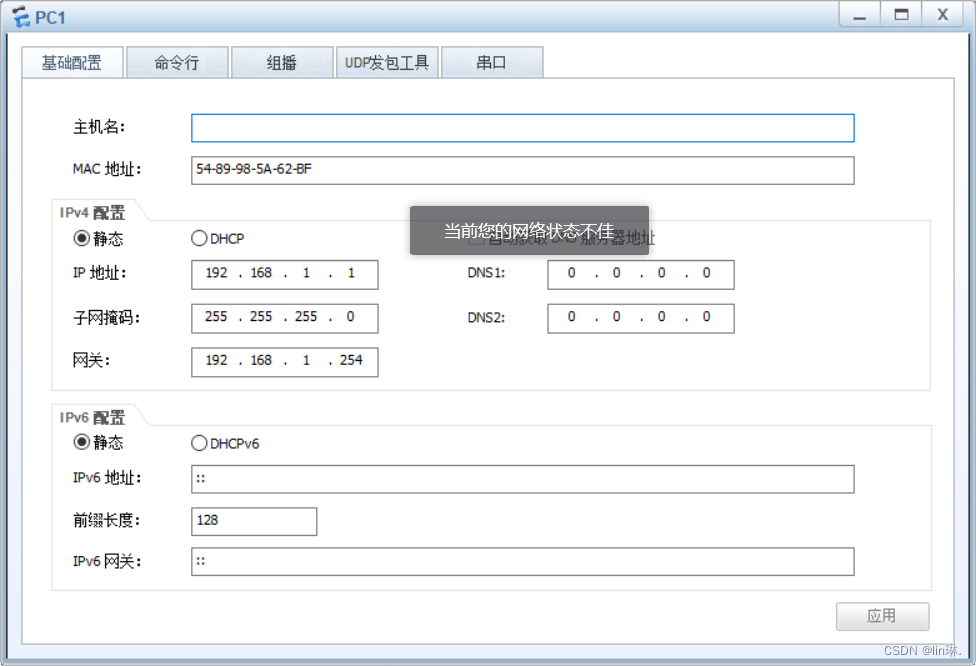

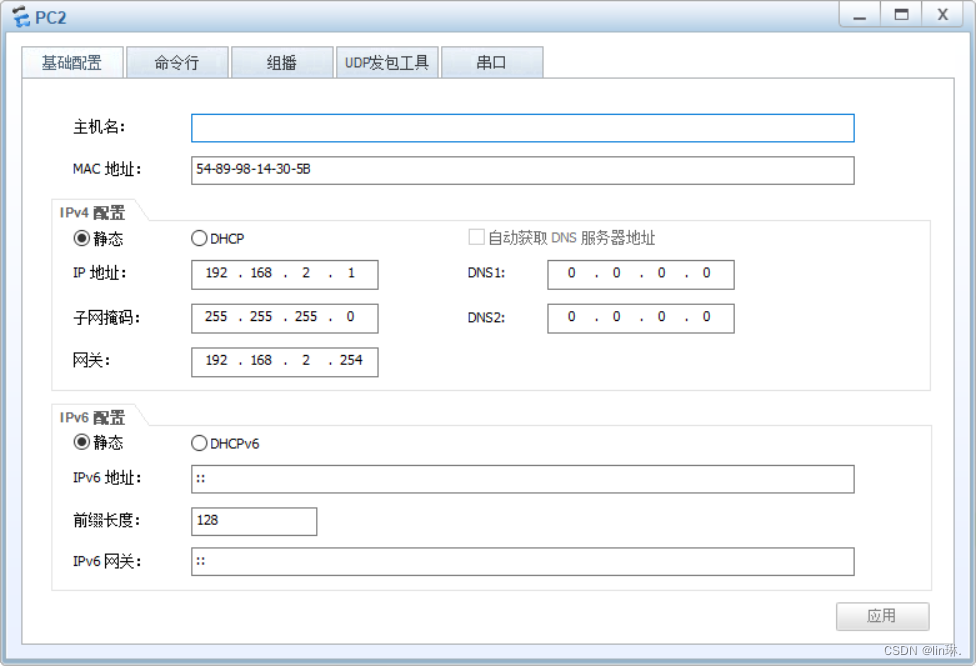

2.配置PC1和PC2的ip，子网掩码和网关

3.交换机配置

<Huawei>undo t m                         #关闭提示信息
<Huawei>sys                              #进入系统视图
[Huawei]sys sw1                          #改名为sw1
[sw1]vlan batch 10 20                    #创建VLAN 10 20
[sw1]int g0/0/1                          #进入g0/0/1接口
[sw1-GigabitEthernet0/0/1]port link-type access       #设置接口为access类型
[sw1-GigabitEthernet0/0/1]port default vlan 10        #只允许带有vlan 10标签的流量通过
[sw1-GigabitEthernet0/0/1]undo shutdown               #开启接口
​
[sw1-GigabitEthernet0/0/1]int g0/0/2                  #进入g0/0/2接口
[sw1-GigabitEthernet0/0/2]port link-type access       #设置接口为access类型
[sw1-GigabitEthernet0/0/2]port default vlan 20        #只允许带有vlan 20标签的流量通过
[sw1-GigabitEthernet0/0/2]undo shutdown               #开启接口
​
[sw1-GigabitEthernet0/0/2]int e0/0/3                  #进入g0/0/3接口
[sw1-GigabitEthernet0/0/3]port link-type trunk        #设置接口为trunk类型
[sw1-GigabitEthernet0/0/3]port trunk allow-pass vlan all  #允许所有vlan通过
[sw1-GigabitEthernet0/0/3]undo shutdown                   #开启接口

4.路由器配置

<Huawei>undo t m                     #关闭提示信息
<Huawei>sys                          #进入系统视图
[Huawei]sys R1                       #改名为R1
[R1]int g0/0/0.10                    #进入虚拟接口g0/0/0.10
[R1-GigabitEthernet0/0/0.10]dot1q termination vid 10    #建立虚拟子接口,将接口分到vlan10下
[R1-GigabitEthernet0/0/0.10]ip add 192.168.1.254 24     #设置IP
[R1-GigabitEthernet0/0/0.10]arp broadcast enable        #开启广播功能
[R1-GigabitEthernet0/0/0.10]undo shutdown               #开启接口
​
[R1-GigabitEthernet0/0/0.10]int g0/0/0.20               #进入虚拟接口g0/0/0.20
[R1-GigabitEthernet0/0/0.20]dot1q termination vid 20    #建立虚拟子接口,将接口分到vlan20下
[R1-GigabitEthernet0/0/0.20]ip add 192.168.2.254 24     #设置IP
[R1-GigabitEthernet0/0/0.20]undo shutdown
