Frizing元器件库的制作方法

原文链接
元器件的制作过程：

1. 搞定元器件外形图/原理图的格式：官方的元器件教程中明确说了，png等图片都能做元器件。但是有问题：png等位图方法后模糊，不推荐使用，所以要用矢量图（svg格式）。svg格式本质上是由脚本语言定义的，跟html是一类，所以可以用txt打开，直接编辑；
2. 画一个元器件图，以NRF24L01为例：



第一张图是在Fritzing找到的2.4Ghz模块（NRF24L01），第二张是我使用的实物。可见自带元件库的元件我不能用，我要的是第三张图，这是我自己画的；
3. 使用Inkscape画元器件图
我用的NRF24L01模块长度35mm，宽度15mm，有8个引脚。Inkscape操作步骤：
stp1：定义幅面

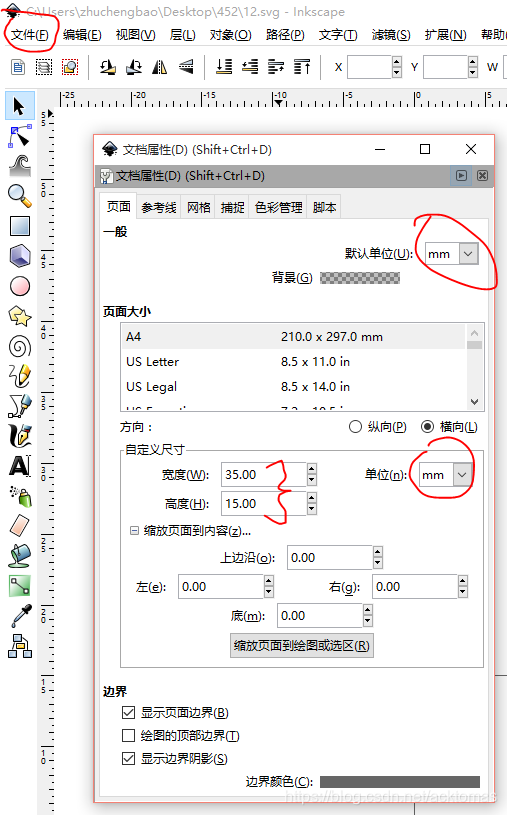

文件—文档属性

根据元件的大小我定义了幅面，mm为单位。

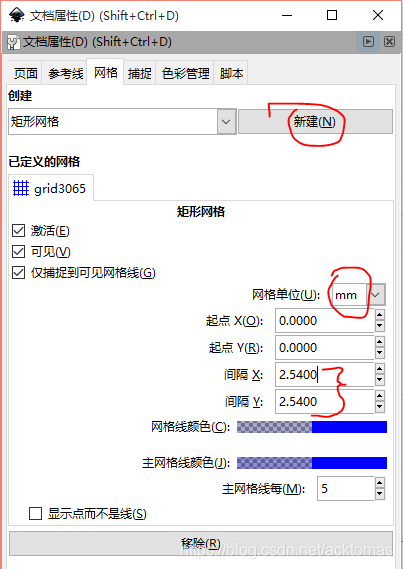

同样的地方再定义网络：

为什么是2.54mm？因为针脚距离是2.54，方便针脚定位。

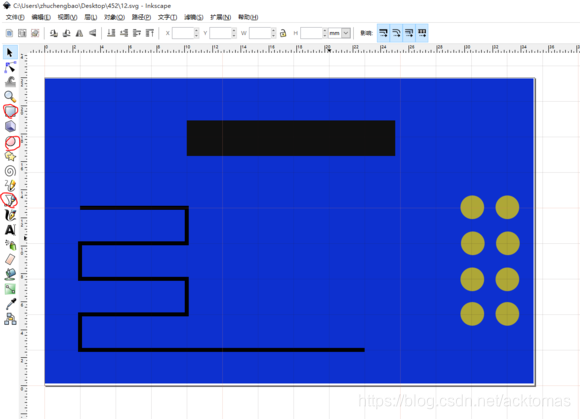

我用矩形/圆/线三个简单工具画出来了NRF24L01的外形。如上图，可见这个网格是很重要的，必要的时候定义成1.27等距离，用来定位针脚。
（4）生成svg：文件-另存为-svg

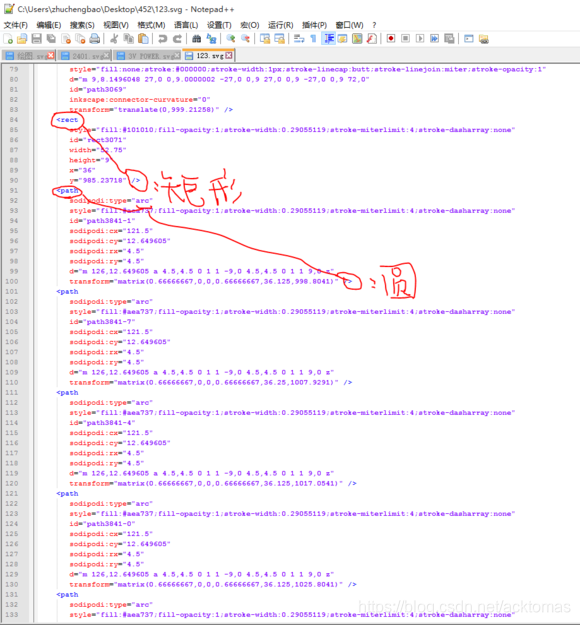

然后用notepad等工具打开svg，我们要把svg导入Fritzing是很容易的，但是它不能识别上图哪些元素是引脚，实际上上图只有8个黄色的圆是引脚，所以我们要告诉Fritzing这8个圆是引脚。notepad打开后：

其实svg就是xml语言标记的，<rect>是矩形标签，<path>标签里的"arc"定义了圆，从上往下数一共有8个圆。我们要告诉Fritzing这8个圆是针脚（也就是覆铜）。怎么办尼？官网说，Fritzing把id="copper1"的元素认成覆铜区域，那我们就把这八个圆打个包，阔在一起，定义id=“copper1”。这么做：

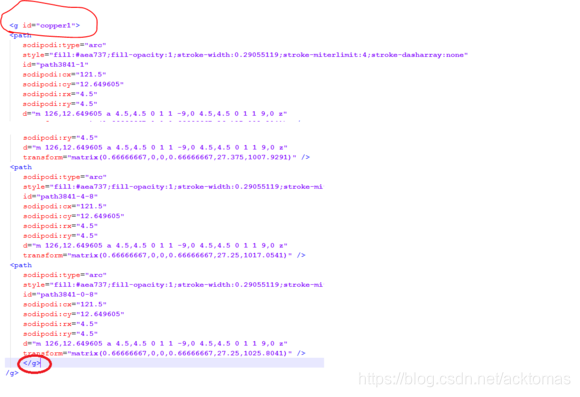

在第一个圆前面加一个：<g id="copper1">；在最后一个圆后面加一个</g>，这里g标签的意义请百度。如下：

<g>标签以<g id="copper1">开始，以</g>结束，括住8个圆，这时候Fritzing就能识别了。
（5）把svg导入Fritzing

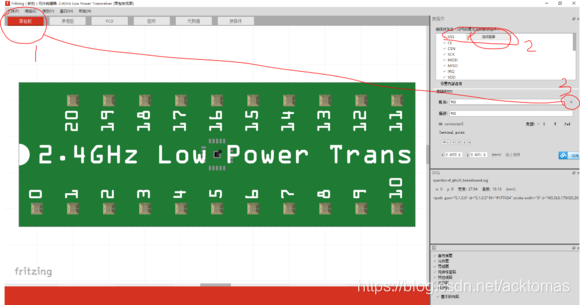

你会发现Fritzing 原理图菜单下面的编辑是灰色的，没关系，为了方便，我直接在元件库里找到了一个八个脚的元器件，然后右击–编辑元件；打开后，选择文件-另存为新元件(防止改后覆盖了原来的)

我选的这个器件有20个脚，所以首先我用上面的方法删掉了12个，余下8个，而且每个都可以根据实际改名字，自己试一下。
然后文件-在视图中载入图像—找到刚刚修改过的svg图片，确定后关联引脚：

svg的每个元素Fritzing都能识别，上述“选择图像”，我把vss和左下角的圆链接起来，你会看到原来那个地方有个勾出现了，代表连接成功了。
（6）原理图处理

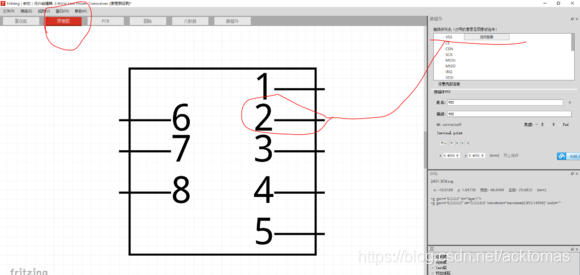

我用inkscape画了一个原理图，原理图没有覆铜，不用修改svg直接导入，同样的方法关联引脚。
注意原理图可以先于第（5）步，实际上我推荐这么做。

（7）PCB处理
我比较懒，PCB和面包板我用的是同一张图，就是前面那张（你可以为面包板/PCB/图标分别画图，但其中只有PCB要求定义赋铜层，我觉得太烦了，一张图到底多好），为什么要定义覆铜？大家想一下，一个元器件插在面包板上，实际上面包板上只是引脚那一点覆铜而已，所以不定义覆铜，PCB这个地方是没法导入的。

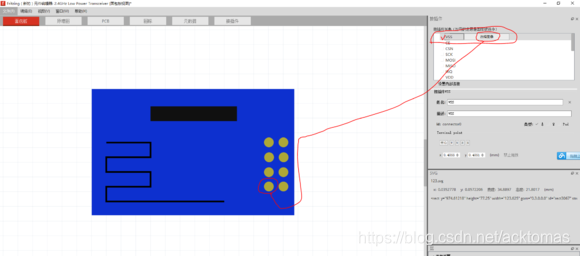

同样的方法把图和引脚定义好：

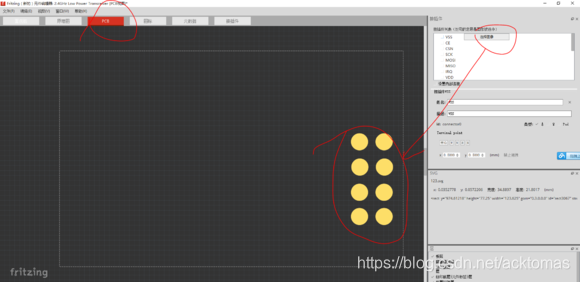

这里看到只有8个圆是黄色的（铜），在PCB上就有8个圆。这里有个问题没解决：其它元素的轮廓没显示出来，以后研究好了再更新。
（8）图标：图标是在Ftrzing元器件选择界面中的缩微图，我也用前面那张，方法一样，这里连引脚都不用定义，这里不赘述。
（9）保存退出，在Mine或者搜索里搜你保存的名字，就能搜到它了。
