能效管理平台在污水处理厂中的应用

  污水处理厂中有着大量的电机、水泵，其中污水提升泵和鼓风曝气能耗占据了工艺能耗中的大多数，平台针对这些工艺设备进行监测分析，工艺之间横向比较，寻找调控潜力的用电设备、工艺单元，帮助用户发现其能效提升空间并提供解决方案，找到运行区域，显著降低能源消耗。

陈伟 安科瑞电气股份有限公司

 污水厂设备要求供电可靠性，一般不允许停电，中断供电将造成重大的经济损失，因污水厂供电负荷等级为二级，应采用两路电源供电，同时为保证电源可靠性，备用一台柴油发电机，至少满足厂内应急通风换气、消防、应急照明等用电。国内的污水处理工艺大概有30种，常见的氧化沟、A/A/O、A/O、SBR，处理流程包括粗格栅及进水泵房、细格栅及曝气沉砂池、精细格栅、AAO生物池、MBR膜池及膜设备间紫外线消毒渠、回用水池及回用水泵房、鼓风机房、储泥池及污泥脱水车间等，复杂的处理工艺提升了运维和管理的难度。

污水处理厂的能耗成本主要为电能、药物、燃料，其中电能消耗占有60~90%，我国污水二级处理电能消耗为0.19~0.36 kWh/m³，经过对城镇污水处理厂能耗状况及其影响因素进行分析，结果表明目前我国城市污水处理厂平均能耗为0.29kWh/m³，而美国污水处理厂平均能耗为0.2kWh/m³，日本为0.204~0.254kWh/m³。总体上看,我国在污水处理中的节能降耗、优化运营方面起步晚，还存在很大的节能降耗空间,而电能的消耗污水提升泵、鼓风曝气和污泥处理环节，较高的能耗水平在一定程度上影响了污水处理的建设和发展,同时为了响应双碳战略，需要探索一种科学的能源管理措施来促进节能降耗的完成。

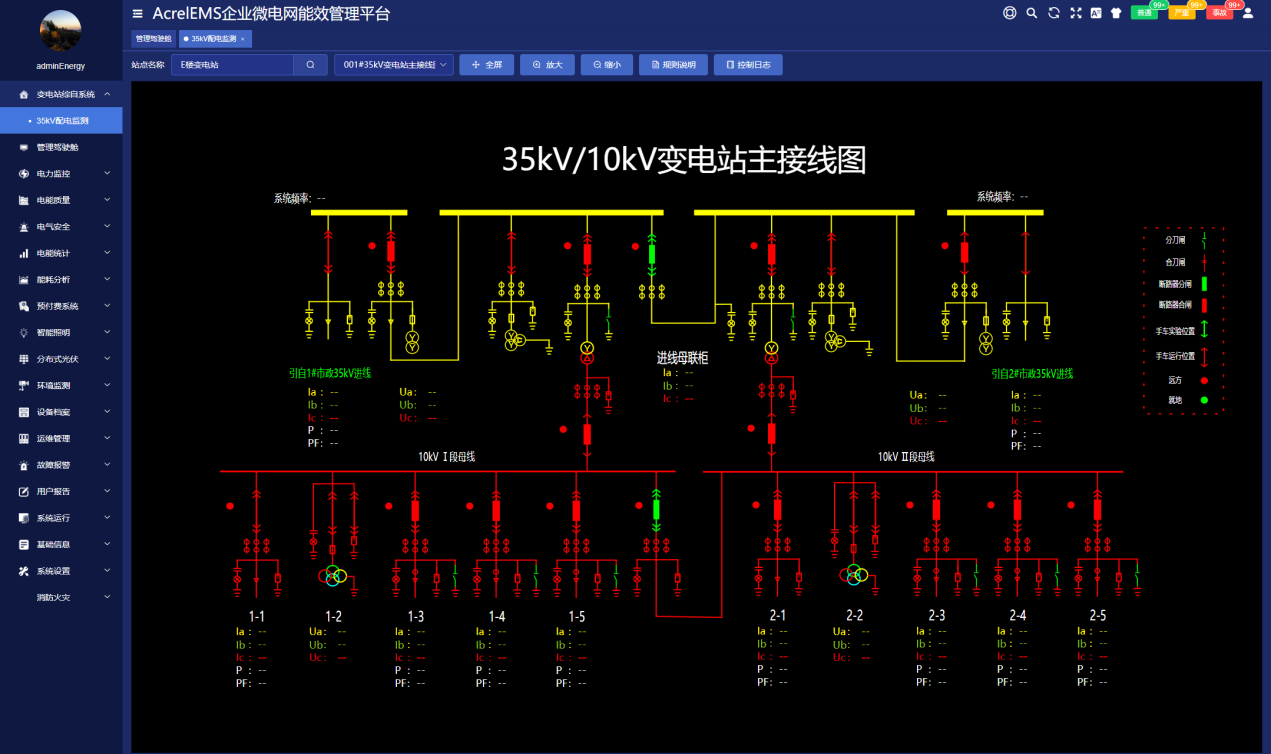

对污水厂配电系统中35kV、10kV电压等级配置微机保护装置及多功能仪表进行保护和监控，对0.4kV配置多功能计量仪表，用于监测各回路的电气参数和用能情况，可实时监控高低压供配电系统开关柜、变压器微机保护测控装置、发电机控制柜、ATS/STS、UPS，包括遥控、遥信、遥测、遥调、事故报警及记录等。

污水厂存在大量的非线性负载，通过监测其配电系统的谐波畸变、电压波动、闪变和容忍度指标分析其电能质量，并配置对应的电能质量治理措施进一步提高供电可靠性。

 随着污水处理厂的不断扩建，运行费用的持续上升，能源消耗不断增加，通过合理运用能源管理平台，利用先进的大数据、云计算等互联网技术，能够提高污水厂的供电可靠性，找到节能降耗的实际方案，深入能耗分析，发掘节能潜力，为管理者提供准确化的管理手段，提高污水处理厂的能耗管理水平。
