浅论智能操控装置在高压开关柜的解决方案

陈伟 安科瑞电气股份有限公司

智能操控装置可用于3~35kV户内高压开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜，具有一次回路模拟图及开关状态指示，高压带电显示及核相，自动温湿度控制，加热回路故障告警，分合闸回路完好指示、分合闸回路电压测量、预分预合闪光指示、电气节点无线测温，人体感应自动照明，语音提示，电参数测量及RS485通讯接口等众多功能，集操作、显示于一体。装置很大地提高了高压开关柜二次设备的集成度和智能化，有效监测开关柜的运行状态，提高开关柜运行的安全性 ，有助于智能电网的建设。

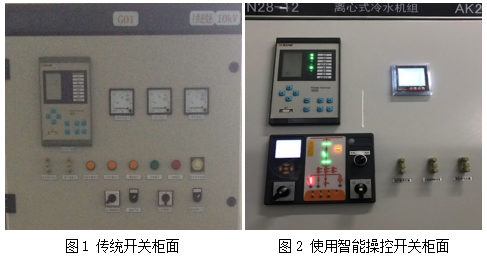

智能操控装置可以集成高压开关柜常用的分闸/合闸，远程/就地和储能等转换开关，用户无需在柜门上开孔安装，既简化了开关柜面设计，又方便了用户安装接线。



此外，操控还具有核相和验电插孔，配合核相/验电器，可以实现各回路的核相及验电操作。

2.4 自动温湿度控制

智能操控装置采用数字式温湿度控制，准确测量开关柜内环境温湿度，当环境相对湿度大于高湿设定值或温度小于低温设定值，可以自动启动加热器进行除湿/升温，当温湿度调节成功后，自动停止加热器；装置还对加热器的工作状态进行监视，发生加热器工作异常时，产生报警提示。当环境温度大于高温设定值，启动风扇降温，降温到目标值后，自动停止鼓风。柜内环境温度发生超温时还会产生超温告警提示。所有定值用户均可自由设定。

2.5 分合闸控制回路监视

智能操控装置具有分合闸控制回路监视功能，通过准确测量分合闸控制回路的电压，结合断路器的分合状态，判断分合闸回路是否完好，通过指示灯进行提示。

2.6 预分预合闪光指示

智能操控装置通过采集分合闸开关的预分/预合档位状态，结合断路器的分合状态，在用户进行分/合闸操作前进行闪灯提示，防止误操作。

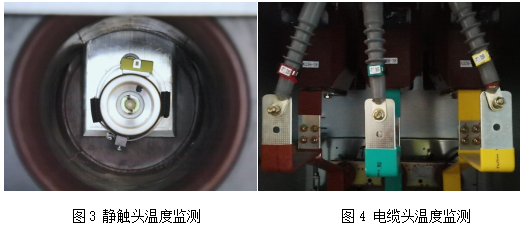

2.7 电气接点无线测温

智能操控装置集成无线测温功能，通过无线通信的方式采集开关柜内触头、电缆头等关键电气部位安装的温度传感器的数据，实现电气温度的实时在线监测，当一次设备发生异常温升时，及时产生告警提示用户处理及查找故障，避免设备的损毁。

2.8 人体感应控制照明及安全提示

智能操控装置具有红外人体感应功能，当检测到人员活动时，装置自动点亮显示面板及柜内照明。如果高压回路带电，还会通过语音提示现场人员注意规范操作，注意安全。

2.9 语音防误提示

操控装置可自由设定多种方式的语音防误提示。装置根据“微机五防”的要求，能够实现语音误操作提示，例如当断路器或接地刀合闸时，人员推进/推出断路器手车会产生“请分断路器，请分接地刀”的语音提醒。

2.10 电参量测量

智能操控装置还可以集成电参量测量功能，可以实现电流、电压、功率、电能等数据的0.5级精度测量，替代传统高压开关柜的电流、电压表。
