浅谈智能照明控制系统应用与节能分析

陈伟 安科瑞电气股份有限公司

      文章分析了在现代建筑工程中智能照明控制系统所具有的优越性，并对如何解决该技术在实际应用中遇到的问题提出了看法与建议。

     随着人们的物质和精神生活水平不断提高，对生活的追求向着更舒适、安全、高效和节能的方向发展，对建筑照明技术的要求也越来越高。新兴的“智能照明”技术是现代计算机技术、控制技术、通信技术与建筑照明技术的有机结合，与传统照明技术相比在各方面均具有优越性。但是，该技术在实际运用和推广中存在一些问题。笔者在此分析智能照明控制系统的优势，讨论实际应用中存在的问题。

     所谓智能照明控制，即将照明范围划分为若干区域，然后根据某一区域的功能用途、不同的时间段、室内外亮度要求来自动控制照明设备，从而实现集中管理、统一监控的目的。该系统不仅可以实现环境照度控制和照明节能控制，还可以预设许多灯光场景，从而根据时间、场所的功能和室内外照度来自动调整场景。

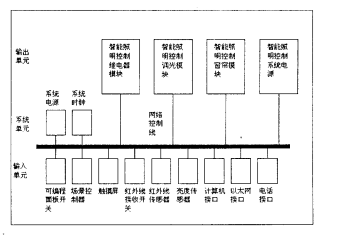

     智能照明控制系统采用集中控制和管理与分散执行的方式，配置中央监控中心和智能控制照明柜。中央监控中心有控制计算机、主通信控制器等设备，用于对整个系统进行控制和管理。通过网络将控制命令与各智能控制柜的可编程控制器进行通信联络，同时接收来自智能控制柜内可编程控制器的自动、手动工作状态及灯具的开、关状态，并能对异常情况采取处理措施。该系统由输入单元(包括输入开关、场景开关、触摸屏、亮度传感器、红外传感器等)、输出单元(包括智能继电器、智能调光器模拟输出)、系统单元(包括系统电源、系统时钟、网络通讯线)三部分组成(如图)。

通过计算机主机可编程设计出各种不同的照明方案。每一个输入、输出单元设置地址并用软件设定其功能。输入单元为安全电压。输入信号在通讯网络上传输，所有的输出单元接收信号并作出判断，控制相应的输出回路。系统中的每个单元均内设微处理器(CPU)和数据存储器(EEPROM)。所有的系统参数被分别存储在各个单元中，即使系统断电或某一单元损坏，也不会影响其它单元的正常使用。

      光源损坏的重要原因是电网电压的波动。智能照明系统具备限电压和轭流滤波等功能，能抑制电网的浪涌电压。采用软启动、软关断技术，避免了过电压、欠电压及冲击电压对光源的损害，通常能使光源寿命延长2—4倍。

      根据以上分析，在建筑工程中采用智能照明控制系统具有节能、舒适、高效和安全的显著优点，就当前技术而言，实现整个建筑物照明系统的智能控制也是可行的。但在实际应用中却存在一些困惑和矛盾，使该项技术的推广有一定难度。

问题一：在智能建筑照明系统设计中有常规照明控制、楼宇自动化系统(BAS)照明监控、智能照明系统控制等控制方式，但目前不少业主包括一些设计人员在内，对BAS与智能照明控制系统的区别认识不足。

为了说明两者的区别，现将智能照明控制系统与BAS进行比较。首先，从系统功能上看，智能照明控制系统具有开关控制、人体传感器感应控制、调光控制、多种模式场景控制等功能，其应用软件是针对照明控制而开发的，软件功能丰富，控制灵活方便，管理维护方便快捷；而BAS采用开关控制或传感器感应控制，其应用软件是针对空调设备的控制开发的，照明控制只是附带功能，因此功能单一。其次，从控制方式上看，前者可实现集中控制，也可通过现场面板控制，遥控器控制，触摸屏控制，控制方式多样，而后者只能进行集中控制，不能现场控制，控制方式不够灵活。最后，从节能效果上看，前者采用多种控制方式，节能可达30％以上，而后者由于实行定时开关控制，节能有限。

下面从经济学角度对项目进行“全寿命”成本分析。全寿命成本=建设成本十使用(营运)成本十维护成本智能照明系统虽然建设成本较之传统照明控制方式为高，但由于使用多种照明控制手段，减少了不必要的耗电开支，比传统控制方式节电量大大提高，不但使用(营运)成本降低，同时也降低了相当的运行维护成本。例如，某发达地区从节电和运行维护费用这两项做过一个估算，得出这样一个结论：用三至五年的时间，业主就可基本收回智能照明控制系统所增加的全部费用。而智能照明控制系统可改善环境，提高员工工作效率以及减少维修和管理费用等，又可节省一笔可观的费用。过多强调建设成本而忽略使用(营运)成本和维护成本是导致智能照明控制系统不能顺利推广的重要原因。要改变这种做法，传输“全寿命”成本的概念，还需要行业的交流与政府较大的推动力度。

     数据中心人流较少，面积大，机房多，合理使用照明控制系统，通过感应控制做到人来灯亮，人走灯灭或保持地强度照明，尽量解决照明用电。

      系统在配电箱内的模块主要有总线电源、开关驱动器、IP网关、耦合器、干接点输入模块等。这些模块使用35mm标准导轨安装。

 安装在控制现场的模块主要有光照度传感器、红外传感器和智能面板。有人经过可以设定红外感应控制亮灯，人离开后在设定的时间内熄灯，智能面板等手动控制设备，可实现自动控制、现场控制和值班室远程控制相结合。

     绿色照明已经正式列入国家计划，终端节能优先的观念已经深入人心；智能照明控制是节约能耗及提高物业管理水平、体现现代化生活方式与优化工作环境的有效手段。在不久的将来，智能照明将取代普通照明，各种优越性必然会得到充分的体现。
