高校公寓能耗监测平台节能数据分析

安科瑞陈伟 acrelchenwei

能耗监测平台是建设节约型校园的主要措施.以北方高校学生公寓为研究对象，为了更好地研究建筑物能耗趋势的动态分析，挖掘节能潜力，提高监测平台运行数据的全面性与可信性，对学生公寓全年能耗数据进行分析，进而采取有效的节能监管措施.

校园建筑基本信息概况

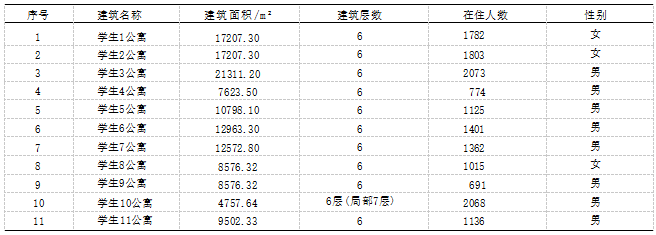

     该高校地处125°24'24.62"E,43°47'43.44"N,属北温带大陆性季风气候区，高温度39.5℃,低温度-39.8℃,年平均气温4.8℃,日照时间2688h.2014年全校全年耗电量8298260kWh,耗水量375960m³,汽油总耗量8885L,柴油总耗量30167L,天然气总耗量227230m3.该校区有11栋学生公寓建筑总面积131096.1m2.学生人数为1.5万，男生占70%,女生占30%.该校目前对11栋学生公寓的能耗进行监测，建筑基本信息见表1.

1.1用水能耗监测系统方案

     用水能耗是校园能耗监测项目的重要分类之一，其监测是通过对学校的市政总供水和自备井总供水进行计量，以及对公共建筑和每栋学生公寓等所有建筑总进水进行单独计量.并且对供水监测回路采集器的配置，采取就近连接原则，这样远传水表的485数据线穿过管井内的管道，连接到室内最近的数据采集器.通过能耗检测平台，对学校用水量逐期监测，以便更好地了解学校各建筑物用水情况，并采取相应的节水措施.

1.2用电能耗监测方案

     以学生3公寓为例，公寓的配电室位于公寓的一层，目前对总支路、电开水器以及运营商直放站设备进行计量.根据现场勘查，配电柜内空间有限，所以将表具统一安装在定制的表箱中，表箱安装位置位于配电柜旁边.根据实际供电监测支路数量，对配电支路计量配置1块数据采集器，1块采集器电源.各电表数据最后汇总到能耗检测平台，通过能耗检测平台对学校用电量逐期监测，以便更好地了解学校各建筑物用电情况，并采取相应的节能措施.

1.3监测系统运行维护

     能耗监测系统运行维护工作主要包括：采集设备现场巡检；平台监测数据处理以及分析；平台系统维护.在日常能耗监测系统的运行维护工作中，发现部分数据采集器数据丢失，读数为0,实际工作中此类现象出现频率较大、检修所耗工作量大，具体原因可归为如下几方面：

    (1)其他设备检修过程中，未关闭采集器即断电，长期操作，导致采集器烧坏；

    (2)管理人员或其他工作人员人为将采集器断电或将采集器网线拔掉，导致传输信号中断；

    (3)由于网络被限制，导致采集器网关无法正常上传数据
